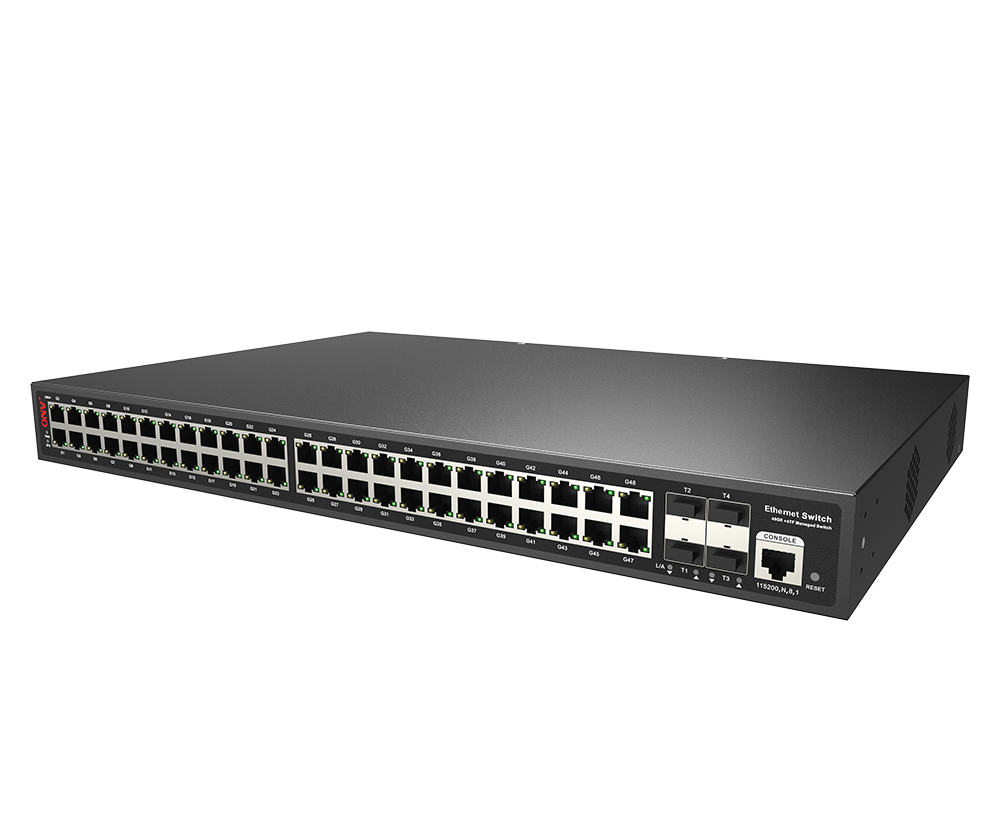

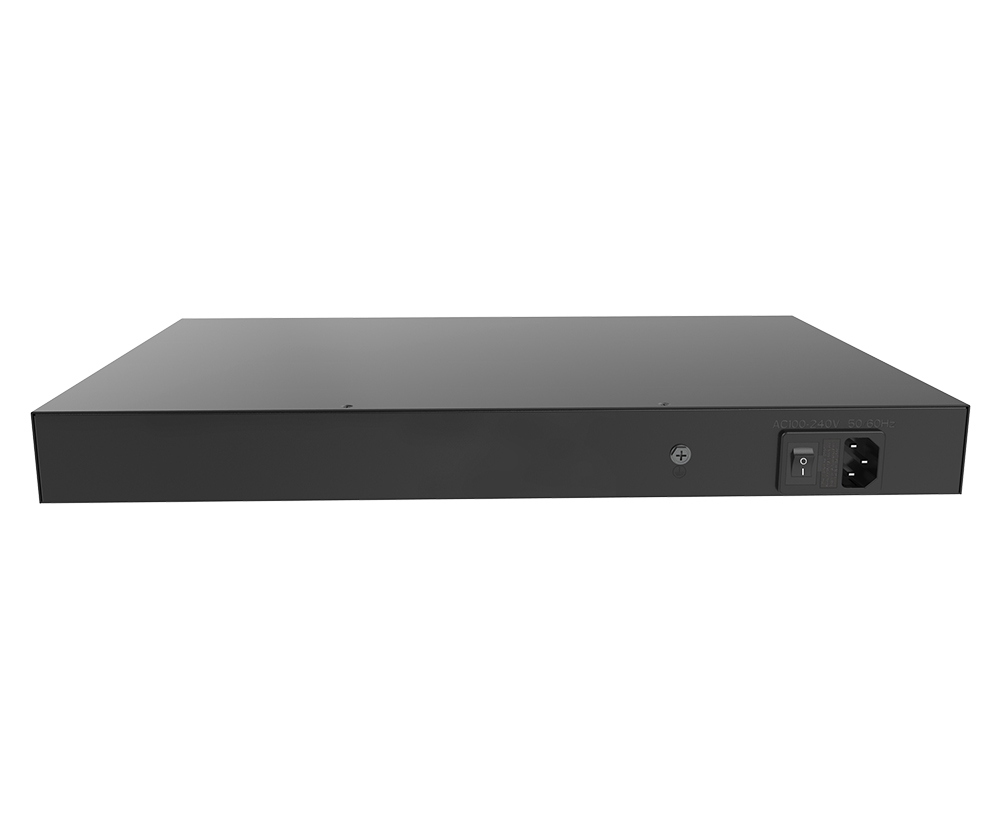

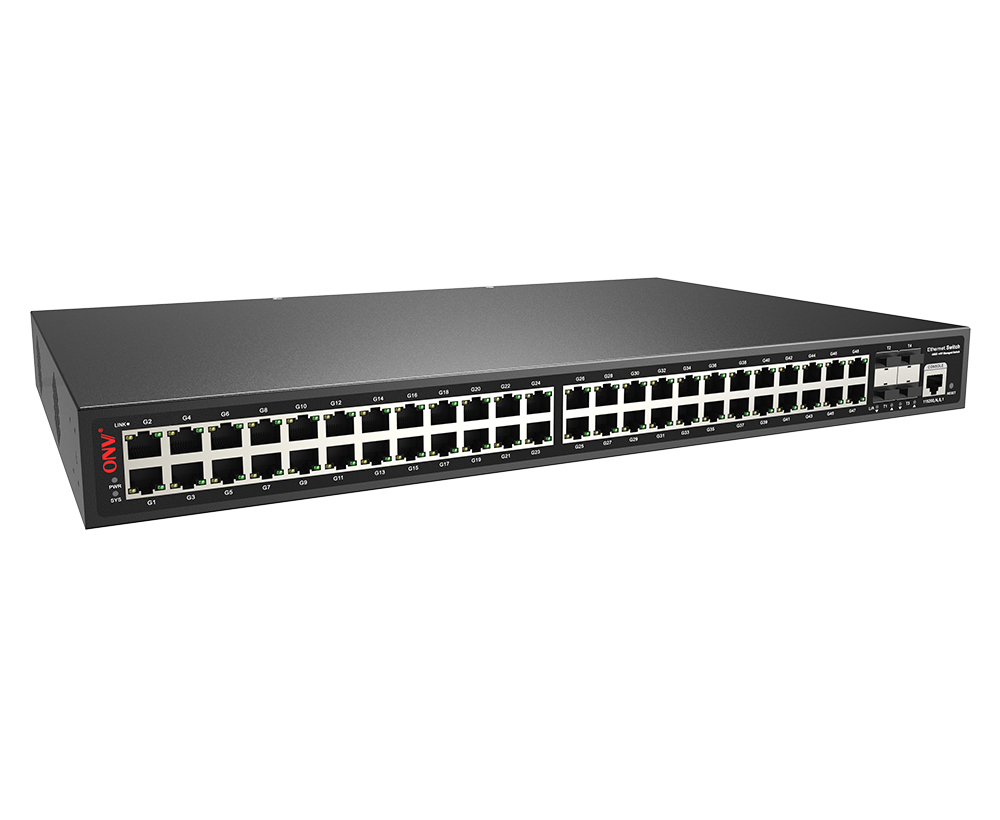

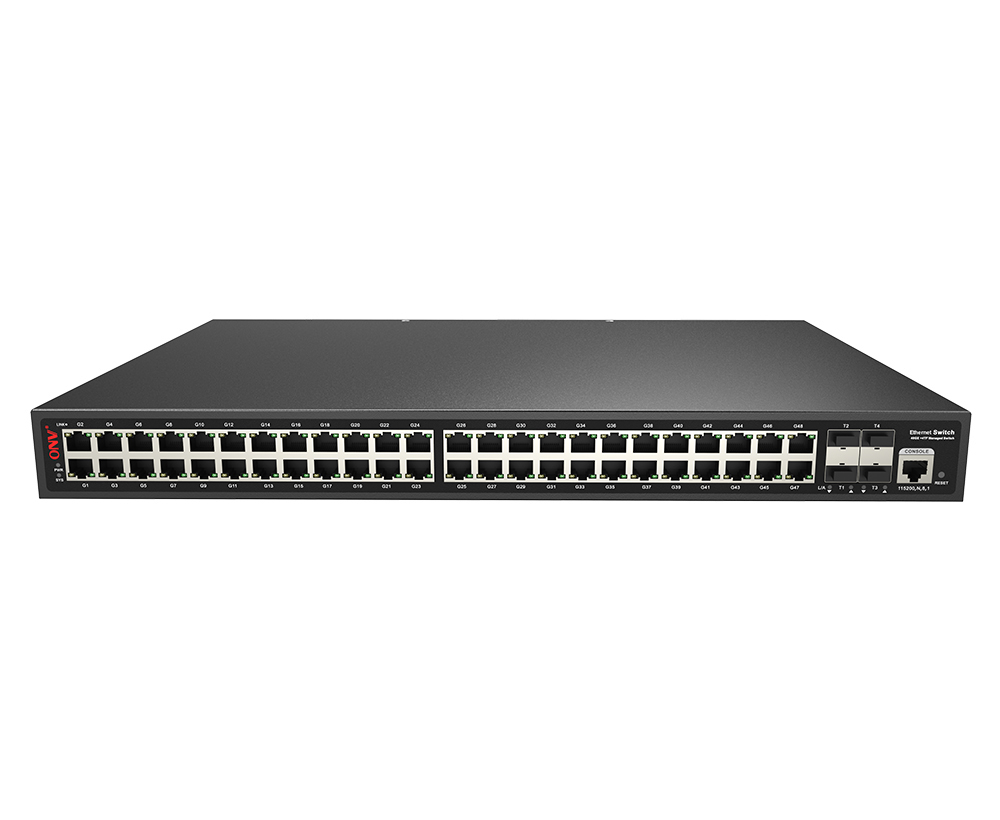

Commutateur géré d'Ethernet de la liaison montante 52-port L2 10G

Modèle： ONV56052FM

L2 a contrôlé le commutateur de fibre d'Ethernet avec les ports RJ45 de 48*10/100/1000M et les ports de fibre de SFP de la liaison montante 4*1/10G. Il a intégré l'alimentation d'énergie de 60W et 1U/19 "installation d'armoire.

Je veux faire une enquête

Aperçu
Spécification technique

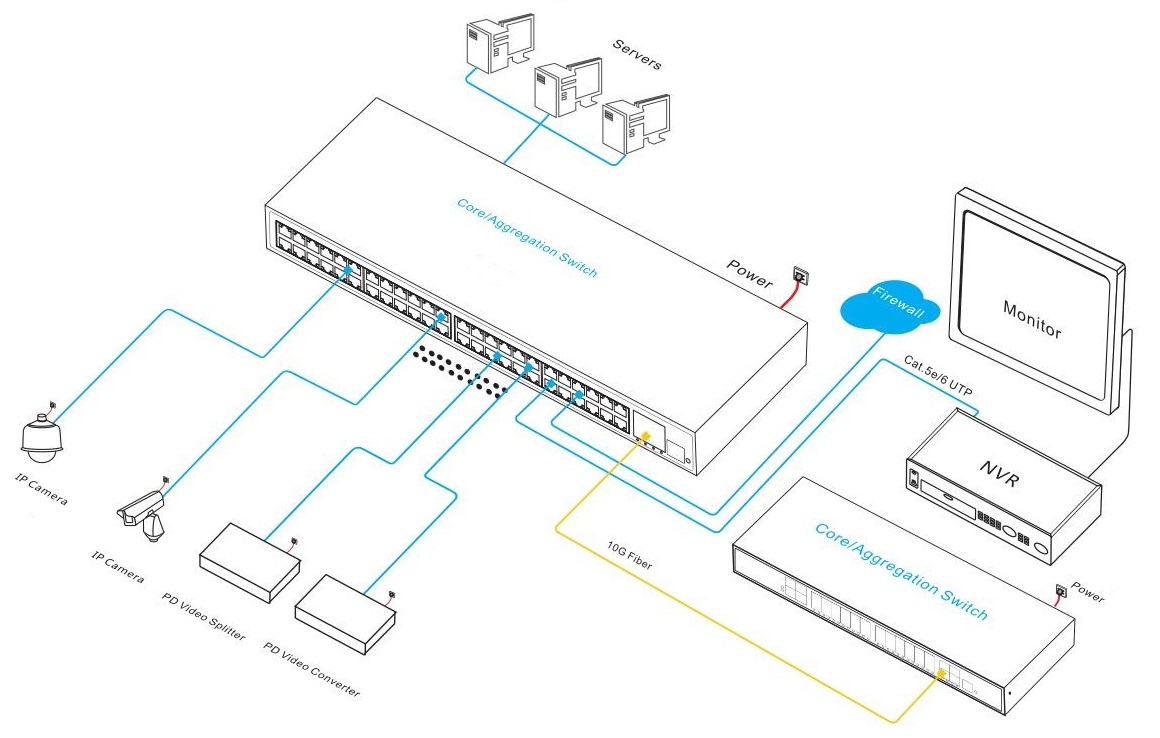

Application
Documents
Produits connexes

APERÇU

LeONV56052FMEst unLiaison montante L2 + 10GE géréThernetFibreInterrupteurDéveloppé indépendamment par ONV. Il a48* 10/100/1000Base-TAdaptatifPorts RJ45 et4*1/10G SFP + ports fibre.Chaque port peut soutenir la transmission de vitesse de fil.

L'ONV56052FM dispose de fonctions de gestion de réseau L2 +, prend en charge la gestion IPV4/ IPV6, le transfert de routage statique, le mécanisme de protection de sécurité complet, la stratégie ACL/QoS parfaite et les fonctions VLAN riches, qui sont faciles à gérer et à entretenir. Il prend en charge plusieurs protocoles de redondance réseau STP/RSTP/MSTP (<50ms) et (ITU-T G.8032) ERPS (<20ms) pour améliorer la sauvegarde des liaisons et la fiabilité du réseau. Lorsqu'un réseau unidirectionnel échoue, la communication peut être rapidement rétablie pour assurer une communication ininterrompue des applications importantes. Selon les besoins des applications, la gestion des ports, la gestion des adresses de routage, le contrôle de flux de ports, la division VLAN, l'IGMP, la politique de sécurité et d'autres configurations commerciales d'application peuvent être effectuées via des méthodes de gestion de réseau telles que le Web, CLI, SNMP, Telnet, etc. Il convient aux hôtels, campus, parcs, supermarchés, Sites pittoresques, hôpitaux, banques et autres scénarios moyens et grands pour construire des réseaux de communication économiques, efficaces et fiables.

CARACTÉRISTIQUE

Accès Gigabit, port fibre SFP + 1/10G de liaison montante

Lors de la revuePrend en charge la transmission de vitesse de fil sans blocage.

Lors de la revuePrend en charge le duplex intégral basé sur IEEE802.3x et le semi-duplex basé sur la contre-pression.

Lors de la revuePrend en charge le port Ethernet Gigabit et la combinaison de ports fibre SFP 1/10G, ce qui permet aux utilisateurs de créer un réseau de manière flexible pour répondre aux besoins de divers scénarios.

Forte capacité de traitement des entreprises

Lors de la revuePrend en charge le réseau d'anneaux ERPS et STP/ RSTP/ MSTP pour éliminer les boucles de la couche 2 et réaliser la sauvegarde des liens.

Lors de la revuePrend en charge IEEE802.1Q VLAN, les utilisateurs peuvent diviser de manière flexible la configuration VLAN, VLAN vocal et QinQ en fonction de leurs besoins.

Lors de la revuePrend en charge l'agrégation statique et dynamique pour augmenter efficacement la bande passante de liaison, réaliser l'équilibrage de charge, sauvegarder les liens et améliorer la fiabilité des liens.

Lors de la revuePrend en charge les trois modes de priorité QoS, basés sur les ports, basés sur 802.1P et basés sur DSCP et quatre algorithmes de planification de file d'attente: Equ, SP, WRR et SP WRR.

Lors de la revuePrend en charge ACL pour filtrer les paquets de données en configurant les opérations de traitement des règles correspondantes et les autorisations de temps, et fournit des politiques de contrôle d'accès de sécurité flexibles.

Lors de la revuePrend en charge le protocole de multidiffusion IGMP V1/V2/V3, IGMP Snooping répond aux exigences de surveillance vidéo haute définition multiterminale et d'accès à la vidéoconférence.

Sécurité

Lors de la revueIsolement des ports et contrôle des tempêtes.

Lors de la revueFonction de liaison de combinaison flexible quadruple du port MAC IP VLAN.

Lors de la revueL'authentification 802.1X fournit des fonctions d'authentification pour les ordinateurs LAN et contrôle l'état d'autorisation des ports contrôlés en fonction des résultats d'authentification.

Stable et fiable

Lors de la revueCCC, CE, FCC, RoHS.

Lors de la revueLe panneau convivial peut afficher l'état de l'appareil via l'indicateur LED de PWR, SYS,EtLien.

Lors de la revueConception à haute redondance d'alimentation auto-développée, offrant une puissance de sortie stable et à long terme.

Lors de la revueConsommation de puissance faible, avec ventilateur, coque métallique en acier galvanisé et excellente dissipation thermique pour assurer le fonctionnement stable de l'interrupteur.

Gestion facile des opérations et des opérations

Lors de la revuePrend en charge la surveillance du processeur, la surveillance de la mémoire, la détection Ping et la détection de la longueur du câble.

Lors de la revueHTTPS, SSLV3, SSHV1/V2 et d'autres méthodes de cryptage sont plus sécurisées dans la gestion.

Lors de la revueLes statistiques RMON, le journal système et le trafic portuaire sont pratiques pour l'optimisation et la transformation du réseau.

Lors de la revueLLDP est pratique pour le système de gestion de réseau pour interroger et juger de l'état de communication du lien.

Lors de la revuePrend en charge diverses méthodes de gestion et de maintenance telles que la gestion du réseau Web, la ligne de commande CLI (Console, Telnet), SNMP (V1/V2/V3), Telnet, etc.

DIMENSION

COMMANDE DES INFORMATIONS

Modèle	Description	Alimentation intégrée
ONV56052FM	Commutateur de fibre Ethernet géré par L2 avec ports RJ45 4810/100/1000M et ports fibre SFP + 41/10G de liaison montante. Il alimentation intégrée et 1U/19 ”installation de l'armoire.	60W
Remarque:Le module optique n'est pas inclus et doit être acheté.

LISTE D'EMBALLAGE

Liste d'emballage	Contenu	Qté	Unité
	Commutateur de fibre Ethernet géré par la liaison montante 52 ports 10G	1	ENSEMBLE
	Câble d'alimentation AC	1	PC
	Ligne RJ45-DB9	1	PC
	Kits de montage (oreille suspendue)	1	ENSEMBLE
	Guide de l'utilisateur	1	PC
	Carte de garantie	1	PC

MODULE OPTIQUE

Produit	Modèle	Description	Unité
1.25G Optique Module	2630	Module optique de SFP, 1.25G double fibre multimode 850nm, distance de transmission: 550m, interface de LC. Fonction de soutien DDM et branchement chaud.	PC
	2632	Module optique de SFP, 1.25G double fibre monomode 1310nm, distance de transmission: 20km, interface de LC. Fonction de soutien DDM et branchement chaud.	PC
	2612-T	Module optique SFP, fibre unique monomode 1.25G TX1310nm/ RX1550nm, distance de transmission: 20km, interface LC. Prise en charge de la fonction DDM et du branchement à chaud.	PC
	2613-R	Module optique SFP, fibre unique monomode 1.25G TX1550nm/ RX1310nm, distance de transmission: 20km, interface LC. Prise en charge de la fonction DDM et du branchement à chaud.	PC
	2612-T-SC	Module optique SFP, fibre unique monomode 1.25G TX1310nm/ RX1550nm, distance de transmission: 20km, interface SC. Prise en charge de la fonction DDM et du branchement à chaud.	PC
	2613-R-SC	Module optique SFP, fibre unique monomode 1.25G TX1550nm/ RX1310nm, distance de transmission: 20km, interface SC. Prise en charge de la fonction DDM et du branchement à chaud.	PC
Module de puissance	2633	Le module optique 1.25G SFP est transféré au port RJ4510/100/1000M.	PC
10G Optique Module	6630	Module optique SFP +, double fibre multimode 10G 850nm, distance de transmission: 300m, interface LC. Prise en charge de la fonction DDM et du branchement à chaud.	PC
	7832	Module optique SFP +, double fibre monomode 10G 1310nm, distance de transmission: 20km, interface LC. Prise en charge de la fonction DDM et du branchement à chaud.	PC
	7832-33	Module optique SFP +, fibre unique monomode 10G TX1330nm/ RX1270nm, distance de transmission: 20km, interface LC. Prise en charge de la fonction DDM et du branchement à chaud.	PC
	7832-27	Module optique SFP +, fibre unique monomode 10G TX1270nm/ RX13300nm, distance de transmission: 20km, interface LC. Prise en charge de la fonction DDM et du branchement à chaud.	PC

PRODUIT CONNEXES

Modèle	Description
ONV56028FM	Commutateur de fibre Ethernet géré par L2 avec ports RJ45 2410/100/1000M et ports fibre SFP + 41/10G de liaison montante. Il alimentation électrique intégrée 60W et installation d'armoire 1U/19 ”.

SPÉCIFICATION TECHNIQUE

Modèle	ONV56052FM
Caractéristiques d'interface
Port fixe	1 * Console RS232 port (115200,N,8,1) Ports fibre SFP de liaison montante 41/10G (données) Ports RJ45 4810/100/1000Base-T (données)
Port Ethernet	Port 1-48 support 10/100/1000Base-T auto-détection, full/semi-duplex MDI/ MDI-X auto-adaptation
Paire torsadée Transmission	10BASE-T: Cat3,4,5 UTP (≤ 100 mètres) 100BASE-TX: Cat5 ou UTP ultérieur (≤ 100 mètres) 1000BASE-T: Cat5e ou UTP ultérieur (≤ 100 mètres)
Port de fibre optique	Port de fibre optique SFP 1/10G, par défaut aucun module optique inclus (module monomode/multimode en option, fibre unique/module optique à double fibre. LC)
Expansion du port de fibre optique	Turbo overclocking 2.5G extension de module optique et réseau d'anneau
Câble optique/Distance	Multi-mode: 850nm/ 0-500m (1G), 0-300m/(10G), mode unique: 1310nm/ 0-40km, 1550nm/ 0-120km
Paramètre de puce
Type de gestion réseau	L2
Protocole réseau	IEEE 802.3 10BASE-T, IEEE 802.3i 10Base-T, IEEE 802.3u 100Base-TX, IEEE 802.3ab 1000Base-T, IEEE 802.3z 1000Base-X, IEEE 802.3ae 10GBase-LR/SR, IEEE 802.3x
Mode de transfert	Stocker et en avant (vitesse de fil complet)
Capacité de commutation	216Gbps (non bloquant)
Expédition Taux @ 64 octets	131Mpps
CPU	Dual core 1GHz
DRAM	2Gbit
FLASH	256Mbit
MAC	32K
Mémoire tampon	16Mbit
Cadre Jumbo	12000 octets
Indicateur LED	Système: SYS (jaune), Réseau: Lien (jaune), Fibre port: L/A (vert)
Interrupteur de réinitialisation	Oui, maintenez l'interrupteur enfoncé pendant 10 secondes et relâchez-le pour rétablir les réglages d'usine
Alimentation électrique
PWR total/Tension d'entrée	60W/ (AC100-240V)
Consommation de puissance	Veille <35W, pleine charge <55W
Alimentation électrique	Alimentation intégrée, AC100 ~ 240V 50-60Hz, 1.0A
Paramètre physique
Opération TEMP/humidité	-20 ~ + 55 °C, 5% ~ 90% HR sans condensation
Stockage TEMP/Humidité	-40 ~ + 80 °C, 5% ~ 95% HR sans condensation
Dimension (L * W * H)	44029044.5mm
Poids net/brut	3.6kg / 4.5kg
Installation	Bureau, armoire 1U/19''
Certification et garantie
Protection contre la foudre	Protection contre la foudre: 4KV 8/20us, niveau de protection: IP30
Certification	CCC, marquage CE, commercial, EN62368-1 CE/LVD, FCC Partie 15 Classe B, RoHS
Garantie	3 ans, entretien à vie.
Caractéristique de gestion réseau
Interface	Contrôle de flux IEEE 802.3x (duplex intégral) Mécanisme de protection d'exception de port Gestion d'écoulement en temps réel du port (intervalle de débit) Suppression des tempêtes de diffusion en fonction du taux de port Port optique SFP module DDMI diagnostic numérique en temps réel Port EEE Green Ethernet Configuration et vue d'état d'économie d'énergie Limitez la vitesse du flux de messages des ports entrants et sortants, la mini granularité est de 16Kbps et max 1Gbps
Caractéristique L3	Protocole ARP, max 1024 entrées OSPFv1/v2, OSPFv3, RIPv6/v2, RIPng Itinéraire statique/itinéraire par défaut max 128 entrées Fonction de gestion de réseau L2, gestion à double pile IPV4/IPV6
VLAN	VLAN basé sur MAC, VLAN basé sur le protocole Configuration de port d'accès, coffre, hybride, protocole VLAN GVRP (4K) VLAN basé sur le port, IEEE802.1q, VLAN vocal, configuration QinQ
Agrégation des ports	LACP, agrégation statique Max 26 groupes d'agrégation et 8 ports par groupe.
Arbre à sonner	Garde BPDU STP, filtrage BPDU et transfert BPDU STP(IEEE802.1d),RSTP(IEEE802.1w),MSTP(IEEE802.1s)
Réseau d'anneau ERPS	Prend en charge les ERPS, temps de récupération inférieur à 20ms, ITU-T G.8032
Multidiffusion	MLD Snooping, Multidiffusion VLAN Déconnexion rapide de l'utilisateur, MVR (enregistrement VLAN multicast) IGMP Snooping v1/v2/v3 et 1024 groupes de multidiffusion au plus
Mirroring	Réalisation du trafic bidirectionnel pour les ports de base Prend en charge la mise en miroir de 1 à plusieurs, prend en charge jusqu'à 4 sessions de port
QoS	Redirection basée sur le débit, limitation du débit Algorithme de planification de la file d'attente (SP, WRR, SP WRR) 8 * Files d'attente de sortie de chaque port, cartographie prioritaire 802.1p/DSCP Filtrage de paquets basé sur le flux, marque/remarque prioritaire, QoS Diff-Serv
ACL	Distribution ACL basée sur le port et le VLAN L2-L4 fonction de filtrage des paquets, correspondant au premier message de 80 octets et fournit des définitions ACL basées sur l'adresse MAC source, l'adresse MAC de destination, l'adresse IP source, l'adresse IP de destination, le type de protocole IP, port TCP/UDP, plage de ports TCP/UDP, VLAN, etc.
Sécurité	Authentification basée sur le port IEEE802.1X SSL garantit la sécurité de la transmission de données Fonction de liaison Quad des ports IP MAC VLAN Limite d'apprentissage d'adresse MAC, trou noir d'adresse MAC Attaque anti DOS, suppression des messages de diffusion de port Fonction de garde de source IP, certification AAA et RADIUS Gestion hiérarchique des utilisateurs et protection des mots de passe SSH 2.0 fournit un canal crypté sécurisé pour la connexion de l'utilisateur Mécanisme de sauvegarde des données hôtes, fonction de détection d'intrusion ARP Isolation de port, Garde de source IP, fonction de limite de vitesse de message ARP
DHCP	Client DHCP,DHCP Snooping,DHCPServeur
Gestion	Journal de travail système, protocole de découverte de couche de liaison Horloge NTP, détection de longueur de câble, SNMP V1/V2/V3 Détection de ping, gestion de réseau Web (HTTPS) Gestion de cluster de plate-forme ONV-NMS (SNMP LLDP) Récupération en un clic, Afficher l'état d'utilisation en temps réel du processeur Gestion du téléchargement et du téléchargement de fichiers FTP, TFTP, Xmodem, SFTP Console/Modem AUX/Telnet/ SSH2.0 Configuration de la ligne de commande CLI
Système	Navigateur Web: Mozilla Firefox 2.5 ou supérieur, Google Chrome V42 ou supérieur, Cat5 et câble Ethernet supérieur TCP/IP, adaptateur réseau et système d'exploitation réseau (tel que Microsoft Windows, Linux, Mac OS X) installé sur chaque ordinateur dans le réseau Cat5 et câble Ethernet ci-dessus
