Quelles sont les méthodes de connexion deCommutateurs PoE? Lorsque nous avons introduit le mode d'alimentation de surveillance, nous avons introduit une alimentation PoE. Certains amis ont des questions sur l'alimentation PoE. Aujourd'hui, le fabricant de commutateurs PoE(En)ONV)Utilisera le formulaire graphique pour en savoir plus sur les quatre modes d'alimentation et les connexions de la méthode PoE.

D'abord,PoECommutateurs et terminauxPeutSoutien PoE

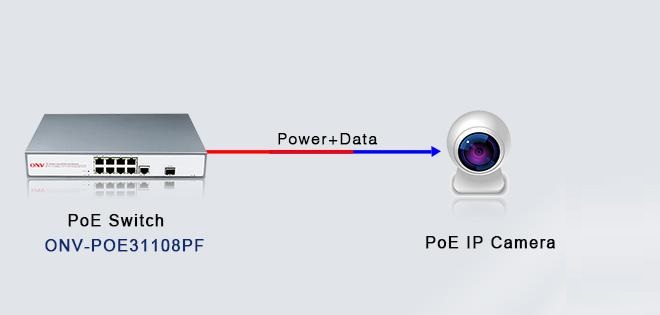

Le commutateur PoE est directement connecté à l'AP sans fil etIPCaméra qui prend en charge l'alimentation PoE via le câble réseau. Les collègues devraient prêter attention à deux points:

1,Déterminez si le commutateur PoE et l'AP sans fil ou la caméra réseau sont des périphériques PoE standard.

2,TO confirmer soigneusement les spécifications du câble réseau acheté, la qualité du câble réseau est critique, un câble réseau de mauvaise qualité provoquera le sans fil AP ou IPCAmera ne peut pas recevoir l'alimentation ou redémarrer constamment.

Deuxièmement, lePoESwitcHesPeut prendre en charge PoE et le terminal ne peut pas prendre en charge PoE.

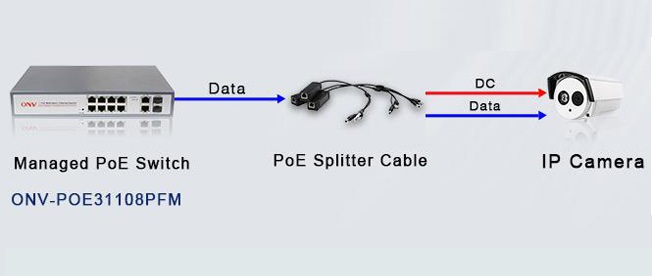

Le commutateur PoE est connecté au répartiteur PoE. Le répartiteur PoE sépare l'alimentation en signaux de données et en alimentation. Il y a deux lignes de sortie, l'une est la ligne de sortie de puissance et l'autre est la ligne de sortie du signal de données réseau, c'est-à-dire le câble réseau ordinaire. La puissance de sortie a 5V/9V/12V, etc. Il peut assortir de divers terminaux actionnés par non-PoE d'entrée de C. C et soutient la norme d'IEEE 802.3af/802.3at. La ligne de sortie du signal de données, c'est-à-dire le câble réseau ordinaire, peut être directement connectée au port réseau du terminal de réception d'alimentation non-PoE.

Troisièmement, laRéseauCommutateurEsNe peut pasSoutien PoE, et le terminalPeutSoutien PoE.

Le commutateur de réseau sort pour se connecter à l'alimentation PoE. L'alimentation PoE ajoute l'alimentation au câble réseau et la transmet au terminal. Ce type de schéma est propice à l'expansion du réseau de câblage d'origine et n'a aucun impact sur le réseau d'origine.

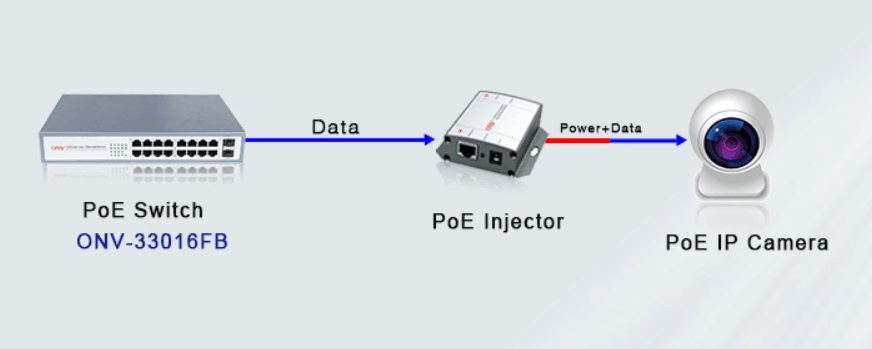

PoEIPCaméra PoEInjecteurConnexion.

Quatrième,Les commutateurs et les terminaux Ethernet ne peuvent pas prendre en charge PoE.

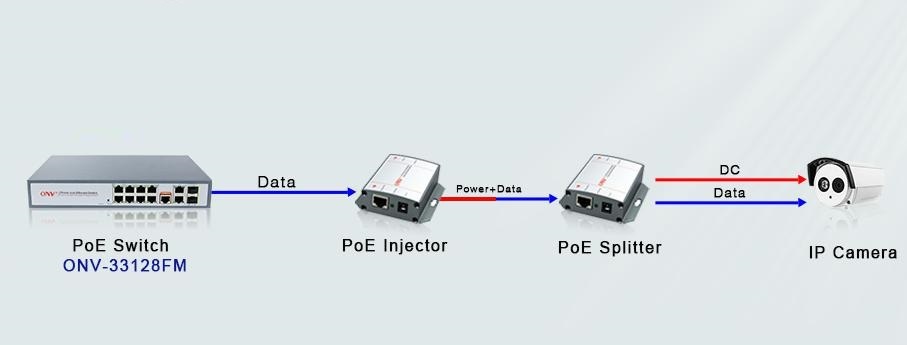

LeCommutateur de réseauSort à l'alimentation d'énergie de PoE, puis au diviseur de PoE, et finalement au terminal. Les troisième et quatrième schémas conviennent à la transformation du réseau traditionnel, c'est-à-dire que le commutateur réseau d'origine ne prend pas en charge l'alimentation PoE, mais souhaite tirer parti de l'alimentation PoE.

Dans l'application réelle, comment le câble réseau devrait-il être connecté? Beaucoup d'amis ont une certaine compréhension de POE technologie d'alimentation, connaissant les problèmes de commande de ligne d'alimentation tels que1/2( ),3/6(-)Ou 4/5( ),7/8(-), Ils ont donc peur d'une mauvaise connexion, entraînant des conséquences graves telles que la combustion de l'équipement.

POE exigences standard d'alimentation pour les équipements PSE tels que POLes commutateurs E et les modules d'alimentation POE (alimentations POE) sont aussi longs que l'un des1/2( ),3/6(-)Ou 4/5( ),7/8(-)Les lignes d'alimentation électrique sont prises en charge. Bien sûr, la dernière 802.3at 4-paireStandard est nécessaire. Les deux sont pris en charge en même temps. L'exigence pour les appareils alimentés par POE est qu'ils doivent prendre en charge les deux modes d'alimentation.

Comment connecter des commutateurs PoE?

1.Si votre commutateur POE et votre module d'alimentation POE sont des périphériques PSE standard, le câble réseau ne sera pas brûlé si vous connectez la caméra AP ou IP sans fil ci-dessous. Le processus standard de mise sous tension de POE a un processus de détection qui s'assure que la puissance n'est pas fournie aux dispositifs actionnés qui ne sont pas standard.

2. si votre équipement PSE est un type d'approvisionnement fort, vous devez vérifier soigneusement les instructions avant le câblage. Voir si la broche d'alimentation est 1/2( ),3/6(-)Ou 4/5( ),7/8(-). S'il n'y a pas de manuel, vous pouvez également utiliser unMUltimètrePour détecter s'il y a une stabilité. La sortie 12V/24V/48V est la broche d'alimentation. La broche d'alimentation est clarifiée et le terminal ne peut pas être connecté directement. La caméra sans fil AP ou IP à l'autre extrémité doit déterminer quelle est la tension d'entrée et si le circuit du port réseau a été modifié. S'il n'a pas été modifié, le circuit de port réseau peut être brûlé après avoir été connecté. Si le circuit n'est pas modifié, un séparateur POE est nécessaire.

Comprendre les deux points ci-dessus, dans l'application d'ingénierie, avant le câblage, le coffre est plein. Il y a beaucoup de non standardDispositifsSur le marché. Si vous en avez besoin, vous pouvez choisir leAppareils PoEEt service d'installation sur leONVSite web.
