Le commutateur L2 appartient à la couche liaison de données, il peut automatiquement identifier l'adresse MAC dans le paquet et transmettre en fonction de l'adresse MAC. En attendant, il enregistre l'adresse MAC avec le port correspondant dans sa table d'adresses interne.Le processus principal est le suivant:

1.Lorsqu'un commutateur reçoit un paquet d'un port, il lit l'adresse MAC source dans l'en-tête, afin qu'il sache où la machine est connectée à l'adresse MAC source.

2.Lisez l'adresse MAC de destination dans l'en-tête et recherchez le port correspondant dans la table d'adresses.

3.S'il existe un port correspondant à l'adresse MAC de destination, le paquet est copié directement sur ce port.

4.Si ne peut pas trouver les ports correspondants dans la table, le paquet sera diffusé à tous les ports, quand la machine de but répond à la machine de source, le commutateur peut apprendre et enregistrer l'adresse MAC de destination et le port correspondant, il n'est plus besoin de diffuser à tous les ports lors de la transmission de données dans la prochaine fois.

Grâce au processus ci-dessus, le commutateur l2 met en place et maintient sa table d'adresses, puis enregistre et apprend l'adresse MAC de l'ensemble du système réseau.

Les trois points suivants peuvent être déduits du principe de fonctionnement du commutateur l2:

1.En raison du commutateur échangeant des données pour le nombre de ports en même temps, il exige une large bande passante d'échange, s'il y a un commutateur du N-port l2, la bande passante de chaque port est M, donc la bande passante totale est plus que N * M, alors le commutateur peut réaliser la commutation de fil-vitesse.

2.Apprendre l'adresse MAC de la machine connectée, écrire dans la table d'adresses, enregistrer la taille de la table d'adresses (généralement deux types de représentation: l'un est BEFFER RAM, l'autre est pour la valeur de la table MAC), la taille de la table d'adresses affecte la capacité d'accès du commutateur.

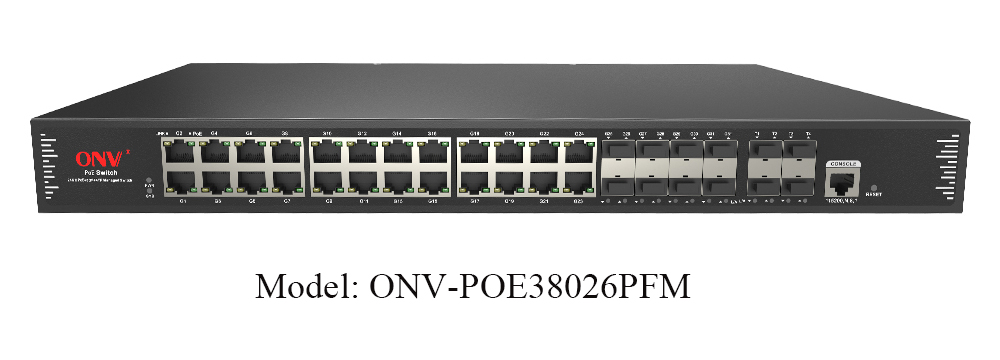

3.La puce d'ASIC (circuit intégré spécifique à l'application) est utilisée généralement dans un commutateur l2, qui est consacré aux paquets de traitement, ainsi la vitesse en avant peut être très rapide. Cependant, chaque fabricant adopte un modèle ASIC différent, ce qui affecte directement les performances du produit. L'ONV (modèle: ONV-POE38036PFM) adopte la puce aérospatiale de catégorie de stabilité d'importation, et la performance du produit est évidente.

Les trois points ci-dessus sont également les principaux paramètres techniques pour juger des performances des commutateurs l2 et l3, veuillez donc faire attention à la comparaison lors de la sélection des produits.

Technologie de routage

Le routeur travaille sur la troisième couche dans OSI, qui est la couche réseau. Son mode de fonctionnement est similaire au commutateur l2. Mais en travaillant sur la couche réseau, il détermine que les routeurs et les commutateurs utilisent différentes informations de contrôle lors de la transmission de paquets et différentes manières d'implémenter la fonctionnalité. La théorie de travail est qu'il y a une table à l'intérieur d'un routeur, qui est marquée pour guider les données vers la destination. S'il y a une destination connue pour un paquet dans la table de routage, le paquet est transmis avec les informations de couche de liaison. Mais s'il n'y a pas de destination connue, le routeur perd le paquet et envoie un message à l'adresse source.

La technologie de routage ne contient pratiquement que 2 fonctions:Sélection de la meilleure route et de données-emballage en avant. Différentes informations seront enregistrées dans la table de routage et le meilleur chemin de destination par algorithme de routeur. Après cela, le paquet de données sera envoyé directement par un mode de transfert simple. Pendant ce temps, le prochain routeur fonctionne de la même manière jusqu'à la date-chargement du paquet dans la destination en conséquence.

Il existe également 2 façons de maintenance pour la table de routeur, l'une est la mise à jour des informations de routeur qui libère des informations partielles ou des informations entières.Les routeurs maîtrisent la structure topologique de l'ensemble du réseau en apprenant les uns des autres.Ce type de protocole de routage a été nommé protocole de routage à distance, mais un autre a diffusé lui-même le statut de lien et maîtrise l'ensemble des informations de routage du réseau pour obtenir le meilleur chemin de transmission. Il a été appelé le protocole de routage link-status.

Le routeur doit faire beaucoup de calculs de chemin. Par conséquent, la capacité de travail a été décidée par le CPU.

Pour sûr. Ce jugement ne concerne que les routeurs moyens ou bas, car les routeurs haut de gamme utilisent généralement des systèmes de traitement distribués pour leur conception.

Technologie de commutation de la couche 3Nologie

Qu'est-ce que la technologie de commutation l3? En bref, c'est la combinaison de la technologie de commutation l2 et de la technologie de transmission l3. Après avoir résolu la segmentation réseau du réseau local, il doit s'appuyer sur le routeur pour gérer le sous-réseau dans le réseau. Et il résout le point clé du réseau causé par la faible vitesse et la complexité du routeur traditionnel. Voici un réseau simple pour montrer le processus de travail d'un commutateur l3.

Une mise en réseau simple

Équipement A avec interrupteur IP-L3-Équipement B avec IP

S'il y a des données de A à B. Et l'IP de destination est connue. Ensuite, il obtient l'adresse réseau à travers le masque de sous-réseau pour A, et vérifie si l'IP de destination est dans le même segment de réseau.

S'il est dans le même segment de réseau, mais les utilisateurs ne connaissent pas l'adresse MAC qui ont besoin de transmettre les données, alors les utilisateurs peuvent envoyer une requête ARP par A, et B fera un retour sur son adresse MAC. Après cela, A utilise ce MAC pour encapsuler le paquet et l'envoyer au commutateur. Le commutateur commencerait par le module de commutation l2, chercherait la table d'adresses MAC, et expédierait le paquet au port correspondant.

S'il n'est pas dans le même segment de réseau, pour réaliser la communication entre A et B, il transmet le premier paquet normal à une passerelle par défaut sans l'adresse MAC correspondante dans le cache de flux. La passerelle par défaut a été définie dans le système d'exploitation et correspond au module de routage l3. Par conséquent, le premier enregistrement dans la table MAC est l'adresse MAC de la passerelle par défaut si les données ne sont pas dans le même sous-réseau.

Après réception du paquet du module l3, les utilisateurs peuvent vérifier l'état d'opération dans la table de routage. Il construira une nouvelle tête de trame, dont l'adresse MAC source est l'adresse MAC de la passerelle par défaut, et l'adresse MAC de destination est l'adresse MAC de l'équipement B. Il peut établir des relations correspondantes entre A et l'adresse MAC, transmettant le port de B par un certain mécanisme de reconnaissance. En outre, il enregistrera dans une liste de cache de flux, et toutes les données de A à B seront exploitées directement via le module de commutation l2, à savoir est "Un processus de routage, multi-fois la transmission".

Ce qui précède est un simple résumé du processus de travail du commutateur l3, qui montre les caractéristiques des commutateurs l3:

1. transmission ultra-rapide des données en combinant le matériel.

2. ce n'est pas une simple superposition de commutateurs et de routeurs l2, le module de routage l3 est directement ajouté dans le bus de fond de panier haute vitesse de la commutation l2 et franchit la limite de débit de l'interface de routeur traditionnelle, et le taux peut atteindre des dizaines de Gbit/s. La capacité de commutation, ce sont deux paramètres importants de la performance des commutateurs l3.

3. La plupart des données, à l'exception du routage nécessaire opéré par le logiciel de routage, sont acheminées à grande vitesse par le module l2. Le logiciel de routage repose principalement sur une optimisation efficace, et non sur un simple routeur de copie.

Conclusion

En raison de il n'y a pas beaucoup d'influence de la diffusion dans le LAN à petite échelle, c'est un commutateur l2 largement utilisé. La fonction de commutation rapide, les ports d'accès multiples, et le prix rentable s'assurent que les commutateurs l2 fournissent une solution parfaite pour les systèmes réseau à petite échelle.

La fonction la plus importante du commutateur l3 est d'accélérer la transmission rapide des données pour les réseaux à grande échelle. La fonction de routage est également servie à cet effet. Si les grands réseaux dans de petits réseaux locaux selon les départements, les régions et d'autres facteurs, il en résultera un grand nombre de visites Internet, et le commutateur l2 ne peut pas gérer ces grands visiteurs.

Si vous voulez simplement utiliser le routeur, il limitera la vitesse et la vitesse du réseau en raison de la limite des numéros d'interface et de la faible vitesse de transfert du routeur. Par conséquent, il est préférable d'utiliser un commutateur l3 avec fonction de routage et vitesse de transfert rapide.
