Avec le développement rapide de l'industrie de la sécurité, le commutateur PoE est largement utilisé dans divers systèmes de surveillance de la sécurité. Cependant, en raison du coût, certains commutateurs PoE non standard sortent.

Qu'est-ce que le commutateur PoE?

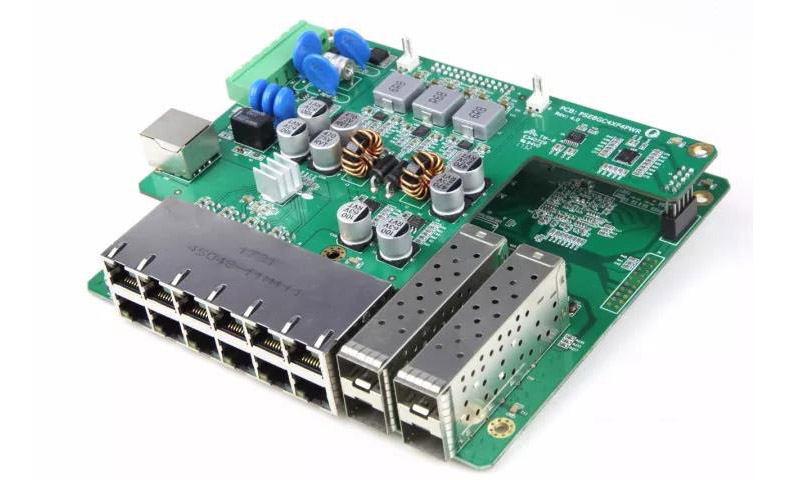

Un commutateur PoE est un commutateur réseau intégré à l'injecteur Power over Ethernet. Connectez simplement d'autres périphériques réseau au commutateur comme d'habitude, et le commutateur détectera s'ils sont compatibles PoE et la détection automatique permet l'alimentation. Les commutateurs PoE sont disponibles pour répondre à toutes les applications, des commutateurs de périphérie non gérés à faible coût avec quelques ports aux unités complexes à montage en rack multi-ports avec une gestion sophistiquée.

La classification du commutateur PoE

1. commutateur PoE standard

Le commutateur PoE standard est compatible avec le commutateur IEEE 802.3 af/at, 48V. Il y a deux parts dans un système complet de PoE, le PSE, équipement d'approvisionnement de puissance, et le PD, dispositif de puissance. Le commutateur PoE appartient au périphérique PSE. En général, le PSE est le dispositif terminal qui est l'administrateur pendant le processus PoE, et le PD est le dispositif terminal qui doit être alimenté. (Il y a un chipset PD dans l'appareil standard 48V.)

2. commutateur PoE non standard

Le commutateur PoE non standard est connu sous le nom de 24V, il existe également des commutateurs 48V, 12V et 5V.

L'application principale du commutateur PoE

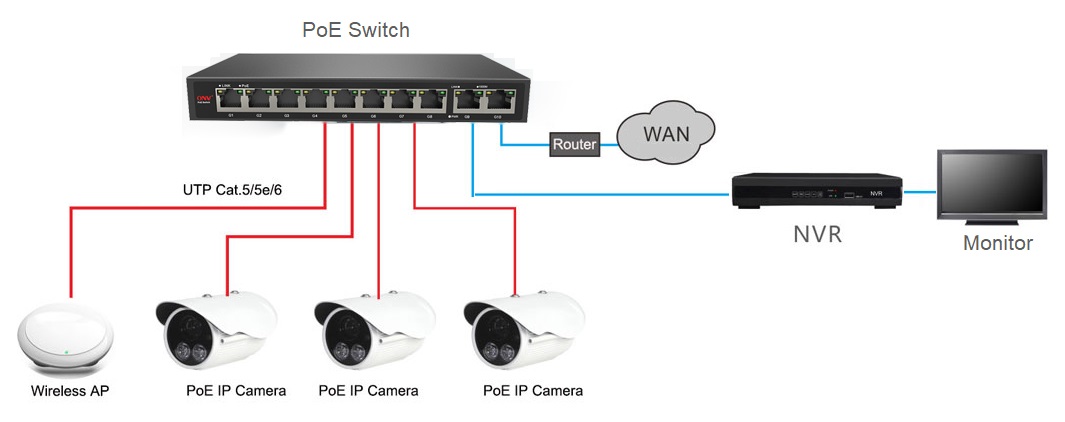

Le commutateur PoE est principalement utilisé pour la transmission de données et de puissance dans la vidéosurveillance (alimentation à la caméra IP), la couverture sans fil (alimentation à AP) transmission sans fil (alimentation à la passerelle), etc.

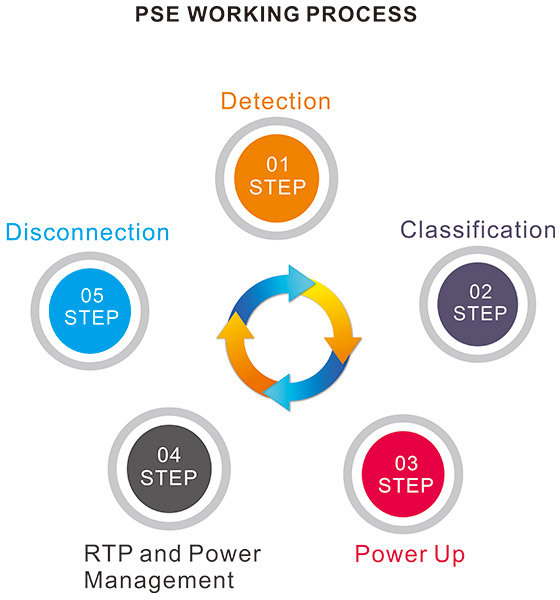

Processus de travail du commutateur PoE standard

1. Détection

PSE fonctionne pour fournir une tension minuscule au port de dispositif jusqu'à ce qu'une extrémité de réception qui est compatible avec IEEE 802.3 af soit trouvée.

2. Classification pour le dispositif PD

Quand un PD, l'appareil classifierait le PD et évaluerait sa consommation d'énergie.

3. commencer à mettre sous tension

Pendant la période de démarrage d'un temps configurable (généralement inférieur à 15 μs), l'équipement PSE a commencé à fournir de l'énergie à partir d'une basse tension à l'équipement PD jusqu'à ce qu'il fournisse 48V d'alimentation en courant continu.

4. RTP et gestion de puissance

Fournissez un DC48V stable et fiable pour l'équipement de palladium, et répondez à l'exigence de la puissance de l'équipement de palladium moins que 15.4W.

5. Déconnexion

Si le périphérique PD est déconnecté du réseau, PSE cessera rapidement d'alimenter l'équipement PD dans un délai de 300 à 400ms et répétera le processus de détection pour détecter si la borne de câble est connectée à l'équipement PD.

Manière d'essai de multimètre pour le commutateur standard et non standard de PoE

Dispositif de démarrage, réglez le multimètre sur le matériel de mesure de tension et utilisez les deux stylos de celui-ci à taP les pieds de l'alimentation d'énergie de l'équipement PSE (habituellement le port RJ45 de1/2, 3/6 ou 4/5, 7/8) respectivement, s'il y a une sortie de tension stable testée, telle que 12, 24, 48V, alors l'équipement est des produits PoE non standard. Pendant le processus, le PSE ne détectera pas le multimètre et fournira directement 12V, 24V ou 48V.

Si vous ne pouvez pas tester une valeur de tension exacte, le compteur bat entre 2 et 10V, alors l'appareil est un produit PoE standard. Pendant le processus, le PSE détecte le multimètre, mais il y a une sortie de tension stable en raison du multimètre n'est pas un PD standard.
