APERÇU
Le ONV-IPS36248FM-8G est une liaison montante L 10G2 +Commutateur de fibre Ethernet industriel géré indépendamment développé par ONV.JeIl dispose de ports RJ45 20*10/100/1000Base-T et de ports fibre SFP + de liaison montante 4*1/10G. Chaque port peut soutenir la transmission de vitesse de fil.
LeONV-IPS36248FM-8G a un L2 +Fonction de gestion de réseau pour soutenir la gestion IPV4/IPV6,SExpédition d'itinéraire tatic, mécanisme de protection de sécurité complet, ACL complet/Politique de QoS et fonctions VLAN riches pour une gestion et une maintenance faciles. Il dispose d'une technologie de réseau en anneau de premier plan qui prend en charge une variété de protocoles de réseau à anneaux redondants de qualité industrielle. Chaque orifice peut être formé en un anneau pour supporter une chaîne, une étoile, une étoile double, un anneau, un anneau tangent, un anneau qui se croise et un anneau de couplage. LeONV-IPS36248FM-8G a une fiabilité, une sécurité et une capacité de gestion élevées pour assurer une transmission fiable des données critiques. Il prend en charge la gestion à distance et coopère avec la ONV-NMS plate-forme de gestion de réseau pour la gestion de cluster afin de parvenir à une gestion des angles morts à processus complet. Le ONV-IPS36Le 248FM-8G suit la conception et les matériaux des produits industriels, et la coque en alliage d'aluminium améliore les performances de dissipation thermique. Il a une excellente adaptabilité de l'environnement industriel (y compris la stabilité mécanique, l'adaptabilité de l'environnement climatique et l'adaptabilité de l'environnement électromagnétique). Il répond aux besoins de divers environnements industriels d'application Ethernet et convient à l'établissement de réseaux de communication économiques, efficaces, stables et fiables dans des scénarios industriels tels que le transport intelligent, le transport ferroviaire, l'industrie de l'énergie, l'exploitation minière, le pétrole, le transport maritime, la métallurgie et la construction d'énergie verte.
CARACTÉRISTIQUE
Port gigabit complet, port fibre SFP + 1/10G de liaison montante
Prend en charge la transmission de vitesse de fil sans blocage.
Prend en charge le duplex intégral basé sur IEEE802.3x et le semi-duplex basé surBCa pression.
Prend en charge la combinaison de ports Ethernet et de ports SFP, qui permet aux utilisateurs de créer un réseau de manière flexible pour répondre aux besoins de divers scénarios.
Forte capacité de traitement des entreprises

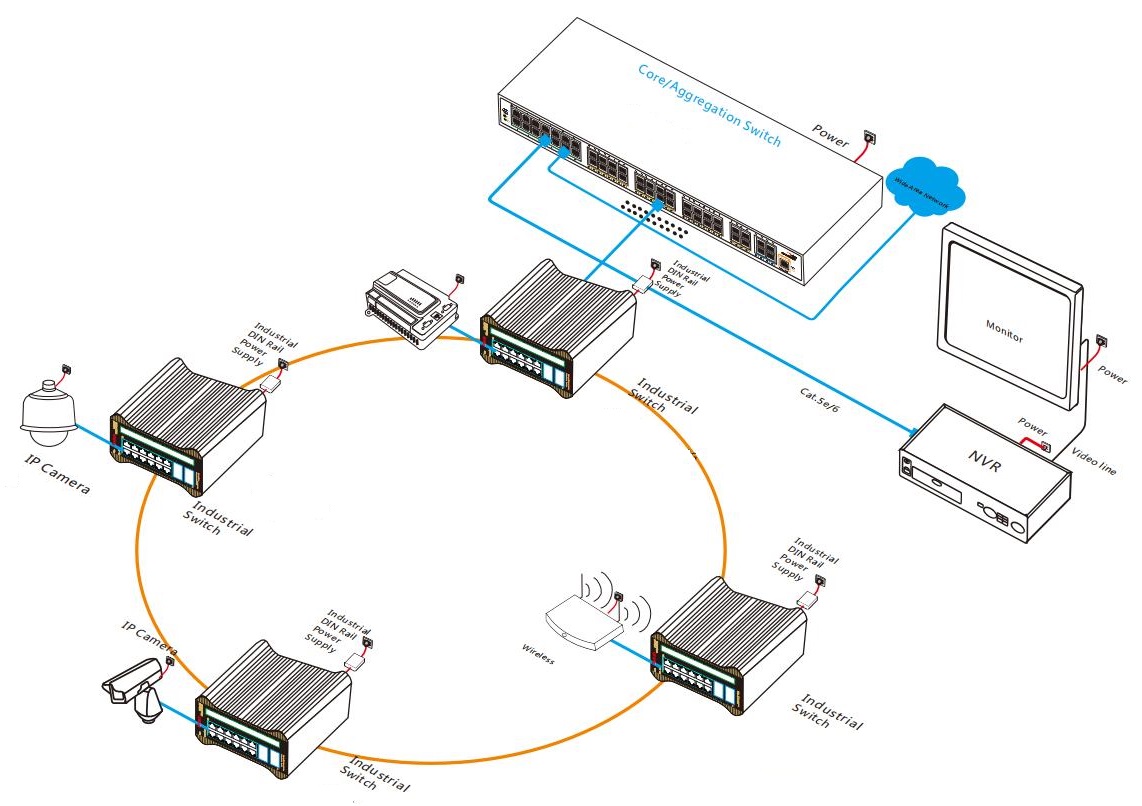

Prend en charge le réseau d'anneaux ERPS et STP/RSTP/MSTP pour éliminer les boucles de la couche 2 et réaliser la sauvegarde des liens.
Prend en charge IEEE802.1Q VLAN, les utilisateurs peuvent diviser de manière flexible la configuration VLAN, VLAN vocal et QinQ en fonction de leurs besoins.
Prend en charge l'agrégation statique et dynamique pour augmenter efficacement la bande passante de liaison, réaliser l'équilibrage de charge, sauvegarder les liens et améliorer la fiabilité des liens.
Prend en charge les trois modes de priorité QoS, basés sur les ports, basés sur 802.1P et basés sur DSCP et quatre algorithmes de planification de file d'attente: Equ, SP, WRR et SP WRR.
Prend en charge ACL pour filtrer les paquets de données en configurant les opérations de traitement des règles correspondantes et les autorisations de temps, et fournit des politiques de contrôle d'accès de sécurité flexibles.
Prend en charge le protocole de multidiffusion IGMP V1/V2 et IGMP Snooping répond aux besoins de la vidéosurveillance multi-terminal haute définition et de l'accès par vidéoconférence.
Sécurité
Isolement des ports et contrôle des tempêtes.
Fonction de liaison de combinaison flexible quadruple du port MAC IP VLAN.
L'authentification 802.1X fournit des fonctions d'authentification pour les ordinateurs LAN et contrôle l'état d'autorisation des ports contrôlés en fonction des résultats d'authentification.
Stable et fiable
CCC, CE, FCC et RoHS.
Le panneau convivial peut afficher l'état de l'appareil via l'indicateur LED de PWR, SYS, Link et L/A.
Consommation de puissance faible, pas de ventilateur, coque en aluminium, excellente dissipation thermique pour assurer le fonctionnement stable de l'interrupteur.
Gestion facile des opérations et des opérations
Prend en charge la surveillance du processeur, la surveillance de la mémoire, la détection Ping et la détection de longueur de câble.
HTTPS, SSLV3, SSHV1/V2 et d'autres méthodes de cryptage sont plus sécurisées dans la gestion.
Les statistiques RMON, le journal système et le trafic portuaire sont pratiques pour l'optimisation et la transformation du réseau.
LLDP est pratique pour le système de gestion de réseau pour interroger et juger de l'état de communication du lien.
Diverses méthodes de gestion et de maintenance telles que la gestion du réseau Web, la ligne de commande CLI (Console, Telnet), SNMP (V1/V2/V3), Telnet, etc.

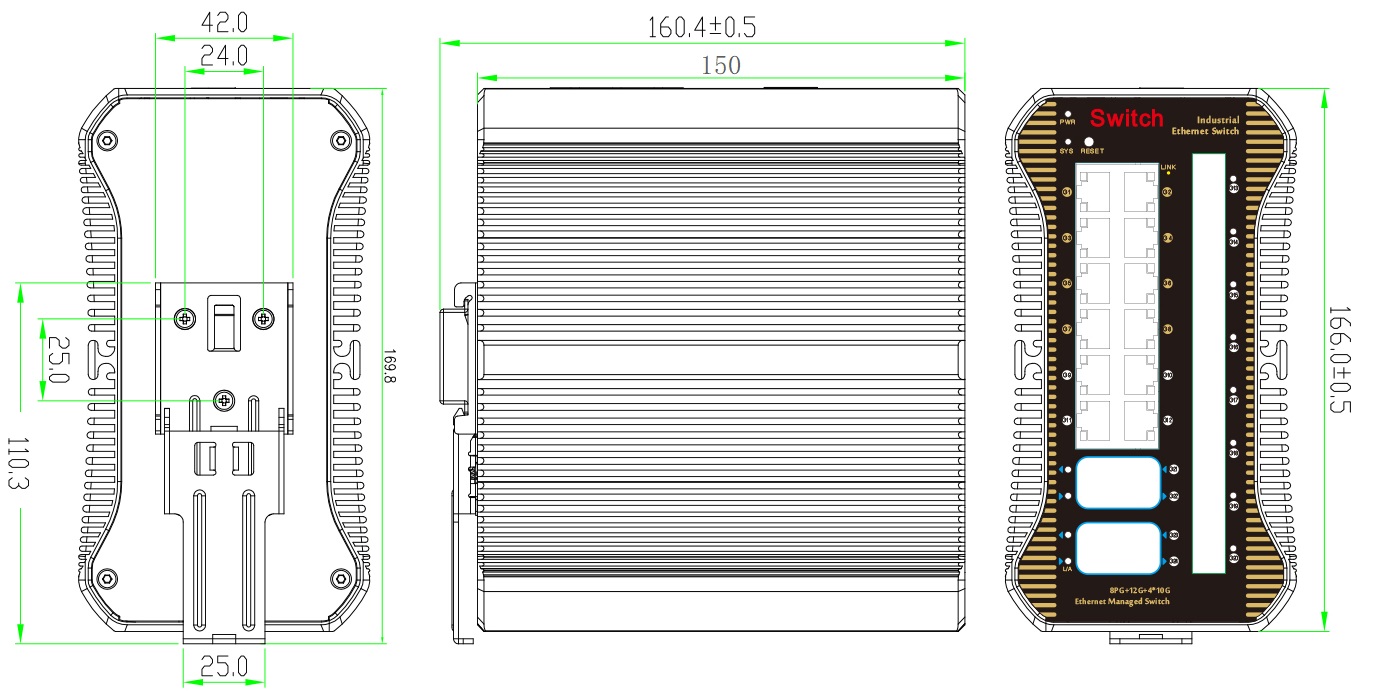

DIMENSION
COMMANDE DES INFORMATIONS
|
Modèle |
Description |
RecommandéPOwerSUppply |
|
ONV-IPS36248FM-8G |
L2 +E industriel géréThernetCommutateur de fibre avec20* 10/100/1000M RJ45 portsEt liaison montante 4*1/10GSFP+FibrePorts.Il supporte une double entrée d'alimentation CC et un montage sur rail DIN. |
60W |
|
Note:Le module optique et l'alimentation ne sont pas inclus et doivent être achetés. |
||
LISTE D'EMBALLAGE
|
Liste d'emballage |
Contenu |
Qté |
Unité |
|
24 ports 10G liaison montante L2 +Commutateur Ethernet industriel géré |
1 |
ENSEMBLE |
|
|
Ligne RJ45-DB9 |
1 |
PC |
|
|
Guide de l'utilisateur |
1 |
PC |
|
|
Carte de garantie |
1 |
PC |
MODULE OPTIQUE
|
Produit |
Modèle |
Description |
Unité |
|
Module optique 1.25G
|
2630-G |
Module optique industriel SFP, double fibre multimode 1.25G 850nm, distance de transmission: 550m, interface LC. Prend en charge la fonction DDM et le branchement à chaud. |
PC |
|
2632-G |
Module optique SFP industriel, double fibre monomode 1.25G 1310nm, distance de transmission: 20km, interface LC. Prend en charge la fonction DDM et le branchement à chaud. |
PC |
|
|
2612-T-G |
Module optique SFP industriel, fibre unique monomode 1.25G TX1310nm/ RX1550nm, distance de transmission: 20km, interface LC. Prend en charge la fonction DDM et le branchement à chaud. |
PC |
|
|
2613-R-G |
Module optique SFP industriel, fibre unique monomode 1.25G TX1550nm/ RX1310nm, distance de transmission: 20km, interface LC. Prend en charge la fonction DDM et le branchement à chaud. |
PC |
|
|
2612-T-SC-G |
Module optique SFP industriel, fibre unique monomode 1.25G TX1310nm/ RX1550nm, distance de transmission: 20km, interface SC. Prend en charge la fonction DDM et le branchement à chaud. |
PC |
|
|
2613-R-SC-G |
Module optique SFP industriel, fibre unique monomode 1.25G TX1550nm/ RX1310nm, distance de transmission: 20km, interface SC. Prend en charge la fonction DDM et le branchement à chaud. |
PC |
|
|
10G Module optique
|
6630-G |
Module SFP + optique industriel, double fibre multimode 10G 850nm, distance de transmission: 300m, interface LC. Prend en charge la fonction DDM et le branchement à chaud. |
PC |
|
7832-G |
Module optique industriel SFP +, double fibre monomode 10G 1310nm, distance de transmission: 20km, interface LC. Prend en charge la fonction DDM et le branchement à chaud. |
PC |
|
|
7832-33-G |
Module optique industriel SFP +, fibre unique monomode 10G TX1330nm/ RX1270nm, distance de transmission: 20km, interface LC. Prend en charge la fonction DDM et le branchement à chaud. |
PC |
|
|
7832-27-G |
Module optique industriel SFP +, fibre unique monomode 10G TX1270nm/ RX13300nm, distance de transmission: 20km, interface LC. Prend en charge la fonction DDM et le branchement à chaud. |
PC |
PAPPROVISIONNEMENT DE LA SUIVRE
|
Produit |
Modèle |
Description |
Unité |
|
6Rail DIN 0W Alimentation industrielle |
GWS-DP60-24 |
DDANSRail60W ensemble unique de puissance de sortieApprovisionnement Tension d'entrée:AC100V ~ 240V 50-60HZ,1.0A Tension de sortie:DC48V,2.5A Température d'opération:-40 ℃À+ 70 ℃ |
PC |
PRODUIT CONNEXES
|
Modèle |
Description |
|
ONV-IPS36168FM |
E industriel géré L2 +ThernetCommutateur de fibre avec 12*10/100/1000M RJ45 ports et 4*1/10GLiaison montanteSFP+FibrePorts.Il supporte une double entrée d'alimentation CC et un montage sur rail DIN. |
|
ONV-IPS38168FM |
L3E industriel géréThernetCommutateur de fibre avec 12*10/100/1000M RJ45 ports et 4*1/10GLiaison montanteSFP+FibrePorts.Il supporte une double entrée d'alimentation CC et un montage sur rail DIN. |
|
ONV-IPS33248FM |
E industriel géré L2 +ThernetCommutateur de fibre avec 12*10/100/1000M RJ45 ports et 12*100/1000MLiaison montanteSFPFibrePorts.Il supporte une double entrée d'alimentation CC et un montage sur rail DIN. |
|
ONV-IPS33248FM-4GF |
E industriel géré L2 +ThernetCommutateur de fibre avec 20*10/100/1000M RJ45 ports et 4*100/1000MLiaison montanteSFPFibrePorts.Il supporte une double entrée d'alimentation CC et un montage sur rail DIN. |
|
ONV-IPS36248FM |
L2 +E industriel géréThernetCommutateur de fibre avec12* 10/100/1000M RJ45 ports et8*100/1000M liaison montanteSFPFibrePortsEt 4*1/10GLiaison montanteSFP+FibrePorts.Il supporte une double entrée d'alimentation CC et un montage sur rail DIN. |
SPÉCIFICATION TECHNIQUE
|
Modèle |
ONV-IPS36248FM-8G |
|
InterfaceCHaracteristique |
|
|
FixePOrt |
Mise hors tension du port de commutateur d'alarme (FAULT) 1 * RS232 console port (115200, N, 8,1) Ports fibre SFP de liaison montante 4*1/10G (données) 20*10/100/1000Base-T RJ45 ports (données) 2 ensembles de ports d'alimentation CC V , V-redondants (terminal Phoenix 6 Pin) |
|
Port Ethernet |
Port 1-20 support 10/100/1000Base-T auto-détection, full/semi-duplex MDI/ MDI-X auto-adaptation |
|
Paire torsadée Transmission |
10BASE-T: Cat3,4,5 UTP (≤ 100 mètres) 100BASE-TX: Cat5 ou UTP ultérieur (≤ 100 mètres) 1000BASE-T: Cat5e ou UTP ultérieur (≤ 100 mètres) |
|
Port de fibre optique |
Port de fibre optique 1/10G SFP, par défaut aucun module optique (Module optique monomode/multimode en option, fibre unique/double fibre. LC) |
|
Expansion du port SFP |
Multi-mode: 850nm/ 0-500M,850nm/ 0-300M (10G) Mode unique: 1310nm/ 0-40Km, 1550nm/ 0-120Km |
|
Paramètre de puce |
|
|
Type de gestion réseau |
L2 |
|
Protocole réseau |
IEEE802.3 10BASE-T,IEEE802.3i 10Base-T,IEEE802.3u 100Base-TX IEEE802.3ab 1000Base-T, IEEE802.3z 1000Base-X, IEEE802.3ae 10GBase-LR/SR, IEEE802.3x |
|
Mode de transfert |
Stocker et en avant (vitesse de fil complet) |
|
Capacité de commutation |
176Gbps(Non bloquant) |
|
Expédition Taux @ 64 octets |
89.28Mpps |
|
CPU |
500MHz |
|
DRAM |
2G |
|
FLASH |
128M |
|
MAC |
32K |
|
Mémoire tampon |
32M |
|
Cadre Jumbo |
9.6K |
|
LED Indicateur |
PoweR: PWR(GRéen), Système:SYS (GRéen) Réseau: Lien (YEllow), Port de fibre: L/A(GRéen) |
|
Interrupteur de réinitialisation |
Oui, maintenez l'interrupteur enfoncé pendant 10 secondes et relâchez-le pour rétablir les réglages d'usine |
|
Alimentation électrique |
|
|
WOrkingVOltage |
DC12-48V, 6Terminal Phoenix industriel de Pin, protection anti-retour de soutien. |
|
Consommation de puissance |
Veille<30W,Pleine charge<36W |
|
Alimentation électrique |
Non, facultatif24V/60W Alimentation électrique industrielle |
|
Paramètre physique |
|
|
Opération TEMP/humidité |
-40 ~ + 80 °C, 5% ~ 90% HR sans condensation |
|
Stockage TEMP/Humidité |
-40 ~ + 85 °C, 5% ~ 95% HR sans condensation |
|
Dimension(L * W * H) |
166*150*90mm |
|
Poids net/brut |
2.1kg / 2.3kg |
|
Installation |
Bureau, 35mm DIN Rail |
|
Certification et garantie |
|
|
Protection contre la foudre |
Niveau de protection: IP40 Protection contre la foudre: 6KV 8/20us IEC61000-4-3 (RS):10 V/m (80 ~ 1000MHz) FCC Partie 15/CISPR22 (EN55022): Classe B IEC61000-6-2 (norme industrielle commune) IEC61000-4-9 (champ d'aimant pulsé): 1000A/m IEC61000-4-10 (oscillation amortie): 30A/m, 1MHz IEC61000-4-12/18 (onde de choc): CM 2.5kV, DM 1kV IEC61000-4-4(EFT): Câble d'alimentation: ± 4kV, Câble de données: ± 2kV IEC61000-4-16 (transmission en mode commun): 30V, 300V, 1s IEC61000-4-2 (ESD): Décharge de contact ± 8kV, décharge d'air ± 15kV IEC61000-4-6 (transmission de fréquence radio): 10V(150kHz ~ 80MHz) IEC61000-4-8 (champ magnétique de fréquence de puissance):100A/m, 1000A/m, 1s-3s IEC61000-4-5 (Surge): Câble d'alimentation: CM ± 4kV/ DM ± 2kV, Câble de données: ± 4kV |
|
Propriétés mécaniques |
IEC60068-2-6 (Anti Vibration),IEC60068-2-32 (chute libre),IEC60068-2-27 (Anti Choc) |
|
Certification |
CCC, marquage CE, commercial, EN62368-1 CE/LVD, FCC Partie 15 Classe B, RoHS |
|
Garantie |
5 ans, entretien à vie. |
|
Caractéristique de gestion réseau |
|
|
Interface |
IEEE802.3X (Full-duplex) Protection de température du portRéglage Aucun port de connexion sommeil automatique Port vert Ethernet Réglage économiseur d'énergie Contrôle de la tempête de diffusion basé sur la vitesse du port Diagnostic numérique en temps réel du port optique DDMI SFP La limite de vitesse du flux de message dans le port d'accès, mini La taille des particules est de 64Kbps. |
|
LAyeur3Caractéristiques |
Entrées du protocole ARP max1024 Fonction de gestion du réseau L2 Itinéraire statique/itinéraire par défaut max 128 entrées L3 acheminement des communications entre différents segments de réseau et différents VLAN |
|
VLAN |
Configuration du port d'accès, coffre, hybride. VLAN basé sur MAC, VLAN basé sur le protocole VLAN vocal, configuration QinQ,4K VLAN basé sur le port, IEEE802.1q |
|
PortAGrégation |
LACP, agrégation statique Max 12 groupes d'agrégation et 8 ports par groupe. |
|
Arbre à sonner |
STP (IEEE802.1d), RSTP (IEEE802.1w), MSTP (IEEE802.1s) |
|
Protocole réseau industriel d'anneau |
G.8032 (ERPS), temps de récupération inférieur à 20ms 250 Ring au maximum, Max 250 appareils par anneau. |
|
Multidiffusion |
MLD Snooping v1/v2, Multidiffusion VLAN IGMP Snooping v1/v2, Max 1024 groupes de multidiffusion, Déconnexion rapide |
|
Port Mirroring |
Mirroring de données bidirectionnel basé sur le port |
|
QoS |
Algorithme de planification de la file d'attente (SP, WRR, SP WRR) Limitation de débit basée sur le débit, redirection basée sur le flux Filtrage de paquets basé sur le flux, 8 * files d'attente de sortie de chaque port Cartographie prioritaire 802.1p/ DSCP, QoS Diff-Serv, marque/remarque prioritaire |
|
ACL |
Distribution ACL basée sur le port et le VLAN L2-L4 fonction de filtrage des paquets, correspondant au premier message de 80 octets et fournit des définitions ACL basées sur l'adresse MAC source, l'adresse MAC de destination, l'adresse IP source, l'adresse IP de destination, le type de protocole IP, port TCP/UDP, plage de ports TCP/UDP, VLAN, etc. |
|
Sécurité |
Authentification basée sur le port IEEE802.1X SSL garantit la sécurité de la transmission de données Fonction de liaison Quad des ports IP MAC VLAN Limite d'apprentissage d'adresse MAC, trou noir d'adresse MAC Attaque anti DOS, suppression des messages de diffusion de port Gestion hiérarchique des utilisateurs et protection des mots de passe SSH 2.0 fournit un canal crypté sécurisé pour la connexion de l'utilisateur Mécanisme de sauvegarde des données hôtes, fonction de détection d'intrusion ARP Isolation de port, Garde de source IP, fonction de limite de vitesse de message ARP Fonction de garde de source IP, certification AAA & RADIUS et TACACS |
|
DHCP |
Client DHCP,DHCP Snooping,DHCPServeur,DHCPRelais |
|
Gestion |
Gestion du réseau Web (https) Protocole de découverte de couche de liaison (LLDP) Affichage du statut d'utilisation instantanée du processeur Horloge NTP, restauration en un clic, SNMP V1/V2/V3 Vérification de l'état du câble, détection Ping, journal de travail du système Gestion de cluster de plateforme NMS ONV (SNMP LLDP) Console/Modem AUX/Telnet/configuration de ligne de commande CLI Gestion du téléchargement et du téléchargement de fichiers FTP, TFTP, Xmodem, SFTP |
|
Système |
Navigateur Web: Mozilla Firefox 2.5 ou supérieur, Google Chrome V42 ou supérieur, Cat5 et câble Ethernet supérieur TCP/IP, adaptateur réseau et système d'exploitation réseau (tel que Microsoft Windows, Linux, Mac OS X) installé sur chaque ordinateur dans le réseau Cat5 et câble Ethernet ci-dessus |
