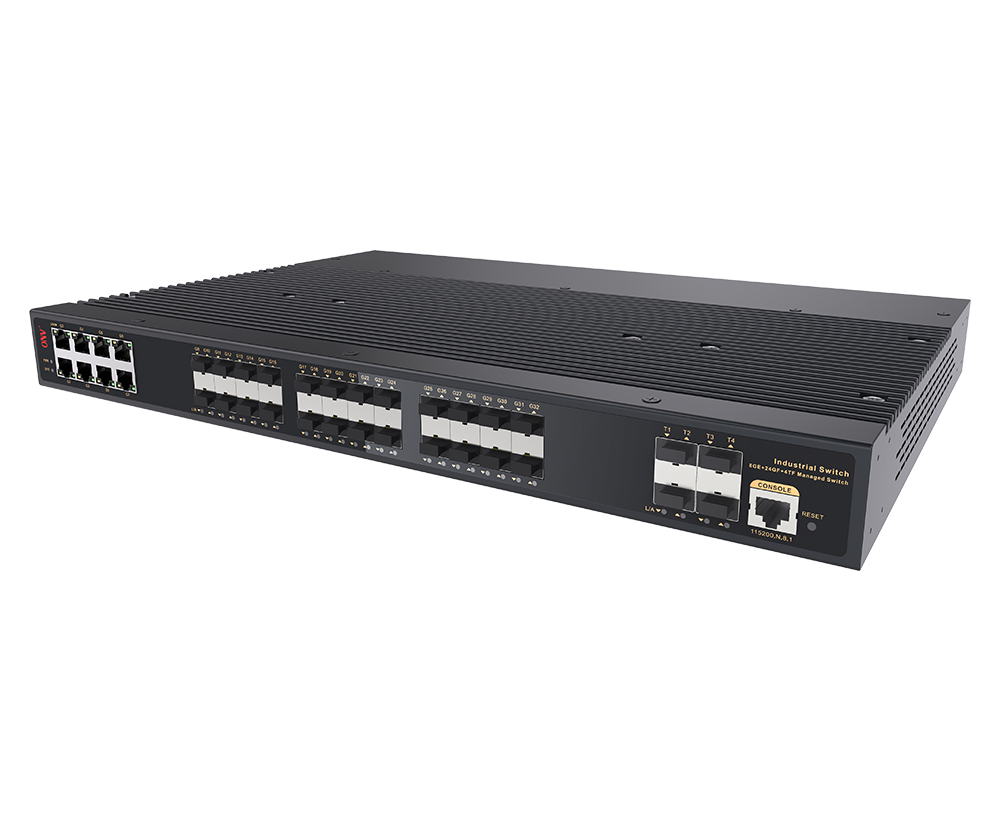

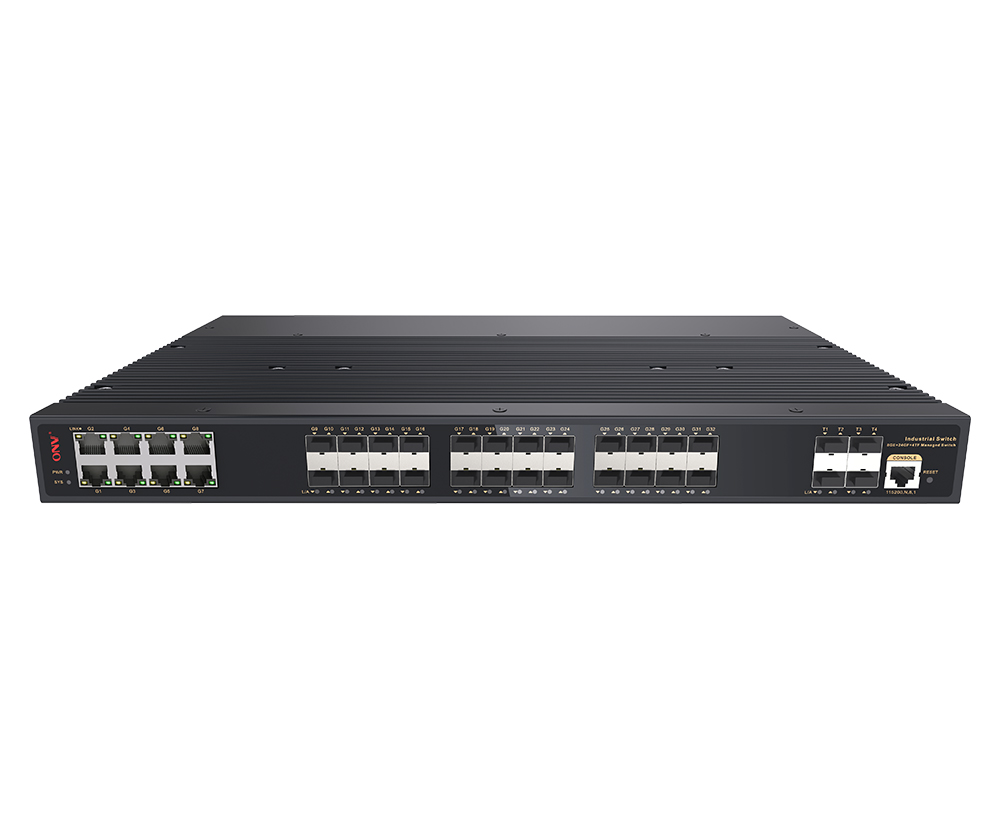

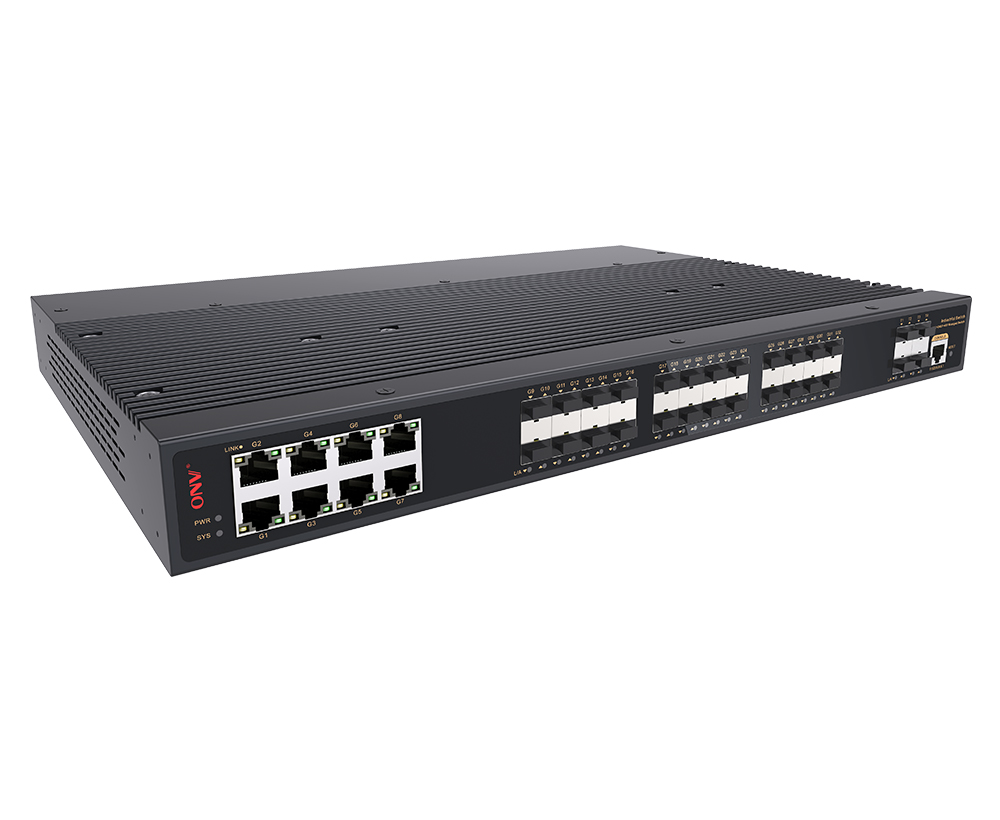

Modèle： ONV-IPS36368FM

Le L2 a contrôlé le commutateur industriel d'Ethernet avec les ports RJ45 de 8*10/100/1000M et les ports de fibre de SFP de liaison montante de 24*100/1000M et les ports de fibre de SFP de liaison montante de 4*1/10G. Il a une double alimentation d'énergie redondante intégrée, soutient l'entrée de terminal d'alimentation CC 2AC, et 1U/19 "installation d'armoire.

Je veux faire une enquête

Aperçu
Spécification technique

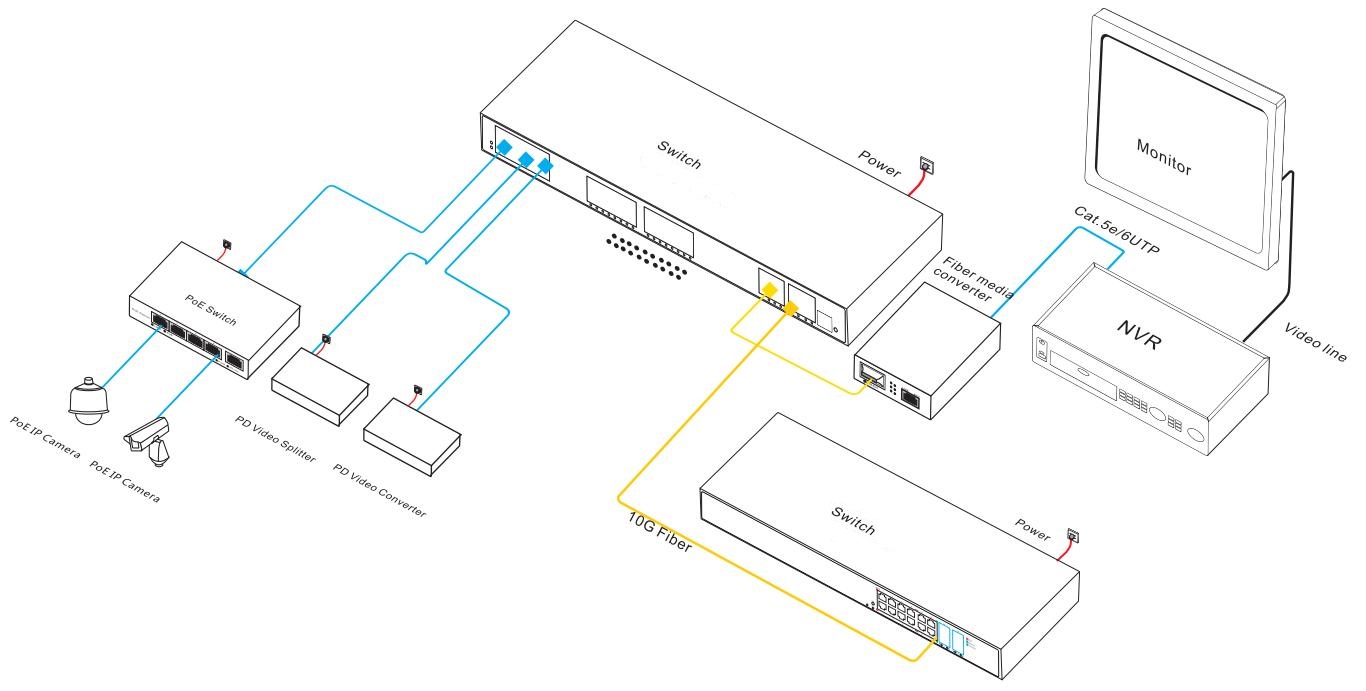

Application
Documents
Produits connexes

APERÇU

LeONV-IPS36368FMEst une liaison montante 10GE industriel géréThernetFibreCommutateur développé indépendamment par ONV. Il a 8*10/100/1000Base-TAdaptatifPorts RJ45 et24*100/1000M SFP fibre portsEt4*1/10GLiaison montantePorts fibre SFP +. Chaque port peut soutenir la transmission de vitesse de fil.

LeONV-IPS36368FML2 +Fonction de gestion de réseau, prend en charge IPV4/Gestion IPV6, transfert routier statique, mécanisme de protection de sécurité complet, politique ACL/QoS complète et fonctions VLAN riches pour une gestion et une maintenance faciles. Prend en charge plusieurs protocoles de redondance réseau STP/RSTP/MSTP (<50ms) et (ITU-T G.8032) ERPS (<20ms) pour améliorer la sauvegarde des liens et la fiabilité du réseau, et peut rapidement restaurer les communications lorsqu'un réseau à sens unique tombe en panne. Assurer une communication ininterrompue pour les applications importantes. Selon les besoins de l'application, diverses configurations de services d'application telles que la gestion des ports, la gestion des adresses de routage, le contrôle de flux de port, la division VLAN, IGMP, la politique de sécurité, et d'autres méthodes de gestion de réseau sont effectuées via Web, CLI, SNMP, Telnet et d'autres méthodes de gestion de réseau. Il répond aux besoins de divers environnements industriels d'application Ethernet et convient à l'établissement de réseaux de communication économiques, efficaces, stables et fiables dans des scénarios industriels tels que le transport intelligent, le transport ferroviaire, l'industrie de l'énergie, l'exploitation minière, le pétrole, le transport maritime, la métallurgie et la construction d'énergie verte.

CARACTÉRISTIQUE

GigabitACcess, port fibre SFP + 1/10G de liaison montante

Prend en charge la transmission de vitesse de fil sans blocage.

Prend en charge le duplex intégral basé sur IEEE802.3x et semi-duplex basé surBCa pression.

SUpportPort Gigabit RJ45 et port fibre SFP 1/10G pour répondre aux exigences de mise en réseau de divers scénarios.

Sécurité

Port de soutien d'isolementEtSuppression des tempêtes de diffusion portuaire.

Prend en charge la fonction de liaison de combinaison flexible quadruple du port MAC IP VLAN.

Prend en charge l'authentification 802.1X pour fournir des fonctions d'authentification pour les ordinateurs LAN et contrôler le statut d'autorisation des ports contrôlés en fonction des résultats d'authentification.

ForteCapacité de traitement des entreprises

Prend en charge le réseau d'anneaux ERPS et STP/RSTP/MSTP pour éliminer les boucles de la couche 2 et réaliser la sauvegarde des liens.

Prend en charge IEEE802.1Q VLAN, les utilisateurs peuvent diviser de manière flexible la configuration VLAN, VLAN vocal et QinQ en fonction de leurs besoins.

Prend en charge l'agrégation statique et dynamique pour augmenter efficacement la bande passante de liaison, réaliser l'équilibrage de charge, sauvegarder les liens et améliorer la fiabilité des liens.

Prise en charge de QoS, basée sur port, 802.1P,Et trois modes de priorité basés sur DSCP et quatre algorithmes de planification de file d'attente: Equ, SP, WRR et SP WRR.

Prend en charge ACL pour filtrer les paquets de données en configurant les opérations de traitement des règles correspondantes et les autorisations de temps, et fournit des politiques de contrôle d'accès de sécurité flexibles.

Prend en charge le protocole de multidiffusion IGMP V1/V2/V3, IGMP Snooping répond aux exigences de surveillance vidéo haute définition multiterminale et d'accès à la vidéoconférence.

Stable et fiable

CCC, CE, FCC, RoHS.

Le panneau convivialPeut montrer l'état de l'appareil à travers l'indicateur de LED de PWREtLien.

Alimentation électrique auto-développée, double alimentation redondante fournit une puissance de sortie stable à long terme.

Faible consommation d'énergie, pas de ventilateur, boîtier en acier galvanisé, une combinaison de dissipateurs de chaleur en alliage d'aluminium et une excellente dissipation thermique assurent le fonctionnement stable de l'interrupteur.

Gestion facile des opérations et des opérations

Prend en charge la surveillance du processeur, la surveillance de la mémoire, la détection Ping et la détection de la longueur du câble.

Prise en charge des statistiques RMON, du journal système et du trafic portuaire pour faciliter l'optimisation et la transformation du réseau.

Prend en charge HTTPS, SSLV3, SSHV1/V2 et d'autres méthodes de cryptage, rendant la gestion plus sécurisée.

Prend en charge LLDP, ce qui permet au système de gestion de réseau d'interroger et de déterminer plus facilement l'état de communication du lien.

Prend en charge la gestion du réseau Web, la ligne de commande CLI (Console, Telnet), SNMP (V1/V2/V3) et toute autre gestion et maintenance diversifiée.

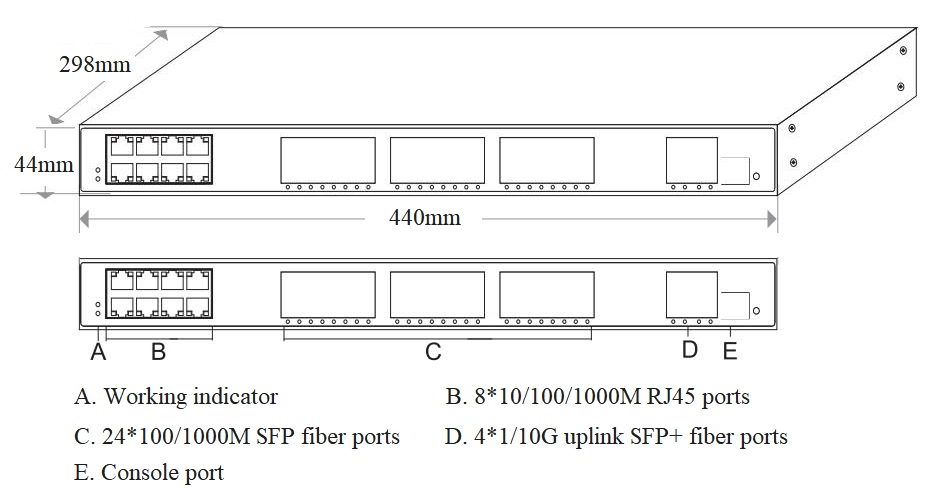

DIMENSION

COMMANDE DES INFORMATIONS

Modèle	Description	Alimentation intégrée
ONV-IPS36368FM	Commutateur Ethernet industriel géré L2 avec ports RJ45 810/100/1000M et ports fibre SFP de liaison montante 24100/1000M et ports fibre SFP + 4*1/10G. Il dispose d'une double alimentation redondante intégrée, prend en charge une entrée de borne d'alimentation CC 2AC et une installation d'armoire 1U/19 ".	2*60W
Remarque:Le module optique n'est pas inclus et doit être acheté.

LISTE D'EMBALLAGE

Liste d'emballage	Contenu	Qté	Unité
	Commutateur Ethernet industriel géré par la liaison montante 36 ports 10G	1	ENSEMBLE
	Câble d'alimentation AC	1	PC
	Câble adaptateur RJ45-DB9	1	PC
	Kit de montage	1	ENSEMBLE
	Guide de l'utilisateur	1	PC
	Carte de garantie et certificat de conformité	1	PC

MODULE OPTIQUE

Produit	Modèle	Description	Unité
Module 1.25G Optica	2630-G	Module optique industriel SFP, double fibre multimode 1.25G 850nm, distance de transmission: 550m, interface LC. Prend en charge la fonction DDM et le branchement à chaud.	PC
	Référence: 2632-G	Module optique industriel de SFP, 1.25G double fibre monomode 1310nm, distance de transmission: 20km, interface de LC. Fonction de soutien DDM et branchement chaud.	PC
	Référence: 2612-T-G	Module optique industriel de SFP, fibre 1,25G simple monomode TX1310nm/ RX1550nm, distance de transmission: 20km, interface de LC. Fonction de soutien DDM et branchement chaud.	PC
	Référence: 2613-R-G	Module optique industriel de SFP, fibre 1,25G simple monomode TX1550nm/ RX1310nm, distance de transmission: 20km, interface de LC. Fonction de soutien DDM et branchement chaud.	PC
	Référence: 2612-T-G-SC	Module optique industriel de SFP, 1.25G fibre simple monomode TX1310nm/ RX1550nm, distance de transmission: 20km, interface de Sc. Fonction de soutien DDM et branchement chaud.	PC
	2613-R-G-SC	Module optique SFP industriel, fibre unique monomode 1.25G TX1550nm/ RX1310nm, distance de transmission: 20km, interface SC. Prend en charge la fonction DDM et le branchement à chaud.	PC
Module 10G Optica	6630-G	Module optique SFP industriel, double fibre multimode 10G 850nm, distance de transmission: 300m, interface LC. Prend en charge la fonction DDM et le branchement à chaud.	PC
	7832-G	Module optique SFP industriel, double fibre monomode 10G 1310nm, distance de transmission: 20km, interface LC. Prend en charge la fonction DDM et le branchement à chaud.	PC
	7832-33-G	Module optique SFP industriel, fibre unique monomode 10G TX1330nm/ RX1270nm, distance de transmission: 20km, interface LC. Prend en charge la fonction DDM et le branchement à chaud.	PC
	7832-27-G	Module optique industriel SFP +, fibre unique monomode 10G TX1270nm/ RX13300nm, distance de transmission: 20km, interface LC. Prend en charge la fonction DDM et le branchement à chaud.	PC

PRODUIT CONNEXES

Modèle	Description
ONV-IPS33018FM	Commutateur Ethernet industriel géré par L2 avec ports RJ45 1610/100/1000M et ports fibre SFP de liaison montante 2100/1000M. Il dispose d'une double alimentation redondante intégrée, prend en charge une entrée de borne d'alimentation CC 2AC et une installation d'armoire 1U/19 ".
ONV-IPS36028FM	L2 +Commutateur Ethernet industriel géré avec ports RJ45 2410/100/1000M et ports fibre SFP + de liaison montante 41/10G. Il dispose d'une double alimentation redondante intégrée, prend en charge une entrée de borne d'alimentation CC 2AC et une installation d'armoire 1U/19 ".
ONV-IPS36036FM	L2 +Commutateur Ethernet industriel géré avec ports RJ45 2410/100/1000M et ports fibre SFP 8100/1000M et ports fibre SFP 4*1/10G SFP +. Il dispose d'une double alimentation redondante intégrée, prend en charge une entrée de borne d'alimentation CC 2AC et une installation d'armoire 1U/19 ".
ONV-IPS36448FM	L2 +Commutateur Ethernet industriel géré 1210/100/1000M RJ45 ports et 28100/1000M SFP ports fibre 4*1/10G SFP + ports fibre. Il dispose d'une double alimentation redondante intégrée, prend en charge une entrée de borne d'alimentation CC 2AC et une installation d'armoire 1U/19 ".
ONV-IPS36048FM	L2 +Commutateur Ethernet industriel géré avec ports RJ45 4810/100/1000M et ports fibre SFP + de liaison montante 41/10G. Il dispose d'une double alimentation redondante intégrée, prend en charge une entrée de borne d'alimentation CC 2AC et une installation d'armoire 1U/19 ".

SPÉCIFICATION TECHNIQUE

Modèle	ONV-IPS36368FM
Caractéristiques d'interface
Port fixe	1 * port console (115200,N,8,1) Interrupteur d'alarme de mise hors tension (FAULT) 2 * ports d'entrée de puissance AC100-240V Ports fibre SFP de liaison montante 41/10G (données) 810/100/1000Base-T RJ45 ports (données) Ports de fibre SFP 24100/1000Base-X (données) 2 ports d'entrée d'alimentation DC12-48V (protection anti-retour)
Port Ethernet	Port 1-8 peut prendre en charge 10/100/1000Base-T auto-détection, full/semi-duplex MDI/MDI-X auto-adaptation
Paire torsadée Transmission	10BASE-T: Cat3,4,5 UTP(≤ 100 mètres) 100BASE-TX: Cat5 ou UTP ultérieur (≤ 100 mètres) 1000BASE-T:Chat5eOuPlus tard UTP(≤ 100 mètres)
Port de fibre optique	Port de fibre optique 1/10G, par défaut, aucun module optique inclus (module monomode/multimode en option, fibre unique/module optique à double fibre. LC)
Expansion du port de fibre optique	Turbo overclocking 2.5G extension de module optique et réseau d'anneau
Câble optique/Distance	Multi-mode: 850nm/ 0-550m, 850nm/ 0-300m(10G), mode unique: 1310nm/ 0-40km, 1550nm/ 0-120km
Paramètre de puce
Type de gestion réseau	L2
Protocole réseau	IEEE 802.3 10BASE-T, IEEE 802.3i 10Base-T, IEEE 802.3u 100Base-TX, IEEE 802.3ab 1000Base-T, IEEE 802.3z 1000Base-X, IEEE 802.3ae 10GBase-LR/SR, IEEE 802.3x
Mode de transfert	Stocker et en avant (vitesse de fil complet)
Capacité de commutation	176Gbps (non bloquant)
Taux de transfert @ 64 octets	107.14Mpps
CPU(Hz)	500M
DRAM	2G
FLASH	128M
MAC	32K
Mémoire tampon	32M
Cadre Jumbo	9.6K
Indicateur LED	Puissance: PWR (jaune), Système: SYS (jaune), Réseau: Lien/Acte (jaune), Port fibre: L/A (vert)
Interrupteur de réinitialisation	Oui
Alimentation électrique
PWR total/Tension d'entrée	60W/ (AC100-240V)
Consommation de puissance	Veille <35W, pleine charge <50W
Alimentation électrique	Alimentation intégrée, AC 100 ~ 240V 50-60Hz, 0.65A
Port d'entrée de puissance	Port de commutateur d'alarme, 2 * ports d'entrée de puissance AC, 2 * ports d'entrée DC12-48V Conception du double port d'alimentation d'entrée: la priorité de l'alimentation CA prend en charge la protection de connexion anti-retour et passe automatiquement à la connexion CC en cas de panne.
Paramètre physique
Temp/humidité d'opération	-40 °C ~ + 80 °C, 5% ~ 90% HR sans condensation
Temp de stockage/humidité	-40 °C ~ + 85 °C, 5% ~ 95% HR sans condensation
Dimension (L * W * H)	44029844mm
Poids net/brut	3.95kg / 4.75kg
Installation	Bureau, armoire 1U/19”
Certification et garantie
Protection contre la foudre	Niveau de protection: IP40 Protection contre la foudre: 6KV 8/20us IEC61000-4-3(RS):10 V/m (80 ~ 1000MHz) FCC Partie 15/CISPR22(EN55022): Classe B IEC61000-6-2 (norme industrielle commune) IEC61000-4-9 (champ d'aimant pulsé): 1000A/m IEC61000-4-10 (oscillation amortie): 30A/m, 1MHz IEC61000-4-12/18 (onde de choc): CM 2.5kV, DM 1kV IEC61000-4-4(EFT): Câble d'alimentation: ± 4kV, Câble de données: ± 2kV IEC61000-4-16 (transmission en mode commun): 30V, 300V, 1s IEC61000-4-2(ESD): Décharge de contact ± 8kV, décharge d'air ± 15kV IEC61000-4-6 (transmission de fréquence radio): 10V(150kHz ~ 80MHz) IEC61000-4-8 (champ magnétique de fréquence de puissance):100A/m,1000A/m,1-3s IEC61000-4-5(Surge): Câble d'alimentation: CM ± 4kV/DM ± 2kV, Câble de données: ± 4kV
MÉcaniquePRoperties	IEC60068-2-6 (anti vibration), IEC60068-2-32 (chute libre), IEC60068-2-27 (antichoc)
Certification	CCC, marquage CE, commercial, EN62368-1 CE/LVD, FCC Partie 15 Classe B, RoHS
Garantie	5 ans, entretien à vie.
Caractéristique de gestion réseau
Interface	Réglage de la température du port Aucun port de connexion sommeil automatique Contrôle de flux IEEE 802.3x (duplex intégral) Port vert Ethernet Réglage économiseur d'énergie Contrôle de la tempête de diffusion basé sur la vitesse du port Diagnostic numérique en temps réel du port optique DDMI SFP Limitez le taux de trafic de paquets sur les ports entrants et sortants, la mini granularité est de 64Kbps
Caractéristique L3	Protocole ARP, max 1024 entrées Routage statique/routage par défaut, maximum 128 entrées Fonction de gestion de réseau L2, gestion à double pile IPV4/IPV6 Routage et transfert L3, prise en charge de la communication entre différents segments réseau et différents VLAN
VLAN	VLAN basé sur MAC, VLAN basé sur le protocole Configuration de port d'accès, coffre, hybride, protocole VLAN GVRP (4K) VLAN basé sur le port, IEEE802.1q, VLAN vocal, configuration QinQ
Agrégation des ports	Agrégation dynamique LACP, agrégation statique, 18 groupes d'agrégation max et 8 ports par groupe.
Arbre à sonner	STP (IEEE802.1d), RSTP (IEEE802.1w), MSTP (IEEE802.1s)
Protocole réseau industriel d'anneau	G.8032 (ERPS), temps de récupération inférieur à 20ms, anneau de 250 au maximum, appareils 250 maximum par anneau.
Multidiffusion	MLD Snooping, Multicast VLAN, Déconnexion rapide, IGMP Snooping v1/v2/v3, Max 1024 groupes de multidiffusion
Port Mirroring	Mirroring de données bidirectionnel basé sur le port
QoS	Limite de débit basée sur le débit, redirection basée sur le débit Algorithme de planification des files d'attente (SP, WRR, SP WRR) Filtrage de paquets basé sur le flux, 8 * files d'attente de sortie de chaque port Cartographie prioritaire 802.1p/DSCP, QoS Diff-Serv, marque/remarque prioritaire
ACL	Distribution ACL basée sur le port et le VLAN L2-L4 fonction de filtrage des paquets, correspondant au premier message de 80 octets et fournit des définitions ACL basées sur l'adresse MAC source, l'adresse MAC de destination, l'adresse IP source, l'adresse IP de destination, le type de protocole IP, port TCP/UDP, plage de ports TCP/UDP, VLAN, etc.
Sécurité	Protection de l'adresse source IP Fonction de détection d'intrusion ARP Fonction de limitation du taux de message ARP Suppression des messages diffusés sur le port Certification AAA & RADIUS & TACACS SSL assure la sécurité de la transmission de données Attaque anti-DoS, trou noir d'adresse MAC Limiter le nombre d'adresses MAC apprises
