10G la liaison montante 28-port L2 a contrôlé le commutateur industriel de PoE-Commutateur PoE industriel

10G la liaison montante 28-port L2 a contrôlé le commutateur industriel de PoE

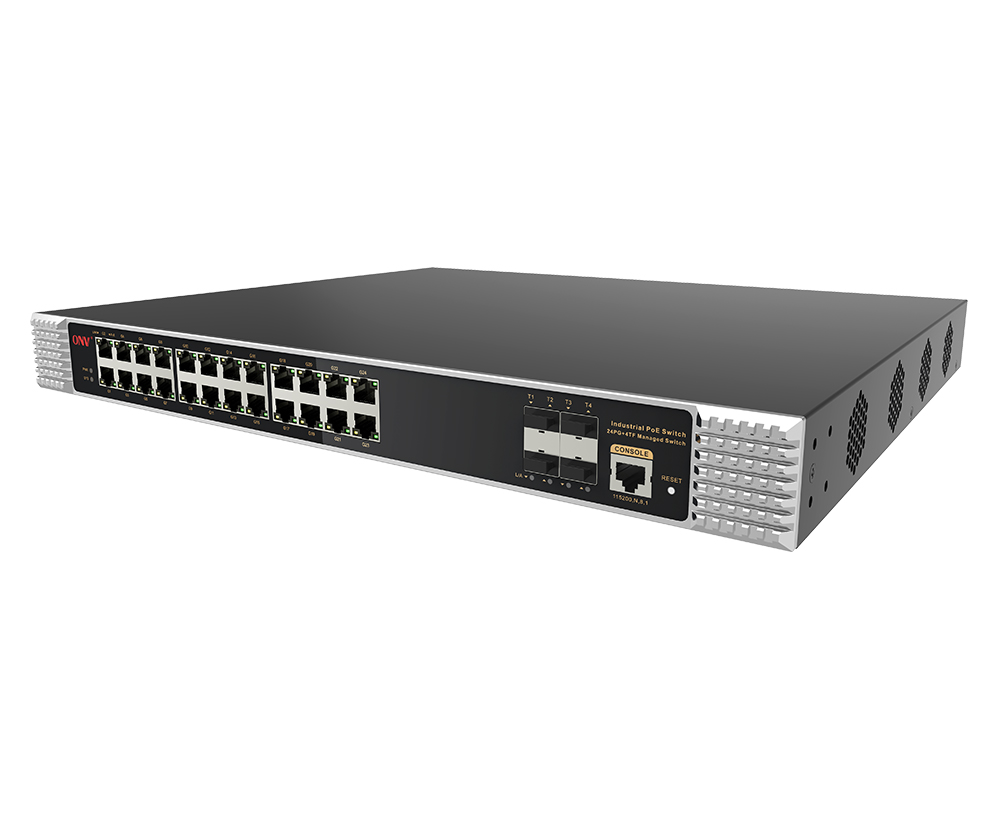

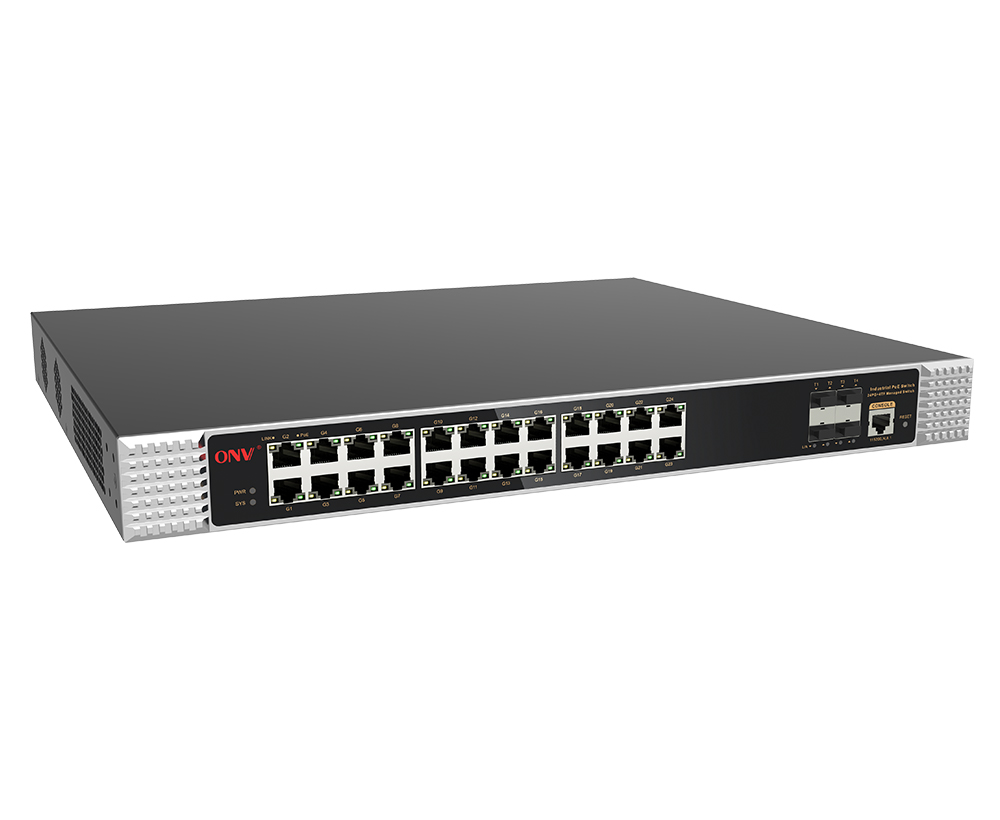

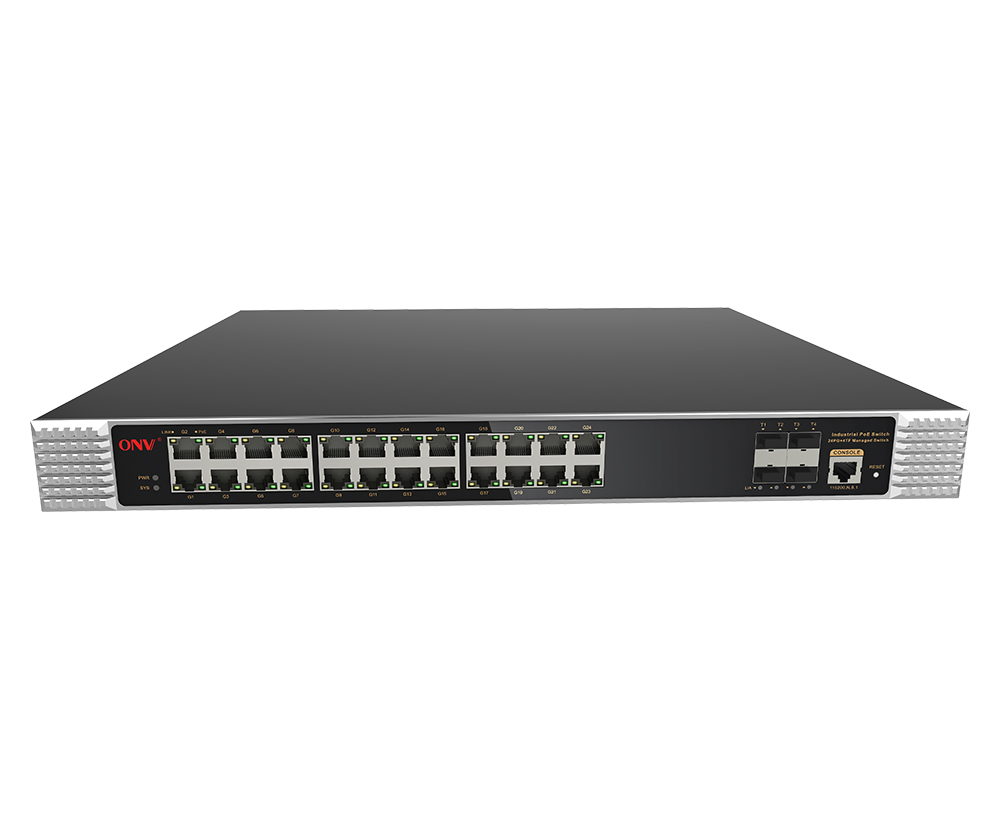

Modèle： ONV-IPS56028PFM

L2 a contrôlé le commutateur industriel de PoE avec les ports RJ45 de 24*10/100/1000M et les ports de fibre de SFP de liaison montante de 4*1/10G. Le port 1-24 peut soutenir la norme d'IEEE 802.3 af/at PoE. Il a intégré 2*400W alimentation d'énergie et 1U standard/19 "installation d'armoire.

Je veux faire une enquête

Aperçu
Spécification technique

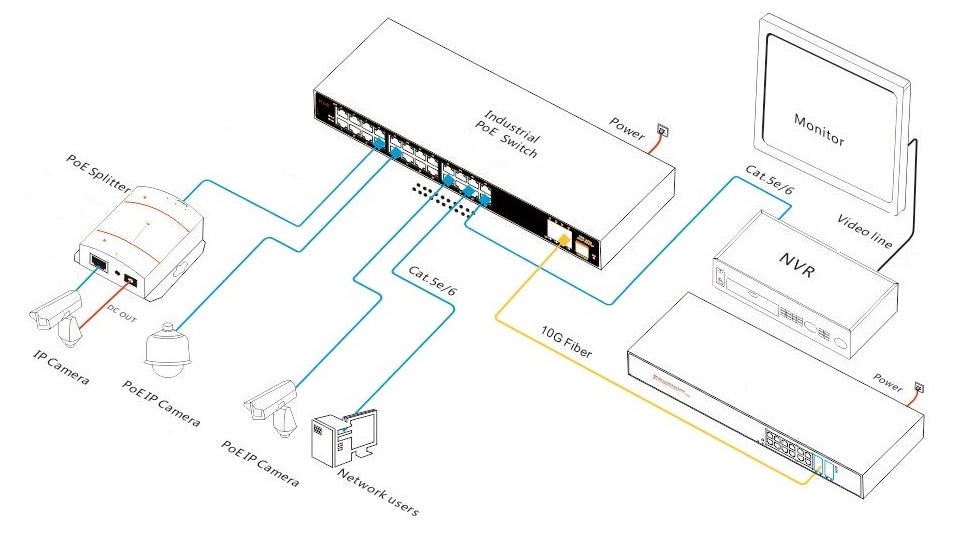

Application
Documents
Produits connexes

APERÇU

Le ONV-IPS56028PFM est un commutateur PoE industriel géré par la liaison montante 10G développé indépendamment par ONV. Il dispose de ports RJ45 adaptatifs 24*10/100/1000Base-T et de ports fibre SFP + de liaison montante 4*1/10G. Le port 1-24 peut prendre en charge la norme IEEE 802.3 af/at PoE, et la puissance PoE à port unique atteint 30W. En tant que dispositif d'alimentation PoE, il peut détecter et reconnaître automatiquement l'équipement de réception d'énergie qui répond à la norme et l'alimentation via le câble réseau. Il peut alimenter les équipements terminaux PoE tels que les capteurs AP, IP, VoIP et industriels sans fil via le câble réseau et répondre à l'environnement réseau qui a besoin d'une alimentation PoE haute densité. Il convient au transport intelligent, au transport ferroviaire, à l'industrie de l'énergie, aux mines, au pétrole et aux scènes industrielles telles que l'expédition, la métallurgie et la construction d'énergie verte, formant un coût-efficace, stable, et réseau de communication fiable.

Le ONV-IPS56028PFM dispose d'une fonction de gestion de réseau L2, prend en charge la gestion IPV4/ IPV6, le transfert de routage statique, un mécanisme de protection de sécurité complet, une politique ACL/ QoS parfaite et des fonctions VLAN riches pour une gestion et une maintenance faciles. Il prend en charge plusieurs protocoles de redondance réseau STP/ RSTP/ MSTP (<50ms) et (ITU-T G.8032) ERPS (<20ms) pour améliorer la sauvegarde des liaisons et la fiabilité du réseau. Lorsque le réseau unidirectionnelle échoue, la communication peut être rapidement rétablie pour assurer la communication ininterrompue des applications importantes. Selon les besoins de l'application, la gestion de l'alimentation PoE, la gestion des ports, la gestion des adresses de routage, le contrôle du flux des ports, la division VLAN, l'IGMP, la politique de sécurité et d'autres configurations de service d'application sont effectuées via le Web, CLI, SNMP, Telnet, et d'autres méthodes de gestion de réseau.

CARACTÉRISTIQUE

Accès Gigabit,Liaison montante1/10GPort fibre SFP +

◇ Prend en charge la transmission de vitesse de fil sans blocage.

◇ Prend en charge le duplex intégral basé sur IEEE802.3x et le semi-duplex basé sur la contre-pression.

◇ Prend en charge le port Gigabit RJ45 et la combinaison de ports fibre SFP 1/10G, ce qui permet aux utilisateurs de créer un réseau de manière flexible pour répondre aux besoins de divers scénarios.

Alimentation intelligente PoE

◇ Gestion du réseau PoE, réalisez l'allocation de puissance du port PoE, le réglage des priorités, la visualisation de l'état de puissance du port, la planification du temps, etc.

◇ Conformez-vous à la norme IEEE 802.3 af/at PoE, identifiez automatiquement les périphériques PoE pour l'alimentation et n'endommagez pas les périphériques non PoE.

◇ Le port PoE prend en charge le mécanisme de priorité. Lorsque la puissance restante est insuffisante, la puissance du port hautement prioritaire est prioritaire pour éviter la surcharge de l'appareil.

◇ Les ports RJ45 24*10/100/1000Base-T prennent en charge la puissance PoE, répondant aux exigences d'alimentation PoE de la surveillance de la sécurité, des systèmes d'automatisation industrielle, de la couverture sans fil et d'autres scénarios.

Sécurité

◇ Isolement des ports et contrôle des tempêtes.

◇ Fonction de liaison de combinaison flexible quadruple du port MAC IP VLAN.

◇ L'authentification 802.1X fournit des fonctions d'authentification pour les ordinateurs LAN et contrôle l'état d'autorisation des ports contrôlés en fonction des résultats d'authentification.

Forte capacité de traitement des entreprises

◇ Réseau d'anneau de soutien ERPS et STP/RSTP/MSTP pour éliminer les boucles de couche 2 et réaliser la sauvegarde de lien.

◇ Prend en charge IEEE802.1Q VLAN, les utilisateurs peuvent diviser de manière flexible la configuration VLAN, VLAN vocal et QinQ en fonction de leurs besoins.

◇ Prend en charge l'agrégation statique et dynamique pour augmenter efficacement la bande passante de liaison, réaliser l'équilibrage de charge, sauvegarder les liens et améliorer la fiabilité des liens.

◇ Prend en charge les trois modes de priorité QoS, basés sur les ports, basés sur 802.1P et basés sur DSCP et quatre algorithmes de planification de file d'attente: Equ, SP, WRR et SP WRR.

◇ Prend en charge ACL pour filtrer les paquets de données en configurant les opérations de traitement des règles correspondantes et les autorisations de temps, et fournit des politiques de contrôle d'accès de sécurité flexibles.

◇ Prise en charge du protocole de multidiffusion IGMP SnoopingV1/V2/V3 IGMP pour répondre aux exigences de surveillance vidéo haute définition multiterminale et d'accès à la vidéoconférence.

Stable et fiable

◇ CCC, CE, FCC, RoHS.

◇ Alimentation électrique auto-développée, haute redondance, fournissant une puissance de sortie PoE stable et à long terme.

◇ Le panneau convivial peut afficher l'état de l'appareil à travers l'indicateur LED de PWR, SYS, lien,EtPoE.

◇ Consommation de puissance faible, avec ventilateur, boîtier métallique en acier galvanisé et excellente dissipation thermique pour assurer un fonctionnement stable de l'interrupteur.

Gestion facile des opérations et des opérations

◇ Prise en charge de la gestion de cluster de plate-forme NMS.

◇ Prend en charge la surveillance CPU, la surveillance de la mémoire, la détection Ping,EtDétection de longueur de câble.

◇ Prise en charge des statistiques RMON, du journal système et du trafic portuaire pour faciliter l'optimisation et la transformation du réseau.

◇ Prise en charge HTTPS, SSLV3, SSHV1/V2,Et d'autres méthodes de cryptage, rendant la gestion plus sûre.

◇ Prend en charge LLDP pour faciliter le système de gestion de réseau pour interroger et juger de l'état de communication du lien.

◇ Prend en charge la gestion du réseau Web, la ligne de commande CLI (Console, Telnet), SNMP (V1/V2/V3) et toute autre gestion et maintenance diversifiée.

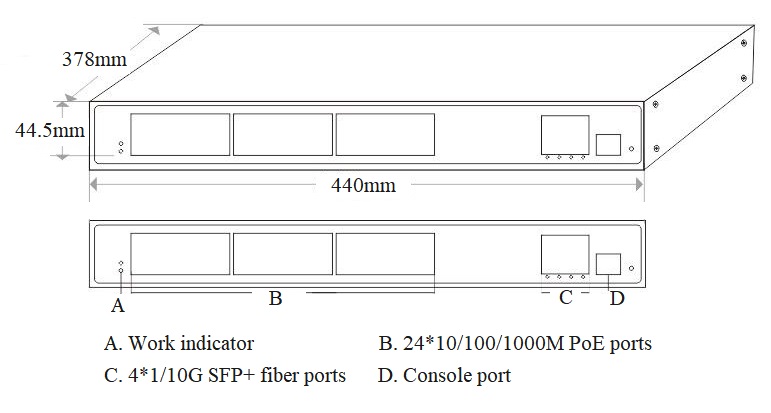

DIMENSION

COMMANDE DES INFORMATIONS

Modèle	Description	Alimentation intégrée
ONV-IPS56028PFM	Commutateur PoE industriel géré par L2 avec ports RJ45 2410/100/1000M et ports fibre SFP + 41/10G de liaison montante. Le port 1-24 peut prendre en charge la norme IEEE 802.3 af/at PoE. Il alimentation double redondante intégrée et installation d'armoire standard 1U/19 ”.	2*400W
ONV-IPS56028PFM-at		2*600W
Remarque:Le module optique n'est pas inclus et doit être acheté séparément.

LISTE D'EMBALLAGE

Liste d'emballage	Contenu	Qté	Unité
	Commutateur PoE industriel géré par liaison montante à 28 ports 10G	1	Ensemble
	Câble adaptateur RJ45-DB9	1	PC
	Câble d'alimentation AC	1	PC
	Kits de montage (oreille suspendue)	1	Ensembles
	Guide de l'utilisateur	1	PC
	Carte de garantie et certificat de conformité	1	PC

Module optique

Produit	Modèles	Description	Unités
1,25gModule optique	2630-G	IndustrielModule optique SFP, 1.25G multi-Mode double fibre 850nm, distance de transmission: 550m, interface LC, prend en charge la fonction DDM et le branchement à chaud.	PC
	2632-G	IndustrielModule optique SFP, 1.25G unique-Mode double fibre 1310nm, distance de transmission: 20km, interface LC, prend en charge la fonction DDM et le branchement à chaud.	PC
	2612-T-G	IndustrielModule optique SFP, fibre unique monomode 1.25G TX1310nm/RX1550nm, distance de transmission: 20km, interface LC, prend en charge la fonction DDM et le branchement à chaud.	PC
	2613-R-G	IndustrielModule optique SFP, fibre unique monomode 1.25G TX1550nm/RX1310nm, distance de transmission: 20km, interface LC, prend en charge la fonction DDM et le branchement à chaud.	PC
	2612-T-G-SC	IndustrielModule optique de SFP, 1.25G, fibre simple unimodale TX1310nm/RX1550nm, distance de transmission: 20km,SInterface C, fonction de support DDM et branchement à chaud.	PC
	2613-R-G-SC	IndustrielModule optique de SFP, 1.25G, fibre simple unimodale TX1550nm/RX1310nm, distance de transmission: 20km,SInterface C, fonction de support DDM et branchement à chaud.	PC
10GModule optique	6630-G	Module optique industriel de SFP, 10G double fibre multimode 850nm, distance de transmission: 300m,Interface LC, fonction DDM et supports de branchement à chaud.	PC
	7832-G	Module optique industriel SFP +, 10G double fibre monomode 1310nm, distance de transmission: 20km,Interface LC, fonction DDM et supports de branchement à chaud.	PC
	7832-33-G	Module optique industriel de SFP +, 10G fibre simple monomode TX1330nm/ RX1270nm, distance de transmission: 20km,Interface LC, fonction DDM et supports de branchement à chaud.	PC
	7832-27-G	Module optique industriel de SFP +, 10G fibre simple monomode TX1270nm/ RX1330nm, distance de transmission: 20km,Interface LC, fonction DDM et supports de branchement à chaud.	PC

PRODUIT CONNEXE

Modèle	Description
ONV-IPS56036PFM	L2 + a contrôlé le commutateur PoE industriel avec les ports RJ45 de 2410/100/1000M et les ports combinés de fibre de 8100/1000M SFP et les ports de fibre de la liaison montante SFP + de 4*1/10G. Le port 1-24 peut soutenir la norme d'IEEE 802.3 af/at PoE. Il peut prendre en charge l'entrée d'alimentation redondante 2AC + DC et l'installation d'armoire standard 1U/19 ".
ONV-IPS56052PFM	L2 + a contrôlé le commutateur industriel de PoE avec les ports RJ45 de 4810/100/1000M et les ports de fibre de la liaison montante SFP + de 41/10G. Le port 1-48 peut soutenir la norme d'IEEE 802.3 af/at PoE. Il peut prendre en charge l'entrée d'alimentation redondante 2AC + DC et l'installation d'armoire standard 1U/19 ".

SPÉCIFICATION TECHNIQUE

Modèle	ONV-IPS56028PFM	ONV-IPS56028PFM-at
Caractéristiques d'interface
Port fixe	Port de commutateur d'alarme (FAULT) 2 * ports d'entrée AC100-240V 1 * Console RS232 port (115200, N, 8,1) 41/10G SFP + ports fibre (données) Ports PoE 2410/100/1000Base-T (données/puissance) 2 * ports d'entrée DC48-57V (protection de polarité inverse)
Port Ethernet	Port 1-24 peut prendre en charge 10/100/1000Base-T(X) auto-détection, full/semi-duplex MDI/ MDI-X auto-adaptation
Paire torsadée Transmission	10BASE-T: Cat3,4,5 UTP (≤ 100 mètres) 100BASE-TX: Cat5 ou UTP ultérieur (≤ 100 mètres) 1000BASE-T: Cat5e ou UTP ultérieur (≤ 100 mètres)
Port de fibre optique	Port de fibre optique SFP 1/10G, par défaut aucun module optique inclus (module monomode/multimode en option, fibre unique/module optique à double fibre. LC)
Expansion du port de fibre optique	Turbo overclocking 2.5G extension de module optique et réseau d'anneau
Câble optique/Distance	Multi-mode: 850nm/ 0 ~ 550m (1.25G), 850nm/ 0 ~ 300m(10G), monomode: 1310nm/ 0-40km, 1550nm/ 0-120km.
Paramètre de puce
Type de gestion réseau	L2
Protocole réseau	IEEE 802.3 10BASE-T, IEEE 802.3i 10Base-T, IEEE 802.3u 100Base-TX, IEEE 802.3ab 1000Base-T, IEEE 802.3z 1000Base-X, IEEE 802.3ae 10GBase-SR/LR, IEEE 802.3x
Mode de transfert	Stocker et avancer (vitesse de plein fil)
Capacité de commutation	128Gbps (non bloquant)
Taux de transfert @ 64 octets	95.23Mpps
CPU(Hz)	800M
DRAM	1G
FLASH	128M
MAC	16K
Mémoire tampon	12M
Cadre Jumbo	12K
Indicateur LED	Système: SYS (jaune), PoE: PoE (vert), Réseau: Lien (jaune), Fibre port: L/A (vert)
Interrupteur de réinitialisation	Oui, maintenez l'interrupteur enfoncé pendant 10 secondes et relâchez-le pour rétablir les réglages d'usine
PoE et alimentation électrique
Port PoE	Port 1-24
POEGestion	Affichage de l'état de travail PoE, port PoE marche/off, distribution de puissance af/at
Pin d'alimentation électrique	1/2 (-) 3/6 ()
Max Puissance Par Port	30W, IEEE 802.3 af/at
PWR total/Tension d'entrée	2*400W/ (AC100-240V)	2*600W/ (AC100-240V)
Consommation de puissance	Veille <20W, pleine charge <380W	Veille <22W, pleine charge <600W
Alimentation électrique	Alimentation intégrée, AC100 ~ 240V 50-60Hz, 5.0A	Alimentation intégrée, AC100 ~ 240V 50-60Hz 6.6A
Port d'entrée de puissance	Port de commutateur d'alarme, 2 * ports d'entrée de puissance AC, 2 * ports d'entrée DC48-57V Conception du double port d'alimentation d'entrée: la priorité de l'alimentation CA prend en charge la protection de connexion anti-retour et passe automatiquement à la connexion CC en cas de panne.
Paramètre physique
Temp/humidité d'opération	-40 °C ~ + 75 °C, 5% ~ 90% HR sans condensation
Temp de stockage/humidité	-40 °C ~ + 85 °C, 5% ~ 95% RH ne se condensant pas
Dimension (L * W * H)	44037844.5mm
Poids net/brut	5,4 kg/6,2 kg	6,2 kg/7,0 kg
Installation	Bureau, 1U/19 ”armoire
Certification et garantie
Protection contre la foudre	IEC61000-4-3 (RS):10 V/m (80-1000MHz) FCC partie 15/CISPR22 (EN55022): Classe A IEC61000-6-2 (Norme industrielle commune) IEC61000-4-9 (champ magnétique pulsé): 1000A/m IEC61000-4-10 (oscillation humide): 30A/m 1MHz IEC61000-4-12/18 (onde de choc): CM2.5kV, DM1kV Niveau de protection: IP30, protection contre la foudre: 6KV 8/20us IEC61000-4-4(EFT): Câble d'alimentation: ± 4kV, câble de données: ± 2kV IEC61000-4-16 (transmission en mode commun): 30V, 300V, 1s IEC61000-4-2 (ESD): Décharge de contact ± 8kV, décharge d'air ± 15kV IEC61000-4-6 (transmission de fréquence radio): 10V(150kHz ~ 80MHz) IEC61000-4-8 (champ magnétique de fréquence de puissance): 100A/m, 1000A/m, 1s-3s IEC61000-4-5 (Surge): Câble d'alimentation: CM ± 4kV/ DM ± 2kV, câble de données: ± 4kV
MÉcaniquePRoperties	IEC60068-2-6 (anti vibration), IEC60068-2-27 (antichoc), IEC60068-2-32 (chute libre)
Certification	Marque CE, commerciale, EN62368-1 CE/LVD, FCC Partie 15 Classe A, RoHS
Garantie	5 ans, entretien à vie.
Caractéristique de gestion réseau
Interface	Gestion d'écoulement en temps réel du port (intervalle de débit) Suppression des tempêtes de diffusion en fonction du taux de port Port optique SFP module DDMI diagnostic numérique en temps réel Port EEE Green Ethernet Configuration et vue d'état d'économie d'énergie Contrôle de flux IEEE 802.3x (Full duplex), mécanisme de protection des exceptions de port Limitez le taux de trafic de paquets entrant et sortant, la mini granularité is16Kbps et max est de 1Gbps
Caractéristique L3	Entrées 1024 protocole ARP max Route statique, RIPv6 1/v2, RIPng, OSPFv1/v2, OSPFv3 Fonction de gestion de réseau L2, gestion à double pile IPV4/ IPV6
VLAN	Configuration du port d'accès, coffre, hybride, IEEE 802.1q VLAN vocal, protocole VVRP VLAN, VLAN basé sur port (4K) VLAN basé sur le protocole, VLAN basé sur l'adresse MAC, configuration QinQ
PortAGrégation	Agrégation dynamique LACP, agrégation statique, groupes d'agrégation max 14 et ports max 8 par groupe.
Arbre à sonner	Garde BPDU STP, filtrage BPDU et transfert BPDU STP (IEEE802.1d), RSTP (IEEE802.1w), MSTP (IEEE802.1s)
Réseau d'anneau ERPS	ERPS, temps de récupération inférieur à 20ms, ITU-T G.8032
Multidiffusion	MLD Snooping, Multidiffusion VLAN Déconnexion rapide de l'utilisateur, MVR (enregistrement VLAN multicast) IGMP Snooping v1/v2/v3 et 1024 groupes de multidiffusion au plus
Mirroring	Réalisation du trafic bidirectionnel pour les ports de base Prend en charge la mise en miroir de 1 à plusieurs, prend en charge jusqu'à 4 sessions de port
QoS	Limite de débit basée sur le débit, redirection basée sur le débit Algorithme de planification des files d'attente (SP, WRR, SP WRR) Filtrage de paquets basé sur le flux, 8 * files d'attente de sortie de chaque port Cartographie prioritaire 802.1p/ DSCP, QoS Diff-Serv, marque/remarque prioritaire
ACL	Distribution ACL basée sur le port et le VLAN L2-L4 fonction de filtrage des paquets, correspondant au premier message de 80 octets et fournit des définitions ACL basées sur l'adresse MAC source, l'adresse MAC de destination, l'adresse IP source, l'adresse IP de destination, le type de protocole IP, port TCP/UDP, plage de ports TCP/UDP, VLAN, etc.
Sécurité	Authentification basée sur le port IEEE802.1X SSL garantit la sécurité de la transmission de données Fonction de liaison Quad des ports IP MAC VLAN Limite d'apprentissage d'adresse MAC, trou noir d'adresse MAC Fonction de garde de source IP, certification AAA et RADIUS Attaque anti DOS, suppression des messages de diffusion de port Gestion hiérarchique des utilisateurs et protection des mots de passe SSH 2.0 fournit un canal crypté sécurisé pour la connexion de l'utilisateur Mécanisme de sauvegarde des données hôtes, fonction de détection d'intrusion ARP Isolation de port, protection d'adresse de source IP, fonction de limite de vitesse de message ARP
DHCP	DHCP Client, DHCP Snooping, DHCP Serveur
Gestion	Protocole de découverte de couche de liaison (LLDP) Horloge NTP, gestion du réseau Web (https) Gestion du téléchargement et du téléchargement de fichiers FTP, TFTP Console/ Telnet/ CLI/ SSH configuration de ligne de commande Gestion de cluster de plateforme NMS ONV (SNMP LLDP) Restauration en un clic, affichage du statut d'utilisation instantanée du processeur SNMP V1/V2/V3, contrôle de l'état du câble, détection Ping, journal de travail système
Système	Navigateur Web: Mozilla Firefox 2.5 ou supérieur, Google Chrome V42 ou supérieur, Cat5 et câble Ethernet supérieur TCP/IP, adaptateur réseau et système d'exploitation réseau (tel que Microsoft Windows, Linux, Mac OS X) installé sur chaque ordinateur dans le réseau Cat5 et câble Ethernet ci-dessus
