Commutateur PoE industriel à 6 ports Gigabit

Modèle： ONV-IPS3064P

Commutateur PoE industriel non géré avec ports RJ45 6*10/100/1000M. Le port 1-4 peut soutenir la norme d'IEEE 802.3 af/at PoE. Il peut prendre en charge la double entrée d'alimentation CC et le montage sur rail DIN.

Je veux faire une enquête

Aperçu
Spécification technique
Application
Documents
Produits connexes

APERÇU

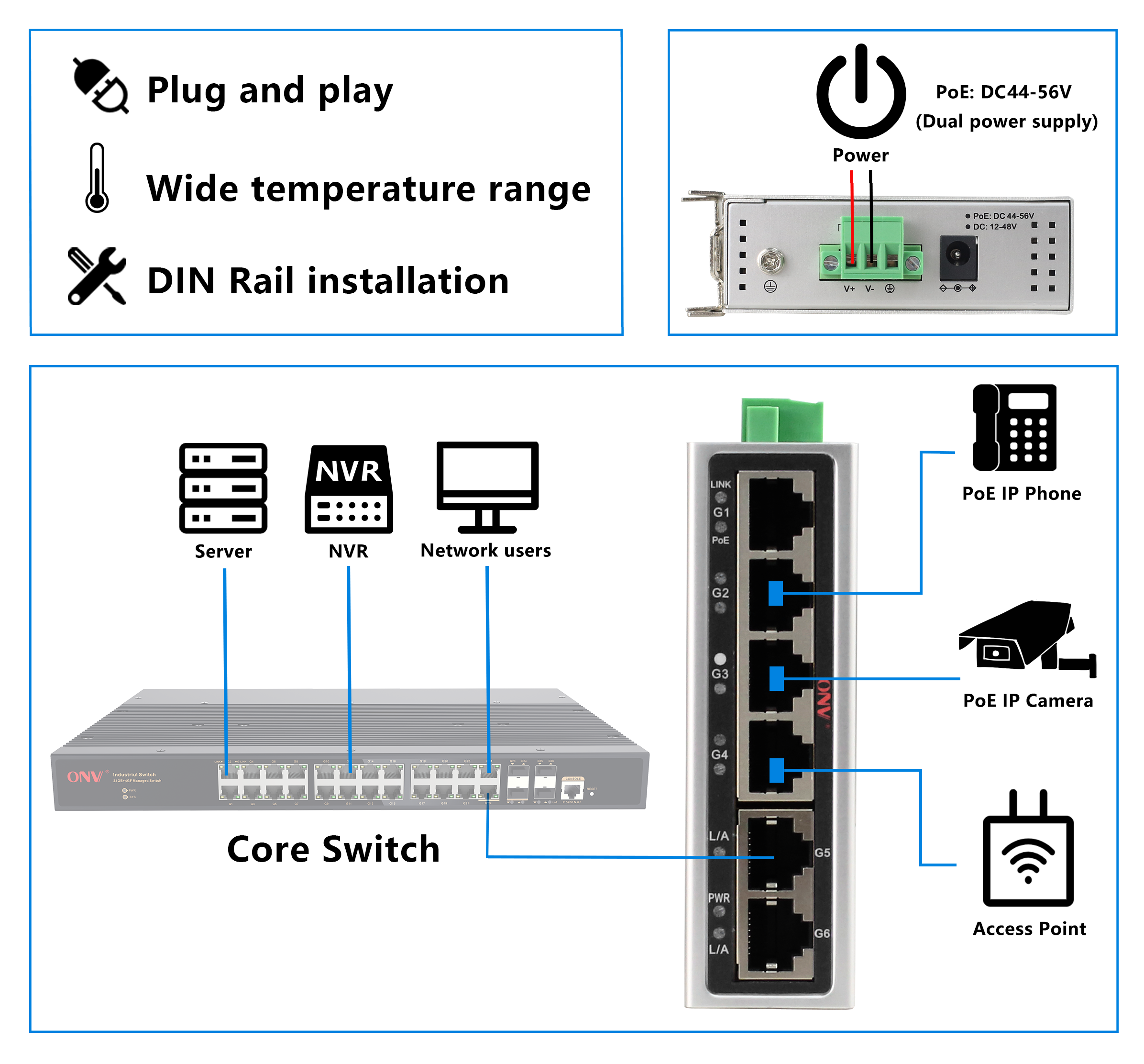

LeONV-IPS3064PEst un commutateur industriel de PoE de gigabitDéveloppé indépendamment par ONV. Il a des ports RJ45 adaptatifs de 6*10/100/1000M.Le port 1-4 peut soutenir IEEE802.3Af/à la norme PoEEt sPuissance de PoE d'ingle-port jusqu'à 30W.En tant que dispositif d'alimentation PoE, il peut détecter et reconnaître automatiquement l'équipement de réception de puissance qui répond à la norme et fournir de l'énergie via le câble réseau. Il peut alimenter des terminaux PoE tels que des AP sans fil, des caméras IP et des capteurs industriels via le câble réseau. Il répond également à l'environnement réseau qui nécessite une alimentation PoE haute densité. Il convient au transport intelligent, au transit ferroviaire, à l'industrie énergétique, aux mines, au pétrole et au transport maritime. Les scènes industrielles telles que la métallurgie et l'énergie verte, la construction forment un réseau de communication rentable, stable et fiable. Mode non géré, plug and play, pas de configuration, facile à utiliser.

CARACTÉRISTIQUE

Expédition de vitesse de fil de gigabit

◇Soutenez l'expédition non bloquante de fil-vitesse.

◇Appui duplex basé sur IEEE802.3x et semi-duplex basé surBAckpressure.

◇Soutien gigabitRJ45Connexion de ports, de grande vitesse et de bande passante élevée pour répondre aux besoins de divers scénarios.

IntelligentAlimentation PoE

◇Conformez-vous à IEEE 802.3 af/à la norme de PoE, identifiez automatiquement des dispositifs de PoE pour l'alimentation d'énergie, et n'endommagez pas des dispositifs non-PoE.

◇4*10/100/1000Les ports RJ45 Base-T peuvent prendre en charge l'alimentation PoE pour répondre aux besoins de l'alimentation PoE dans divers scénarios dans le domaine industriel.

◇Système prioritaire pour le port PoE, il alimentera le port de niveau de haute priorité d'abord lorsque le budget d'alimentation est insuffisant et évitera le surmenage de l'appareil.

Stable et fiable

◇CCC, CE, FCC, RoHS.

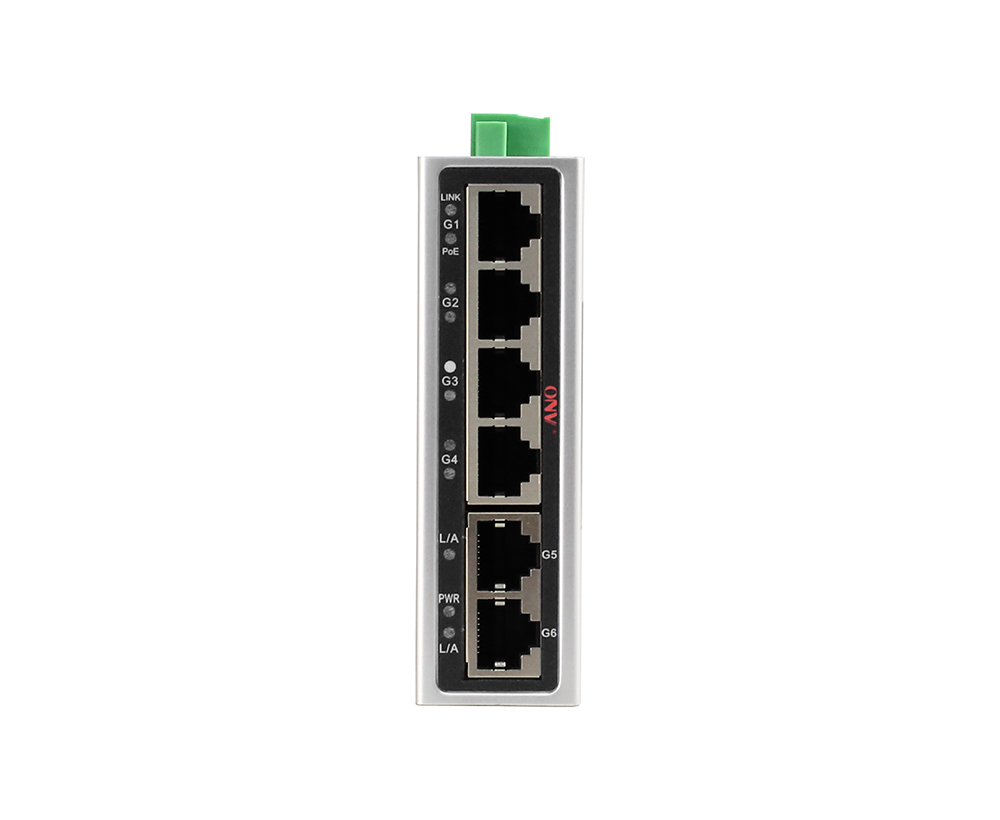

◇Le panneau convivial peut montrer le statut de dispositif par l'indicateur de LED de PWR, lien,EtPoE.

◇Consommation de puissance faible, logement d'alliage d'aluminium, et excellente dissipation thermique pour assurer l'opération stable du commutateur.

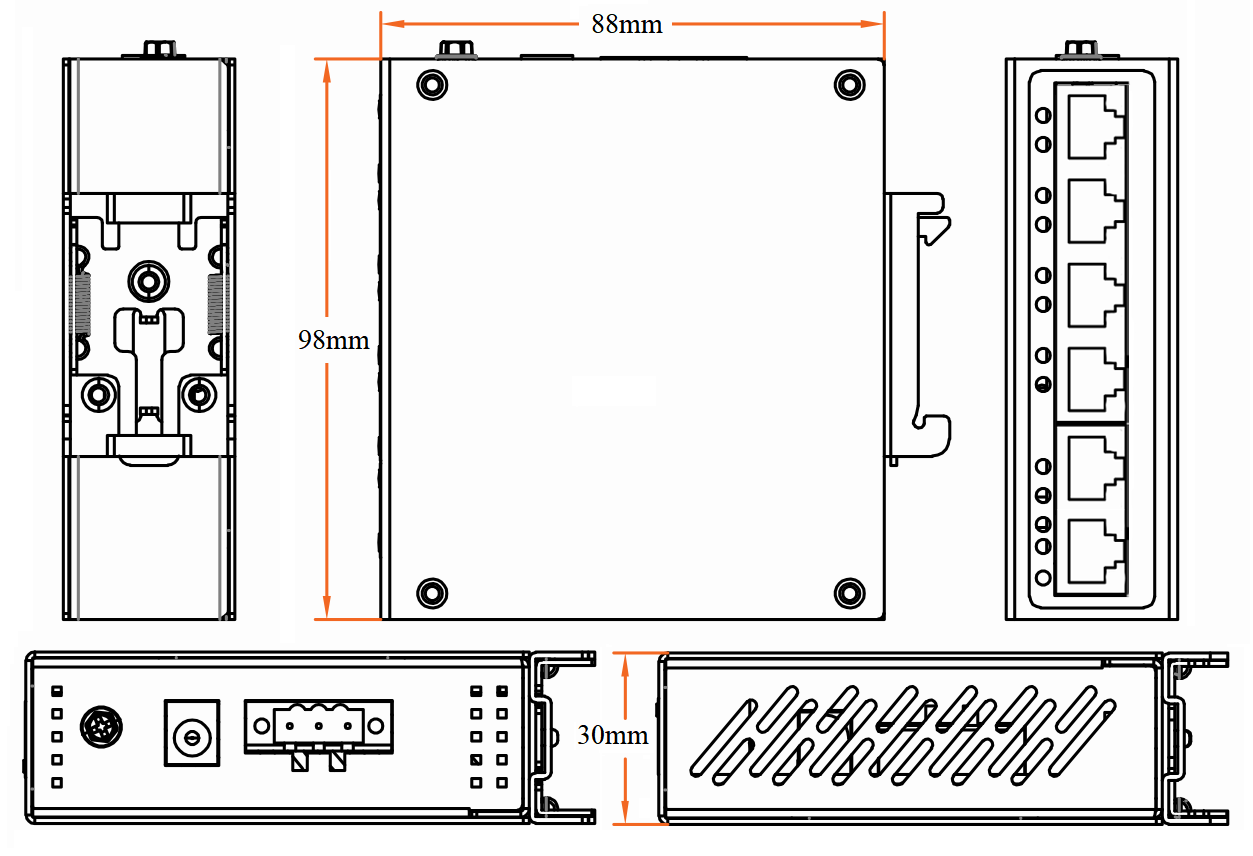

DIMENSION

INFORMATIONS SUR LA COMMANDE

Modèle	Description	Alimentation électrique recommandée
ONV-IPS3064P	Commutateur PoE industriel non géré avec ports RJ45 6*10/100/1000M. Port 1-4Peut soutenir la norme d'IEEE 802.3 af/at PoE. Il peut prendre en charge la double entrée d'alimentation CC et le montage sur rail DIN.	60W/120W
Remarque:L'alimentation n'est pas incluse et doit être achetée.

LISTE D'EMBALLAGE

Liste d'emballage	Contenu	Qté	Unité
	Commutateur PoE industriel Gigabit à 6 ports	1	SEt
	Guide de l'utilisateur	1	PC
	Carte de garantie et certificat de conformité	1	PC

ALIMENTATION ÉLECTRIQUE

Produit	Modèle	Description	Unité
Adaptateur d'alimentation de bureau 65W	GWS-AP65-52	Le bureau 65W choisissent l'ensemble d'adaptateur de puissance de sortie Tension d'entrée: AC100V ~ 240V 50-60Hz, 1.1A Tension de sortie: DC52V, 1.25A Température d'opération: -20 ℃ à + 65 ℃	PC
Adaptateur de puissance de bureau 110W	GWS-AP110-52	Le bureau 110W choisissent l'ensemble d'adaptateur de puissance de sortie Tension d'entrée: AC100V ~ 240V 50-60Hz, 2.0A Tension de sortie: DC52V, 2.15A La température d'opération: -20 ℃ à 65 ℃	PC
Alimentation d'énergie industrielle de rail de 60W DIN	GWS-DP60-48	Le rail 60W DIN choisissent l'ensemble d'alimentation de puissance de sortie Tension d'entrée: AC100V ~ 240V 50-60Hz, 1.0A Tension de sortie: DC48V, 1.25A La température d'opération: -40 ℃ à 70 ℃	PC
Alimentation d'énergie industrielle de rail de 120W DIN	GWS-DP120-48	Rail DIN 120W seul ensemble d'alimentation de sortie Tension d'entrée: AC100V ~ 240V 50-60Hz, 2.3A Tension de sortie: DC48V, 2.5A La température d'opération: -40 ℃ à 70 ℃	PC

SPÉCIFICATION TECHNIQUE

Modèle	ONV-IPS3064P
Caractéristiques de l'interface
Port fixe	Ports de la liaison montante RJ45 de 210/100/1000Base-T (Données) Ports de 410/100/1000Base-T PoE (données/ Puissance)
Port Ethernet	Le port 1-6 peut soutenir 10/100/1000Base-T(X) auto-détection, plein/auto-adaptation semi-duplex de MDI/ MDI-X
Transmission paire torsadée	10BASE-T: Cat3,4,5 UTP (≤ 100 mètres) 100BASE-TX: Cat5 ou plus tard UTP (≤ 100 mètres) 1000BASE-T: Cat5e ou plus tard UTP (≤ 100 mètres)
Paramètre de puce
Protocole réseau	IEEE 802, 3 10BASE-T, IEEE 802.3i 10Base-T,IEEE 802.3u 100Base-TX, IEEE 802.3ab 1000Base-T, IEEE 802.3x
Mode de transmission	Store et Forward (Vitesse du fil complet)
Capacité de commutation	12Gbps (non)N-Blocage)
Expédition Taux @ 64 octet	8,93 Mpps
MAC	8K
Mémoire de tampon	2M
Cadre Jumbo	9.2K
Indicateur de LED	Puissance: PWR (vert), Réseau: Lien G1-G4 (Vert), POE: PoE G1-G4 (Vert)
PoE et alimentation
Port PoE	Port 1-4
Pin d'alimentation d'énergie	1/2( ) 3/6(-)
Puissance maximum par port	30W, IEEE 802.3 Af/à
Consommation de puissance	Veille <5W, pleine charge Af <60W,À <120W
Tension d'entrée/interface	DC44 à 56V, 3P terminal industriel etDC Jack de puissance,Protection d'anti-inverse de soutien
Alimentation électrique	Non, en option 48V/36W ou 48V/60W alimentation industrielle
Paramètre physique
Opération TEp/Humidité	-40 ~ + 75 °C, 5% ~ 90% RH sans condensation
Stockage TEp/Humidité	-40 ~ + 85 °C, 5% ~ 95% RH non condensant
Dimension	988830mm
Poids net/brut	0.25Kg/0,35Kg
Installation	Bureau,35mmDINRAIL
Certification et garantie
Protection contre la foudre	Niveau de protection: IP30 Protection contre la foudre: 6KV 8/20us IEC61000-4-3 (RS):10 V/m (80 ~ 1000MHz) FCC partie 15/CISPR22 (EN55022): Classe A IEC61000-6-2 (Norme industrielle commune) IEC61000-4-9 (champ magnétique pulsé): 1000A/m IEC61000-4-10 (oscillation amortie): 30A/m 1MHz IEC61000-4-12/18 (onde de choc): CM2.5kV, DM1kV IEC61000-4-4(EFT): Câble d'alimentation: ± 4kV, câble de données: ± 2kV IEC61000-4-16 (transmission de Commun-mode): 30V, 300V, 1s IEC61000-4-2 (ESD): décharge de contact de ± 8kV, décharge d'air de ± 15kV IEC61000-4-6 (transmission de radiofréquence): 10V(150kHz ~ 80MHz) IEC61000-4-8 (champ magnétique de fréquence de puissance): 100A/m, 1000A/m, 1s-3s IEC61000-4-5 (montée subite): Câble d'alimentation: CM ± 4kV/ DM ± 2kV, câble de données: ± 4kV
Propriétés mécaniques	IEC60068-2-6 (Anti Vibration), IEC60068-2-32 (Chute Libre), IEC60068-2-27 (Anti Choc)
Certification	Marque de la CE, message publicitaire, EN62368-1 de CE/LVD, classe A, RoHS de la partie 15 de FCC
Garantie	5 ans, entretien perpétuel.
