Introduction du projet

L'école secondaire affiliée de NUA est affiliée à l'Université des Arts de Nanjing. Il est situé à l'Université des Arts de Nanjing. Il a été fondé en 1958, avec 25 000 mètres carrés et 20 classes. Il dispose d'installations d'enseignement et de vie modernes complètes. Le système de vidéosurveillance du réseau optique a été stationné sur le campus l'un après l'autre, devenant un moyen technique important pour le campus de faire un bon travail dans la sécurité du campus.

ContexteNEeds

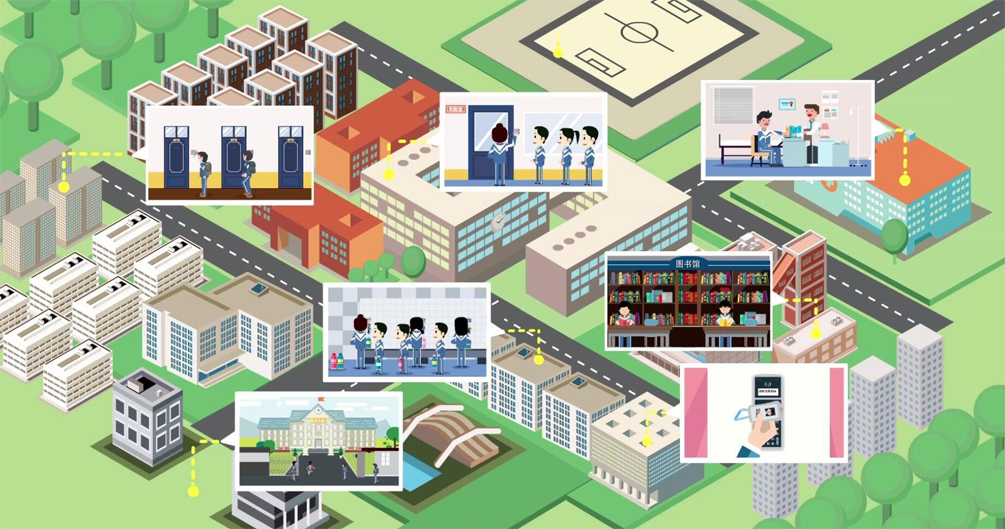

En raison du nombre croissant de personnes et de véhicules entrant et sortant du campus, afin d'assurer la sécurité et la sécurité des étudiants personnels et des biens, des systèmes de vidéosurveillance, des systèmes de gestion des véhicules, des systèmes de gestion des alarmes ont émergé. Combiné avec la plate-forme de supervision complète du campus intelligent, la supervision complète et complète de l'ensemble du campus est réalisée. le problème global des systèmes de sécurité est devenu une blessure grave dans le processus d'utilisation. Comme de plus en plus de sous-systèmes sont construits, chaque sous-système fonctionne indépendamment et contrôle, et le phénomène de l'île de l'information est grave, et le problème émerge progressivement.

CampusSolution de surveillance de la sécurité

Le système de schéma combine des méthodes de gestion intelligentes, utilise une technologie d'analyse intelligente et utilise simultanément un système de vidéosurveillance, un système de gestion des véhicules, un système de gestion du contrôle d'accès et un système de gestion des alarmes pour gérer de manière exhaustive les personnes, les véhicules et les objets à l'intérieur et à l'extérieur du campus et modifier la surveillance passive pour prendre l'initiative. Défense, la plate-forme de gestion centrale peut également intégrer d'autres systèmes de sécurité dans les collèges et les universités pour parvenir à un partage d'informations, une liaison unifiée et améliorer le niveau global de gestion de la sécurité du campus.

L'architecture de transmission est le «réseau de neurones» du système de surveillance du réseau. Pour assurer les exigences de bande passante de la transmission d'image et du stockage en temps réel, le système de vidéosurveillance réseau doit utiliser un réseau dédié, avecGigabitFibre comme épine dorsale, 100MAccès et réserve pour l'avenir. Capacité d'expansion méga. Le centre de surveillance met en place le commutateur central pour agréger toutes les données vidéo de chaque zone et du centre de commande secondaire.

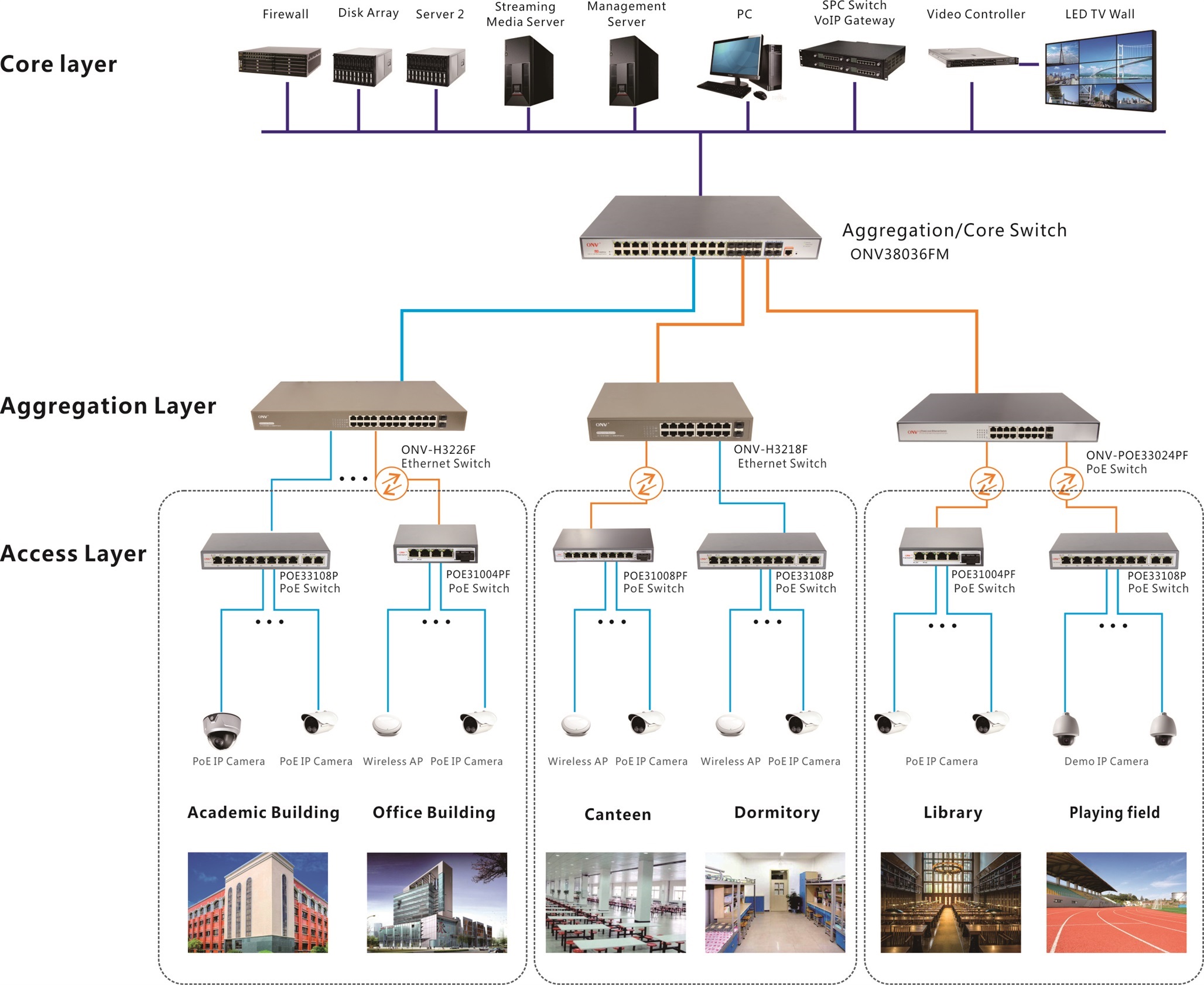

Architecture topologique

Un réseau de topologie en étoile est conçu pour mettre en œuvre une architecture à deux couches, et une topologie simple améliore la stabilité du système.

Configuration de la capacité de commutation

La couche d'accès adopte un fond de panier de gigabit, et un grand commutateur d'alimentation d'énergie de PoE de cache pour installer le lien le plus élevé de capacité de commutation de configuration

Lien moyen

Les liens de la couche d'accès sont tous basés sur le principe de proximité, utilisant la connexion et la transmission de câble réseau CAT6, puis connectés à chaque commutateur d'agrégation d'unité via le port de liaison montante de chaque commutateur d'alimentation, réduisant la série multi-niveaux, pratique pour l'ensemble du système après l'achèvement Gestion et maintenance.

Configuration de l'appareil

La couche d'accès adopte la série commerciale optique de la vidéo de réseau (ONV) 8/24 commutateur de fibre de PoE de gigabit de ports comme épine dorsale, et 8/18/28 accès de commutateur d'alimentation d'énergie de PoE de sécurité de gigabit de ports.

Application Produit

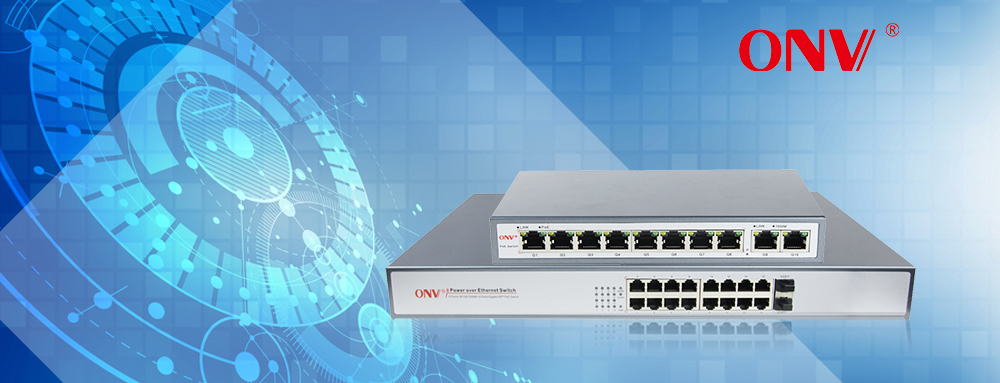

CommercialSCommutateur de PoE d'eries

Conception d'interface flexible, grande capacité de commutation, conception d'architecture non bloquante

Adoptez la solution classe de l'entreprise de puce de commutateur d'Ethernet, conformez-vous à IEEE 802.3 10BASE-T, IEEE 802.3u 100BASE-TX, IEEE 802.3ab 1000BASE-T, norme internationale d'IEEE 802.3z.

Adoptant la solution futée de puce d'alimentation d'énergie d'Ethernet de militaire-catégorie de Microsemi, le protocole entier met en application des normes internationales d'IEEE802.3af et d'IEEE802.3at;

Conception de performance de réseau très fiable, forte capacité anti-interférence, assurant une transmission de données fiable;

Protection 4KV, mode commun 6KV de protection d'anti-montée subite de port d'entrée de puissance;

Protection IP30, enveloppe en acier galvanisée en métal;

Installation de bureau/armoire 19 pouces

Chaque port peut soutenir l'expédition non-bloquante de fil-vitesse, et la transmission est plus lisse;

Stockez et avancez le mode fonctionnant (la vitesse linéaire peut être atteinte dans 64 ~ 1536 longueur de cadre);

Passé ccc, CE, FCC, essai de certification de RoHS

Assurance de produit pour l'assurance de produit de la Chine Taiping, promesses d'alimentation d'énergie d'Ethernet ne brûlent jamais le dispositif d'accès, assurance de la qualité, entretien de vie;

La conception d'optimisation de représentation de transmission de réseau, Cat.5e UTP peut facilement réaliser la transmission de signal à moins de 100 mètres; Port de fibre de SFP de liaison montante de gigabit, facile à se relier.

Les produits de l'ONV ont passé la certification du système de qualité ISO9001, contrôlent strictement le processus de production des produits, et les produits sont stables et fiables.

Le plus grand fabricant, support technique et service après-vente de l'industrie de la transmission PoE est fiable et sans souci.

L'hôte a une faible consommation d'énergie, une conception de refroidissement actif du ventilateur, un boîtier en acier et en métal galvanisé et une excellente dissipation thermique pour assurer un fonctionnement stable du produit.

Sécurité EthernetSSorcière
