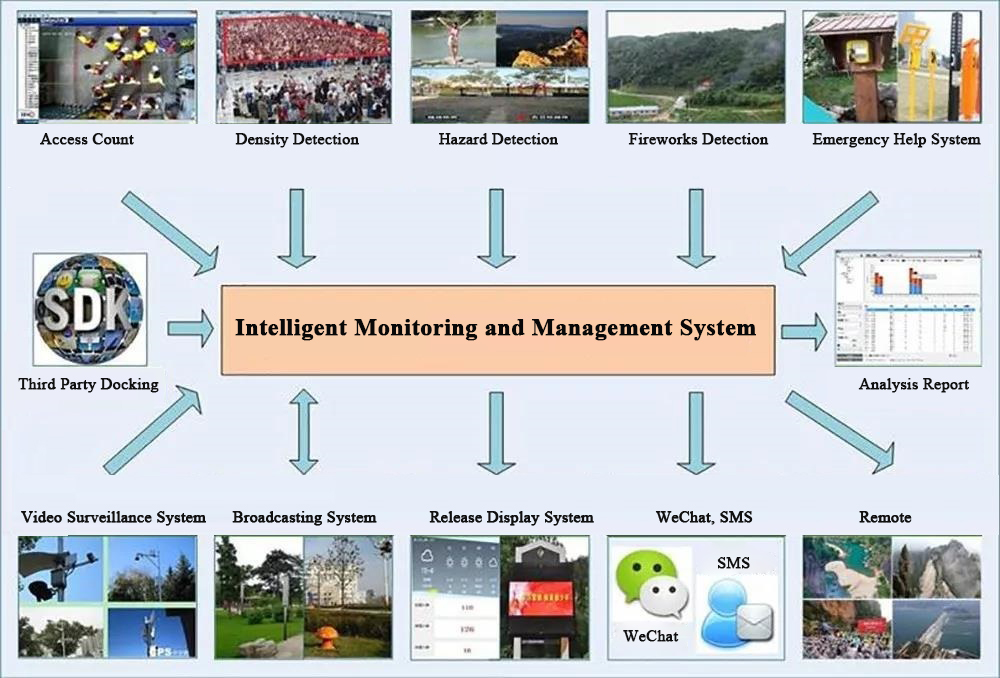

Les loisirs font partie intégrante de la vie. Le sport de plein air est le premier choix pour les loisirs et le divertissement. Il y a beaucoup de taches scéniques, zone étendue, grande mobilité des personnes, et beaucoup de circulation, qui apporte de grandes pressions à la gestion de la région scénique de montagne de Sanbai. En utilisant la technologie de haute technologie, comment construire Sanbai Mountain zone scénique intelligente, la formation d'un système de surveillance et de protection de la sécurité tous azimuts est imminente.

Rectification originale du système de réseau

Il existe de nombreux points de réglage et un trafic de données important dans la zone pittoresque. La construction de réseau privé vidéo précoce manque de la planification globale du réseau privé vidéo.

Câblage difficile à poser

La grande surface de la zone scénique est complexe, l'équipement couvre une large zone et la distance est longue. Les câbles et les fibres optiques doivent être posés pour le réseau privé vidéo, et le travail de pose est difficile.

Transformation vidéo précoce

Dans le réseau privé vidéo construit dans les premiers jours, la sélection de l'équipement réseau est trop bas de gamme pour supporter efficacement la transmission vidéo haute définition.

Le système de stockage de vidéosurveillance est relativement rétrograde et ne peut pas gérer efficacement l'enregistrement vidéo.

Les nombreux accords sur les marques d'équipements ne sont pas propices à la collecte centralisée et à la gestion unifiée.

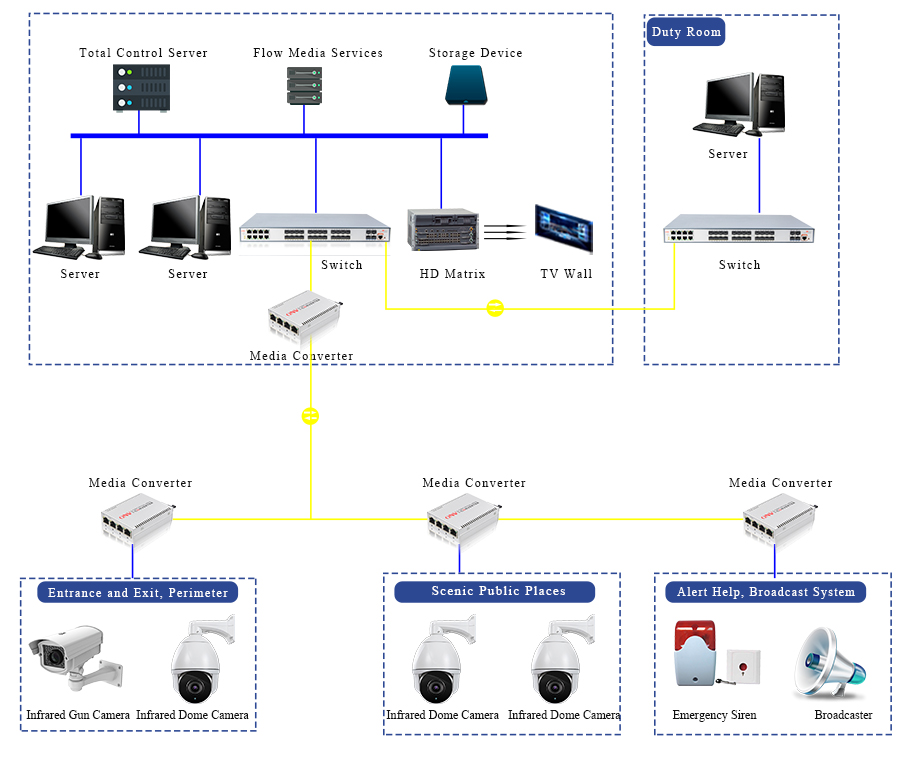

Topologie du système

Les commutateurs de base d'agrégation vidéo réseau optique peuvent recevoir et surveiller de manière exhaustive l'équipement de couche d'accès en 7 × 24h, satisfaisant la direction de développement d'un réseau de sécurité, intelligent et haute définition, avec une fiabilité élevée, une haute qualité et une capacité de commutation élevée. La gestion, l'évolutivité et d'autres caractéristiques, peuvent être multimédia, transmission à longue distance.

Architecture topologique

Un réseau de topologie en étoile est conçu pour mettre en œuvre une architecture à deux couches, et une topologie simple améliore la stabilité du système.

Configuration de la capacité de commutation

La couche de noyau utilise un commutateur de fibre de l'Ethernet 1/10G pour établir un haut-largeur de bande, lien optique à haute efficacité de transmission.

Lien moyen

Les liens de couche d'accès sont tous basés sur le principe de la proximité, utilisant la connexion et la transmission de câble de réseau Cat6, et alors relié à chaque commutateur d'agrégation d'unité par le port de liaison montante de chaque commutateur de PoE, réduisant la série multiniveau, commode pour le système entier après la gestion d'achèvement et entretien.

Configuration de l'appareil

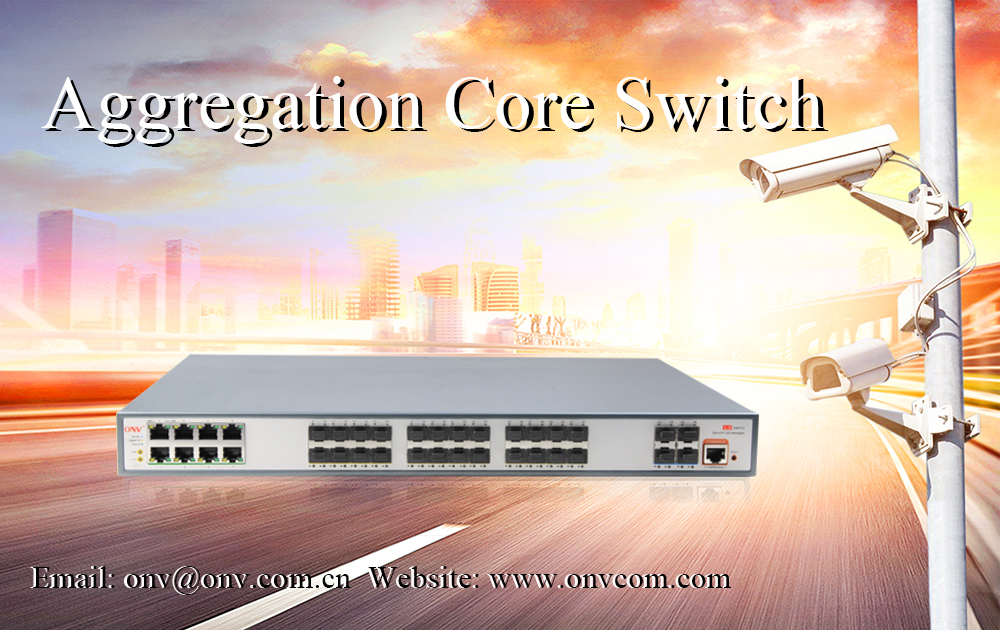

La couche de noyau adopte la vidéo optique de réseau (ONV) 36-port L3 10G a contrôlé le commutateur d'Ethernet. (ONV36368FM)

Application Produit

Une combinaison de port Ethernet et de port fibre SFP pour répondre aux exigences de mise en réseau de divers scénarios.

Ports de 8*10/100/1000Base-T RJ45 et fentes de fibre de 24*100/1000Base-X SFP et de 4*1/10G SFP.

IEEE802.1Q VLAN, division flexible de VLAN, voix VLAN, et configuration de QinQ.

QoS, mode prioritaire basé sur 802.1P, port et DSCP, algorithme de planification de file d'attente comprenant Equ, SP, WRR ,SP WRR.

ALC, paquet de données de filtre en configurant les règles correspondantes, en traitant l'autorisation d'opération et de temps, et fournissent le contrôle d'accès flexible et sûr.

IGMP V1/V2 et IGMP Snooping.

ERPS/STP/RSTP/MSTP.

Agrégation statique et dynamique.

Authentification 802.1X, isolement des ports, contrôle des tempêtes.

Gestion Web, ligne de commande CLI (Console, Telnet), SNMP (V1/V2/V3).

HTTPS, SSLV3 et SSHV1/V2.

Surveillance CPU, surveillance de la mémoire, test Ping et diagnostic de câble.
