Le système de surveillance de tunnel de route inclut des systèmes d'éclairage, des systèmes de ventilation, des systèmes d'alarme d'incendie, des systèmes de contrôle du feu, des systèmes de téléphone de secours, des systèmes de radiodiffusion, etc. En raison de l'environnement relativement complexe dans le tunnel de route, l'utilisation des commutateurs industriels d'Ethernet pour former un réseau d'anneau de fibre optique a les fonctions de la redondance rapide, La température large, niveau élevé de protection, et interférence électromagnétique forte.

La longueur totale du tunnel de Tianchi est de 2900 mètres et celle du tunnel de Zhuanbao est de 1255 mètres. En raison de l'âge de la construction du tunnel, le système de surveillance du tunnel a été mis à niveau pour la sécurité routière.

Système de surveillance de tunnelREquirement

▲ Design industriel avec une grande fiabilité.

▲ Soutenir la capacité d'accès multi-services.

▲ Rencontrez l'environnement d'application automobile.

Contrôle intégré de gestion de réseau de soutien de ▲.

▲ Un réseau unifié de surveillance vidéo et environnementale.

▲ Communication réseau ininterrompue entre le tunnel et le centre de contrôle.

SolutionDEsign

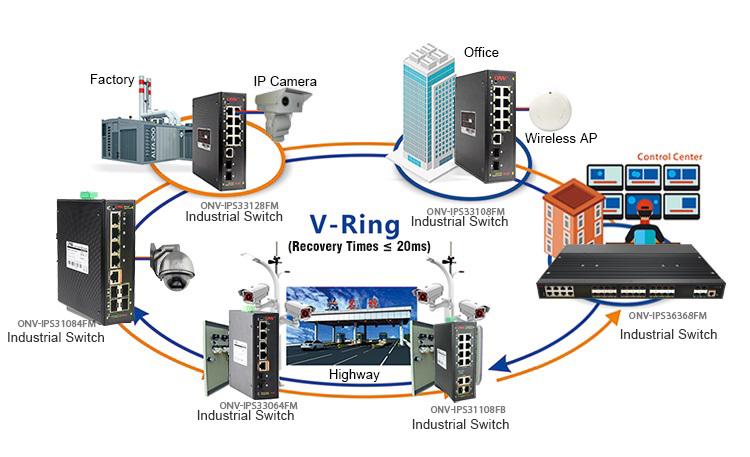

En raison de la particularité de la section et de la structure de tunnel, adopte le V-anneau de protocole de redondance de réseau d'ONV, il peut soutenir G.8032 (ERPS), jusqu'à 255 anneaux, et chaque anneau 254 dispositifs.L'adoption de la conception du réseau en anneau peut garantir que le réseau fonctionne sans interruption pour répondre aux exigences opérationnelles de la surveillance des tunnels et d'autres systèmes. Chaque sous-système utilise la transmission réseau en anneau de fibre optique Gigabit pour assurer la transmission stable des données vidéo. Le centre de surveillance utilise un commutateur Ethernet géré 10G qui peut prendre en charge le protocole V-Ring.

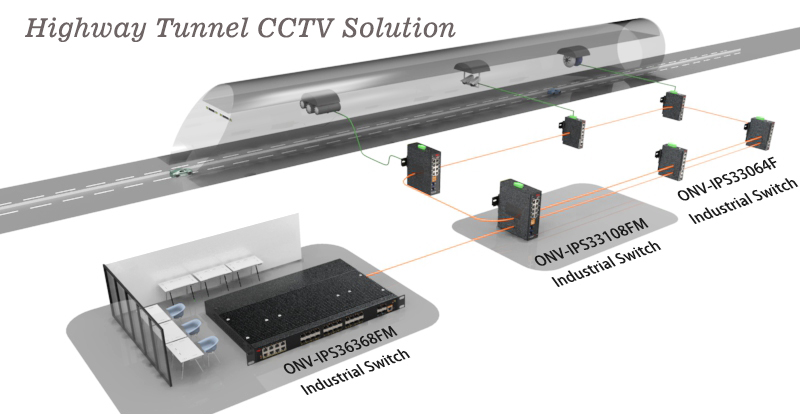

Le commutateur industriel ONV-IPS36368FM modèle a des ports RJ45 de 8*10/100/1000M pour répondre aux besoins d'un grand nombre de transmission vidéo, des ports de fibre de 24*100/1000M SFP, et des ports de fibre de 4*1/10G SFP + avec des modules de SFP peuvent fournir la transmission de fond de fibre. Les produits de la série de commutateurs industriels de marque ONV ont passé les tests EMI et EMS, et le MTBF est jusqu'à 539608 heures. Commutateurs industriels soutien-40 ~ + 85 ° C température de fonctionnement.

SystèmeTOpologie

Topologie Architecture

Une topologie en étoile et une mise en réseau de topologie de réseau en anneau, une topologie simple améliore la stabilité du système.

Configuration de la capacité de commutation

La couche d'accès utilisait des commutateurs de fibre industrielle entièrement gérés en gigabit pour configurer la liaison de capacité de commutation de configuration supérieure.

Lien Moyen

La liaison de couche d'accès utilise le câble réseau Cat6 pour se connecter et transmettre selon le principe de proximité. Il est connecté au commutateur d'agrégation via le port de liaison montante du commutateur d'alimentation, réduisant le nombre de séries à plusieurs niveaux et facilitant la gestion et la maintenance de l'ensemble du système.

Configuration de l'appareil

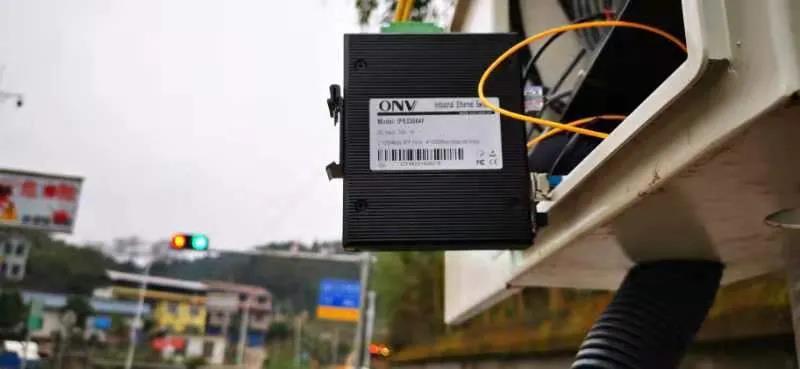

La couche d'accès a utilisé le commutateur Ethernet industriel géré par gigabit à 6 ports et la couche de base a utilisé le commutateur industriel géré par liaison montante 10G à 36 ports.
