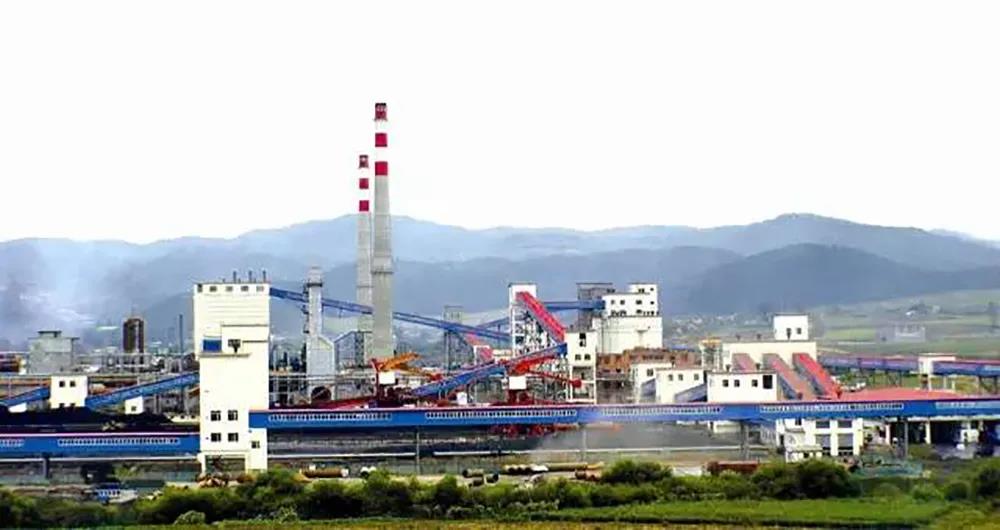

Heilongjiang Jianlong Iron & Steel Co., Ltd. est la plus grande et la plus modernisée entreprise de production d'acier dans la province du Heilongjiang, en Chine. Il a de nombreuses usines subordonnées, couvrant une vaste zone, un personnel compliqué et de nombreuses entrées et sorties. Grâce à la mise en place d'un système de surveillance de la sécurité haute définition, les unités clés, les emplacements clés, la circulation routière et les zones de production au sein de l'usine peuvent être couverts de manière exhaustive.

SolutionREquirementS

Connexion de fibre optique.

Protection avancée de réseau et de puissance.

Résister à une large gamme de changements de température.

Le grade de protection industrielle peut fonctionner en toute sécurité dans un environnement difficile.

Une gestion pratique peut vérifier l'état de communication du point d'accès réseau à tout moment.

Conception de la solution

Afin de réaliser une surveillance complète de l'aciérie, l'ensemble du système de réseau distingue les réseaux de surveillance interne et externe de l'atelier. À l'intérieur de l'atelier, des réseaux d'anneau de commutateur d'industriel-catégorie sont employés pour assurer la fiabilité et la stabilité du réseau de surveillance dans les environnements à hautes températures. Les usines externes et les entrepôts sont connectés par des commutateurs commerciaux et tous les réseaux sont connectés au centre de surveillance. Architecture réseau secondaire: couche d'accès, couche cœur.

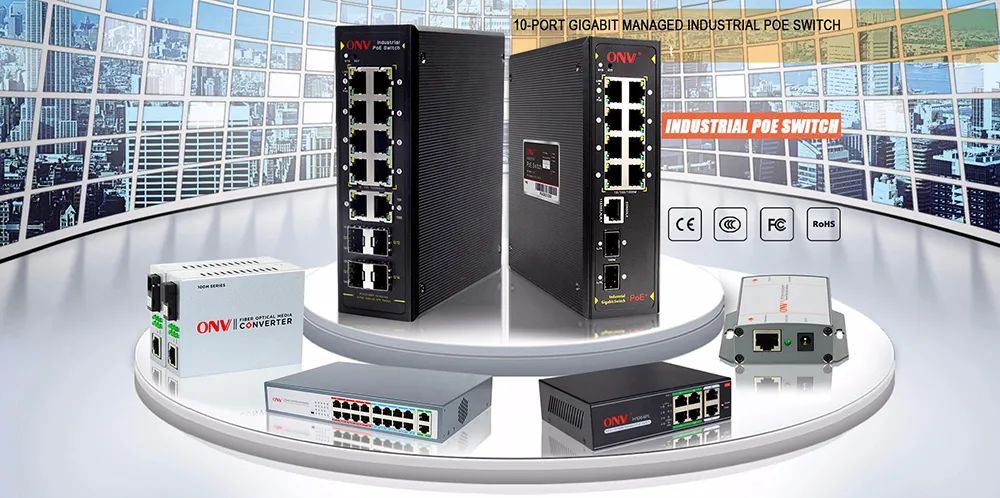

Couche d'accès:ONV-IPS33148FMCommutateur industriel d'EthernetEst déployé à l'extrémité de champ du système d'atelier pour former un réseau d'épine dorsale de production en acier, et est relié au commutateur de noyau par la technologie de redondance de V-anneau. D'autres endroits clés dans le secteur externe d'usine: immeubles de bureaux, routes, entrepôts, entrées d'usine, et sorties utilisant l'échange ONV-POE33016PF de fibre de PoE de gigabit, un câble de réseau peut réaliser la mise en réseau flexible, répondent aux divers besoins d'accès de la scène de l'usine. Adaptation optique de port de SFP de gigabit Le module ONV2612/ONV2613 SFP convient à la transmission de fond tout en augmentant la capacité anti-brouillage du système pour assurer la continuité et la stabilité d'affaires. Ces commutateurs de fibre forment un réseau de communication industriel par le convertisseur ONV1110S-SCX de médias de fibre de série et sont reliés au commutateur monté sur crémaillère de couche de noyau d'ONV36028FM du centre à télécommande.
