Avec l'utilisation large des caméras IP HD, il est très important de choisir un commutateur approprié qui répond à l'ensemble de la structure du réseau d'un système de surveillance. Un commutateur approprié peut non seulement permettre le fonctionnement du système de réseau de surveillance, mais également réduire efficacement le gaspillage de ressources.

Paramètre important de commutateur de PoE

Capacité de commutation

La capacité de commutation est la capacité de données maximale du processeur d'interface de commutateur ou la capacité de données maximale entre la carte d'interface et le bus de données. Il montre la capacité de commutateur pour l'échange total de données, et son unité est Gbps, également appelé capacité de commutation. La valeur de capacité de commutation du commutateur est plus élevée et la capacité de traitement des données est plus élevée.SSorcièreIngCApacity méthode de calcul:SSorcièreIngCApacité=PNuméros ort *POrt vitesse * 2

Capacité de commutation ≤Capacité nominale de commutation, puis le commutateur est fil-vitesse, également appelée non-blocage.

Performance de transfert (somme de tous les taux de transfert de port)

Taux de transfert, également connu sous le nom de débit de port. Il se réfère à la capacité de transmission de paquets de données d'un port dans le commutateur, l'unité est pps (paquet par seconde). En général, le taux de transfert pour un routeur bas de gamme est de quelques K à quelques dix Kpps, tandis que pour un routeur haut de gamme, la valeur pourrait atteindre dix Mpps (millions de paquets par seconde), voire des centaines de Mpps.

Méthode de calcul du taux d'expédition: Taux d'expédition = numéros de port gigabit de configuration complète * 1,488 Mpps + numéros de port complets de la configuration 10/100M * 0,1488 Mpps.

Le taux de transfert nominal de ≤ de taux d'expédition, le commutateur est fil-vitesse, ou appelé non-blocage.

Astuce de sélection de commutateur PoE

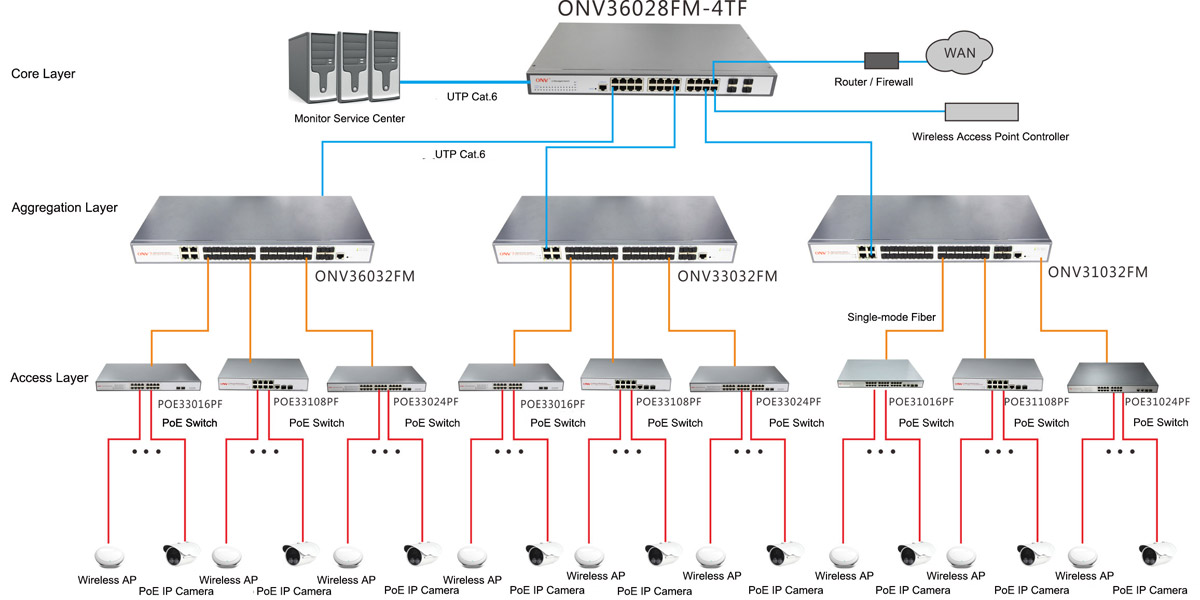

La configuration de commutation d'un système de surveillance réseau à grande et moyenne échelle se compose de trois parties: la couche d'accès, la couche d'agrégation et la couche cœur.

Couche d'accès

La capacité de commutation réelle du commutateur est de 50% à 50% de la valeur théorique, de sorte que la capacité de commutation réelle pour le port 10/100M est d'environ 50 à 70M.

Comme 4M * 12 = 48M par exemple, il est recommandé que les commutateurs 100M soient connectés à 12 pcs max de la caméra réseau 720P.

Dans le même temps, compte tenu de la manière de codage dynamique de la surveillance actuelle du réseau, la valeur de crête du flux de la caméra peut être supérieure à 4M. Considérant la conception de redondance de capacité de commutateur, la quantité d'accès recommandée du commutateur 100M est dans 8pcs, si plus que cela, il est recommandé de se connecter avec un port gigabit.

Couche d'agrégation

Les performances du commutateur dans la couche d'agrégation sont supérieures à la condition du commutateur d'accès, et les clients peuvent choisir les commutateurs L2 avec des milliers de ports de téléchargement comme commutateur d'agrégation.

Le port 10/100M du commutateur d'agrégation est connecté au commutateur d'accès et le port gigabit est connecté au commutateur central. Le nombre de caméras sur le commutateur d'agrégation doit être contrôlé à environ 30.

Caméra réseau 720P avec 4M à titre d'exemple, il y a 6 pcs de caméra réseau 720P dans chaque commutateur dans la couche d'accès, et le commutateur d'agrégation est connecté avec 5 pcs du commutateur d'accès ci-dessus. La bande passante totale du commutateur de couche d'agrégation est de 4M * 6*5 = 120M. Par conséquent, le commutateur d'agrégation doit être connecté au commutateur principal via un port gigabit.

Couche de noyau

Le commutateur de base est une partie importante du système de surveillance numérique, c'est le pont de connexion du commutateur d'agrégation, du serveur de stockage de plate-forme de surveillance, etc. Il est suggéré de choisir des commutateurs de base de gigabit complet L3. Si la quantité de caméras connectées est supérieure à 150 unités, un commutateur de base L3 10G est recommandé.

Exemple

Nous utilisons généralement un commutateur 8 ports s'il y a 5 caméras IP à connecter. Pour tester si le commutateur 8-port répond à l'exigence, nous devons considérer ci-dessous trois aspects

1. commutateur Capacité = numéros de Port * Port vitesse * 2. À savoir 8*100*2 = 1.6Gbps/S

2. taux d'expédition = numéros de Port * Port Speed/1000*1.488Mpps. À savoir 8*100/1000*1.488Mpps = 1.2Mpps/S. Si le taux de transfert est inférieur à cela, le type de commutateur est la vitesse hors ligne. Il est facile de causer des retards s'il y a des données de grande capacité sous recevoir et envoyer.

3. bande passante de port de liaison montante = IP caméra flux * numéros. À savoir 4,5*5 = 22,5 Mbps/S. Il est recommandé d'utiliser le port de liaison montante 1000M lorsque la bande passante de la caméra IP est supérieure à 45Mbps.

Inclusion pour choisir le commutateur

Fonction de contrôle de flux.

Pour une gestion facile, le commutateur de gestion Web est recommandé.

En raison du flux vidéo étant plus grand, le commutateur de vitesse de ligne est recommandé.

S'il existe des propriétés émergentes dans les données vidéo, un commutateur de cache plus grand est préférable.

Il est suggéré de choisir un commutateur d'agrégation de marque bien connu et un commutateur de noyau.
