APERÇU

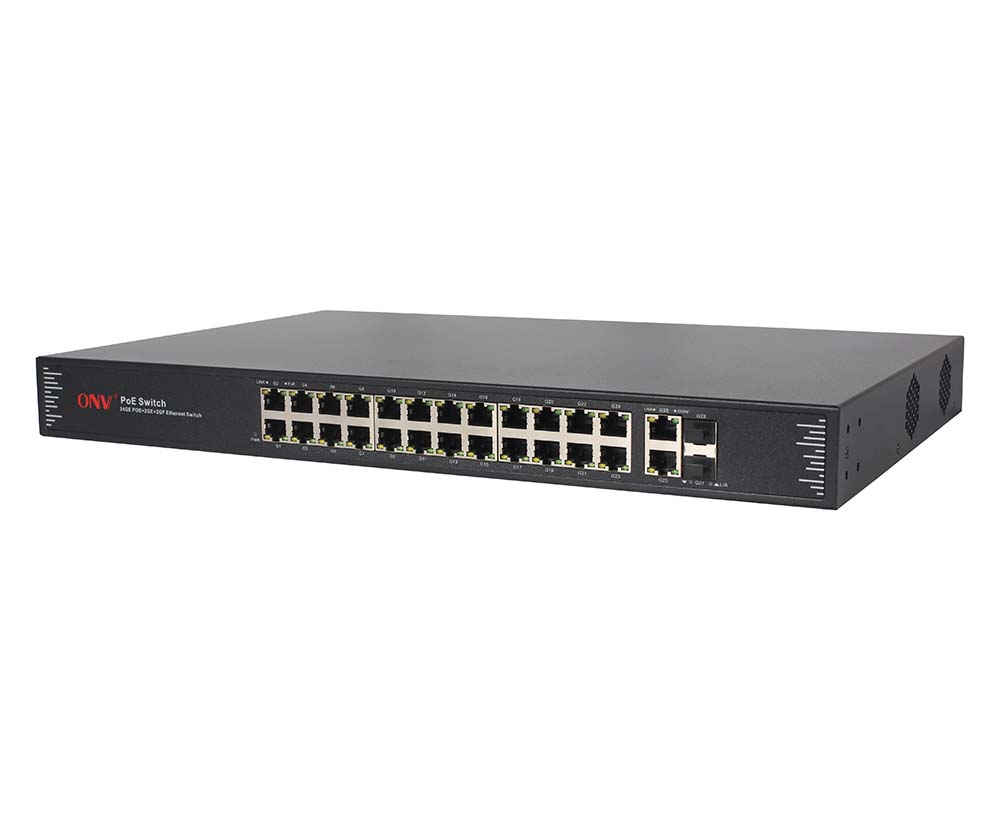

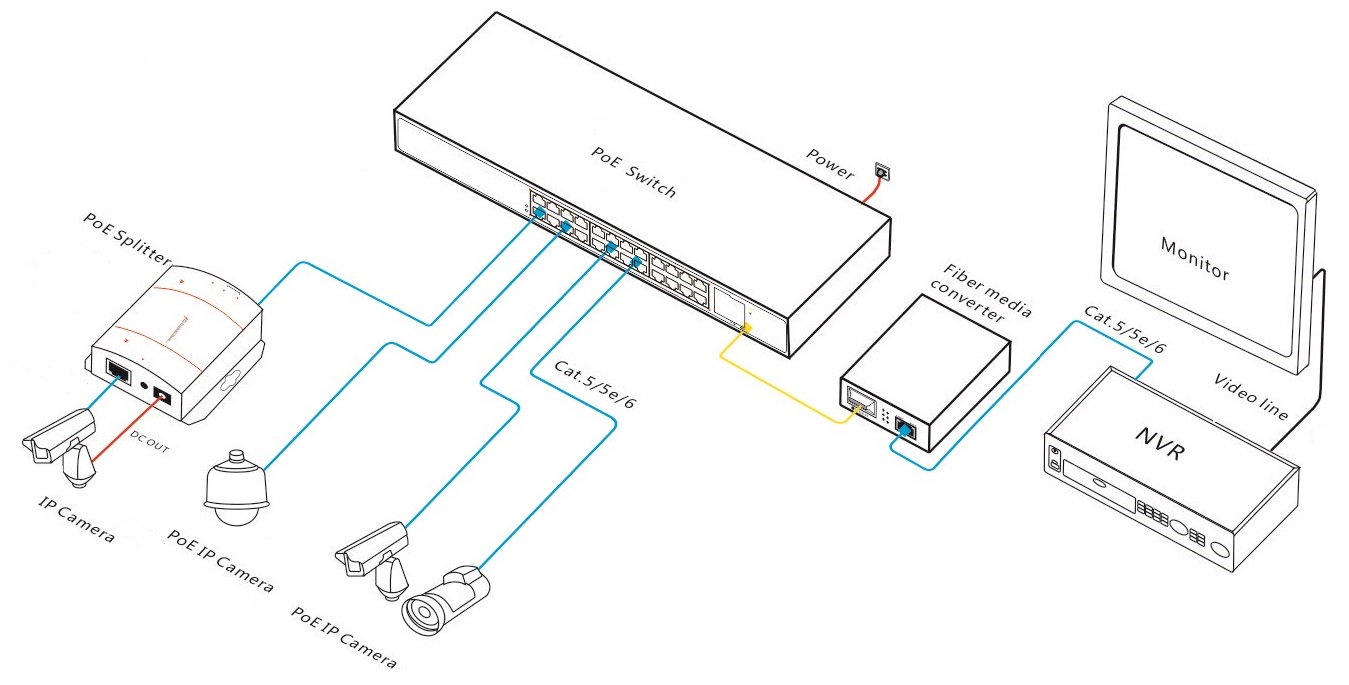

Le ONV-POE33028PF est un commutateur de fibre gigabit PoE développé indépendamment par ONV. Il dispose de ports RJ45 adaptatifs 26*10/100/1000M et de ports fibre SFP de liaison montante 2*1000M. Le port 1-24 peut prendre en charge la norme IEEE 802.3 af/at PoE et la puissance PoE à port unique atteint 30W. En tant que dispositif d'alimentation PoE, il peut détecter et reconnaître automatiquement l'équipement de réception d'énergie qui répond à la norme et l'alimentation via le câble réseau. Il peut alimenter PPÉquipement de terminal E tel qu'AP sans fil, caméra IP, téléphone VoIP, interphone de contrôle d'accès visuel de construction, etc. via un câble réseau, pour répondre à l'environnement réseau qui a besoin d'une alimentation PoE haute densité. Il convient aux hôtels, aux campus, aux dortoirs d'usine et aux petites et moyennes entreprises. Modèle non géré, plug and play, pas de configuration, facile à utiliser.
CARACTÉRISTIQUE
GigabitAccès, liaison montantePort fibre SFP
Lors de la revuePrend en charge la transmission de vitesse de fil sans blocage.
Lors de la revuePrend en charge le duplex intégral basé sur IEEE802.3x et semi-duplex basé surBCa pression.
Lors de la revuePrend en charge le port Gigabit RJ45 et le port fibre SFP de liaison montante, un réseau flexible pour répondre aux besoins de mise en réseau de divers scénarios.
Alimentation intelligente PoE
Lors de la revueConformez-vous à la norme IEEE 802.3 af/at PoE, identifiez automatiquement les périphériques PoE pour l'alimentation et n'endommagez pas les périphériques non PoE.
Lors de la revueLe système prioritaire pour le port PoE fournira d'abord de l'énergie au port de niveau de priorité élevée lorsque le budget d'alimentation est insuffisant et évitera le surmenage de l'appareil.
Lors de la revue24* Les ports RJ45 10/100/1000Base-T prennent en charge l'alimentation PoE, répondant aux besoins d'alimentation PoE en matière de surveillance de la sécurité, de système de téléconférence, de couverture sans fil et d'autres scénarios.
STableauANdREliable
Lors de la revueCCC, CE, FCC, RoHS.
Lors de la revueAlimentation auto-développée, redondance élevée, offrant une longue-Terme et puissance de sortie PoE stable.
Lors de la revueLe panneau convivialPeut montrer l'état de l'appareil à travers l'indicateur de LED de PWR, lien, EtPoE.
Lors de la revueConsommation de puissance faible, avec ventilateur, acier galvaniséLogement, et excellente dissipation thermique pour assurer le fonctionnement stable de l'interrupteur.

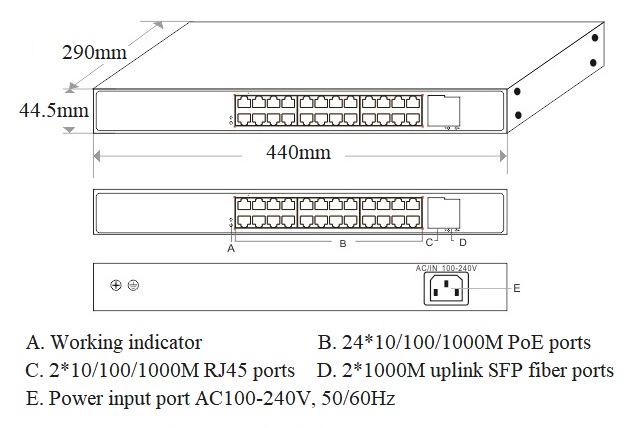

DIMENSION
COMMANDE DES INFORMATIONS
Modèle |
Description |
Alimentation intégrée |
ONV-POE33028PF |
Commutateur de fibre PoE non géré avec ports RJ45 26*10/100/1000M et ports fibre SFP de liaison montante 2*1000M. Le port 1-24 peut prendre en charge la norme IEEE 802.3 af/at PoE. Il alimentation intégrée et 1U/19 ”installation de l'armoire. |
400W |
ONV-POE33028PF-at |
600W |
|
Remarque:Le module optique n'est pas inclus et doit être acheté. |
LISTE D'EMBALLAGE
Liste d'emballage |
Contenu |
Qté |
Unité |
Commutateur gigabit PoE à 28 ports |
1 |
Ensembles |
|
ClimatisationPOwerCCapable |
1 |
PC |
|
Kit de montage (oreille suspendue) |
1 |
Paire |
|
Guide de l'utilisateur |
1 |
PC |
|
Carte de garantie et certificat de conformité |
1 |
PC |
Module optique
Produit |
Modèle |
Description |
Unité |
1.25G OPtical Module |
2630 |
Module optique SFP, double fibre multimode 1.25G 850nm, distance de transmission: 550m, interface LC. Prise en charge de la fonction DDM et du branchement à chaud. |
PC |
2632 |
Module optique SFP, double fibre monomode 1.25G 1310nm, distance de transmission: 20km, interface LC. Prise en charge de la fonction DDM et du branchement à chaud. |
PC |
|
2612-T |
Module optique SFP, fibre unique monomode 1.25G TX1310nm/ RX1550nm, distance de transmission: 20km, interface LC. Prise en charge de la fonction DDM et du branchement à chaud. |
PC |
|
2613-R |
Module optique SFP, fibre unique monomode 1.25G TX1550nm/ RX1310nm, distance de transmission: 20km, interface LC. Prise en charge de la fonction DDM et du branchement à chaud. |
PC |
|
2612-T-SC |
Module optique SFP, fibre unique monomode 1.25G TX1310nm/ RX1550nm, distance de transmission: 20km, interface SC. Prise en charge de la fonction DDM et du branchement à chaud. |
PC |
|
2613-R-SC |
Module optique SFP, fibre unique monomode 1.25G TX1550nm/ RX1310nm, distance de transmission: 20km, interface SC. Prise en charge de la fonction DDM et du branchement à chaud. |
PC |
|
PuissanceModule |
2633 |
Le module optique 1.25G SFP est transféré au port RJ4510/100/1000M. |
PC |
PRODUIT CONNEXES
Modèle |
Description |
ONV-POE33108PF |
Commutateur de fibre PoE non géré avec ports RJ45 8*10/100/1000M et ports fibre SFP de liaison montante 2*1000M. Le port 1-8 peut prendre en charge la norme IEEE 802.3 af/at PoE. Il alimentation intégrée de 130W et installation d'armoire 1U/19 ”. |
ONV-POE33128PF |
Commutateur de fibre PoE non géré avec ports RJ45 10*10/100/1000M et ports fibre SFP de liaison montante 2*1000M. Le port 1-8 peut prendre en charge la norme IEEE 802.3 af/at PoE. Il alimentation intégrée de 130W et installation d'armoire 1U/19 ”. |
ONV-POE33016PF |
Commutateur de fibre PoE non géré avec ports RJ45 16*10/100/1000M et ports fibre SFP de liaison montante 2*1000M. Le port 1-16 peut prendre en charge la norme IEEE 802.3 af/at PoE. Il alimentation intégrée de 250W et installation d'armoire 1U/19 ”. |
ONV-POE33020PF |
Commutateur de fibre PoE non géré avec 18*10/100/1000M RJ45 ports et 2*1000M ports fibre SFP de liaison montante. Le port 1-16 peut prendre en charge la norme IEEE 802.3 af/at PoE. Il alimentation intégrée de 250W et installation d'armoire 1U/19 ”. |
ONV-POE33024PF |
Commutateur de fibre PoE non géré avec ports RJ45 24*10/100/1000M et ports fibre SFP de liaison montante 2*1000M. Le port 1-24 peut prendre en charge la norme IEEE 802.3 af/at PoE. Il alimentation intégrée de 400W et installation d'armoire 1U/19 ”. |
SPÉCIFICATION TECHNIQUE
Modèle |
ONV-POE33028PF |
ONV-POE33028PF-at |
Caractéristiques d'interface |
||
Port fixe |
Ports de fibre SFP 2 * 1000Base-X (données) 2*10/100/1000Base-T ports RJ45 de liaison montante (données) Ports PoE 24*10/100/1000Base-T (données/puissance) |
|
Port Ethernet |
Port 1-24 peut soutenir 10/100/1000Base-Détection automatique en T, MDI plein/semi-duplex/auto-adaptation MDI-X |
|
Paire torsadée Transmission |
10BASE-T: Cat3,4,5 UTP (≤ 100 mètres) 100BASE-TX: Cat5 ou UTP ultérieur (≤ 100 mètres) 1000BASE-T: Cat5e ou UTP ultérieur (≤ 100 mètres) |
|
Port de fibre optique |
Interface de fibre optique gigabit, par défaut aucun module optique inclus (module optique monomode/multimode en option, fibre unique/module optique à double fibre. LC) |
|
Câble optique/Distance |
Multi-mode: 850nm/ 0-550m, mode unique: 1310nm/ 0-40km, 1550nm/ 0-120km |
|
Paramètre de puce |
||
Protocole réseau |
IEEE 802.3 10BASE-T, IEEE 802.3i 10Base-T, IEEE 802.3u 100Base-TX, IEEE 802.3ab 1000Base-T, IEEE 802.3z 1000Base-X, IEEE 802.3x |
|
Mode de transfert |
Stocker et en avant (vitesse de fil complet) |
|
Capacité de commutation |
56Gbps (non bloquant) |
|
Expédition Taux @ 64 octet |
41.66Mpps |
|
MAC |
8K |
|
Mémoire tampon |
4M |
|
Cadre Jumbo |
9.6K |
|
Indicateur LED |
Puissance: PWR (vert), Réseau: Lien, Lien/Acte (jaune), PoE: PoE (vert), Port fibre: L/A (vert) |
|
PoE et alimentation électrique |
||
POEPort |
Port 1-16 |
|
Pin d'alimentation électrique |
1/2 (-) 3/6 () |
|
Max Puissance Par Port |
30W, IEEE 802.3 af/at |
|
PWR total/Tension d'entrée |
400W/ (AC100-240V) |
600W/ (AC100-240V) |
Consommation de puissance |
Veille <22W, pleine charge <380W |
Veille <25W, pleine charge <600W |
Alimentation électrique |
Alimentation intégrée, AC100-240V 50-60Hz, 5.0A |
Alimentation intégrée, AC100-240V 50-60Hz, 6.6A |
Paramètre physique |
||
Opération TEMP/humidité |
-20 ~ + 55 °C, 5% ~ 90% HR sans condensation |
|
Stockage TEMP/Humidité |
-40 ~ + 75 °C, 5% ~ 95% HR sans condensation |
|
Dimension (L * W * H) |
440*290*44.5mm |
|
Poids net/brut |
3.65kg /4.5kg |
3.95kg /4.7kg |
Installation |
Bureau, support mural, armoire 1U/19” |
|
Certification et garantie |
||
Protection contre la foudre |
Protection contre la foudre: 4KV 8/20us, niveau de protection: IP30 |
|
Certification |
CCC, marquage CE, commercial, EN62368-1 CE/LVD, FCC Partie 15 Classe B, RoHS |
|
Garantie |
3 ans, entretien à vie. |
