10G uplink 16 ports L2 géré commutateur PoE-Commutateur PoE

10G uplink 16 ports L2 géré commutateur PoE

Modèle： ONV-POE56168PFM-4TF

L2 a contrôlé le commutateur de PoE avec les ports RJ45 de 12*10/100/1000M et les ports de fibre de SFP de liaison montante de 4*1/10G. Le port 1-8 peut prendre en charge la norme IEEE 802.3 af/at PoE. Il a intégré 160W alimentation d'énergie et 1U/19 "installation d'armoire.

Je veux faire une enquête

Aperçu
Spécification technique

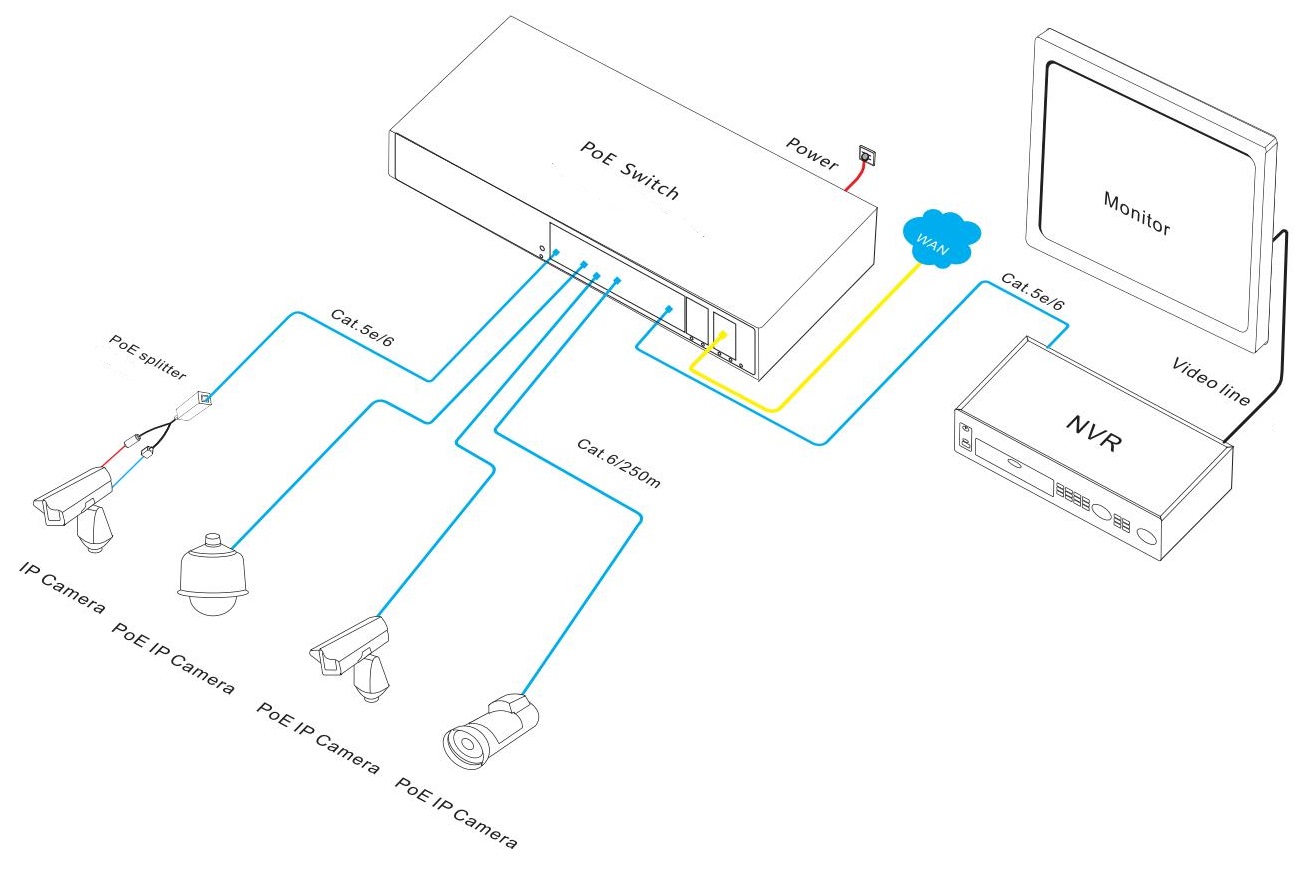

Application
Documents
Produits connexes

APERÇU

LeONV-POE56168PFM-4TFEst un commutateur contrôlé de fibre de la liaison montante 10G PoE indépendamment développé par ONV. Il a12* Ports RJ45 adaptatifs de 10/100/1000Base-T et ports de fibre de la liaison montante SFP + de 4*1/10G. Port 1-8 peut prendre en charge la norme IEEE 802.3 af/at PoE et puissance PoE à port unique jusqu'à 30W. En tant que dispositif d'alimentation PoE, il peut détecter et reconnaître automatiquement l'équipement de réception de puissance qui répond à la norme et fournir de l'énergie via le câble réseau. Il peut alimenter des équipements terminaux PoE tels que AP sans fil, caméra IP, téléphone VoIP et interphone visuel de contrôle d'accès via un câble réseau pour répondre à l'environnement réseau qui a besoin d'une alimentation PoE haute densité. Il convient aux hôtels, aux campus, aux parcs, aux supermarchés, aux taches scéniques, aux dortoirs d'usine, et aux petites et moyennes entreprises pour établir les réseaux de communication économiques, efficaces, stables, et fiables.

LeONV-POE56168PFM-4TFA des fonctions de gestion de réseau L2 +, soutient la gestion IPV4/IPV6, l'expédition statique de routage, le mécanisme complet de protection de sécurité, la stratégie parfaite d'ACL/QoS, et les fonctions riches de VLAN pour la gestion et l'entretien faciles. Prend en charge plusieurs protocoles de redondance réseau STP/RSTP/MSTP (<50ms) et (ITU-T G.8032) ERPS (<20ms) pour améliorer la sauvegarde des liens et la fiabilité du réseau. Lorsqu'un réseau unidirectionnel tombe en panne, la communication peut être rapidement rétablie pour assurer une communication ininterrompue d'applications importantes. La gestion des ports, la gestion des adresses de routage, le contrôle des flux de ports, la division VLAN, IGMP, la politique de sécurité et d'autres configurations d'entreprise d'application peuvent être effectuées via le Web, CLI, SNMP, Telnet et d'autres méthodes en fonction des besoins de l'application.

CARACTÉRISTIQUE

Accès Gigabit, liaison montante1/10GPort de fibre de SFP +

◇Soutenez l'expédition non bloquante de fil-vitesse.

◇Appui duplex basé sur IEEE 802.3x et semi-duplex basé sur la contre-pression.

◇Soutenez le port du gigabit RJ45 et la combinaison de port de fibre de la liaison montante SFP + 1/10G, qui permet à des utilisateurs de construire avec souplesse la mise en réseau pour répondre aux besoins de divers scénarios.

Alimentation d'énergie intelligente de PoE

◇Conformez-vous à IEEE 802.3 af/à la norme de PoE, identifiez automatiquement des dispositifs de PoE pour l'alimentation d'énergie, et n'endommagez pas des dispositifs non-PoE.

◇8*10/100/1000Base-T ports RJ45 prennent en charge l'alimentation PoE pour répondre à la surveillance de la sécurité, aux systèmes de conférence téléphonique, à la couverture sans fil et à d'autres scénarios.

◇Les ports PoE prennent en charge la priorité. Lorsque l'alimentation restante est insuffisante, l'alimentation des ports à haute priorité est priorisée pour éviter la surcharge de l'équipement.

◇Soutenez la fonction de gestion de réseau de PoE, par la configuration de gestion de réseau, vous pouvez réaliser le port de PoE "Marche/Arrêt", la vérification de statut de puissance de port, la planification de temps, etc.

Sécurité

◇Soutenez l'isolement de port et la suppression de tempête de diffusion de port.

◇Liaison de MAC de port de soutien et MAC d'IP Fonctions de liaison de port.

◇Soutenez l'authentification 802.1X, fournissez la fonction d'authentification pour des ordinateurs de LAN, et commandez le statut d'autorisation des ports contrôlés selon les résultats d'authentification.

Forte capacité de traitement des affaires

◇Soutenez le réseau d'anneau d'ERPS et STP/ RSTP/ MSTP pour éliminer des boucles de la couche 2 et pour réaliser la sauvegarde de lien.

◇Soutenez IEEE802.1Q VLAN, les utilisateurs peuvent avec souplesse diviser VLAN, la voix VLAN, et la configuration de QinQ selon leurs besoins.

◇Soutenez l'agrégation statique et dynamique pour augmenter effectivement la bande passante de lien, réalisez l'équilibrage de charge, la sauvegarde de lien, et améliorez la fiabilité de lien.

◇Soutenez QoS, basé sur port, 802.1P, et DSCP-basé trois modes prioritaires et quatre algorithmes de planification de file d'attente: Equ, SP, WRR, et SP WRR.

◇Prise en charge de l'ACL pour filtrer les paquets de données en configurant les opérations de traitement de règles correspondantes et les autorisations de temps, et fournir des politiques de contrôle d'accès de sécurité flexibles.

◇Prend en charge le protocole multicast IGMP V1/V2/V3, IGMP Snooping répond aux exigences de surveillance vidéo haute définition multi-terminal et d'accès à la vidéoconférence.

Stable et fiable

◇CCC, CE, FCC, RoHS.

◇Alimentation auto-développée, haute redondance, fournissant une puissance de sortie PoE à long terme et stable.

◇Le panneau convivial peut montrer le statut de dispositif par l'indicateur de LED de PWR, de SYS, de lien, de L/A, et de PoE.

◇Consommation de puissance faible, avec la fan, le logement en acier galvanisé, et l'excellente dissipation thermique pour assurer l'opération stable du commutateur.

Gestion O & M facile

◇Prise en charge de la surveillance du processeur, de la surveillance de la mémoire, de la détection Ping et de la détection de la longueur du câble.

◇HTTPS, SSLV3, SSHV1/V2 et d'autres méthodes de cryptage sont plus sécurisés dans la gestion.

◇RMON, le log système, et les statistiques de trafic de port sont commodes pour l'optimisation et la transformation de réseau.

◇LLDP est pratique pour le système de gestion de réseau pour interroger et juger de l'état de communication de la liaison.

◇Soutenir diverses méthodes de gestion et de maintenance telles que la gestion de réseau Web, la ligne de commande CLI (Console, Telnet), SNMP (V1/V2/V3), Telnet, etc.

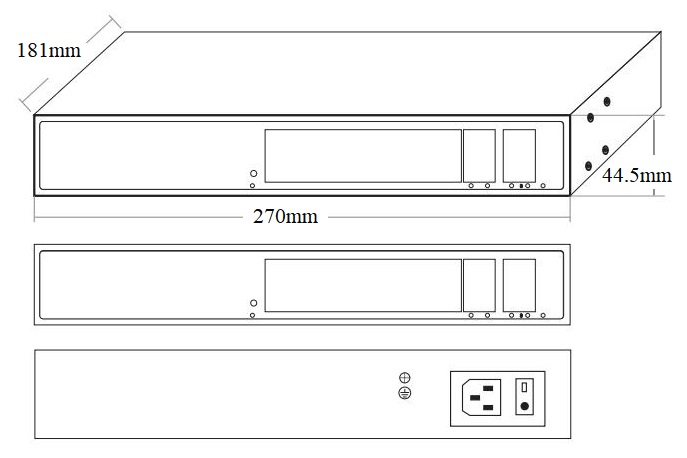

DIMENSION

INFORMATIONS SUR LA COMMANDE

Modèle	Description	Alimentation intégrée
ONV-POE56168PFM-4TF	Commutateur PoE géré L2 + avec12* Ports RJ45 de 10/100/1000M etPorts de fibre de la liaison montante SFP + 4*1/10G. Le port 1-8 peut prendre en charge la norme IEEE 802.3 af/at PoE. Il alimentation d'énergie intégrée et 1U/19 "installation d'armoire.	160W
Remarque:Le module optique n'est pas inclus et doit être acheté.

LISTE D'EMBALLAGE

Liste d'emballage	Contenu	Qté	Unité
	Commutateur PoE géré par liaison montante 16 ports 10G	1	Set
	Câble d'alimentation AC	1	PC
	Câble adaptateur RJ45-DB9	1	PC
	Guide de l'utilisateur	1	PC
	Carte de garantie et certificat de conformité	1	PC

MODULE OPTIQUE

Produit

Modèle

Description

Unité

1.25GOptiqueModule

2630

Module optique de SFP, 1.25G double fibre multimode 850nm, distance de transmission: 550m, interface de LC. Prend en charge la fonction DDM et le branchement à chaud.

2632

Module optique de SFP, 1.25G double fibre monomode 1310nm, distance de transmission: 20km, interface de LC. Prend en charge la fonction DDM et le branchement à chaud.

2612-T

Module optique de SFP, 1.25G fibre simple monomode TX1310nm/ RX1550nm, distance de transmission: 20km, interface de LC. Prend en charge la fonction DDM et le branchement à chaud.

Référence: 2613-R

Module optique de SFP, fibre 1.25G simple monomode TX1550nm/ RX1310nm, distance de transmission: 20km, interface de LC. Prend en charge la fonction DDM et le branchement à chaud.

Référence: 2612-T-SC

Module optique de SFP, 1.25G fibre simple monomode TX1310nm/ RX1550nm, distance de transmission: 20km, interface de Sc. Prend en charge la fonction DDM et le branchement à chaud.

2613-R-SC, États-Unis

Module optique de SFP, 1.25G fibre simple monomode TX1550nm/ RX1310nm, distance de transmission: 20km, interface de Sc. Prend en charge la fonction DDM et le branchement à chaud.

SPÉCIFICATION TECHNIQUE

Modèle	ONV-POE56168PFM-4TF
Caractéristiques de l'interface
Port fixe	1 * Port de la console (115200,N,8,1) Ports de fibre de la liaison montante 41/10G SFP (données) 410/100/1000Base-T ports de la liaison montante RJ45 (données) Ports de 8*10/100/1000Base-T PoE (données/puissance)
Port Ethernet	Port 1-8 peut prendre en charge 10/100/1000Base-T(X) auto-détection, full/ half duplex MDI/ MDI-X auto-adaptation
Transmission paire torsadée	10BASE-T: Cat3,4,5 UTP (≤ 100 mètres) 100BASE-TX: Cat5 ou plus tard UTP (≤ 100 mètres) 1000BASE-T: Cat5e ou plus tard UTP (≤ 100 mètres)
Port de fibre optique	Le port de fibre optique, par défaut aucun incluent le module optique (unimodal facultatif/à plusieurs modes de fonctionnement, fibre simple/double module optique de fibre. LC)
Extension de port de fibre optique	Extension du module optique Turbo overclocking 2.5G et réseau en anneau
Câble optique/Distance	Multi-mode: 850nm/ 0-550m (1G), 850nm/ 0-300m (10G), Monomode: 1310nm/ 0-40km, 1550nm/ 0-120km
Paramètre de puce
Type de gestion de réseau	L2
Protocole réseau	IEEE 802.3 10BASE-T, IEEE 802.3i 10Base-T, IEEE 802.3u 100Base-TX, IEEE 802.3ab 1000Base-T, IEEE 802.3z 1000Base-X, IEEE 802.3ae 10GBase-SR/LR, IEEE 802.3x
Mode de transmission	Stocker et en avant (vitesse de fil complet)
Capacité de commutation	128Gbps (non-blocage)
Taux de transmission @ 64 octet	77,38 Mpps
CPU(Hz)	800M
DRAM	1G
FLASH	128M
MAC	16K
Mémoire de tampon	12M
Cadre Jumbo	12K
Indicateur de LED	Système: SYS (vert), Réseau: Lien (jaune), Port de fibre: L/A (vert), PoE: PoE (vert)
Réinitialiser l'interrupteur	Oui, appuyez et maintenez le commutateur pendant 10 secondes et relâchez-le pour restaurer les réglages d'usine
PoE et alimentation
Port PoE	Port 1-8
Gestion PoE	Port PoE affichage de la puissance de charge en temps réel, Port PoE sortie on/off, travail PoE et planification du temps
Pin d'alimentation d'énergie	1/2( ) 3/6 (-)
Puissance maximum par port	30W, IEEE 802,3 af/at
Consommation de puissance	Veille <13W, pleine charge <160W
PWR total/tension d'entrée	160W/ (AC100-240V)
Alimentation électrique	Alimentation d'énergie intégrée, AC100 ~ 240V 50-60Hz, 3.0A
Paramètre physique
Temp/humidité d'opération	-20 ~ + 55 °C, 5% ~ 90% RH sans condensation
Temp/humidité de stockage	-40 ~ + 75 °C, 5% ~ 95% RH sans condensation
Dimension (L * W * H)	27018144.5mm
Poids net/brut	1,6 kg/2,2 kg
Installation	Bureau, 1U/19 ”armoire
Certification et garantie
Protection contre la foudre	Protection contre la foudre: 4KV 8/20us, niveau de protection: IP30
Certification	Ccc, marque de la CE, message publicitaire, EN62368-1 de CE/LVD, pièce 15, RoHS de FCC
Garantie	3 ans, entretien perpétuel
Fonctionnalité de gestion de réseau
Interface	Contrôle de flux IEEE 802.3x (duplex intégral) Mécanisme de protection d'exception de port Gestion du débit en temps réel du port (intervalle d'écoulement) Suppression de la tempête de diffusion basée sur le débit du port Diagnostic numérique en temps réel optique du module DDMI de SFP de port Vue économiseuse d'énergie de configuration et de statut d'EEE Green Ethernet de port Limiter la vitesse du trafic de message aux ports entrants et sortants la mini granularité est16Kbps et max est 1Gbps.
Caractéristique L3	RIPv1/v2, OSPFv1/v2 Fonction de gestion du réseau L2, gestion de double-pile Protocole ARP, max 1024 entrées, IPv4/IPv6 route statique, max 128 entrées
VLAN	VLAN basé sur le MAC, VLAN basé sur le protocole Configuration de port d'Access, tronc, hybride. Protocole GVRP VLAN (4K) VLAN basé sur le port, IEEE802.1q, VLAN vocal, configuration de QinQ
Agrégation de port	LACP, agrégation statique, Max 8 groupes d'agrégation et 8 ports par groupe.
Spanning Arbre	STP BPDU Guard, filtrage BPDU et transfert BPDU STP(En)IEEE802.1d),RSTP(En)IEEE802.1w),MSTP(En)IEEE802.1s)
Réseau en anneau ERPS	Le réseau d'anneau de soutien ERPS, temps de récupération est moins que 20ms, ITU-T G.8032
Multidiffusion	MLD Snooping, Multidiffusion VLAN Déconnexion rapide d'utilisateur, MVR (enregistrement de Multicast VLAN) IGMP Snooping v1/v2/v3 et 256 groupes de multidiffusion au plus
Mise en miroir du port	Mise en miroir du trafic bidirectionnel pour les ports de base Mise en miroir un à plusieurs, prend en charge jusqu'à 4 sessions de port
QoS	Algorithme de planification de file d'attente (SP, WRR, SP WRR) Limitation basée sur le débit, redirection basée sur le débit Filtrage de paquets basé sur l'écoulement, files d'attente 8 * Output de chaque port Cartographie prioritaire 802.1p/ DSCP, Diff-Serv QoS, Marque de priorité/Remarque
ACL	Fournissez l'ACL basé sur le port et le VLAN. La fonction de filtrage de paquet L2-L4 peut assortir les 80 premiers octets du message et fournir la définition d'ACL basée sur l'adresse MAC de source, l'adresse MAC de destination, l'adresse IP de source, l'adresse IP de destination, le type de protocole IP, le port de TCP/UDP, la gamme de port de TCP/UDP, le VLAN, etc.
Sécurité	Authentification basée sur port IEEE802.1X SSL garantit la sécurité de la transmission des données Fonction obligatoire de quadruple des ports de MAC VLAN d'IP IP Source Guard fonction, AAA et RADIUS certification Anti attaque DoS, suppression de message de diffusion de port Gestion hiérarchique des utilisateurs et protection par mot de passe SSH 2.0 fournit un canal crypté sécurisé pour la connexion de l'utilisateur Mécanisme de sauvegarde des données de l'hôte, fonction de détection d'intrusion ARP Protection d'adresse de source d'IP, fonction de limite de vitesse de message d'ARP Isolation de port, limite d'apprentissage d'adresse MAC, trou noir d'adresse MAC
DHCP	Client DHCP, surveillance DHCP, serveur DHCP
Gestion	Gestion du réseau Web (https) Protocole de découverte de couche de liaison (LLDP) Affichage du statut d'utilisation instantanée de la CPU Horloge NTP, restauration en un clic, SNMP V1/V2/V3 FTP, téléchargement de fichier TFTP et gestion des téléchargements Vérification de l'état du câble, détection Ping, journal de travail du système Configuration de la ligne de commande Console/ Telnet/ SSH/ CLI Gestion de cluster de plateforme ONV-NMS (SNMP LLDP)
Système	Navigateur Web: Mozilla Firefox 2.5 ou supérieur, Google Chrome V42 ou supérieur, câble Ethernet Cat5 et supérieur TCP/IP, adaptateur réseau et système d'exploitation réseau (tel que Microsoft Windows, Linux, Mac OS X) installés sur chaque ordinateur dans le câble Ethernet réseau Cat5 et supérieur
