APERÇU

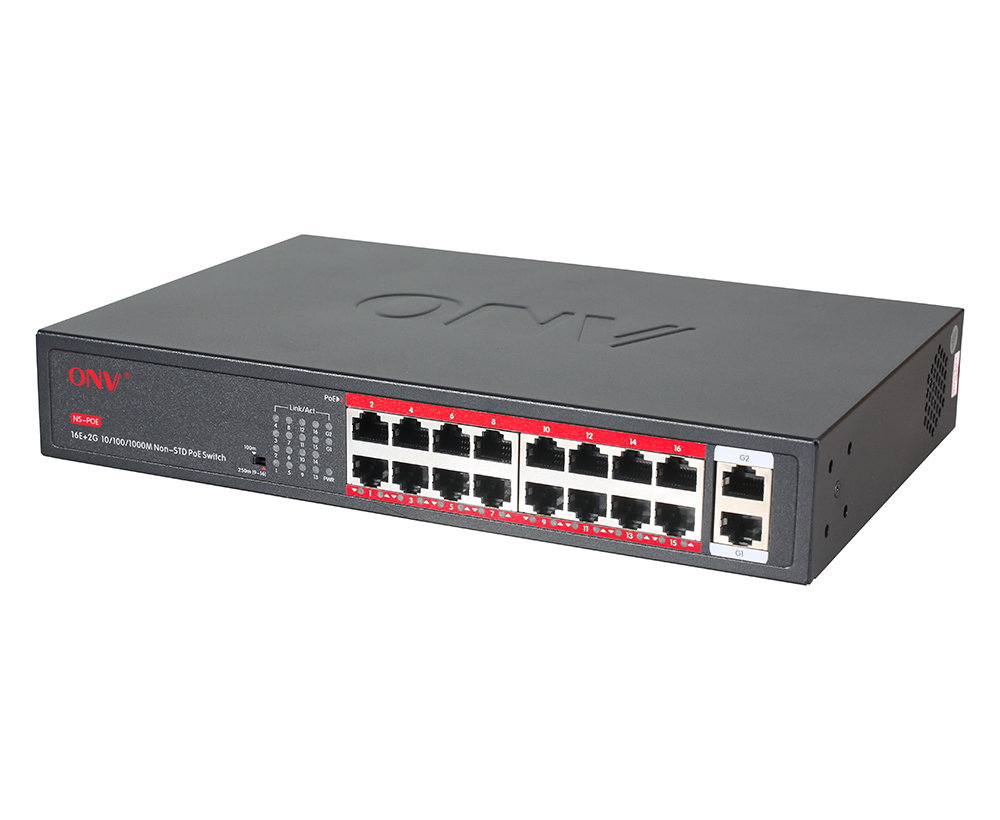

Le ONV-H2016PL est unLa liaison montante GigabitCommutateur non standard de PoE indépendamment développé par ONV. Il a des ports RJ45 de 16*10/100M et des ports de la liaison montante RJ45 de 2*10/100/1000M. Le port 1-16 peut prendre en charge une alimentation PoE + 24V non standard et une alimentation PoE à port unique jusqu'à 24W. En tant que dispositif d'alimentation PoE non standard, il doit être connecté à l'équipement électrique non standard correspondant (tel qu'un pont sans fil) ou à l'équipement non standard correspondantRépartiteur PoEPour convertir, et puis réalisez l'alimentation d'énergie de PoE. Il peut fournir de l'énergie à divers terminaux adaptables par le biais de câbles réseau pour répondre à la demande d'un environnement de réseau d'alimentation PoE haute densité. Il convient aux hôtels, aux campus, aux dortoirs d'usine et aux petites et moyennes entreprises pour établir des réseaux rentables. Mode non géré, plug and play, pas de configuration, facile à utiliser.
CARACTÉRISTIQUE
10/100M accès,GigabitLiaison montantePort RJ45
◇L'expédition non bloquante de fil-vitesse de soutien.
◇Appui duplex basé sur IEEE802.3x et semi-duplex basé dessusBAckpressure.
◇Fournit16*10/100MPorts RJ45 et2*10/100/1000MRJ45Ports qui est plus pratique pour les utilisateurs de configurer de manière flexible pour répondre aux exigences du réseau de divers scénarios.
Alimentation d'énergie intelligente de PoE
◇La puissance de sortie PoE maximale est de 250W et la puissance de sortie PoE maximale du port unique est de 24W.
◇Les ports RJ45 16*10/100Base-TX peuvent prendre en charge l'alimentation 24V PoE répondant aux besoins de la surveillance de la sécurité, du système de téléconférence, de la couverture sans fil et d'autres scénarios.

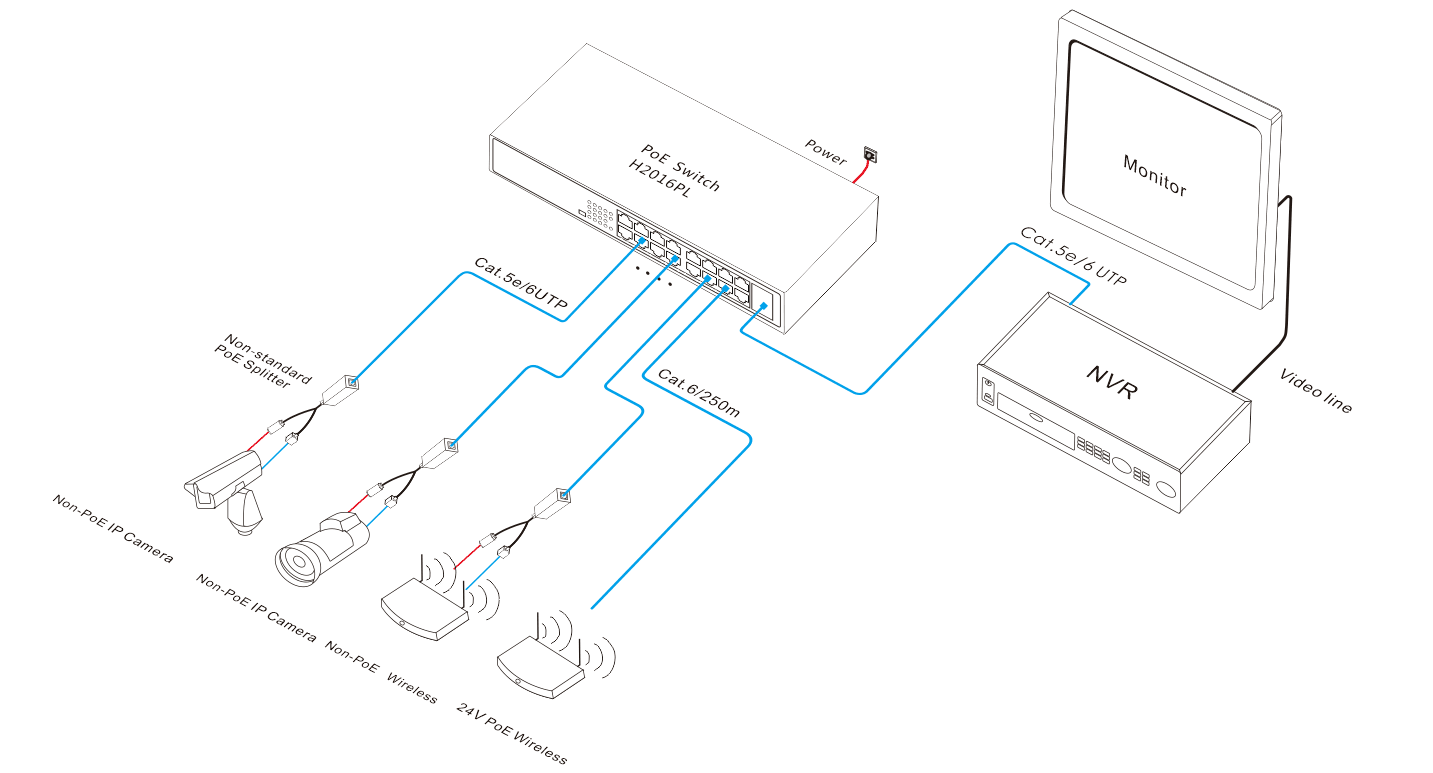

◇Il peut rapidement réaliser la fonction d'alimentation d'énergie de POCâble E à travers les deux façons de passer directement à un équipement électrique non standard ou commutateur et câble séparateur PoE non standard.
STableauANdREliable, Facile à utiliser
◇CCC, CE, FCC, RoHS.
◇Plug and play, pas de configuration, simple et pratique.

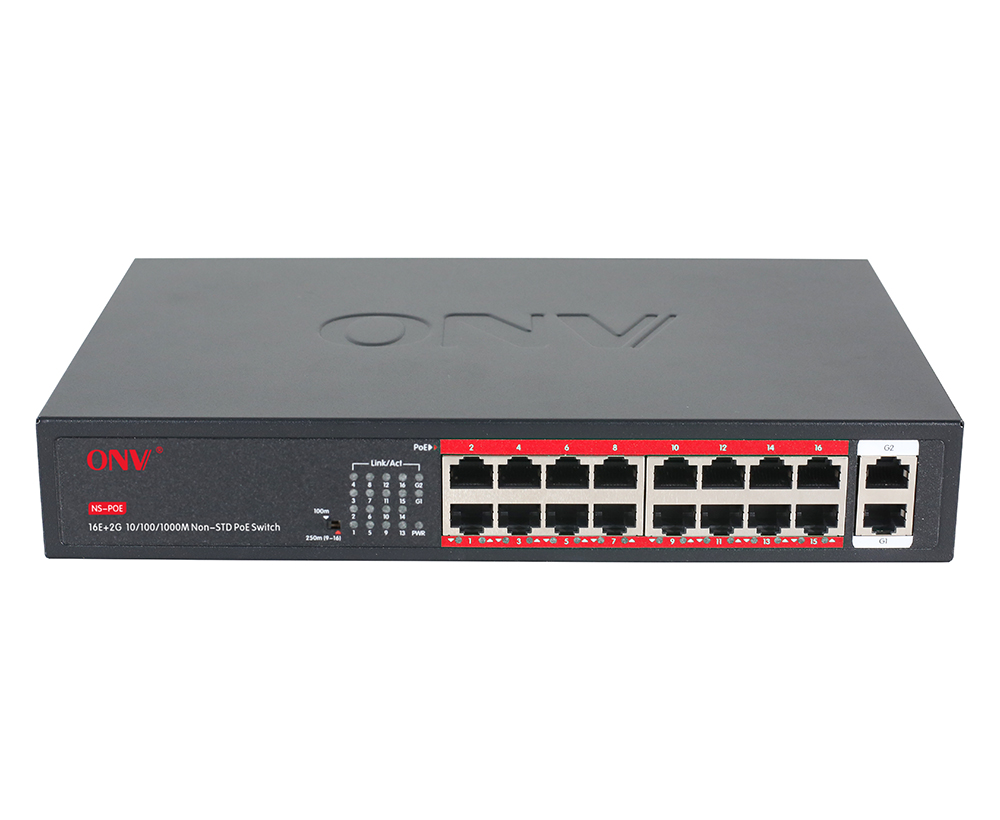

◇Le volet convivial peut montrer l'état de dispositif par l'indicateur de LED de PWR, et PoE.
◇Alimentation auto-développée, haute redondance, fournissant une puissance de sortie PoE à long terme et stable.
◇Consommation de puissance faible, aucun ventilateur, coquille en acier galvanisée en métal, et excellente dissipation thermique pour assurer l'opération stable du commutateur.

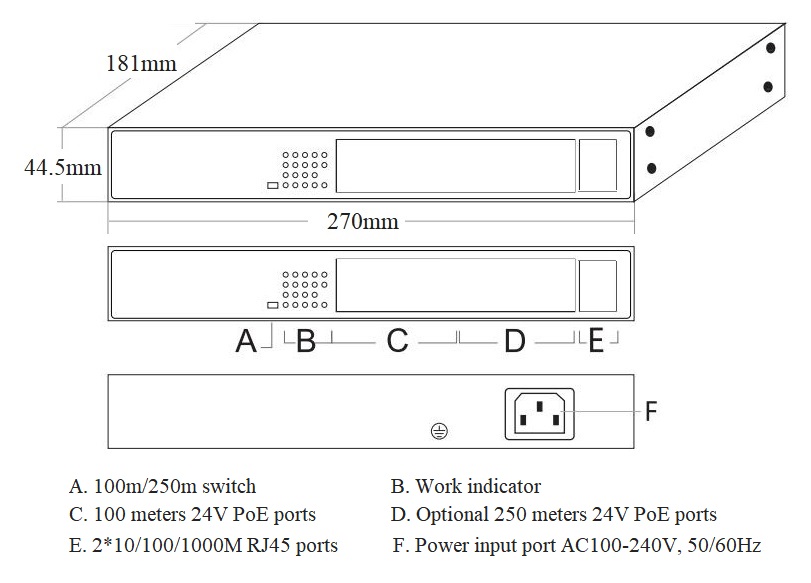

DIMENSION
INFORMATIONS SUR LA COMMANDE
|
Modèle |
Description |
Alimentation intégrée |
|
ONV-H2016PL (en) |
Commutateur non géré de PoE avec les ports RJ45 de 16*10/100M et les ports de la liaison montante RJ45 de 2*10/100/1000M. Le port 1-16 peut soutenirL'alimentation d'énergie 24V PoE + et le port non standard 9-16 peuvent soutenir la transmission de 10M/250 mètres. |
250W |
|
ONV-H2024PL (en) |
Commutateur non géré de PoE avec des ports RJ45 de 24*10/100M et des ports de la liaison montante RJ45 de 2*10/100/1000M. Appui du port 1-24L'alimentation et le port non standard 17-24 de 24V PoE + peuvent soutenir la transmission de 10M/250 mètres. |
250W |
LISTE D'EMBALLAGE
|
Liste d'emballage |
Contenu |
Qté |
Unité |
|
18-pCommutateur non standard de PoE de liaison montante de gigabit d'ort |
1 |
ENSEMBLE |
|
|
Câble d'alimentation AC |
1 |
PC |
|
|
Kits de montage |
1 |
ENSEMBLE |
|
|
Guide de l'utilisateur |
1 |
PC |
|
|
WArrantyCArd |
1 |
PC |
SPÉCIFICATION TECHNIQUE
|
Modèle |
ONV-H2016PL |
ONV-H2024PL |
|
Caractéristiques de l'interface |
||
|
Port fixe |
Ports de 16*10/100Base-TX PoE (données/puissance) Ports de 2*10/100/1000Base-T RJ45 (données) |
Ports de 24*10/100Base-TX PoE (données/puissance) Ports de 2*10/100/1000Base-T RJ45 (données) |
|
Port Ethernet |
Le port 1-16/ 1-24 peut soutenir 10/100Base-T(X) et le port 17-18/ 25-26 peut soutenir l'auto-détection de 10/100/1000Base-T, plein/auto-adaptation semi-duplex de MDI/ MDI-X |
|
|
Commutateur fonctionnel (100m/ 250m) |
Le port 9-16/17-24 peut soutenir 10M/250 MEtersTransmission lorsqu'il est allumé Remarque:Lorsque le statut du commutateur change, le commutateur PoE doit être redémarré pour que la fonction de commutateur fonctionnel prenne effet. |
|
|
Transmission à paire torsadée |
10BASE-TX: Cat5 ou plus tard UTP (≤ 250 mètres) 100BASE-TX: Cat5 ou plus tard UTP (≤ 100 mètres) 1000BASE-T: Cat5e ou plus tard UTP (≤ 100 mètres) |
|
|
Paramètre de puce |
||
|
Protocole réseau |
IEEE 802.3 10BASE-T, IEEE 802.3i 10Base-T, IEEE 802.3u 100Base-TX, IEEE 802.3ab 1000Base-T, IEEE 802.3x |
|
|
Mode de transmission |
Stocker et avancer (pleine vitesse de fil) |
|
|
Capacité de commutation |
14,8 Gbps (non bloquant) |
|
|
Expédition Taux @ 64 octet |
5.36Mpps |
6.55Mpps |
|
MAC |
16K |
|
|
Mémoire tampon |
4M |
|
|
Cadre Jumbo |
10K |
|
|
Indicateur de LED |
Puissance: PWR (Vert), Réseau: (Vert) |
|
|
PoE & Alimentation électrique |
||
|
Port de PoE |
Port 1-16 |
Port 1-24 |
|
Pin d'alimentation d'énergie |
4/5(+) 7/8 (-) |
|
|
Puissance maximum par port |
24W, PoE + non standard |
|
|
PWR total/tension d'entrée |
250W /(AC100-240V) |
|
|
Consommation de puissance |
Veille <15W, pleine charge <250W |
Veille <20W, pleine charge <250W |
|
Alimentation électrique |
Alimentation intégrée, AC 100 ~ 240V 50-60Hz, 4.1A |
|
|
Paramètre physique |
||
|
Opération TEMP/Humidité |
-20 ~ + 55 °C, 5% ~ 90% RH sans condensation |
|
|
TEMP/Humidité de stockage |
-40 ~ + 75 °C, 5% ~ 95% RH non condensant |
|
|
Dimension (L * W * H) |
270*181*44.5mm |
330*204*44mm |
|
Poids net/brut |
1,55 kg/ 2,05 kg |
1,85 kg/ 2,4 kg |
|
Installation |
Bureau, Bâti de mur, Montage en rack |
|
|
Certification et garantie |
||
|
Protection contre la foudre |
Protection contre la foudre: 4KV 8/20us, niveau de protection: IP30 |
|
|
Certification |
Ccc, marque de la CE, message publicitaire, EN62368-1 de CE/LVD, classe B, RoHS de la pièce 15 de FCC |
|
|
Garantie |
1 an, entretien à vie. |
|
