Commutateur industriel dEthernet de 10/100M 5-port

Modèle： ONV-IPS31004F

Commutateur industriel Unmanaged d'Ethernet avec les ports RJ45 de 4*10/100M et le port de fibre de Sc de liaison montante de 1*155M (double module optique unimodal de fibre de 1310nm /20km). Il peut prendre en charge la double entrée d'alimentation CC et le montage sur rail DIN.

Je veux faire une enquête

Aperçu
Spécification technique

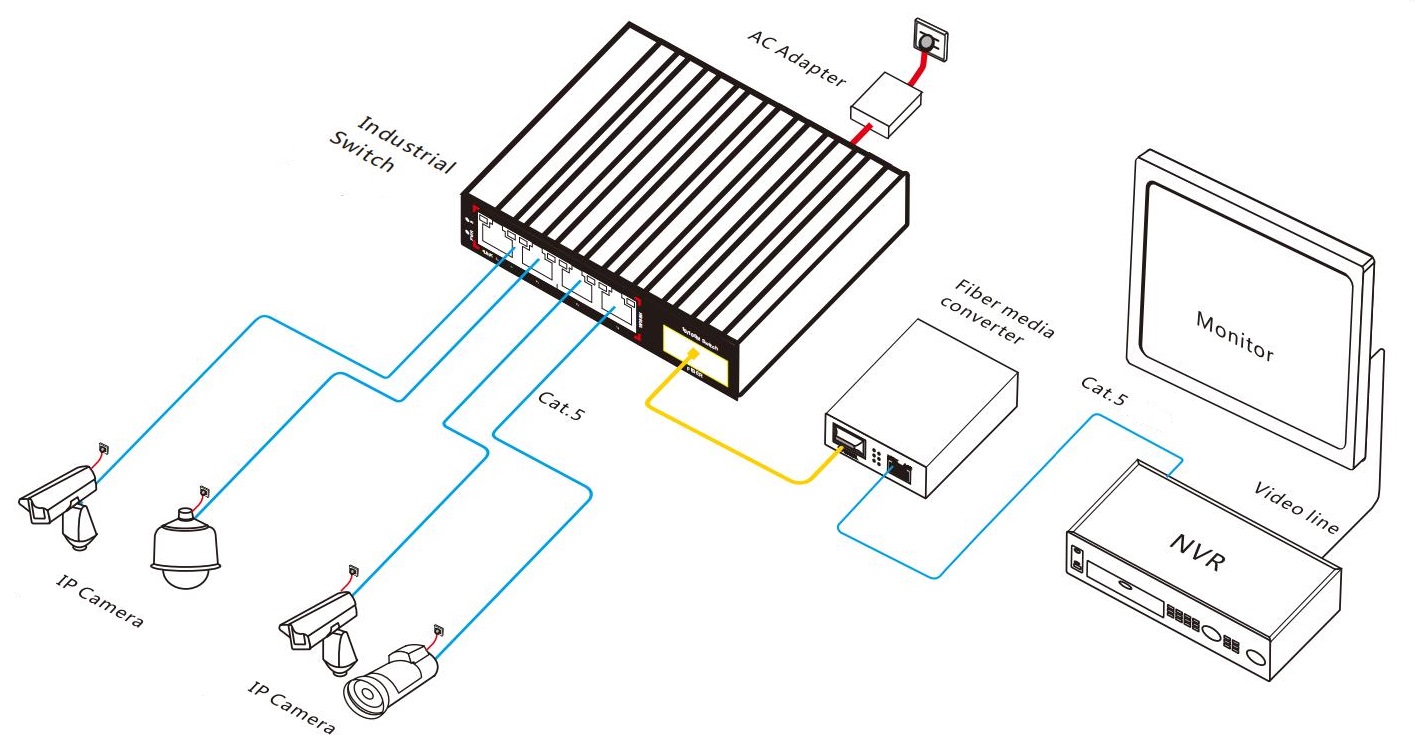

Application
Documents
Produits connexes

APERÇU

Le ONV-IPS31004F est un commutateur de fibre Ethernet industriel 10/100M développé indépendamment par ONV. Il dispose de ports RJ45 adaptatifs 4*10/100M et d'un port fibre SC 1*155M. Chaque port peut prendre en charge l'expédition de ligne complète.

Le ONV-IPS31004F a une excellente adaptabilité de l'environnement industriel (stabilité mécanique, adaptabilité climatique, adaptabilité électromagnétique de l'environnement, etc.). Mode non géré, plug and play, pas de configuration, facile à utiliser. Il convient aux scènes industrielles telles que le transport intelligent, le transport ferroviaire, l'industrie de l'énergie, les mines, le pétrole, le transport maritime, la métallurgie et la construction d'énergie verte pour former un coût-efficace, stable, et réseau de communication fiable.

CARACTÉRISTIQUE

Accès 10/100M, Ethernet rapide

Prend en charge la transmission de la vitesse du fil sans blocage

Prend en charge le duplex intégral basé sur IEEE802.3x et le semi-duplex basé sur la contre-pression

SUpport10/100M RJ45PortEt155M SCCombinaison de port de fibre, qui permet aux utilisateurs de créer un réseau de manière flexible pour répondre aux besoins de divers scénarios.

Stable et fiable

CCC, CE, FCC, RoHS.

Le panneau convivial peut afficher l'état de l'appareil via l'indicateur LED de PWREtLien.

Consommation de puissance faible,Pas de ventilateur, Coquille en aluminium, et excellente dissipation thermique pour assurer le fonctionnement stable de l'interrupteur.

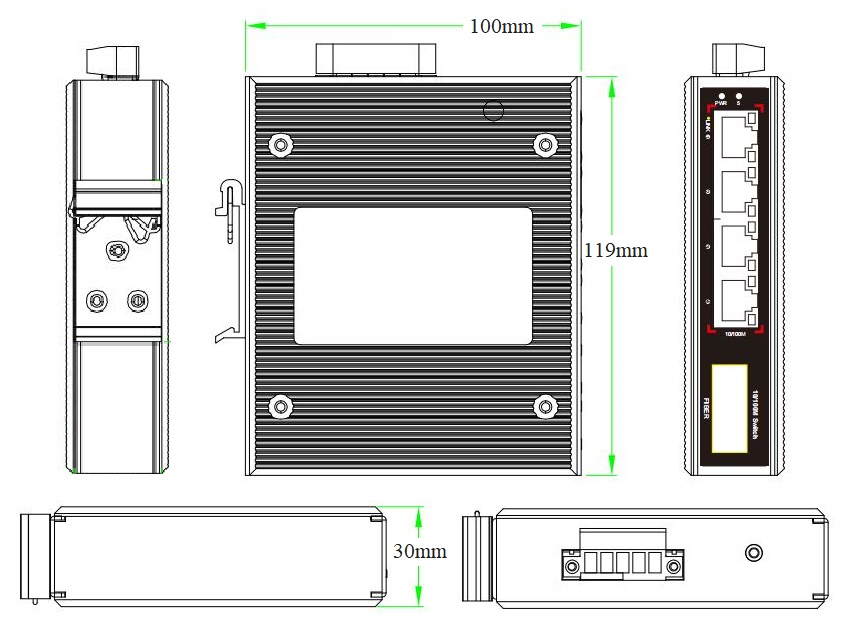

DIMENSION

COMMANDE DES INFORMATIONS

Modèle	Description	Alimentation électrique recommandée
ONV-IPS31004F	Commutateur Ethernet industriel non géré avec ports RJ45 410/100M et port fibre SC de liaison montante 1155M (module optique double fibre monomode 1310nm /20km). Il peut prendre en charge une double entrée d'alimentation CC et un montage sur rail DIN.	12W/24W
ONV-IPS31004F-M	Commutateur Ethernet industriel non géré avec ports RJ45 410/100M et port fibre SC de liaison montante 1155M (module optique double fibre multimode 850nm /0.5km ou 1310nm /2km). Il peut prendre en charge une double entrée d'alimentation CC et un montage sur rail DIN.	12W/24W
ONV-IPS31004F-A	Commutateur Ethernet industriel non géré avec ports RJ45 410/100M et port fibre SC de liaison montante 1155M (module optique à fibre unique monomode 1310nm /20km). Il peut prendre en charge une double entrée d'alimentation CC et un montage sur rail DIN.	12W/24W
ONV-IPS31004F-B	Commutateur Ethernet industriel non géré avec ports RJ45 410/100M et port de fibre SC de liaison montante 1155M (module optique à fibre unique monomode de 1550nm /20km). Il peut prendre en charge une double entrée d'alimentation CC et un montage sur rail DIN.	12W/24W
Remarque:L'alimentation n'est pas incluse et doit être achetée.

LISTE D'EMBALLAGE

Liste d'emballage	Contenu	Qté	Unité
	Commutateur de fibre Ethernet industriel à 5 ports 10/100M	1	ENSEMBLE
	Guide de l'utilisateur	1	PC
	Carte de garantie	1	PC

PAPPROVISIONNEMENT DE LA SUIVRE

Produit

Modèle

Description

Unité

Rail DIN 12W Alimentation industrielle

GWS-DP12-12

Rail DIN 12W ensemble unique d'alimentation de sortie

Tension d'entrée: AC100V ~ 240V 50-60H, 0.35A

Tension de sortie: DC12V, 1.0A

Température d'opération: -40 ℃ à + 70 ℃

Rail DIN d'alimentation industrielle 24W

GWS-DP24-24

Rail DIN 24W ensemble unique d'alimentation de sortie

Tension d'entrée: AC100V ~ 240V 50-60H, 0.35A

Tension de sortie: DC24V, 1.0A

Température d'opération: -40 ℃ à + 70 ℃

PRODUIT CONNEXES

Modèle	Description
ONV-IPS33032FS	Commutateur de fibre Ethernet industriel non géré avec 210/100/1000M RJ45 ports et 11000M port fibre montante SC. Il peut prendre en charge une double entrée d'alimentation CC et un montage sur rail DIN.
ONV-IPS33042F	Commutateur de fibre Ethernet industriel non géré avec 2 ports RJ45 * 10/100/1000M et 2 ports fibre SFP de liaison montante 1000M. Il peut prendre en charge une double entrée d'alimentation CC et un montage sur rail DIN.
ONV-IPS33064F	Commutateur de fibre Ethernet industriel non géré avec ports RJ45 410/100/1000M et ports fibre SFP de liaison montante 21000M. Il peut prendre en charge une double entrée d'alimentation CC et un montage sur rail DIN.
ONV-IPS33108F	Commutateur de fibre Ethernet industriel non géré avec ports RJ45 810/100/1000M et port fibre SFP de liaison montante 21000MS. Il peut prendre en charge une double entrée d'alimentation CC et un montage sur rail DIN.
ONV-IPS33128F	Commutateur de fibre Ethernet industriel non géré avec ports RJ45 1010/100/1000M et port fibre SFP de liaison montante 21000MS. Il peut prendre en charge une double entrée d'alimentation CC et un montage sur rail DIN.

SPÉCIFICATION TECHNIQUE

Modèle	ONV-IPS31004F
Caractéristiques d'interface
FixePOrt	Port de fibre SC de liaison montante 1155M (données) 410/100Base-TX RJ45 ports (données/puissance) 2 ensembles V, ports d'alimentation CC redondants en V (terminal Phoenix 5P)
Port Ethernet	Port 1-4 peut prendre en charge la détection automatique 10/100Base-T(X), full/semi-duplex MDI/ MDI-X auto-adaptation
Paire torsadée Transmission	10BASE-T: Cat3,4,5 UTP (≤ 100 mètres) 100BASE-TX: Cat5e ou UTP ultérieur (≤ 100 mètres)
Port de fibre optique	Le module optique par défaut est une double fibre monomode 20km, port SC (Fibre monomode en option et module optique à double fibre multimode)
Câble optique/Distance	Multi-mode: 850nm/ 0-500m, 1310nm/0-2km, mode unique: 1310nm/0-40km, 1550nm/ 0-120km
Paramètre de puce
Protocole réseau	IEEE 802.3 10BASE-T, IEEE 802.3i 10Base-T, IEEE 802.3u 100Base-TX, IEEE 802.3u 100Base-FX, IEEE 802.3x
Mode de transfert	Stocker et en avant (vitesse de fil complet)
Capacité de commutation	1.6Gbps (non bloquant)
Expédition Taux @ 64 octet	0.744Mpps
MAC	1K
Mémoire tampon	768K
JUmboFRames	9.2K
LED Indicateur	Puissance: PWR (vert), Réseau: Lien (jaune), Port fibre: L/A (vert)
Alimentation électrique
Consommation de puissance	Veille<3W,Pleine charge<6W
Alimentation électrique	Non, facultatif24V/24W Alimentation électrique industrielle
WOrkingVOltage	DC12-48V, 5P terminal industriel Phoenix, protection anti-retour de soutien.
Paramètre physique
Opération TEMP/humidité	-40 ~ + 80 °C, 5% ~ 90% HR sans condensation
Stockage TEMP/Humidité	-40 ~ + 85 °C, 5% ~ 95% HR sans condensation
Dimension	11910030mm
Poids net/brut	0.4kg /0.5kg
Installation	Bureau, 35mm DIN Rail
Certification et garantie
Protection contre la foudre	Niveau de protection: IP40 Protection contre la foudre: 6KV 8/20us IEC61000-4-3 (RS):10 V/m (80 ~ 1000MHz) FCC Partie 15/CISPR22 (EN55022): Classe B IEC61000-6-2 (norme industrielle commune) IEC61000-4-9 (champ d'aimant pulsé): 1000A/m IEC61000-4-10 (oscillation amortie): 30A/m 1MHz IEC61000-4-12/18 (onde de choc): CM2.5kV, DM1kV IEC61000-4-4(EFT): Câble d'alimentation: ± 4kV, câble de données: ± 2kV IEC61000-4-16 (transmission en mode commun): 30V, 300V, 1s IEC61000-4-2 (ESD): Décharge de contact ± 8kV, décharge d'air ± 15kV IEC61000-4-6 (transmission de fréquence radio): 10V(150kHz ~ 80MHz) IEC61000-4-8 (champ magnétique de fréquence de puissance): 100A/m, 1000A/m, 1s-3s IEC61000-4-5 (Surge): Câble d'alimentation: CM ± 4kV/ DM ± 2kV, câble de données: ± 4kV
Propriétés mécaniques	IEC60068-2-6 (anti vibration), IEC60068-2-27 (antichoc), IEC60068-2-32 (chute libre)
Certification	CCC, marquage CE, commercial, EN62368-1 CE/LVD, FCC Partie 15 Classe B, RoHS
Garantie	5 ans, entretien à vie.
