APERÇU

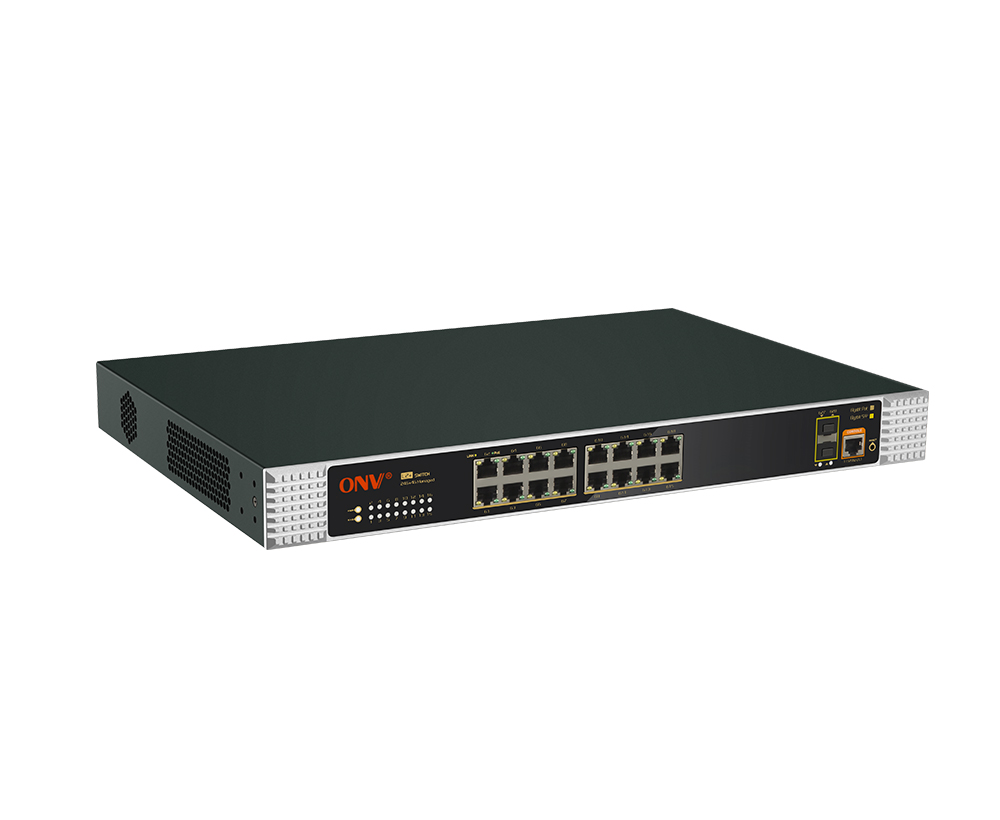

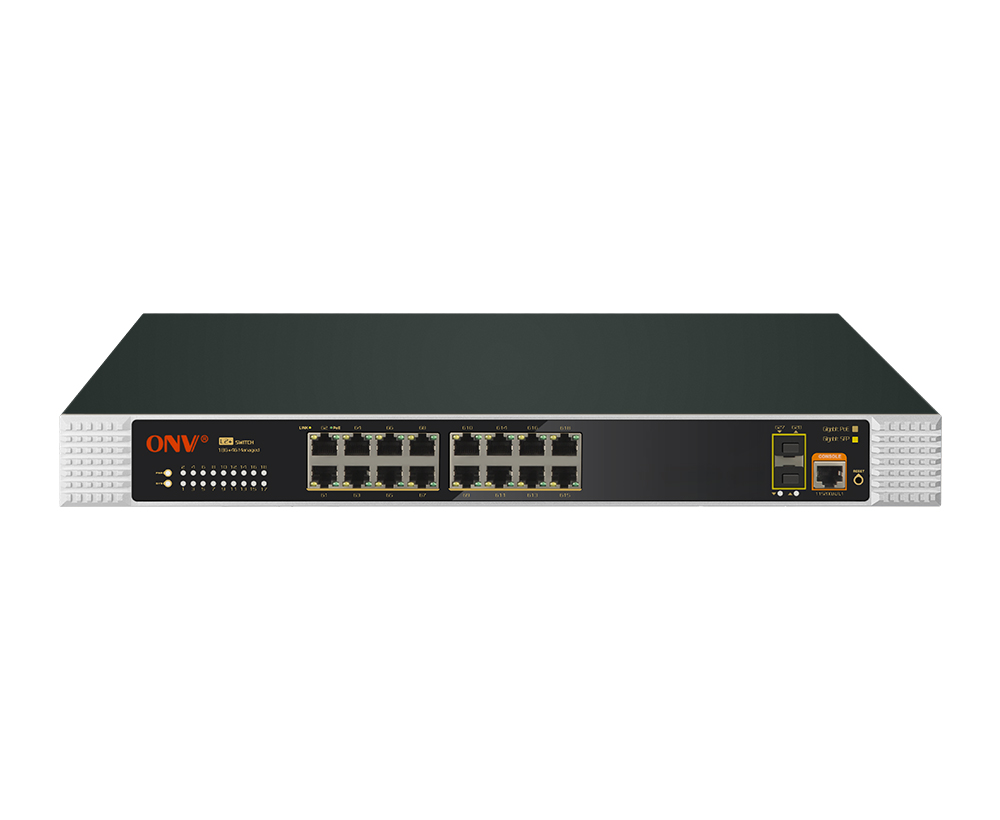

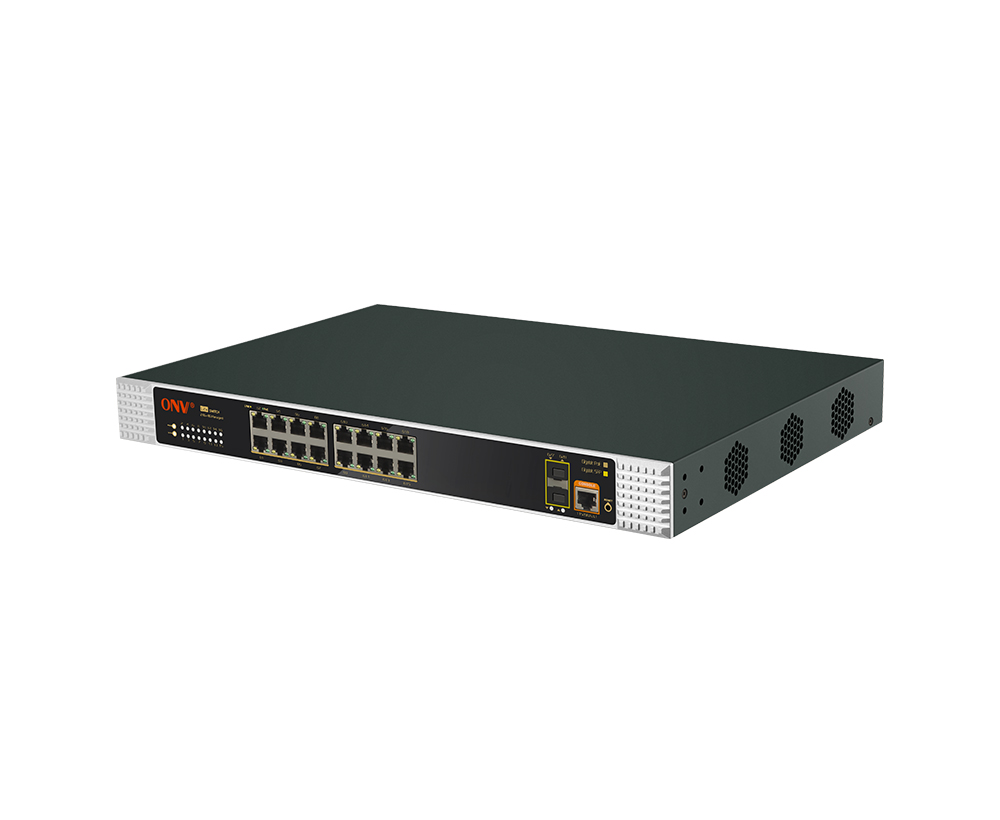

Le ONV-IPS33018PFM est unGL'igabit a contrôlé le commutateur industriel de fibre de PoE indépendamment développé par ONV. Il a 16*10/100/1000Base-T adaptatifPorts RJ45 et 2*100/1000Base-XLiaison montantePorts de fibre de SFP. Le port 1-16 peut soutenir la norme d'IEEE 802.3 af/at PoE etLePuissance de PoE de simple-port atteint 30W. En tant que dispositif d'alimentation PoE, il peut détecter et reconnaître automatiquement l'équipement de réception de puissance qui répond à la norme et fournir de l'énergie via le câble réseau. Il peut alimenter les équipements terminaux PoE tels que les AP sans fil, les caméras IP, les téléphones VoIP et les capteurs industriels via un câble réseau, et répondre à l'environnement réseau nécessitant une alimentation PoE haute densité. Il convient au transport intelligent, au transit de rail, à l'énergie électrique, à l'exploitation, à la métallurgie, et à l'énergie verte, scènes industrielles telles que la construction installant un réseau de communication rentable et stable.
Le ONV-IPS33018PFM a la fonction de gestion du réseau L2 + pour soutenir IPV4/Gestion IPV6,STransitaires tatic route, protection de sécurité complète, ACL/Politique de QoS et fonctions riches de VLAN pour la gestion et l'entretien faciles. Prend en charge plusieurs protocoles de redondance réseau STP/ RSTP/ MSTP (<50ms) et ITU-T G.8032 (<20ms) ERPS pour améliorer la sauvegarde des liens et la fiabilité du réseau. Lorsqu'un réseau à sens unique échoue, la communication peut être rapidement rétablie pour assurer une communication continue importante des applications. Selon les besoins de l'application, la gestion de l'alimentation PoE, le contrôle de flux de port, la division VLAN, STP, RSTP et d'autres configurations d'application peuvent être effectuées via des méthodes de gestion de réseau Web, CLI et SNMP.
CARACTÉRISTIQUE
Accès Gigabit
◇L'expédition non bloquante de fil-vitesse de soutien.
◇Support full-duplex basé sur IEEE802.3x et semi-duplex basé surBAckpressure.
◇SGigabit d'upportRJ45PortEtLiaison montanteSFPLa combinaison de port, qui permet à des utilisateurs de construire avec souplesse la mise en réseau pour répondre aux besoins de divers scénarios.
Alimentation d'énergie intelligente de PoE
◇La gestion de réseau de PoE, réalisent l'allocation de puissance de port de PoE, l'arrangement de priorité, la visualisation de statut de puissance de port, la planification de temps, etc.
◇Conformez-vous à IEEE 802.3 af/à la norme de PoE, identifiez automatiquement des dispositifs de PoE pour l'alimentation d'énergie, et n'endommagez pas des dispositifs non-PoE.
◇Le port PoE prend en charge le mécanisme de priorité. Lorsque la puissance restante est insuffisante, la puissance du port de haute priorité est donnée en priorité pour éviter une surcharge du dispositif.
◇16* 10/100/1000Base-T RJ45Ports prennent en charge la puissance PoE, répondant aux exigences d'alimentation PoE de la surveillance de la sécurité, des systèmes d'automatisation industrielle, de la couverture sans fil et d'autres scénarios.
Sécurité
◇Isolation portuaire et contrôle des tempêtes.
◇IP MAC port VLAN quadruple combinaison flexible fonction de liaison.
◇L'authentification 802.1X fournit des fonctions d'authentification pour les ordinateurs LAN et contrôle l'état d'autorisation des ports contrôlés en fonction des résultats d'authentification.
Forte capacité de traitement des affaires
◇Réseau d'anneau de soutien ERPS et STP/RSTP/MSTP pour éliminer les boucles de couche 2 et réaliser la sauvegarde de lien.
◇Soutenez IEEE802.1Q VLAN, les utilisateurs peuvent avec souplesse diviser VLAN, la voix VLAN, et la configuration de QinQ selon leurs besoins.
◇Soutenez l'agrégation statique et dynamique pour augmenter effectivement la bande passante de lien, réalisez l'équilibrage de charge, la sauvegarde de lien, et améliorez la fiabilité de lien.
◇Soutenez QoS, basé sur port, 802.1P, et DSCP-basé trois modes prioritaires et quatre algorithmes de planification de file d'attente: Equ, SP, WRR, et SP WRR.
◇Prise en charge de l'ACL pour filtrer les paquets de données en configurant les opérations de traitement de règles et les autorisations de temps correspondantes, et fournir des stratégies de contrôle d'accès de sécurité flexibles.
◇Prend en charge le protocole multicast IGMP V1/V2/V3, IGMP Snooping répond aux exigences de surveillance vidéo haute définition multi-terminal et d'accès à la vidéoconférence.
Stable et fiable
◇CCC, CE, FCC, RoHS.
◇Le panneau convivialPeut montrer le statut de dispositif par l'indicateur de LED de PWR,SYS,LienL/A, etPoE.
◇Alimentation d'énergie Auto-développée, conception élevée de redondance, fournissant un long-Terme et puissance de sortie stable de PoE.
◇Faible consommation d'énergie,GLogement en acier alvanized,EtExcellente dissipation thermique pour assurer le fonctionnement stable du commutateur.
Gestion O & M facile
◇Soutien CPU surveillance, surveillance de la mémoire, détection Ping, et la détection de longueur de câble.
◇HTTPS, SSLV3, SSHV1/V2 et d'autres méthodes de cryptage sont plus sécurisés dans la gestion.
◇RMON, le log système, et les statistiques de trafic de port sont commodes pour l'optimisation et la transformation de réseau.
◇LLDP est pratique pour le système de gestion de réseau pour interroger et juger l'état de communication de la liaison.
◇Soutenir diverses méthodes de gestion et de maintenance telles que la gestion de réseau Web, la ligne de commande CLI (Console, Telnet), SNMP (V1/V2/V3), Telnet, etc.

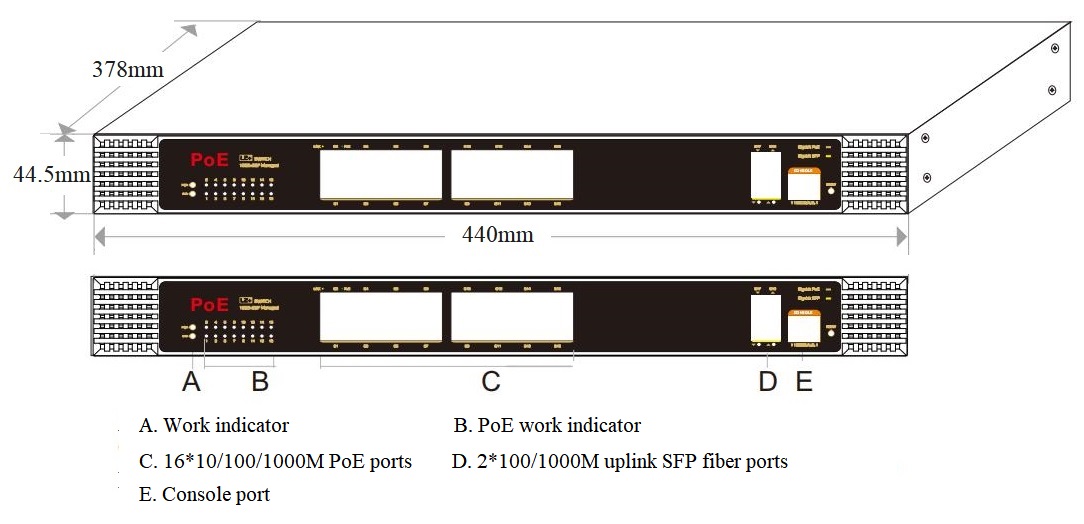

DIMENSION
INFORMATIONS SUR LA COMMANDE
|
Modèle |
Description |
BUilt-dans l'alimentation d'énergie |
|
ONV-IPS33018PFM |
L2 + a contrôlé le commutateur industriel de fibre de PoE avec les ports RJ45 de 16*10/100/1000M et2*100/1000MLiaison montantePorts de fibre de SFP.Le port 1-16 peut prendre en charge la norme IEEE 802.3 af/at PoE.Il intégré dans l'alimentation et 1U/19"Installation de l'armoire. |
250W |
|
ONV-IPS33018PFM-at |
400W |
|
|
Remarque:Le module optique n'est pas inclus et doit être acheté séparément. |
||
LISTE D'EMBALLAGE
|
Liste d'emballage |
Contenu |
Qté |
Unité |
|
Commutateur PoE industriel géré par Gigabit à 18 ports |
1 |
Set |
|
|
Câble adaptateur RJ45-DB9 |
1 |
PC |
|
|
Câble d'alimentation AC |
1 |
PC |
|
|
Kit de montage (oreille suspendue) |
1 |
Set |
|
|
Guide de l'utilisateur |
1 |
PC |
|
|
Carte de garantie et certificat de conformité |
1 |
PC |
MODULE OPTIQUE
|
Produit |
Modèle |
Description |
Unité |
|
1.25GOptiqueModule |
2630-G |
Module optique industriel de SFP, 1.25G double fibre multimode 850nm, distance de transmission: 550m, interface de LC, fonction de soutiens DDM et branchement chaud. |
PC |
|
Référence: 2632-G |
Module optique industriel de SFP, 1.25G double fibre monomode 1310nm, distance de transmission: 20km, interface de LC, fonction de soutiens DDM et branchement chaud. |
PC |
|
|
Référence: 2612-T-G |
Module optique industriel de SFP, fibre 1,25G simple monomode TX1310nm/ RX1550nm, distance de transmission: 20km, interface de LC, fonction de soutiens DDM et branchement chaud. |
SPÉCIFICATION TECHNIQUE
|
Modèle |
ONV-IPS33018PFM |
ONV-IPS33018PFM-at |
|
Caractéristiques de l'interface |
||
|
Port fixe |
1 * RS232 Console port (115200,N,8,1) 2*100/1000Base-X ports de fibre de la liaison montante SFP (données) Ports de 16*10/100/1000Base-T PoE (données/puissance) |
|
|
Port Ethernet |
Le port 1-16 peut soutenir l'auto-détection de 10/100/1000Base-T, complètement/auto-adaptation semi-duplex de MDI/ MDI-X |
|
|
Transmission à paire torsadée |
10BASE-T: Cat3,4,5 UTP (≤ 100 mètres) 100BASE-TX: Cat5 ou plus tard UTP (≤ 100 mètres) 1000BASE-T: Cat5e ou plus tard UTP (≤ 100 mètres) |
|
|
Port de fibre optique |
L'interface de fibre optique de gigabit, défaut aucun incluent le module optique (unimodal facultatif/à plusieurs modes de fonctionnement, fibre simple/double module optique de fibre. LC) |
|
|
Câble optique/Distance |
Multi-mode: 850nm/ 0-550m, monomode: 1310nm/ 0-40km, 1550nm/ 0-120km |
|
|
Paramètre de puce |
||
|
Type de gestion de réseau |
L2 |
|
|
Protocole réseau |
IEEE 802.3 10BASE-T, IEEE 802.3i 10Base-T, IEEE 802.3u 100Base-TX, IEEE 802.3ab 1000Base-T, IEEE 802.3z 1000Base-X, IEEE 802.3x |
|
|
Mode de transmission |
Stocker et avancer (pleine vitesse de fil) |
|
|
Capacité de commutation |
52Gbps (non bloquant) |
|
|
Taux de transmission @ 64 octet |
26,78 Mpps |
|
|
MAC |
8K |
|
|
Mémoire tampon |
6M |
|
|
Cadre Jumbo |
9.6K |
|
|
Indicateur de LED |
PoE: PoE (vert), Taux: Vitesse: (vert), Port fibre: L/A (vert),Puissance: PWR (Jaune), Système: SYS (Jaune), Réseau: Lien (Jaune) |
|
|
Réinitialiser l'interrupteur |
Oui |
|
|
PoE & Alimentation électrique |
||
|
Port de PoE |
Port 1-16 |
|
|
Gestion PoE |
Configuration de limite de puissance totale de l'alimentation PoE Démarrage de retard de puissance, travail de PoE et ordonnancement de temps Affichage d'état de fonctionnement Port PoE, configuration prioritaire de sortie Port PoE Port PoE distribution de puissance de sortie, PoE on/off, af/à la distribution de puissance |
|
|
Pin d'alimentation d'énergie |
1/2( ) 3/6 (-) |
|
|
Puissance maximum par port |
30W, IEEE 802,3 af/at |
|
|
PWR total/tension d'entrée |
250W /(AC100-240V) |
400W/ (AC100-240V) |
|
Consommation de puissance |
Veille <16W, pleine charge <240W |
Veille <20W, pleine charge <380W |
|
Alimentation électrique |
Alimentation d'énergie intégrée, AC100 ~ 240V 50-60Hz, 4.1A |
Alimentation d'énergie intégrée, AC100 ~ 240V 50-60Hz, 5.0A |
|
Port d'entrée de puissance |
Port de commutateur d'alarme,2 * AC puissance ports d'entrée,2* Port d'entrée DC48-57VS Port de puissance d'entrée double: Priorité d'alimentation en courant alternatif pour soutenir la protection anti-inverse de connexion, et commute automatiquement à la connexion de C. C quand la puissance échoue. |
|
|
Paramètre physique |
||
|
Temp/humidité d'opération |
-40 °C ~ + 80 °C, 5% ~ 90% RH sans condensation |
|
|
Temp/humidité de stockage |
-40 °C ~ + 85 °C, 5% ~ 95% RH sans condensation |
|
|
Dimension (L * W * H) |
440*378*44.5mm |
|
|
Poids net/brut |
5,3 kg/6,1 kg |
5,5 kg/6,3 kg |
|
Installation |
Bureau, 1U/19» armoire |
|
|
Certification et garantie |
||
|
Protection contre la foudre |
IEC61000-4-3(RS):10 V/m (80 ~ 1000MHz) FCC partie 15/CISPR22 (EN55022): Classe A IEC61000-6-2 (Norme industrielle commune) IEC61000-4-9 (champ magnétique pulsé): 1000A/m IEC61000-4-10 (oscillation amortie): 30A/m, 1MHz IEC61000-4-12/18 (onde de choc): CM 2.5kV, DM 1kV Niveau de protection: IP30, protection contre la foudre: 6KV 8/20us IEC61000-4-4(EFT): Câble d'alimentation: ± 4kV, câble de données: ± 2kV IEC61000-4-16 (transmission de Commun-mode): 30V, 300V, 1s IEC61000-4-2 (ESD): décharge de contact de ± 8kV, décharge d'air de ± 15kV IEC61000-4-6 (transmission de radiofréquence): 10V(150kHz ~ 80MHz) IEC61000-4-8 (champ magnétique de fréquence de puissance):100A/m,1000A/m, 1-3s IEC61000-4-5 (montée subite): Câble d'alimentation: CM ± 4kV/DM ± 2kV, câble de données: ± 4kV |
|
|
Propriétés mécaniques |
IEC60068-2-6 (Anti Vibration), IEC60068-2-32 (Chute Libre), IEC60068-2-27 (Anti Choc) |
|
|
Certification |
Marque de la CE, message publicitaire, EN62368-1 de CE/LVD, classe A, RoHS de la pièce 15 de FCC |
|
|
Garantie |
5 ans, entretien perpétuel. |
|
|
Fonctionnalité de gestion réseau |
||
|
Interface |
Réglage de l'économie d'énergie Port vert Ethernet Contrôle de la tempête de diffusion basé sur la vitesse du port Réglage de la protection de la température du port, contrôle de flux IEEE 802.3x (Full-duplex) La limite de vitesse du flux de message dans le port d'accès, la taille des particules mini est de 64Kbps. |
|
|
Caractéristique L3 |
Protocole ARP max 1024 entrées Routage statique/routage par défaut max 128 entrées Gestion du réseau L2, gestion de double pile IPV4/IPV6 Routage et transfert L3 et communication entre différents segments de réseau et différents VLAN |
|
|
VLAN |
Configuration de port d'Access, tronc, hybride VLAN basé sur le MAC, voix VLAN, configuration de QinQ 4K VLAN basé sur le port, IEEE802.1q, VLAN basé sur le protocole |
|
|
Agrégation de port |
LACP, agrégation statique, 9 groupes d'agrégation maximum et 8 ports par groupe. |
|
|
Spanning Arbre |
STP (IEEE802.1d), RSTP (IEEE802.1w), MSTP (IEEE802.1s) |
|
|
Protocole réseau en anneau |
G.8032 (ERPS), 250 sonnent tout au plus, 250 dispositifs maximum par anneau. Temps de récupération inférieur à 20ms. |
|
|
Multidiffusion |
MLD Snooping, Multicast VLAN, IGMP Snooping v1/v2/v3, Max 1024 groupes de multidiffusion, déconnexion rapide |
|
|
Mise en miroir du port |
Mise en miroir de données bidirectionnelle basée sur le port |
|
|
QoS |
Redirection basée sur flux, limitation de débit basée sur flux Filtrage de paquets basé sur les flux, marque de priorité/remarque 8 * files d'attente de sortie de chaque port, mappage de priorité 802.1p/ DSCP Algorithme de planification de file d'attente (SP, WRR, SP WRR), Diff-Serv QoS |
|
|
ACL |
ACL d'émission basé sur port, ACL basé sur le port et VLAN Filtrage des paquets L2 à L4, correspondant au premier message de 80 octets. Fournissez l'ACL basé sur MAC, l'adresse MAC de destination, la source IP, l'IP de destination, le type de protocole IP, le port de TCP/UDP, la plage de ports de TCP/UDP, et le VLAN, etc. |
|
|
Sécurité |
SSH 2.0, SSL, isolement de port, limite de vitesse de message ARP Gestion hiérarchique des utilisateurs et protection par mot de passe AAA & RADIUS & TACACS certification, MAC limite d'apprentissage IEEE802.1X et authentification d'adresse MAC, inspection d'ARP Contrôle Broadcast Storm, Sauvegarde pour la référence hôte, Trous noirs Mac Liaison d'IP-MAC-VLAN-Port, attaque d'Anti-DoS, protection de source d'IP |
|
|
DHCP |
Client DHCP, surveillance DHCP, serveur DHCP, relais DHCP |
|
|
Gestion |
Vue en temps réel d'état d'utilisation de CPU, SNMP V1/V2/V3 Gestion de cluster de plateforme ONV-NMS (SNMP LLDP) Console/Modem AUX/Telnet/ SSH2.0, configuration CLI Détection d'état de longueur de câble, horloge de NTP, récupération d'Un-clé, LLDP FTP, TFTP, Xmodem, téléchargement de fichier SFTP et gestion des téléchargements Détection de ping, journal de travail de système, gestion de réseau Web (HTTPS) |
|
|
Système |
Navigateur Web: Mozilla Firefox 2.5 ou supérieur, Google Chrome V42 ou supérieur, câble Ethernet Cat5 et supérieur TCP/IP, adaptateur réseau et système d'exploitation réseau (tel que Microsoft Windows, Linux, Mac OS X) installés sur chaque ordinateur dans le câble Ethernet réseau Cat5 et supérieur |
|
