Commutateur Ethernet industriel géré Gigabit 18 ports L2

Modèle： ONV-IPS33018FM

L2 a contrôlé le commutateur industriel d'Ethernet avec des ports RJ45 de 16*10/100/1000M et des ports de fibre de SFP de liaison montante de 2*100/1000M. Il intégré 30W alimentation et prend en charge 2AC DC entrée d'alimentation et 1U/19-inch installation de l'armoire.

Je veux faire une enquête

Aperçu
Spécification technique
Application
Documents
Produits connexes

APERÇU

LeONV-IPS33018FMEst unGigabit completGéré industriel EThernetFibreCommutateur indépendamment développé par ONV. Il a16* 10/100/1000Base-T adaptatifRJ45Ports et2* 100/1000Base-XLiaison montantePorts de fibre de SFP. Chaque port peut soutenir l'expédition de fil-vitesse.

LeONV-IPS33018FMOnt l2 +Fonction de gestion de réseau, appuis IPV4/Gestion d'IPV6, expédition statique d'itinéraire, mécanisme complet de protection de sécurité, politique complète d'ACL/QoS, et fonctions riches de VLAN pour la gestion et l'entretien faciles. Prend en charge plusieurs protocoles de redondance réseau STP/RSTP/MSTP (<50ms) et (ITU-T G.8032) ERPS (<20ms) pour améliorer la sauvegarde des liens et la fiabilité du réseau, et peut restaurer rapidement les communications lorsqu'un réseau unidirectionnel tombe en panne. Assurer une communication ininterrompue pour les applications importantes. En fonction des besoins de l'application, diverses configurations de services d'application telles que la gestion des ports, la gestion des adresses de routage, le contrôle des flux de ports, la division VLAN, IGMP, la politique de sécurité et d'autres méthodes de gestion de réseau sont effectuées via Web, CLI, SNMP, Telnet et d'autres méthodes de gestion de réseau. Il répond aux besoins de divers environnements industriels d'application d'Ethernet et convient à établir les réseaux économiques, efficaces, stables, et fiables de communication dans les scénarios industriels tels que le transport intelligent, le transport ferroviaire, l'industrie de l'énergie, l'exploitation, le pétrole, l'expédition, la métallurgie, et la construction d'énergie verte.

CARACTÉRISTIQUE

GigabitAccès, GigabitPort de SFPLiaison montante

◇L'expédition non bloquante de fil-vitesse de soutien.

◇Appui duplex basé sur IEEE802.3x et semi-duplex basé sur la contre-pression.

◇Soutenez le port du gigabit RJ45 et le port de fibre de SFP de liaison montante pour répondre aux exigences de mise en réseau de divers scénarios.

Forte capacité de traitement des affaires

◇Soutenez le réseau d'anneau d'ERPS et STP/RSTP/MSTP pour éliminer des boucles de la couche 2 et pour réaliser la sauvegarde de lien.

◇Soutenez IEEE 802.1Q VLAN, les utilisateurs peuvent avec souplesse diviser des VLAN selon les besoins et la configuration de la voix VLAN et de QinQ de soutien.

◇Soutenez l'agrégation statique et dynamique pour augmenter effectivement la bande passante de lien, réalisez l'équilibrage de charge, la sauvegarde de lien, et améliorez la fiabilité de lien.

◇Soutenez QoS, basé sur port, 802.1P et DSCP-basé trois modes prioritaires et quatre algorithmes de planification de file d'attente: Equ, SP, WRR, et SP WRR.

◇Prise en charge de l'ACL pour filtrer les paquets de données en configurant les opérations de traitement de règles et les autorisations de temps correspondantes, et fournir des stratégies de contrôle d'accès de sécurité flexibles.

◇Prend en charge le protocole multicast IGMP V1/V2/V3, IGMP Snooping répond aux exigences de surveillance vidéo haute définition multi-terminal et d'accès à la vidéoconférence.

Sécurité

◇Isolation portuaire et contrôle des tempêtes.

◇IP MAC port VLAN quadruple combinaison flexible fonction de liaison.

◇L'authentification 802.1X fournit des fonctions d'authentification pour les ordinateurs LAN et contrôle l'état d'autorisation des ports contrôlés en fonction des résultats d'authentification.

Stable et fiable

◇CCC, CE, FCC, RoHS.

◇Adoptez l'alimentation d'énergie auto-développée et redondante pour fournir la puissance de sortie stable à long terme.

◇Le panneau convivial peut montrer le statut de dispositif par l'indicateur de LED de PWR et de lien.

◇Consommation de puissance faible, aucun ventilateur, coquille en acier galvanisée en métal, et excellente dissipation thermique pour assurer l'opération stable du commutateur.

Gestion O & M facile

◇Soutien CPU surveillance, surveillance de la mémoire, détection Ping, et la détection de longueur de câble.

◇Soutenez RMON, le log système, et les statistiques du trafic de port pour faciliter l'optimisation et la transformation de réseau.

◇Supporte HTTPS, SSLV3, SSHV1/V2 et d'autres méthodes de cryptage, rendant la gestion plus sécurisée.

◇Appui LLDP pour faciliter le système de gestion de réseau pour demander et juger le statut de communication du lien.

◇Soutenez la gestion de réseau de Web, la ligne de commande de CLI (console, telnet), le SNMP (V1/V2/V3), et toute autre gestion et entretien diversifiés.

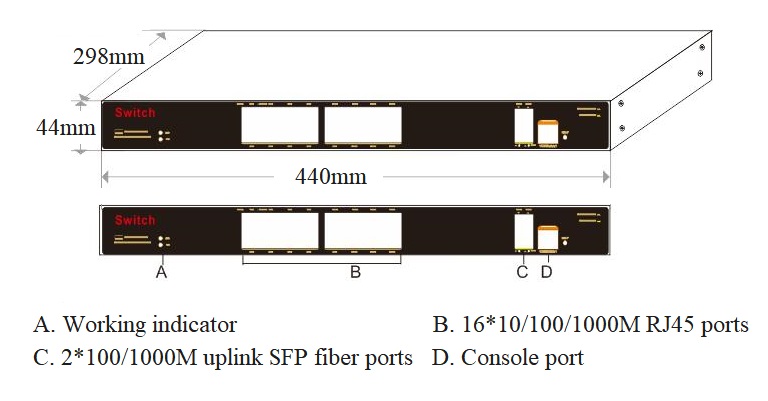

DIMENSION

INFORMATIONS SUR LA COMMANDE

Modèle	Description	Alimentation intégrée
ONV-IPS33018FM	L2 + a contrôlé le commutateur industriel d'Ethernet avec les ports RJ45 de 1610/100/1000M et les ports de fibre de SFP de liaison montante de 2100/1000M. Il intégré alimentation et prend en charge 2AC + DC entrée d'alimentation et 1U/19 pouces installation de l'armoire.	2*30W
Remarque:Le module optique n'est pas inclus et doit être acheté séparément.

LISTE D'EMBALLAGE

Liste d'emballage	Contenu	Qté	Unité
	18-port plein attachementL2Commutateur Ethernet industriel géré	1	ENSEMBLE
	Câble d'alimentation AC	1	PC
	Ligne RJ45-DB9	1	PC
	Kits de montage	1	ENSEMBLE
	Guide de l'utilisateur	1	PC
	Carte de garantie	1	PC

MODULE OPTIQUE

Produit	Modèle	Description	Unité
1.25G Optique Module	2630-G	Module optique industriel de SFP, 1.25G double fibre multimode 850nm, distance de transmission: 550m, interface de LC. Prend en charge la fonction DDM et branchement à chaud.	PC
	Référence: 2632-G	Module optique industriel de SFP, 1.25G double fibre monomode 1310nm, distance de transmission: 20km, interface de LC. Prend en charge la fonction DDM et branchement à chaud.	PC
	Référence: 2612-T-G	Module optique industriel de SFP, fibre 1,25G simple monomode TX1310nm/ RX1550nm, distance de transmission: 20km, interface de LC. Prend en charge la fonction DDM et branchement à chaud.	PC
	Référence: 2613-R-G	Module optique industriel de SFP, fibre 1,25G simple monomode TX1550nm/ RX1310nm, distance de transmission: 20km, interface de LC. Prend en charge la fonction DDM et branchement à chaud.	PC
	Référence: 2612-T-SC-G	Module optique industriel de SFP, 1.25G fibre simple monomode TX1310nm/ RX1550nm, distance de transmission: 20km, interface de Sc. Prend en charge la fonction DDM et branchement à chaud.	PC
	Référence: 2613-R-SC-G	Module optique industriel de SFP, fibre 1.25G simple monomode TX1550nm/ RX1310nm, distance de transmission: 20km, interface de Sc. Prend en charge la fonction DDM et branchement à chaud.	PC
Puissance Module	2633	Le module optique de 1.25G SFP transfère au port RJ45 de 10/100/1000M.	PC

PRODUIT CONNEXE

Modèle	Description
ONV-IPS33026FM	L2 + a contrôlé le commutateur industriel de fibre d'Ethernet avec les ports RJ45 de 2410/100/1000M et les ports combinés de fibre de 4100/1000M SFP. Il intégré dans l'alimentation 30W et prend en charge l'entrée de la borne d'alimentation 2AC + DC et l'installation de l'armoire 1U/19 pouces.

SPÉCIFICATION TECHNIQUE

Modèle	ONV-IPS33018FM
Caractéristiques de l'interface
FixePORT	1 * Port de la console (115200,N,8,1) Commutateur d'alarme de puissance-(DÉFAUT) 2 * AC100-240V ports d'entrée de puissance Ports de 1610/100/1000Base-T RJ45 (données) 2100/1000Base-X ports de fibre de la liaison montante SFP (données) 2 * ports d'entrée de puissance DC12-48V (protection anti-inverse de soutien)
Port Ethernet	L'auto-détection de soutien 10/100/1000Base-T(X) du port 1-16, complètement/auto-adaptation semi-duplex de MDI/ MDI-X
Transmission à paire torsadée	10BASE-T: Cat3,4,5 UTP (≤ 100 mètres) 100BASE-TX: Cat5 ou plus tard UTP (≤ 100 mètres) 1000BASE-T: Cat5e ou plus tard UTP (≤ 100 mètres)
Port de fibre optique	L'interface de fibre optique de gigabit, défaut aucun incluent le module optique (unimodal facultatif/à plusieurs modes de fonctionnement, fibre simple/double module optique de fibre. LC)
Câble optique/Distance	Multi-mode: 850nm/ 0-500m, monomode: 1310nm/ 0-40km, 1550nm/ 0-120km.
Paramètre de puce
Type de gestion de réseau	L2
Protocole réseau	IEEE 802.3 10BASE-T,IEEE 802.3i 10Base-T,IEEE 802.3u 100Base-TX,IEEE 802.3ab 1000Base-T,IEEE 802.3z 1000Base-X,IEEE 802.3x
Mode de transmission	Store et Forward (Vitesse de fil complète)
Capacité de commutation	52Gbps (non bloquant)
Expédition Taux @ 64 octet	26.78Mpps
MAC	8K
Mémoire tampon	6M
JumboFRame	9.6K
LED Indicateur	Puissance: PWR (jaune), Système: SYS (jaune), Réseau: Lien (jaune), Taux: VITESSE: (vert), Port fibre: L/A (vert)
Réinitialiser l'interrupteur	Oui, appuyez et maintenez le commutateur de réinitialisation pendant 10s et relâchez-le pour restaurer les paramètres d'usine
Alimentation électrique
PWR total/tension d'entrée	30W/ (AC100-240V)
Consommation de puissance	Veille<16W,Chargement complet<30W
Alimentation électrique	Alimentation d'énergie intégrée, AC100 ~ 240V 50-60Hz, 0.56A
Alimentation électrique	Alarme commutateur port, 2 * AC puissance ports d'entrée, 2 * DC12-48V ports d'entrée Double conception de port de puissance d'entrée: Priorité d'alimentation en courant alternatif pour soutenir la protection anti-inverse de connexion, et commute automatiquement à la connexion de C. C quand la puissance échoue.
Paramètre physique
Opération TEMP/Humidité	-40~+80°C,5%~90% RHSans condensation
TEMP/Humidité de stockage	-40~+85 °C,5%~95% RHSans condensation
Dimension(L * W * H)	44029844mm
Poids net/brut	3.75Kg/4.4Kg
Installation	Bureau, 1U/19 ''armoire
Certification et garantie
Protection contre la foudre	Niveau de protection: IP40 Protection contre la foudre: 6KV 8/20us IEC61000-4-3(RS):10 V/m (80 ~ 1000MHz) FCC partie 15/CISPR22(EN55022): Classe B IEC61000-6-2 (Norme industrielle commune) IEC61000-4-9 (champ magnétique pulsé): 1000A/m IEC61000-4-10 (oscillation amortie): 30A/m, 1MHz IEC61000-4-12/18 (onde de choc): CM 2.5kV, DM 1kV IEC61000-4-4(EFT): Câble d'alimentation: ± 4kV, câble de données: ± 2kV IEC61000-4-16 (transmission de Commun-mode): 30V, 300V, 1s IEC61000-4-2(ESD): décharge de contact de ± 8kV, décharge d'air de ± 15kV IEC61000-4-6 (transmission de radiofréquence): 10V(150kHz ~ 80MHz) IEC61000-4-8 (champ magnétique de fréquence de puissance):100A/m,1000A/m,1-3s IEC61000-4-5 (montée subite): Câble d'alimentation: CM ± 4kV/DM ± 2kV, câble de données: ± 4kV
MMécaniquePRoperties	IEC60068-2-6 (Anti Vibration), IEC60068-2-32 (Chute Libre), IEC60068-2-27 (Anti Choc)
Certification	Ccc, marque de la CE, message publicitaire, EN62368-1 de CE/LVD, classe B, RoHS de la pièce 15 de FCC
Garantie	5 ans, entretien perpétuel.
Fonctionnalité de gestion réseau
Interface	Réglages de protection de la température du port Contrôle de flux IEEE 802.3x (duplex intégral) Contrôle de la tempête de diffusion basé sur la vitesse du port Configuration économiseuse d'énergie d'Ethernet de vert du port EEE Limiter la vitesse du trafic de messages aux ports entrants et sortants, avec une mini granularité de 64Kbps
L3Caractéristiques	IPV4/IPV6 route statique/route par défaut max 128 entrées Protocole ARP, max 1024 entrées, fonction de gestion du réseau L2 L3 routage et expédition, communication de soutien entre différents segments de réseau et VLAN différent
VLAN	Configuration de port d'Access, tronc, hybride VLAN basé sur le MAC, VLAN basé sur le protocole (4K) VLAN basé sur le port, IEEE802.1q, VLAN vocal, configuration de QinQ
PortAGgrégation	Agrégation statique, agrégation dynamique LACP Max 9 groupes d'agrégation, par soutien de groupe jusqu'à 8 ports
Spanning Arbre	STP (IEEE802.1d), RSTP (IEEE802.1w), MSTP (IEEE802.1s)
Protocole de réseau en anneau industriel	Soutenez le réseau d'anneau d'ERPS, temps de récupération moins que 20ms, 255 sonnent tout au plus, 254 dispositifs maximum par anneau.
Multidiffusion	IGMP Snooping v1/v2/v3, 1024 groupes de multidiffusion maximum MLD Snooping, Multicast VLAN, mécanisme de sortie rapide de l'utilisateur
Mise en miroir du port	Mise en miroir de données bidirectionnelle basée sur le port
QoS	Algorithme de planification de file d'attente (SP, WRR, SP WRR) Limitation de débit basée sur le débit, dépôt de paquets basé sur le débit Redirection basée sur l'écoulement, Diff-Servv QoS, Marque de priorité/Remarque 8 * files d'attente de sortie de chaque port, mappage de priorité 802.1p/DSCP
ACL	ACL publié basé sur le port et le VLAN L2-L4 fonction de rotation de paquet peut assortir les 80 premiers octets du message et fournir la définition d'ACL basée sur l'adresse MAC de source, l'adresse MAC de destination, l'adresse IP de source, l'adresse IP de destination, le type de protocole IP, le port de TCP/UDP, la gamme de port de TCP/UDP, le VLAN, etc.
Sécurité	Adresse MAC du trou noir Suppression de message de diffusion de port Authentification basée sur port IEEE802.1X MAC adresse la limite de nombre d'apprentissage SSL assure la sécurité de la transmission des données Fonction obligatoire à quatre voies de port de MAC VLAN d'IP Isolation de port, fonction de limite de taux de message d'ARP Prévention des attaques DoS, fonction de détection d'intrusion ARP Gestion hiérarchique des utilisateurs et protection par mot de passe Certification AAA & RADIUS & TACACS, inspection ARP Protection de l'adresse IP source, mécanisme de sauvegarde des données de l'hôte SSH 2.0 fournit un canal crypté sécurisé pour la connexion utilisateur
DHCP	Client DHCP,Surveillance DHCP,DHCPServeur,DHCPRelais
Gestion	Journal de travail système, protocole de découverte de couche de liaison Horloge de NTP, détection de longueur de câble, SNMP V1/V2/V3 Détection ping, gestion de réseau Web (HTTPS) Gestion de cluster de plateforme ONV-NMS (SNMP LLDP) Récupération en un clic, état d'utilisation du CPU en temps réel FTP, TFTP, Xmodem, téléchargement de fichier SFTP et gestion des téléchargements Configuration de ligne de commande du modem/Telnet/ SSH2.0 CLI de console/AUX
Système	Navigateur Web: Mozilla Firefox 2.5 ou supérieur, Google Chrome V42 ou supérieur, câble Ethernet Cat5 et supérieur TCP/IP, adaptateur réseau et système d'exploitation réseau (tel que Microsoft Windows, Linux, Mac OS X) installés sur chaque ordinateur dans le câble Ethernet réseau Cat5 et supérieur
