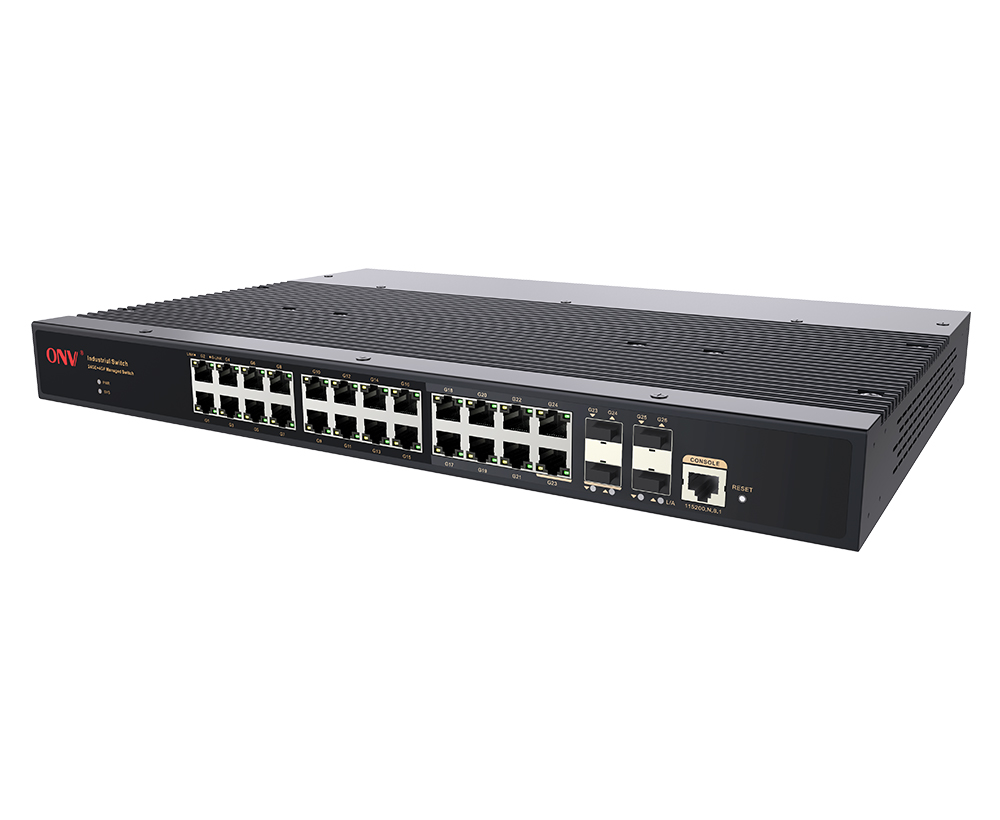

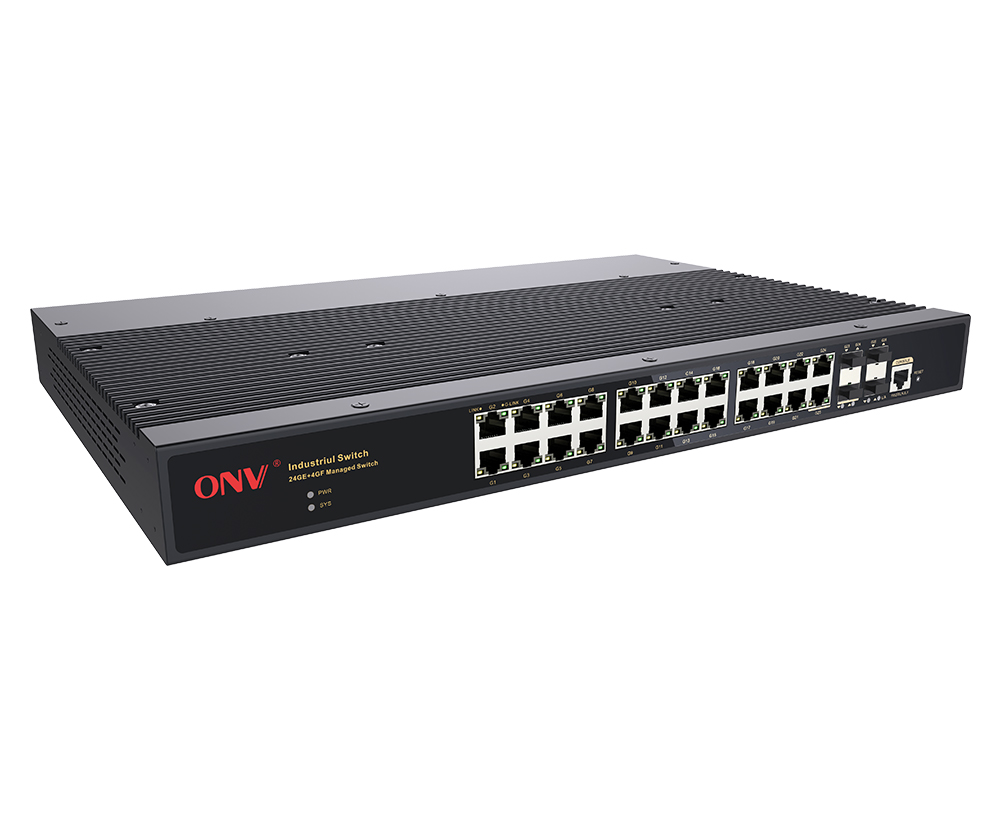

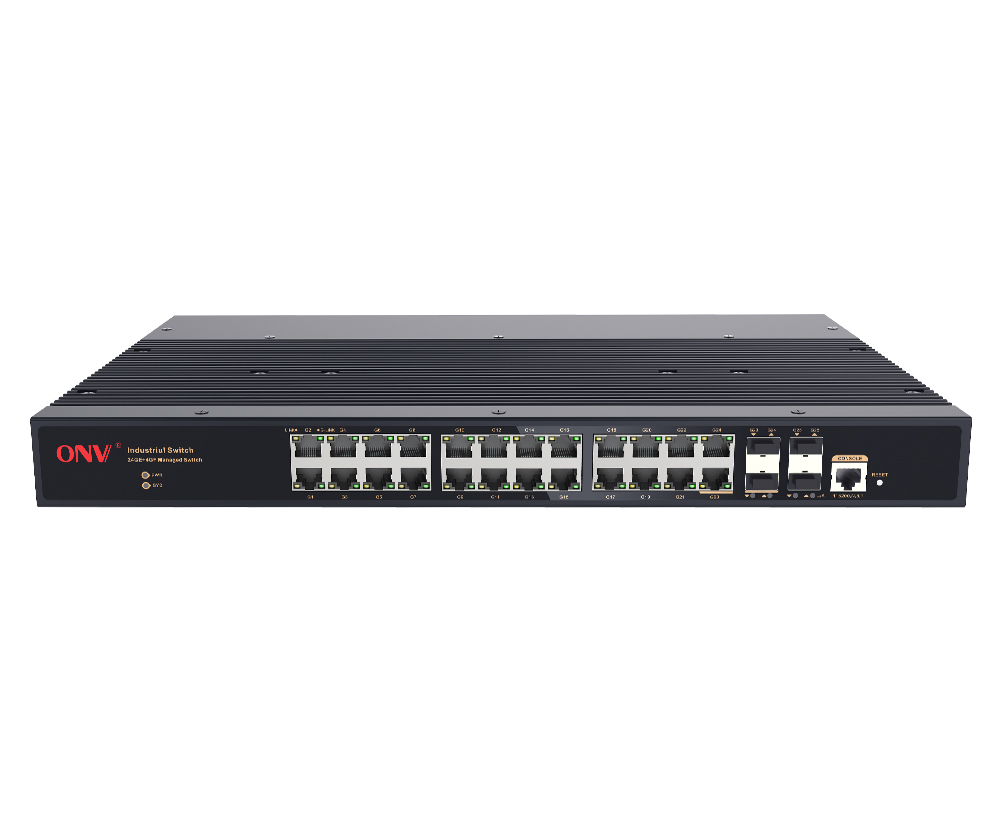

Commutateur Ethernet industriel géré Gigabit 26 ports L2

Modèle： ONV-IPS33026FM

L2 a contrôlé le commutateur industriel de fibre d'Ethernet avec les ports RJ45 de 24*10/100/1000M et les ports de fibre de SFP de liaison montante de 4*100/1000M (2 ports combinés y compris). Il alimentation intégrée et prend en charge l'entrée de borne d'alimentation CC 2AC et l'installation de l'armoire 1U/19 pouces.

Je veux faire une enquête

Aperçu
Spécification technique

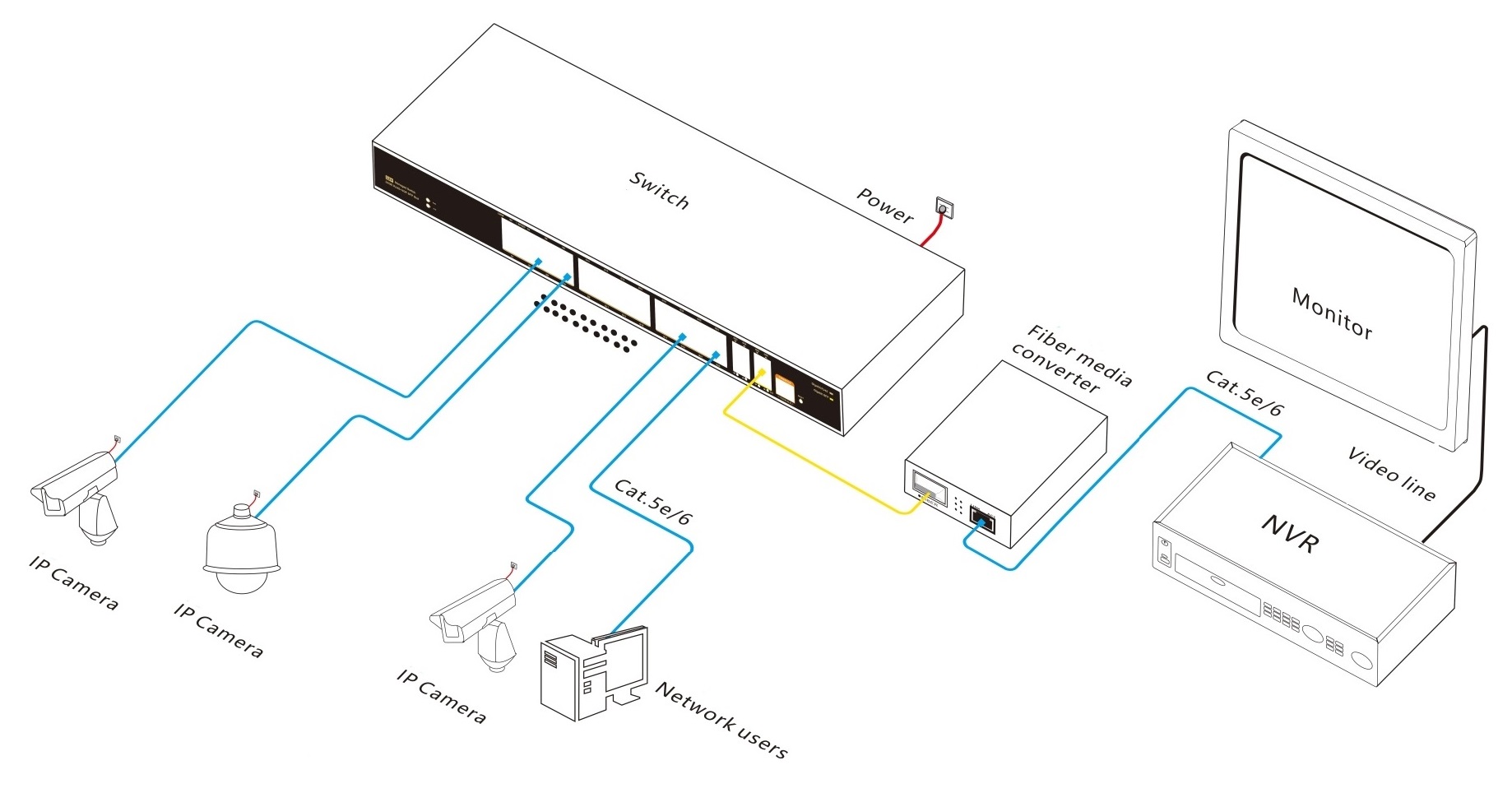

Application
Documents
Produits connexes

APERÇU

Le ONV-IPS33026FM est un plein commutateur industriel contrôlé de fibre d'Ethernet du gigabit L2 + indépendamment développé par ONV. Il a 24*10/100/1000Base-T adaptatifPorts RJ45 et4* 100/1000Base-XLiaison montanteSFPFibrePorts(Y compris 2 ports combo). Chaque port peut soutenir l'expédition de fil-vitesse.

Le ONV-IPS33026FMAL2 +Fonction de gestion de réseau, prend en charge la gestion IPV4/IPV6, la transmission d'itinéraire statique, le mécanisme de protection de sécurité complet, la politique ACL/QoS complète et les fonctions VLAN riches pour une gestion et une maintenance faciles.Prend en charge plusieurs protocoles de redondance réseau STP/RSTP/MSTP (<50ms) et (ITU-T G.8032) ERPS (<20ms) pour améliorer la sauvegarde des liens et la fiabilité du réseau, et peut restaurer rapidement les communications lorsqu'un réseau unidirectionnel tombe en panne. Assurer une communication ininterrompue pour les applications importantes. En fonction des besoins de l'application, diverses configurations de services d'application telles que la gestion des ports, la gestion des adresses de routage, le contrôle des flux de ports, la division VLAN, IGMP, la politique de sécurité et d'autres méthodes de gestion de réseau sont effectuées via Web, CLI, SNMP, Telnet et d'autres méthodes de gestion de réseau. Il répond aux besoins de divers environnements industriels d'application d'Ethernet et convient à établir les réseaux économiques, efficaces, stables, et fiables de communication dans les scénarios industriels tels que le transport intelligent, le transport ferroviaire, l'industrie de l'énergie, l'exploitation, le pétrole, l'expédition, la métallurgie, et la construction d'énergie verte.

CARACTÉRISTIQUE

GigabitAccès, port de fibre de SFP de liaison montante

◇L'expédition non bloquante de fil-vitesse de soutien.

◇Appui duplex basé sur IEEE802.3x et semi-duplex basé sur la contre-pression.

◇Prise en charge du port PoE Gigabit et de la combinaison de port SFP Gigabit, ce qui permet aux utilisateurs de créer de manière flexible un réseau pour répondre aux besoins de divers scénarios.

Sécurité

◇Isolation portuaire et contrôle des tempêtes.

◇IP MAC port VLAN quadruple combinaison flexible fonction de liaison.

◇L'authentification 802.1X fournit des fonctions d'authentification pour les ordinateurs LAN et contrôle l'état d'autorisation des ports contrôlés en fonction des résultats d'authentification.

Forte capacité de traitement des affaires

◇Soutenez le réseau d'anneau d'ERPS et STP/ RSTP/ MSTP pour éliminer des boucles de la couche 2 et pour réaliser la sauvegarde de lien.

◇Soutenez IEEE802.1Q VLAN, les utilisateurs peuvent avec souplesse diviser VLAN, la voix VLAN, et la configuration de QinQ selon leurs besoins.

◇Soutenez l'agrégation statique et dynamique pour augmenter effectivement la bande passante de lien, réalisez l'équilibrage de charge, la sauvegarde de lien, et améliorez la fiabilité de lien.

◇Soutenez QoS, basé sur port, 802.1P, et DSCP-basé trois modes prioritaires et quatre algorithmes de planification de file d'attente: Equ, SP, WRR, et SP WRR.

◇Prise en charge de l'ACL pour filtrer les paquets de données en configurant les opérations de traitement de règles et les autorisations de temps correspondantes, et fournir des stratégies de contrôle d'accès de sécurité flexibles.

◇Prend en charge le protocole multicast IGMP V1/V2/V3, IGMP Snooping répond aux exigences de surveillance vidéo haute définition multi-terminal et d'accès à la vidéoconférence.

Stable et fiable

◇CCC, CE, FCC, RoHS.

◇Le panneau convivial peut montrer le statut de dispositif par l'indicateur de LED de PWR, de SYS, de lien, etL/A.

◇Alimentation d'énergie Auto-développée, conception élevée de redondance, fournissant une puissance de sortie PoE à long terme et stable.

◇Consommation de puissance faible, aucun ventilateur, coquille en acier galvanisée en métal, excellente dissipation thermique pour assurer l'opération stable du commutateur.

Gestion O & M facile

◇Soutien CPU surveillance, surveillance de la mémoire, détection Ping, et la détection de longueur de câble.

◇HTTPS, SSLV3, SSHV1/V2 et d'autres méthodes de cryptage sont plus sécurisés dans la gestion.

◇RMON, le log système, et les statistiques de trafic de port sont commodes pour l'optimisation et la transformation de réseau.

◇LLDP est pratique pour le système de gestion de réseau pour interroger et juger l'état de communication de la liaison.

◇Soutenir diverses méthodes de gestion et de maintenance telles que la gestion de réseau Web, la ligne de commande CLI (Console, Telnet), SNMP (V1/V2/V3), Telnet, etc.

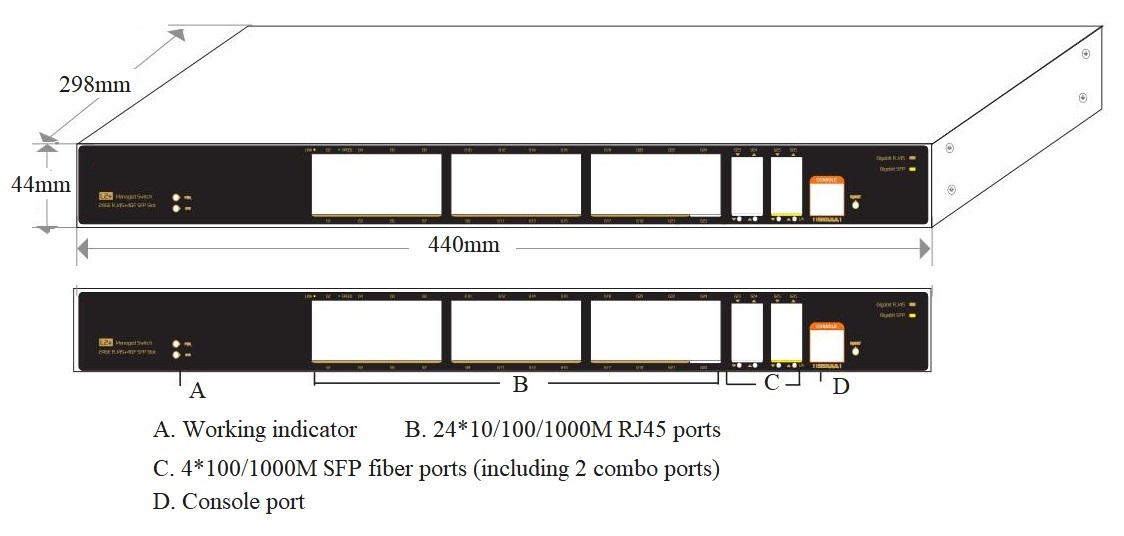

DIMENSION

INFORMATIONS SUR LA COMMANDE

Modèle	Description	Alimentation électrique recommandée
ONV-IPS33026FM	L2 + a contrôlé le commutateur industriel de fibre d'Ethernet avec les ports RJ45 de 2410/100/1000M et les ports de fibre de SFP de liaison montante de 4100/1000M (2 ports combinés y compris). Il alimentation intégrée et prend en charge l'entrée de borne d'alimentation 2AC + DC et l'installation de l'armoire 1U/19 pouces.	2*60W
Remarque:Le module optique n'est pas inclus et doit être acheté séparément.

LISTE D'EMBALLAGE

Liste d'emballage	Contenu	Qté	Unité
	Le plein gigabit 26-port a contrôlé le commutateur industriel d'Ethernet	1	ENSEMBLE
	Câble d'alimentation AC	1	PC
	Kits de montage	1	ENSEMBLE
	Guide de l'utilisateur	1	PC
	Carte de garantie	1	PC

MODULE OPTIQUE

Produit	Modèle	Description	Unité
1.25G Optique Module	2630-G	IndustrielModule optique de SFP, 1.25G multi-Mode double fibre 850nm, distance de transmission: 550m, interface LC, prend en charge la fonction DDM et le branchement à chaud.	PC
	2632-G	IndustrielLe module optique de SFP, 1.25G choisissent-Mode double fibre 1310nm, distance de transmission: 20km, interface LC, prend en charge la fonction DDM et le branchement à chaud.	PC
	2612-T-G	IndustrielModule optique de SFP, fibre 1.25G simple monomode TX1310nm/RX1550nm, distance de transmission: 20km, interface LC, prend en charge la fonction DDM et le branchement à chaud.	PC
	Référence: 2613-R-G	IndustrielModule optique de SFP, 1.25G fibre simple monomode TX1550nm/RX1310nm, distance de transmission: 20km, interface LC, prend en charge la fonction DDM et branchement à chaud.	PC
	2612-T-SC-G	IndustrielModule optique de SFP, fibre 1.25G simple monomode TX1310nm/RX1550nm, distance de transmission: 20km,SC interface, prend en charge la fonction DDM et le branchement à chaud.	PC
	Référence: 2613-R-SC-G	IndustrielModule optique de SFP, 1.25G fibre simple monomode TX1550nm/RX1310nm, distance de transmission: 20km,SC interface, prend en charge la fonction DDM et le branchement à chaud.	PC

PRODUIT CONNEXE

Modèle	Description
ONV-IPS33018FM	L2 + a contrôlé le commutateur industriel de fibre d'Ethernet avec les ports RJ45 de 1610/100/1000M et les ports de fibre de SFP de liaison montante de 2100/1000M. Il alimentation intégrée et prend en charge l'entrée de borne d'alimentation 2AC + DC et l'installation de l'armoire 1U/19 pouces.
ONV-IPS36028FM	L2 + a contrôlé le commutateur industriel d'Ethernet avec les ports RJ45 de 2410/100/1000M et les ports de fibre de la liaison montante SFP + de 41/10G. Il alimentation intégrée et prend en charge l'entrée de borne d'alimentation 2AC + DC et l'installation de l'armoire 1U/19 pouces.
ONV-IPS36036FM	L2 + a contrôlé le commutateur industriel d'Ethernet avec les ports RJ45 de 2410/100/1000M et les ports de fibre de 8100/1000M SFP et les ports de fibre de la liaison montante SFP + de 4*1/10G. Il alimentation intégrée et prend en charge l'entrée de borne d'alimentation 2AC + DC et l'installation de l'armoire 1U/19 pouces.
ONV-IPS36368FM	L2 + a contrôlé le commutateur industriel d'Ethernet avec les ports RJ45 de 810/100/1000M et les ports de fibre de 24100/1000M SFP et les ports de fibre de la liaison montante SFP + de 4*1/10G. Il alimentation intégrée et prend en charge l'entrée de borne d'alimentation 2AC + DC et l'installation de l'armoire 1U/19 pouces.
ONV-IPS36448FM	L2 + a contrôlé le commutateur industriel d'Ethernet avec les ports RJ45 de 1210/100/1000M et les ports de fibre de SFP de liaison montante de 28100/1000M et les ports de fibre de la liaison montante SFP + de 4*1/10G. Il alimentation intégrée et prend en charge l'entrée de borne d'alimentation 2AC + DC et l'installation de l'armoire 1U/19 pouces.

SPÉCIFICATION TECHNIQUE

Modèle	ONV-IPS33026FM
Caractéristiques de l'interface
Port fixe	2 * ports d'entrée DC12-48V 2 * ports d'entrée AC100-240V 1 * Port de la console (115200,N,8,1) Commutateur d'alarme de puissance-(DÉFAUT) Ports de 2410/100/1000Base-T RJ45 (données) Ports de fibre de SFP de liaison montante de 4100/1000M (2 ports combinés y compris) (données)
Port Ethernet	Auto-détection de l'appui 10/100/1000Base-T du port 1-24, plein/auto-adaptation semi-duplex de MDI/ MDI-X
Transmission à paire torsadée	10BASE-T: Cat3,4,5 UTP (≤ 100 mètres) 100BASE-TX: Cat5 ou plus tard UTP (≤ 100 mètres) 1000BASE-T: Cat5e ou plus tard UTP (≤ 100 mètres)
Port de fibre optique	L'interface de fibre optique de gigabit, défaut aucun incluent le module optique (unimodal facultatif/à plusieurs modes de fonctionnement, fibre simple/double module optique de fibre. LC)
Extension de port de fibre optique	Extension du module optique Turbo overclocking 2.5G et réseau en anneau
Câble optique/Distance	Multi-mode: 850nm/ 0-500m, Monomode: 1310nm/ 0-40km, 1550nm/ 0-120km
Paramètre de puce
Type de gestion de réseau	L2
Protocole réseau	IEEE 802.3 10BASE-T, IEEE 802.3i 10Base-T, IEEE 802.3u 100Base-TX, IEEE 802.3ab 1000Base-T, IEEE 802.3z 1000Base-X, IEEE 802.3x
Mode de transmission	Stocker et avancer (pleine vitesse de fil)
Capacité de commutation	52Gbps(Non bloquant)
Expédition Taux @ 64 octet	38,69 Mpps
CPU(Hz)	416MHz
DRAM	1G
Flash	128M
MAC	8K
Mémoire tampon	8M
Cadre Jumbo	9.6K
Indicateur de LED	Puissance: PWR (Jaune), Système: SYS (Jaune), Réseau: Lien (Jaune), Port fibre: L/A (Vert)
Réinitialiser l'interrupteur	Oui, appuyez et relâchez pendant 10 secondes pour restaurer les réglages d'usine
Alimentation électrique
PWR total/tension d'entrée	60W/ (AC100-240V)
Consommation de puissance	Veille <18W, pleine charge <35W
Alimentation électrique	Adaptateur intégré de puissance, AC100 ~ 240V 50-60Hz, 0.56A
Port d'entrée de puissance	Alarme commutateur port, 2 * AC puissance ports d'entrée, 2 * DC12-48V ports d'entrée Double conception de port de puissance d'entrée: Priorité d'alimentation en courant alternatif pour soutenir la protection anti-inverse de connexion, et commute automatiquement à la connexion de C. C quand la puissance échoue.
Paramètre physique
Opération TEMP/Humidité	-40 ~ + 80 °C, 5% ~ 90% RH non condensant
TEMP/Humidité de stockage	-40 ~ + 85 °C, 5% ~ 95% RH non condensant
Dimension (L * W * H)	44029844mm
Poids net/brut	3.9kg / 4.7kg
Installation	Bureau, 1U/19 ''armoire
Certification et garantie
Protection contre la foudre	Niveau de protection: IP30 Protection contre la foudre: 6KV 8/20us IEC61000-4-3(RS):10 V/m (80 ~ 1000MHz) FCC partie 15/CISPR22 (EN55022): Classe B IEC61000-6-2 (Norme industrielle commune) IEC61000-4-9 (champ magnétique pulsé): 1000A/m IEC61000-4-10 (oscillation amortie): 30A/m, 1MHz IEC61000-4-12/18 (onde de choc): CM 2.5kV, DM 1kV IEC61000-4-4(EFT): Câble d'alimentation: ± 4kV, câble de données: ± 2kV IEC61000-4-16 (transmission de Commun-mode): 30V, 300V, 1s IEC61000-4-2 (ESD): décharge de contact de ± 8kV, décharge d'air de ± 15kV IEC61000-4-6 (transmission de radiofréquence): 10V(150kHz ~ 80MHz) IEC61000-4-8 (champ magnétique de fréquence de puissance):100A/m,1000A/m,1-3s IEC61000-4-5 (montée subite): Câble d'alimentation: CM ± 4kV/DM ± 2kV, câble de données: ± 4kV
MMécaniquePRoperties	IEC60068-2-6 (Anti Vibration), IEC60068-2-32 (Chute Libre), IEC60068-2-27 (Anti Choc)
Certification	Ccc, marque de la CE, message publicitaire, EN62368-1 de CE/LVD, classe B, RoHS de la pièce 15 de FCC
Garantie	5 ans, entretien perpétuel.
Fonctionnalité de gestion réseau
Interface	Réglages de protection de la température du port Contrôle de flux IEEE 802.3x (duplex intégral) Contrôle de la tempête de diffusion basé sur la vitesse du port Configuration économiseuse d'énergie d'Ethernet de vert du port EEE Limitez la vitesse du trafic de message aux ports entrants et sortants, avec la mini granularité de 64Kbps
Caractéristique L3	Protocole ARP, max 1024 entrées Route statique/route par défaut, max 128 entrées Fonction de gestion du réseau L2, gestion de la double-pile IPV4/IPV6 L3 routage et expédition, communication de soutien entre différents segments de réseau et VLAN différent
VLAN	Voix VLAN, configuration QinQ, IEEE802.1q VLAN basé sur le MAC, VLAN basé sur le protocole 4K VLAN basé sur le port, configuration de port d'Access, tronc, hybride
PortAGgrégation	Agrégation dynamique LACP, Agrégation statique Max 13 groupes d'agrégation et 8 ports par groupe.
Spanning Arbre	STP (IEEE802.1d), RSTP (IEEE802.1w), MSTP (IEEE802.1s)
Protocole de réseau en anneau industriel	G.8032 (ERPS), temps de récupération inférieur à 20ms 255 Ring au maximum, Max 254 appareils par anneau.
Multidiffusion	IGMP Snooping v1/v2/v3, 1024 groupes de multidiffusion maximum MLD Snooping, Multicast VLAN, mécanisme de sortie rapide de l'utilisateur
Mise en miroir du port	Mise en miroir de données bidirectionnelle basée sur le port
QoS	Algorithme de planification de file d'attente (SP, WRR, SP WRR) Limitation de débit basée sur le débit, filtrage de paquets basé sur le débit Redirection basée sur les flux, Diff-Serv QoS, Marque de priorité/Remarque 8 * files d'attente de sortie de chaque port, mappage de priorité 802.1p/DSCP
ACL	ACL a publié basé sur le port et le VLAN L2-L4 fonction de filtrage de paquet peut assortir les 80 premiers octets du message et fournir la définition d'ACL basée sur l'adresse MAC de source, l'adresse MAC de destination, l'adresse IP de source, l'adresse IP de destination, le type de protocole IP, le port de TCP/UDP, la plage de port de TCP/UDP, le VLAN, etc.
Sécurité	Authentification basée sur port IEEE802.1X MAC adresse la limite de nombre d'apprentissage SSL assure la sécurité de la transmission des données
