APERÇU
Le ONV-IPS33032F est unCommutateur industriel de fibre d'Ethernet de gigabit indépendamment développé par ONV. Il est conçu pour rencontrer des champs et des systèmes industriels. Elle a les ports RJ45 adaptatifs de 2*10/100/1000Base-T et le port de fibre de 1 * 1000Base-X SFP. Chaque port peut soutenir la pleine expédition de ligne-débit.
LeONV-IPS33032FA l'excellente adaptabilité d'environnement de champ industriel (stabilité mécanique y compris, adaptabilité de climat, adaptabilité de l'environnement électromagnétique, etc.).Il convient aux scènes industrielles telles que le transport intelligent, le transit ferroviaire, l'énergie électrique, l'exploitation minière, la métallurgie et la construction d'énergie verte pour former un réseau de communication rentable et stable.Modèle non géré, plug and play, pas de configuration, facile à utiliser.
CARACTÉRISTIQUE
Accès de fil-vitesse de gigabit, port de SFP de liaison montante
◇L'expédition non bloquante de fil-vitesse de soutien.
◇Appui duplex basé sur IEEE802.3x et semi-duplex basé dessusBAckpressure.
◇Une combinaison de ports Gigabit RJ45 et de port Gigabit SFP pour répondre aux exigences de mise en réseau de divers scénarios.
STableauANdREliable
◇CCC, CE, FCC, RoHS.
◇Le volet convivialLPeut montrer l'état de dispositif par l'indicateur de LED de PWREtLien.
◇Faible consommation d'énergie,NonVentilateur, coque en aluminium,EtExcellente dissipation thermique pour assurer le fonctionnement stable du commutateur.
DIMENSION
INFORMATIONS SUR LA COMMANDE
|
Modèle |
Description |
Alimentation électrique recommandée |
|
ONV-IPS33032F |
Commutateur industriel Unmanaged de fibre d'Ethernet avec les ports RJ45 de 2*10/100/1000M et le port de fibre de 1*1000M SFP. Il peut prendre en charge une double entrée d'alimentation CC et un montage sur rail DIN. |
24V/24W |
|
Remarque:L'alimentation et le module optique ne sont pas inclus et doivent être achetés. |
||
LISTE D'EMBALLAGE
|
Liste d'emballage |
Contenu |
Qté |
Unité |
|
Commutateur industriel d'Ethernet de gigabit de 3 ports |
1 |
ENSEMBLE |
|
|
Guide de l'utilisateur |
1 |
PC |
|
|
Carte de garantie |
1 |
PC |
MODULE OPTIQUE
|
Produit |
Modèle |
Description |
Unité |
|
1.25G Module optique |
2630-G |
Module optique industriel de SFP, 1.25G double fibre multimode 850nm, distance de transmission: 550m, interface de LC, fonction de soutiens DDM et branchement chaud. |
PC |
|
Référence: 2632-G |
Module optique industriel de SFP, 1.25G double fibre monomode 1310nm, distance de transmission: 20km, interface de LC, fonction de soutiens DDM et branchement chaud. |
PC |
|
|
Référence: 2612-T-G |
Module optique industriel de SFP, fibre 1,25G simple monomode TX1310nm/ RX1550nm, distance de transmission: 20km, interface de LC, fonction de soutiens DDM et branchement chaud. |
PC |
|
|
Référence: 2613-R-G |
Module optique industriel de SFP, fibre 1,25G simple monomode TX1550nm/ RX1310nm, distance de transmission: 20km, interface de LC, fonction de soutiens DDM et branchement chaud. |
PC |
|
|
Référence: 2612-T-G-SC |
Module optique industriel de SFP, fibre 1,25G simple monomode TX1310nm/ RX1550nm, distance de transmission: 20km, interface de Sc, soutient la fonction de DDM et le branchement chaud. |
PC |
|
|
2613-R-G-SC (en) |
Module optique industriel de SFP, fibre 1,25G simple monomode TX1550nm/ RX1310nm, distance de transmission: 20km, interface de Sc, fonction de soutiens DDM et branchement chaud. |
PC |
|
|
Module de puissance |
2633 |
Le module optique de 1.25G SFP transfère au port RJ45 de 10/100/1000M. |
PC |
POWER FOURNITURE
|
Produit |
Modèle |
Description |
Unité |
|
Alimentation d'énergie industrielle de rail de 24W DIN |
GWS-DP24-24 |
Le rail 24W DIN choisissent l'ensemble d'alimentation de puissance de sortie Tension d'entrée: AC100V ~ 240V 50-60H, 0.35A Tension de sortie: DC24V, 1.0A Température de fonctionnement: -40 ℃ à + 70 ℃ |
PC |
PRODUIT CONNEXE
|
Modèle |
Description |
|
ONV-IPS33064 |
Commutateur industriel Unmanaged d'Ethernet avec les ports RJ45 de 6*10/100/1000M. Il peut prendre en charge une double entrée d'alimentation CC et un montage sur rail DIN. |
|
ONV-Référence: IPS33064F |
Commutateur industriel Unmanaged de fibre d'Ethernet avec les ports RJ45 de 4*10/100/1000M et les ports de fibre de la liaison montante SFP de 2*1000M. Il peut prendre en charge une double entrée d'alimentation CC et un montage sur rail DIN. |
|
ONV-IPS33064 |
Commutateur industriel Unmanaged d'Ethernet avec des ports RJ45 de 10*10/100/1000M. Il peut prendre en charge une double entrée d'alimentation CC et un montage sur rail DIN. |
|
ONV-IPS33108F |
Commutateur industriel Unmanaged de fibre d'Ethernet avec les ports RJ45 de 8*10/100/1000M et les ports de fibre de SFP de liaison montante de 2*1000M. Il peut prendre en charge une double entrée d'alimentation CC et un montage sur rail DIN. |
|
ONV-IPS33128F |
Commutateur industriel Unmanaged de fibre d'Ethernet avec les ports RJ45 de 10*10/100/1000M et les ports de fibre de SFP de liaison montante de 2*1000M. Il peut prendre en charge une double entrée d'alimentation CC et un montage sur rail DIN. |
TECHNICAL SPECIFICATION
|
Model |
ONV-IPS33032F |
|
Interface Characteristics |
|
|
Fixed Port |
2*10/100/1000Base-T RJ45 ports (Data) 1*1000Base-X uplink SFP fiber port (Data) 2 sets V , V- redundant DC power port (5P phoenix terminal) |
|
Ethernet Port |
Port 1-2 can support 10/100/1000Base-T(X) auto-sensing, full/ half duplex MDI/ MDI-X self-adaption |
|
Twisted Pair Transmission |
10BASE-T: Cat3,4,5 UTP (≤100 meters) 100BASE-TX: Cat5 or later UTP (≤100 meters) 1000BASE-T: Cat5e or later UTP (≤100 meters) |
|
Optical Fiber Port |
Gigabit optical fiber port, default not include optical module (optional single-mode/ multi-mode, single fiber/ dual fiber optical module. LC) |
|
Câble optique/Distance |
Multi-mode: 850nm/ 0-550m, Monomode: 1310nm/ 0-40km, 1550nm/ 0-120km |
|
Paramètre de puce |
|
|
Protocole réseau |
IEEE 802.3 10BASE-T, IEEE 802.3i 10Base-T, IEEE 802.3u 100Base-TX, IEEE 802.3ab 1000Base-TX, IEEE 802.3z 1000Base-X, IEEE 802.3x |
|
Mode de transmission |
Stocker et avancer (pleine vitesse de fil) |
|
Capacité de commutation |
10Gbps (non bloquant) |
|
Taux de transmission @ 64 octet |
4.46Mpps |
|
MAC |
2K |
|
Mémoire tampon |
2M |
|
Cadre Jumbo |
9.2K |
|
Indicateur de LED |
Puissance: PWR (vert), Réseau: Lien (jaune) |
|
Alimentation électrique |
|
|
Consommation de puissance |
Veille <4W, pleine charge <6W |
|
Tension de fonctionnement |

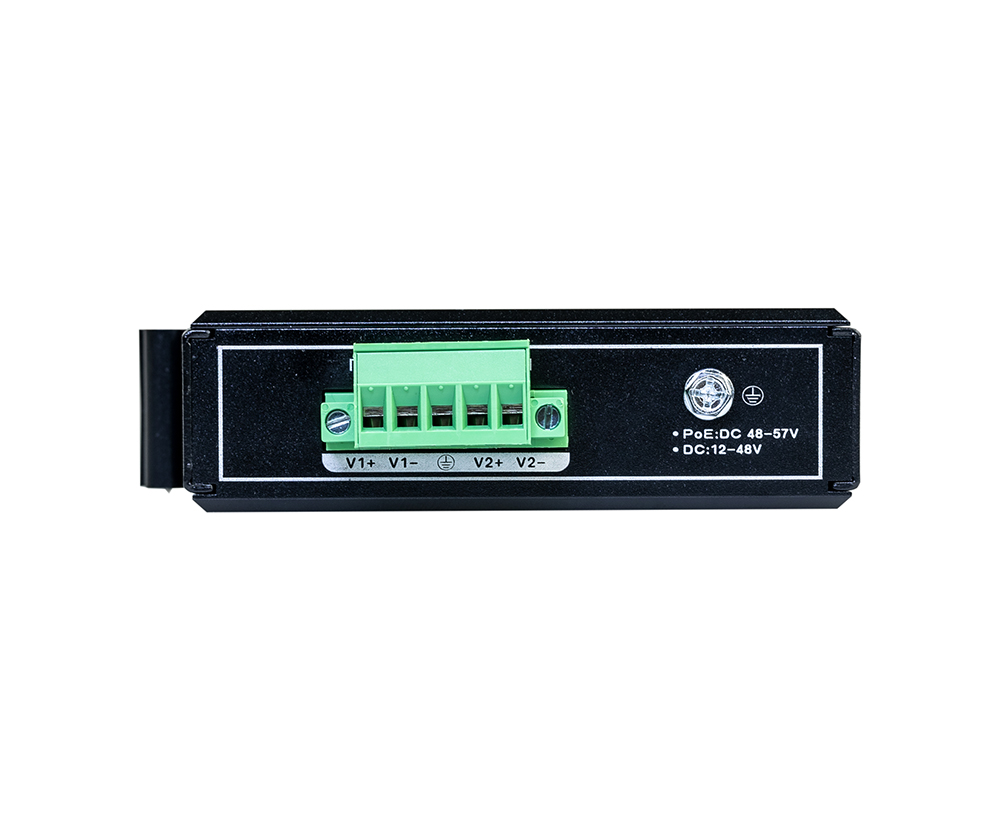

DC12-48V, terminal industriel de 5P Phoenix, protection d'anti-inverse de soutien. |
|
Alimentation électrique |
Non, alimentation d'énergie 24V/24W industrielle facultative |
|
Paramètre physique |
|
|
Opération TEMP/Humidité |
-40 ~ + 80 °C, 5% ~ 90% RH non condensant |
|
TEMP/Humidité de stockage |
-40 ~ + 85 °C, 5% ~ 95% RH non condensant |
|
Dimension (L * W * H) |
119*100*30mm |
|
Poids net/brut |
0,4 kg/0,5 kg |
|
Installation |

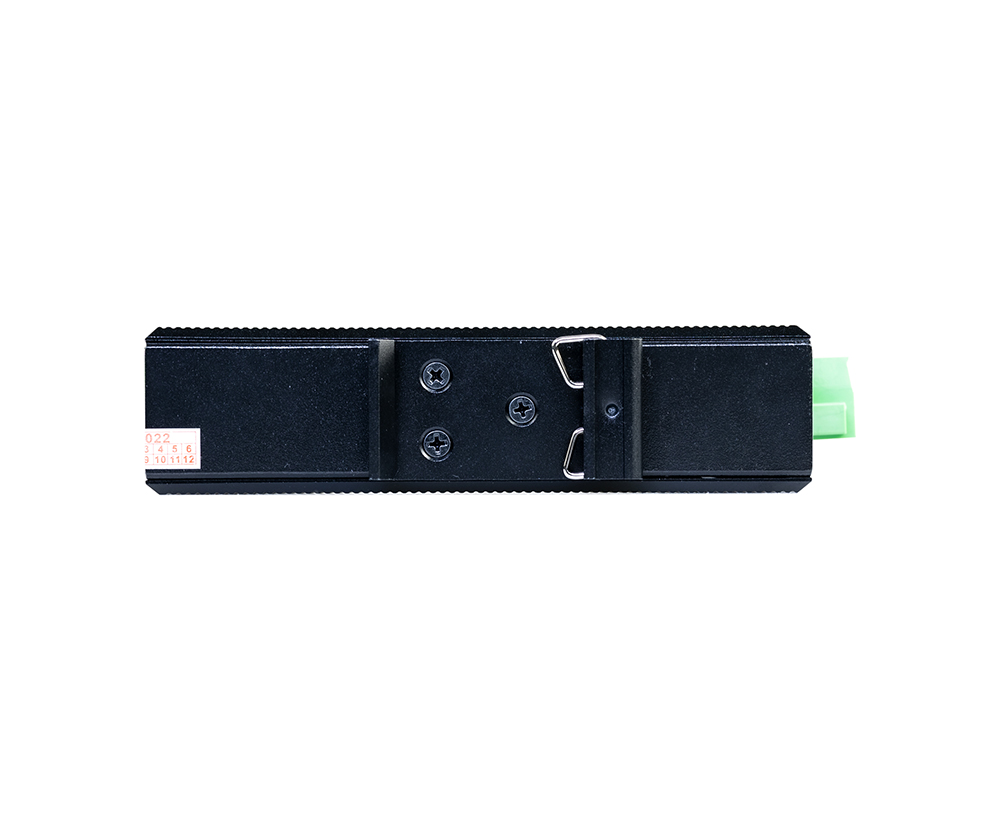

Bureau, rail DIN de 35mm |
|
Certification et garantie |
|
|
Protection contre la foudre |
Niveau de protection: IP40 Protection contre la foudre: 6KV 8/20us IEC61000-4-3 (RS):10 V/m (80 ~ 1000MHz) FCC partie 15/CISPR22 (EN55022): Classe B IEC61000-6-2 (Norme industrielle commune) IEC61000-4-9 (champ magnétique pulsé): 1000A/m IEC61000-4-10 (oscillation amortie): 30A/m 1MHz IEC61000-4-12/18 (onde de choc): CM2.5kV, DM1kV IEC61000-4-4(EFT): Câble d'alimentation: ± 4kV, câble de données: ± 2kV IEC61000-4-16 (transmission de Commun-mode): 30V, 300V, 1s IEC61000-4-2 (ESD): décharge de contact de ± 8kV, décharge d'air de ± 15kV IEC61000-4-6 (transmission de radiofréquence): 10V(150kHz ~ 80MHz) IEC61000-4-8 (champ magnétique de fréquence de puissance): 100A/m, 1000A/m, 1s-3s IEC61000-4-5 (montée subite): Câble d'alimentation: CM ± 4kV/ DM ± 2kV, câble de données: ± 4kV |
|
Propriétés mécaniques |
IEC60068-2-6 (anti vibration), IEC60068-2-27 (anti choc), IEC60068-2-32 (chute libre) |
|
Certification |
Ccc, marque de la CE, message publicitaire, EN62368-1 de CE/LVD, classe B, RoHS de la pièce 15 de FCC |
|
Garantie |
5 ans, entretien perpétuel. |
