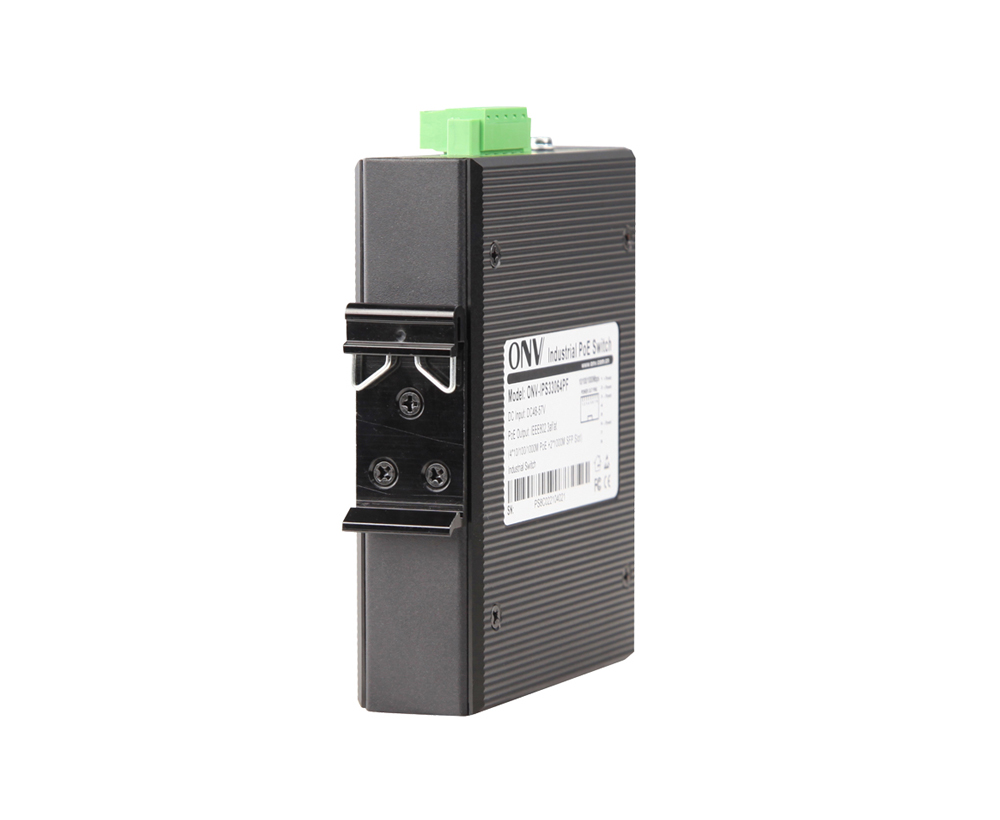

Commutateur Ethernet industriel à 4 ports Gigabit

Modèle： ONV-IPS33042F

Commutateur industriel Unmanaged d'Ethernet avec les ports RJ45 de 2*10/100/1000M et les ports de fibre de 2*1000M SFP. Il peut prendre en charge la double entrée d'alimentation CC et le montage sur rail DIN.

Je veux faire une enquête

Aperçu
Spécification technique

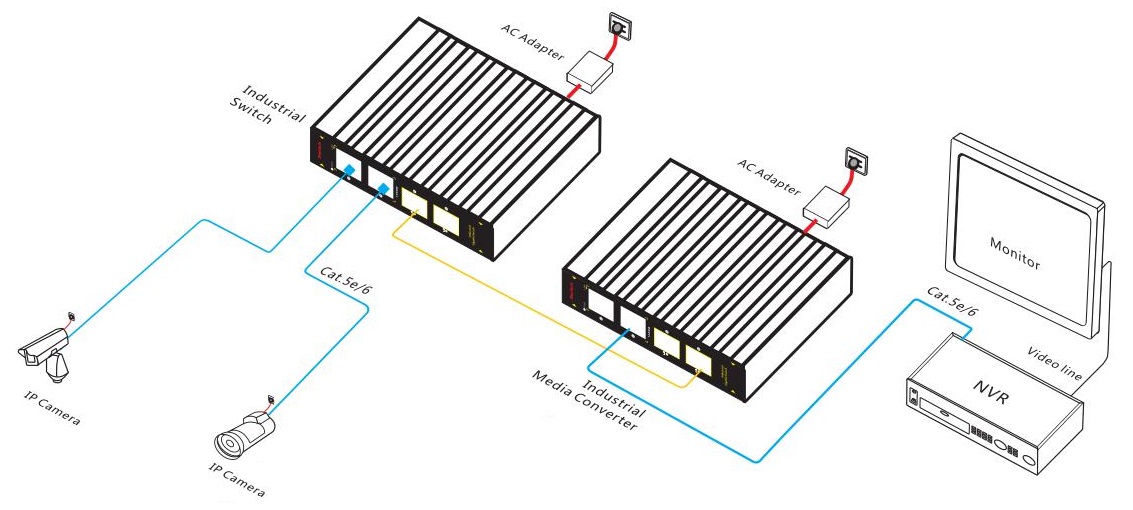

Application
Documents
Produits connexes

APERÇU

Le ONV-IPS33042F est un commutateur industriel de fibre d'Ethernet de gigabit indépendamment développé par ONV. Il est conçu pour rencontrer des champs et des systèmes industriels. Il a les ports RJ45 adaptatifs de 2*10/100/1000Base-T et les ports de fibre de 2 * 1000Base-X SFP. Chaque port peut soutenir la pleine expédition de ligne-débit.

Le ONV-IPS33042FA l'excellente adaptabilité d'environnement de champ industriel (stabilité mécanique y compris, adaptabilité de climat, adaptabilité de l'environnement électromagnétique, etc.).Il convient aux scènes industrielles telles que le transport intelligent, le transit ferroviaire, l'énergie électrique, l'exploitation minière, la métallurgie et la construction d'énergie verte pour former un réseau de communication rentable et stable.UMode nmanagedL, Plug and play, pas de configuration, facile à utiliser.

CARACTÉRISTIQUE

Accès de fil-vitesse de gigabit, port de SFP de liaison montante

◇L'expédition non bloquante de fil-vitesse de soutien.

◇Appui duplex basé sur IEEE802.3x et semi-duplex basé dessusBAckpressure.

◇Une combinaison du port du gigabit RJ45 et du port de fibre de SFP pour répondre aux exigences de mise en réseau de divers scénarios.

STableauANdREliable

◇CCC, CE, FCC, RoHS.

◇Le volet convivialLPeut montrer l'état de dispositif par l'indicateur de LED de PWREtLien.

◇Faible consommation d'énergie,NonVentilateur, coque en aluminium,EtExcellente dissipation thermique pour assurer le fonctionnement stable du commutateur.

DIMENSION

INFORMATIONS SUR LA COMMANDE

Modèle	Description	Alimentation électrique recommandée
ONV-IPS33042F	Commutateur industriel Unmanaged d'Ethernet avec 210/100/1000MPorts RJ45 et 21000MFibre de SFPPortS. Il peut prendre en charge une double entrée d'alimentation CC et un montage sur rail DIN.	24V/24W
Remarque:L'alimentation et le module optique ne sont pas inclus et doivent être achetés.

LISTE D'EMBALLAGE

Liste d'emballage	Contenu	Qté	Unité
	Commutateur industriel d'Ethernet de gigabit de 4 ports	1	ENSEMBLE
	Guide de l'utilisateur	1	PC
	Carte de garantie	1	PC

MODULE OPTIQUE

Produit	Modèle	Description	Unité
Module 1.25G optique	2630-G	Module optique industriel de SFP, 1.25G double fibre multimode 850nm, distance de transmission: 550m, interface de LC, fonction de soutiens DDM et branchement chaud.	PC
	Référence: 2632-G	Module optique industriel de SFP, 1.25G double fibre monomode 1310nm, distance de transmission: 20km, interface de LC, fonction de soutiens DDM et branchement chaud.	PC
	Référence: 2612-T-G	Module optique industriel de SFP, fibre 1,25G simple monomode TX1310nm/ RX1550nm, distance de transmission: 20km, interface de LC, fonction de soutiens DDM et branchement chaud.	PC
	Référence: 2613-R-G	Module optique industriel de SFP, fibre 1,25G simple monomode TX1550nm/ RX1310nm, distance de transmission: 20km, interface de LC, fonction de soutiens DDM et branchement chaud.	PC
	Référence: 2612-T-G-SC	Module optique industriel de SFP, fibre 1,25G simple monomode TX1310nm/ RX1550nm, distance de transmission: 20km, interface de Sc, soutient la fonction de DDM et le branchement chaud.	PC
	2613-R-G-SC (en)	Module optique industriel de SFP, fibre 1,25G simple monomode TX1550nm/ RX1310nm, distance de transmission: 20km, interface de Sc, fonction de soutiens DDM et branchement chaud.	PC
Module de puissance	2633	Le module optique de 1.25G SFP transfère au port RJ45 de 10/100/1000M.	PC

POWER FOURNITURE

Produit

Modèle

Description

Unité

Alimentation d'énergie industrielle de rail de 24W DIN

GWS-DP24-24

Le rail 24W DIN choisissent l'ensemble d'alimentation de puissance de sortie

Tension d'entrée: AC100V ~ 240V 50-60H, 0.35A

Tension de sortie: DC24V, 1.0A

Température de fonctionnement: -40 ℃ à + 70 ℃

SPÉCIFICATION TECHNIQUE

Modèle	ONV-IPS33042F
Caractéristiques de l'interface
FixePORT	Ports de 210/100/1000Base-T RJ45 (données) 2 100Ports de fibre de SFP de la liaison montante 0Base-X (données) 2EnsembleS V, alimentation CC V-redondantePort(Terminal 5P Phoenix)
Port Ethernet	Le port 1-2 peut soutenir 10/100/1000Base-T(X) auto-détection, plein/auto-adaptation semi-duplex de MDI/ MDI-X
Transmission à paire torsadée	10BASE-T: Cat3,4,5 UTP (≤ 100 mètres) 100BASE-TX: Cat5 ou plus tard UTP (≤ 100 mètres) 1000BASE-T: Cat5e ou plus tard UTP (≤ 100 mètres)
Port de fibre optique	Port de fibre optique Gigabit, par défaut ne pas inclure le module optique (en option monomode/multi-mode, fibre unique/double fibre optique module. LC)
Câble optique/Distance	Multi-mode: 850nm/ 0-550m, Monomode: 1310nm/ 0-40km, 1550nm/ 0-120km
Paramètre de puce
Protocole réseau	IEEE 802.3 10BASE-T, IEEE 802.3i 10Base-T, IEEE 802.3u 100Base-TX, IEEE 802.3ab 1000Base-TX, IEEE 802.3z 1000Base-X, IEEE 802.3x
Mode de transmission	Stocker et avancer (pleine vitesse de fil)
Capacité de commutation	8Gbps (non bloquant)
Expédition Taux @ 64 octet	5,95 Mpps
MAC	8K
Mémoire tampon	1M
JumboFRame	10K
LED Indicateur	Puissance: PWR (Vert), Réseau: Lien, Lien/Acte (Jaune)
Alimentation électrique
Consommation de puissance	Veille<5W,Chargement complet<7W
Alimentation électrique	Non, facultatif24V/24W Alimentation électrique industrielle
WOrkingVOltage	DC12-48V, 5Terminal industriel de P Phoenix, protection anti-inverse de soutien.
Paramètre physique
Opération TEMP/Humidité	-40 ~ + 80 °C, 5% ~ 90% RH non condensant
TEMP/Humidité de stockage	-40 ~ + 85 °C, 5% ~ 95% RH non condensant
Dimension(L * W * H)	11910030mm
Poids net/brut	0,4 kg/0,5 kg
Installation	Bureau, rail DIN de 35mm
Certification et garantie
Protection contre la foudre	Niveau de protection: IP40 Protection contre la foudre: 6KV 8/20us IEC61000-4-3 (RS):10 V/m (80 ~ 1000MHz) FCC partie 15/CISPR22 (EN55022): Classe B IEC61000-6-2 (Norme industrielle commune) IEC61000-4-9 (champ magnétique pulsé): 1000A/m IEC61000-4-10 (oscillation amortie): 30A/m 1MHz IEC61000-4-12/18 (onde de choc): CM2.5kV, DM1kV IEC61000-4-4(EFT): Câble d'alimentation: ± 4kV, câble de données: ± 2kV IEC61000-4-16 (transmission de Commun-mode): 30V, 300V, 1s IEC61000-4-2 (ESD): décharge de contact de ± 8kV, décharge d'air de ± 15kV IEC61000-4-6 (transmission de radiofréquence): 10V(150kHz ~ 80MHz) IEC61000-4-8 (champ magnétique de fréquence de puissance): 100A/m, 1000A/m, 1s-3s IEC61000-4-5 (montée subite): Câble d'alimentation: CM ± 4kV/ DM ± 2kV, câble de données: ± 4kV
Propriétés mécaniques	IEC60068-2-6 (anti vibration), IEC60068-2-27 (anti choc), IEC60068-2-32 (chute libre)
Certification	Ccc, marque de la CE, message publicitaire, EN62368-1 de CE/LVD, classe B, RoHS de la pièce 15 de FCC
Garantie	5 ans, entretien perpétuel.
