Commutateur Ethernet industriel géré Gigabit 16 ports L2

Modèle： ONV-IPS33168FM-4GF

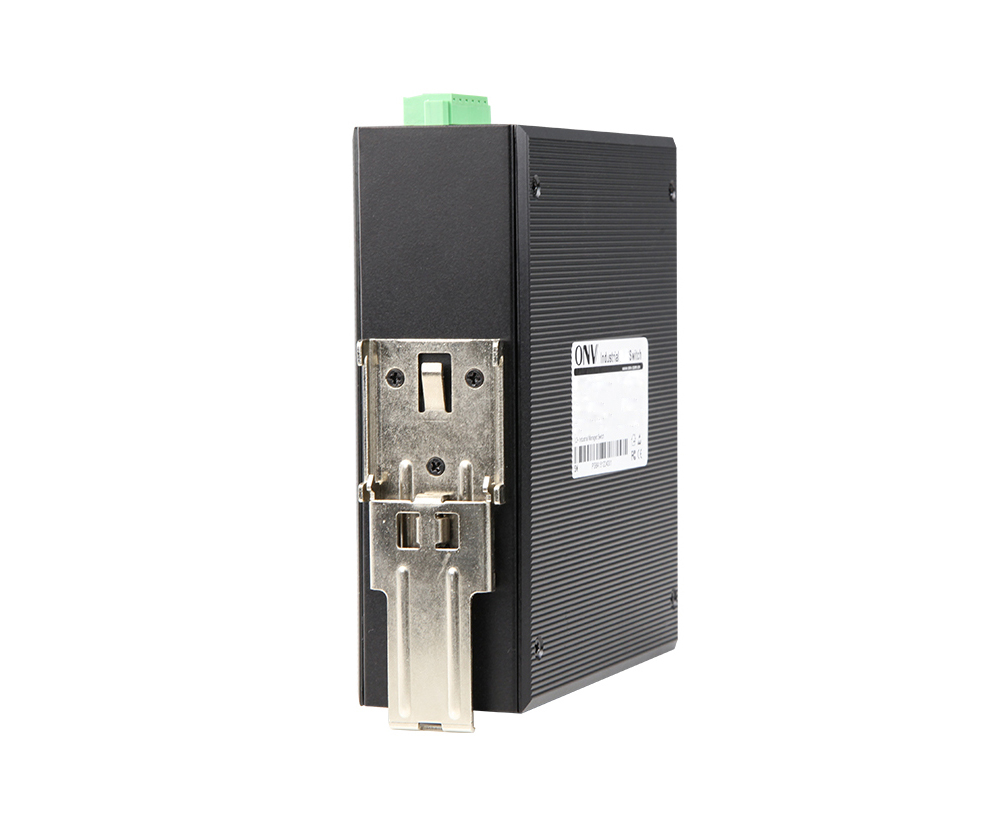

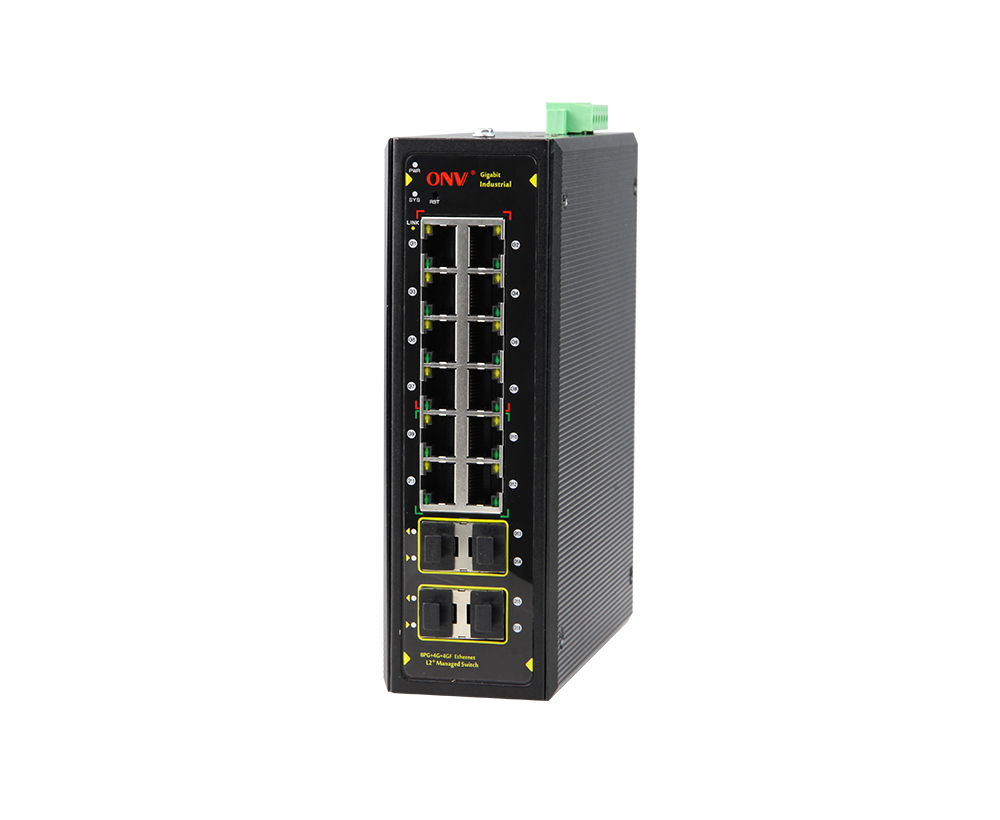

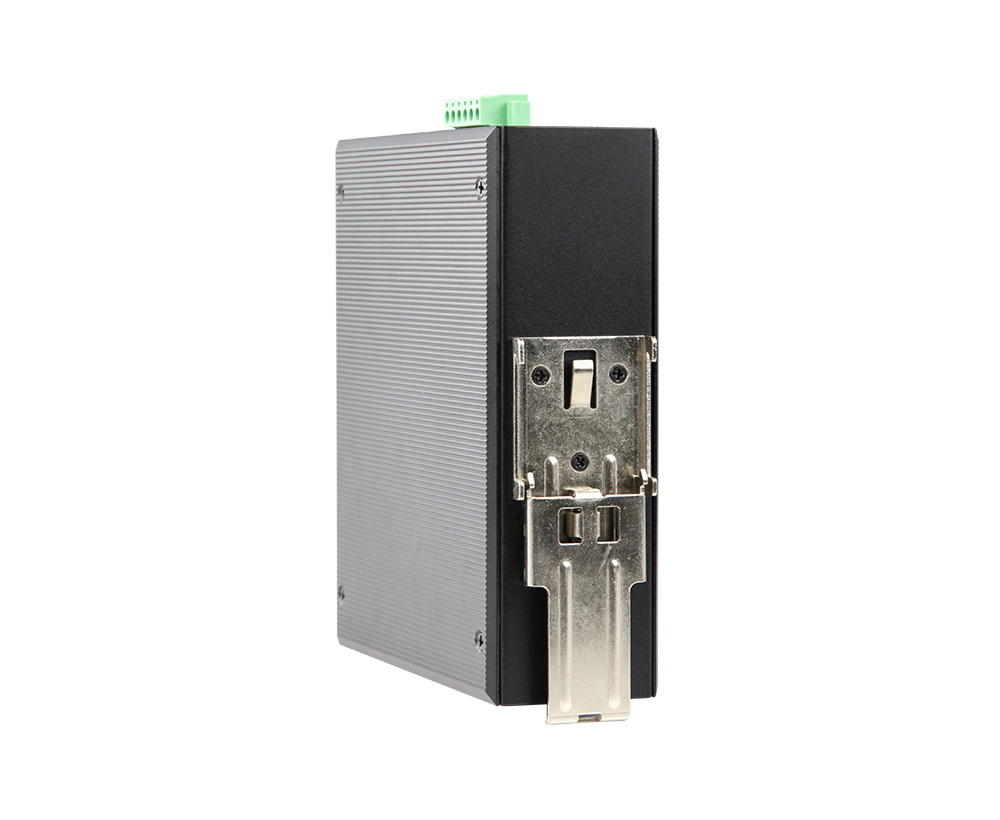

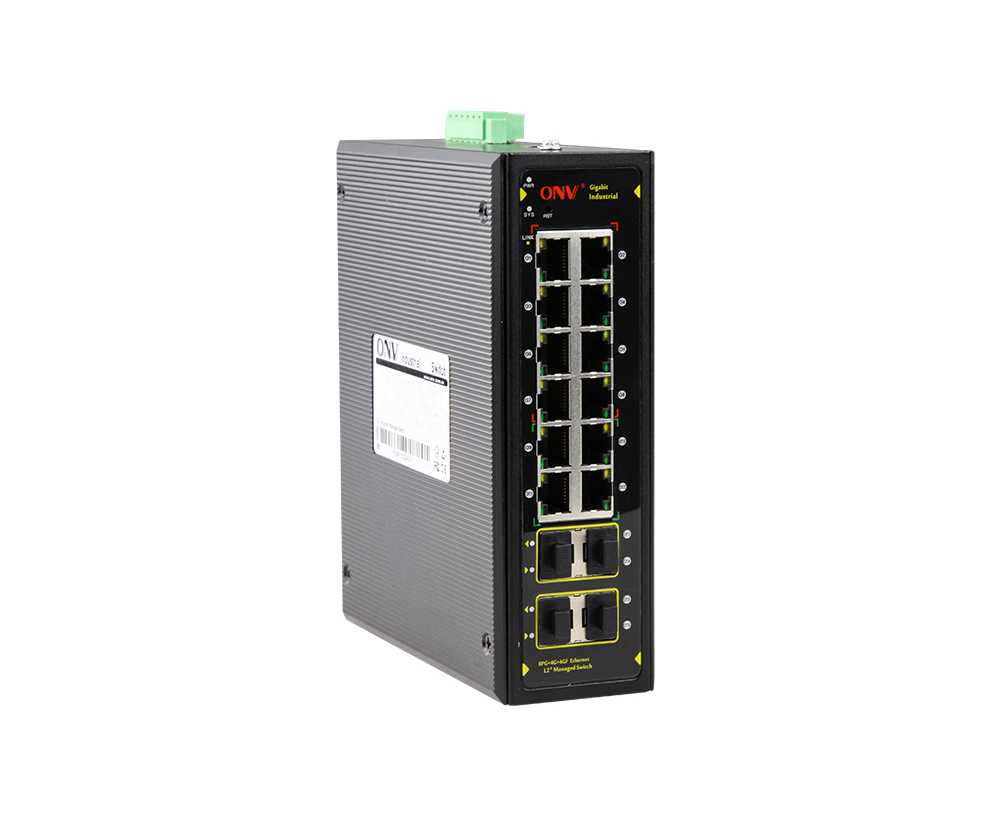

L2 a contrôlé le commutateur industriel de fibre d'Ethernet avec les ports RJ45 de 12*10/100/1000M et les ports de fibre de SFP de liaison montante de 4*100/1000M. Il peut prendre en charge une double entrée d'alimentation DC et un montage sur rail DIN.

Je veux faire une enquête

Aperçu
Spécification technique
Application
Documents
Produits connexes

APERÇU

Le ONV-IPS33168FM-4GF est unGEthernet industriel géré par igabitFibreCommutateurIndépendammentDéveloppé par ONV. Il a 12*10/100/1000M adaptatifPorts RJ45 et 4*100/1000MPorts de fibre de SFP de liaison montante.Chaque port peut soutenir l'expédition de fil-vitesse.

Le ONV-IPS33168FM-4GFAL2 + fonctions de gestion de réseau, prend en charge la gestion IPV4/IPV6, la transmission de routage statique, le mécanisme complet de protection de sécurité, la stratégie ACL/QoS parfaite et les fonctions VLAN riches pour une gestion et une maintenance faciles. Prend en charge plusieurs protocoles de redondance réseau STP/RSTP/MSTP (<50ms) et (ITU-T G.8032) ERPS (<20ms) pour améliorer la sauvegarde des liens et la fiabilité du réseau. Lorsqu'un réseau unidirectionnel tombe en panne, la communication peut être rapidement rétablie pour assurer une communication ininterrompue d'applications importantes. La gestion des ports, la gestion des adresses de routage, le contrôle des flux de ports, la division VLAN, IGMP, la politique de sécurité et d'autres configurations d'entreprise d'application peuvent être effectuées via Web, CLI, SNMP, Telnet et d'autres méthodes de gestion de réseau en fonction des besoins de l'application. C'est une excellente adaptabilité aux environnements de terrain industriel (y compris la stabilité mécanique, l'adaptabilité de l'environnement climatique, l'adaptabilité de l'environnement électromagnétique, etc.). Il convient aux scénarios industriels tels que le transport intelligent, le transport ferroviaire, l'industrie énergétique, l'exploitation, le pétrole, l'expédition, la métallurgie et la construction d'énergie verte pour former un réseau de communication économique, efficace, stable et fiable.

CARACTÉRISTIQUE

Accès de gigabit, port de fibre de la liaison montante SFP

◇L'expédition non bloquante de fil-vitesse de soutien.

◇Support full-duplex basé sur IEEE802.3x et semi-duplex basé surBAckpressure.

◇Le port RJ45 Gigabit de soutien et la combinaison de port de fibre de SFP, qui permet à des utilisateurs de construire avec souplesse la mise en réseau pour répondre aux besoins de divers scénarios.

ForteCapacité de traitement des affaires

◇Soutenez le réseau d'anneau d'ERPS et STP/RSTP/MSTP pour éliminer des boucles de la couche 2 et pour réaliser la sauvegarde de lien.

◇Soutenez IEEE802.1Q VLAN, les utilisateurs peuvent avec souplesse diviser VLAN, la voix VLAN, et la configuration de QinQ selon leurs besoins.

◇Soutenez l'agrégation statique et dynamique pour augmenter effectivement la bande passante de lien, réalisez l'équilibrage de charge, la sauvegarde de lien, et améliorez la fiabilité de lien.

◇Soutenez QoS, basé sur port, 802.1P, et DSCP-basé trois modes prioritaires et quatre algorithmes de planification de file d'attente: Equ, SP, WRR, et SP WRR.

◇Prise en charge de l'ACL pour filtrer les paquets de données en configurant les opérations de traitement de règles et les autorisations de temps correspondantes, et fournir des stratégies de contrôle d'accès de sécurité flexibles.

◇Prend en charge le protocole multicast IGMP V1/V2/V3, IGMP Snooping répond aux exigences de surveillance vidéo haute définition multi-terminal et d'accès à la vidéoconférence.

Sécurité

◇Soutenez l'isolement de port et la suppression de tempête de diffusion de port.

◇Soutenez la fonction obligatoire de combinaison flexible quadruple du port VLAN de MAC d'IP.

◇Soutenez l'authentification 802.1X pour fournir des fonctions d'authentification pour des ordinateurs de LAN, et commandez le statut d'autorisation des ports contrôlés selon les résultats d'authentification.

Stable et fiable

◇CCC, CE, FCC, RoHS.

◇Le panneau convivialPeut montrer le statut de dispositif par l'indicateur de LED de PWR,Lien, L/A, EtSYS.

◇Faible consommation d'énergie,NonFan, logement d'alliage d'aluminium, et excellente dissipation thermique pour assurer l'opération stable du commutateur.

Gestion O & M facile

◇Soutien CPU surveillance, surveillance de la mémoire, détection Ping, et la détection de longueur de câble.

◇HTTPS, SSLV3, SSHV1/V2 et d'autres méthodes de cryptage sont plus sécurisés dans la gestion.

◇RMON, le log système, et les statistiques de trafic de port sont commodes pour l'optimisation et la transformation de réseau.

◇LLDP est pratique pour le système de gestion de réseau pour interroger et juger l'état de communication de la liaison.

◇Soutenir diverses méthodes de gestion et de maintenance telles que la gestion de réseau Web, la ligne de commande CLI (Console, Telnet), SNMP (V1/V2/V3), Telnet, etc.

DIMENSION

INFORMATIONS SUR LA COMMANDE

Modèle	Description	Alimentation électrique recommandée
ONV-IPS33168FM-4GF	L2 a contrôlé le commutateur industriel de fibre d'Ethernet avec les ports RJ45 de 1210/100/1000M et les ports de fibre de SFP de liaison montante de 4100/1000M. Il peut prendre en charge une double entrée d'alimentation DC et un montage sur rail DIN.	24W/36W
Remarque:Le module optique et l'alimentation ne sont pas inclus et doivent être achetés.

LISTE D'EMBALLAGE

Liste d'emballage	Contenu	Qté	Unité
	Commutateur Ethernet industriel géré gigabit 16 ports	1	ENSEMBLE
	Câble adaptateur RJ45-DB9	1	PC
	Guide de l'utilisateur	1	PC
	Carte de garantie et certificat de conformité	1	PC

MODULE OPTIQUE

Produit	Modèle	Description	Unité
1.25G OPticaL Module	2630-G	Module optique industriel de SFP, 1.25G double fibre multimode 850nm, distance de transmission: 550m, interface de LC. Fonction de soutien DDM et branchement chaud.	PC
	Référence: 2632-G	Module optique industriel de SFP, 1.25G double fibre monomode 1310nm, distance de transmission: 20km, interface de LC. Fonction de soutien DDM et branchement chaud.	PC
	Référence: 2612-T-G	Module optique industriel de SFP, fibre 1,25G simple monomode TX1310nm/ RX1550nm, distance de transmission: 20km, interface de LC. Fonction de soutien DDM et branchement chaud.	PC
	Référence: 2613-R-G	Module optique industriel de SFP, fibre 1,25G simple monomode TX1550nm/ RX1310nm, distance de transmission: 20km, interface de LC. Fonction de soutien DDM et branchement chaud.	PC
	Référence: 2612-T-SC-G	Module optique industriel de SFP, 1.25G fibre simple monomode TX1310nm/ RX1550nm, distance de transmission: 20km, interface de Sc. Fonction de soutien DDM et branchement chaud.	PC
	Référence: 2613-R-SC-G	Module optique industriel de SFP, fibre 1.25G simple monomode TX1550nm/ RX1310nm, distance de transmission: 20km, interface de Sc. Fonction de soutien DDM et branchement chaud.	PC
PuissanceModule	2633	Le module optique de 1.25G SFP transfère au port RJ45 de 10/100/1000M.	PC

POWER FOURNITURE

Produit

Modèle

Description

Unité

Alimentation d'énergie industrielle de rail de 24W DIN

GWS-DP24-24

Le rail 24W DIN choisissent l'ensemble d'alimentation de puissance de sortie

Tension d'entrée: AC100V ~ 240V 50-60H, 0.35A

Tension de sortie: DC24V, 1.0A

Température de fonctionnement: -40 ℃ à + 70 ℃

Alimentation d'énergie industrielle de rail de 36W DIN

GWS-DP36-24

Rail DIN 36W ensemble unique d'alimentation de sortie

Tension d'entrée: AC100V ~ 240V 50-60H, 0.56A

Tension de sortie: DC24V, 1.5A

Température de fonctionnement: -40 ℃ à + 70 ℃

SPÉCIFICATION TECHNIQUE

Modèle	ONV-IPS33168FM-4GF
Caractéristiques de l'interface
Port fixe	Port de commutateur d'alarme de mise hors tension (DÉFAUT) 1 * RS232 Console port (115200,N,8,1) 1210/100/1000Base-T RJ45 ports (données) 4100/1000Base-X ports de fibre de la liaison montante SFP (données) 2 ensembles V, port V-redondant d'alimentation CC (terminal de 6P Phoenix)
Port Ethernet	Port 1-12 peut prendre en charge 10/100/1000Base-T auto-détection, full/semi-duplex MDI/ MDI-X auto-adaptation
Transmission à paire torsadée	10BASE-T: Cat3,4,5 UTP (≤ 100 mètres) 100BASE-TX: Cat5 ou plus tard UTP (≤ 100 mètres) 1000BASE-T: Cat5e ou plus tard UTP (≤ 100 mètres)
Port de fibre optique	Interface de fibre optique de gigabit, module optique assorti par défaut (unimodal facultatif/à plusieurs modes de fonctionnement, fibre simple/double module optique de fibre. LC)
Câble optique/Distance	Multi-mode: 850nm/ 0-550m, Monomode: 1310nm/ 0-40km, 1550nm/ 0-120km
Paramètre de puce
Type de gestion de réseau	L2
Protocole réseau	IEEE 802.3 10BASE-T, IEEE 802.3i 10Base-T, IEEE 802.3u 100Base-TX , IEEE 802.3ab 1000Base-T, IEEE 802.3z 1000Base-X, IEEE 802.3x
Mode de transmission	Stocker et avancer (pleine vitesse de fil)
Capacité de commutation	52Gbps (non bloquant)
Taux de transmission @ 64 octet	23,81 Mpps
CPU(Hz)	416M
DRAM	1G
FLASH	128M
MAC	8K
Mémoire tampon	4M
Cadre Jumbo	9.6K
Indicateur de LED	Puissance: PWR (vert), système: SYS (vert), réseau: lien/acte (jaune), port de fibre: L/A (vert)
Alimentation électrique
Consommation de puissance	Veille <10W, pleine charge <22W
Tension fonctionnante	DC12-48V, terminal industriel de 6P Phoenix, protection d'anti-inverse de soutien.
Alimentation électrique	Non, alimentation d'énergie 24V/24W ou 24V/36W industrielle facultative
Paramètre physique
Temp/humidité d'opération	-40 ~ + 80 °C, 5% ~ 90% RH non condensant
Temp/humidité de stockage	-40 ~ + 85 °C, 5% ~ 95% RH non condensant
Dimension (L * W * H)	16514854mm
Poids net/brut	1,1 kg/1,3 kg
Installation	Bureau, rail DIN de 35mm
Certification et garantie
Protection contre la foudre	Niveau de protection: IP40 Protection contre la foudre: 6KV 8/20us IEC61000-4-3 (RS):10 V/m (80 ~ 1000MHz) FCC partie 15/CISPR22 (EN55022): Classe B IEC61000-6-2 (Norme industrielle commune) IEC61000-4-9 (champ magnétique pulsé): 1000A/m IEC61000-4-10 (oscillation amortie): 30A/m, 1MHz IEC61000-4-12/18 (onde de choc): CM 2.5kV, DM 1kV IEC61000-4-4(EFT): Câble d'alimentation: ± 4kV, câble de données: ± 2kV IEC61000-4-16 (transmission de Commun-mode): 30V, 300V, 1s IEC61000-4-2 (ESD): décharge de contact de ± 8kV, décharge d'air de ± 15kV IEC61000-4-6 (transmission de radiofréquence): 10V(150kHz ~ 80MHz) IEC61000-4-8 (champ magnétique de fréquence de puissance):100A/m, 1000A/m, 1s-3s IEC61000-4-5 (montée subite): Câble d'alimentation: CM ± 4kV/ DM ± 2kV, câble de données: ± 4kV
Propriétés mécaniques	IEC60068-2-6 (Anti Vibration), IEC60068-2-32 (Chute Libre), IEC60068-2-27 (Anti Choc)
Certification	Ccc, marque de la CE, message publicitaire, EN62368-1 de CE/LVD, classe B, RoHS de la pièce 15 de FCC
Garantie	5 ans, entretien perpétuel.
Fonctionnalité de gestion réseau
Interface	Réglages de protection de la température du port Contrôle de flux IEEE 802.3x (duplex intégral) Suppression de la tempête de diffusion basée sur le débit du port Configuration économiseuse d'énergie d'Ethernet de vert du port EEE Limiter la vitesse du trafic de messages à la mini granularité des ports entrants et sortants est de 64Kbps
Caractéristique L3	Protocole ARP, max 1024 entrées Route statique/route par défaut, max 128 entrées Fonction de gestion du réseau L2, gestion IPV4/IPV6 Soutenez la ligne-vitesse de routage L3 expédiant, la communication entre différents segments de réseau, et le VLAN différent
VLAN	Configuration de port d'Access, tronc, hybride. VLAN basé sur le MAC, VLAN basé sur le protocole (4K) VLAN basé sur le port, IEEE802.1q, VLAN vocal, configuration de QinQ
Agrégation de port	LACP, agrégation statique, Max 8 groupes d'agrégation et max 8 ports par groupe
Spanning Arbre	STP (IEEE802.1d), RSTP (IEEE802.1w), MSTP (IEEE802.1s)
Multidiffusion	MLD Snooping, Multicast VLAN, déconnexion rapide, IGMP Snooping v1/v2/v3 et 1024 groupes de multidiffusion tout au plus
Mise en miroir du port	Mise en miroir de données bidirectionnelle basée sur le port
QoS	Algorithme de planification de file d'attente (SP, WRR, SP WRR) Limitation de la plaque basée sur le débit, redirection basée sur le débit Filtrage de paquets basé sur l'écoulement, files d'attente 8 * Output de chaque port Cartographie prioritaire 802.1p/ DSCP, Diff-Servv QoS, Marque prioritaire/Remarque
ACL	Distribution d'ACL basée sur le port et le VLAN L2-L4 la fonction de rotation de paquet, assortissant le premier message de 80 octets, et fournit des définitions d'ACL basées sur l'adresse MAC de source, le type de MAC de destination, l'adresse IP de source, l'adresse IP de destination, le type de protocole IP, le port de TCP/UDP, la gamme de port de TCP/UDP, le VLAN, etc.
Sécurité	Authenticité basée sur port IEEE802.1X SSL garantit la sécurité de la transmission des données Fonction de liaison de quadruple des ports de MAC VLAN d'IP Isolation de port, fonction de limite de vitesse de message ARP
