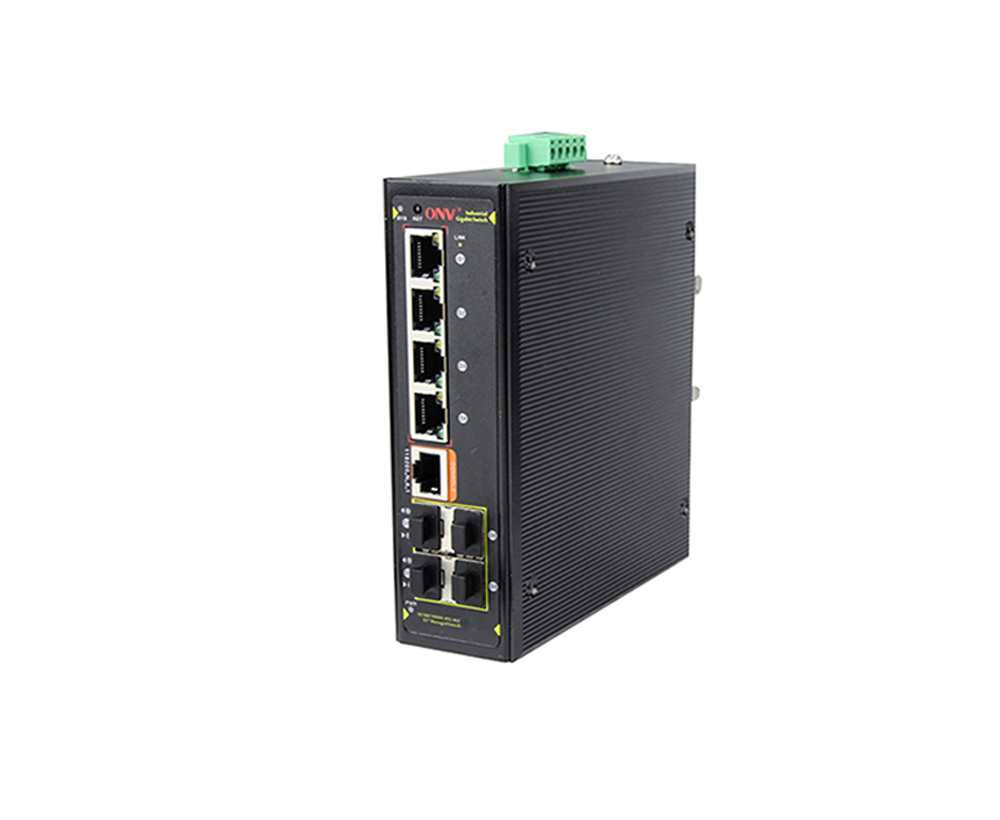

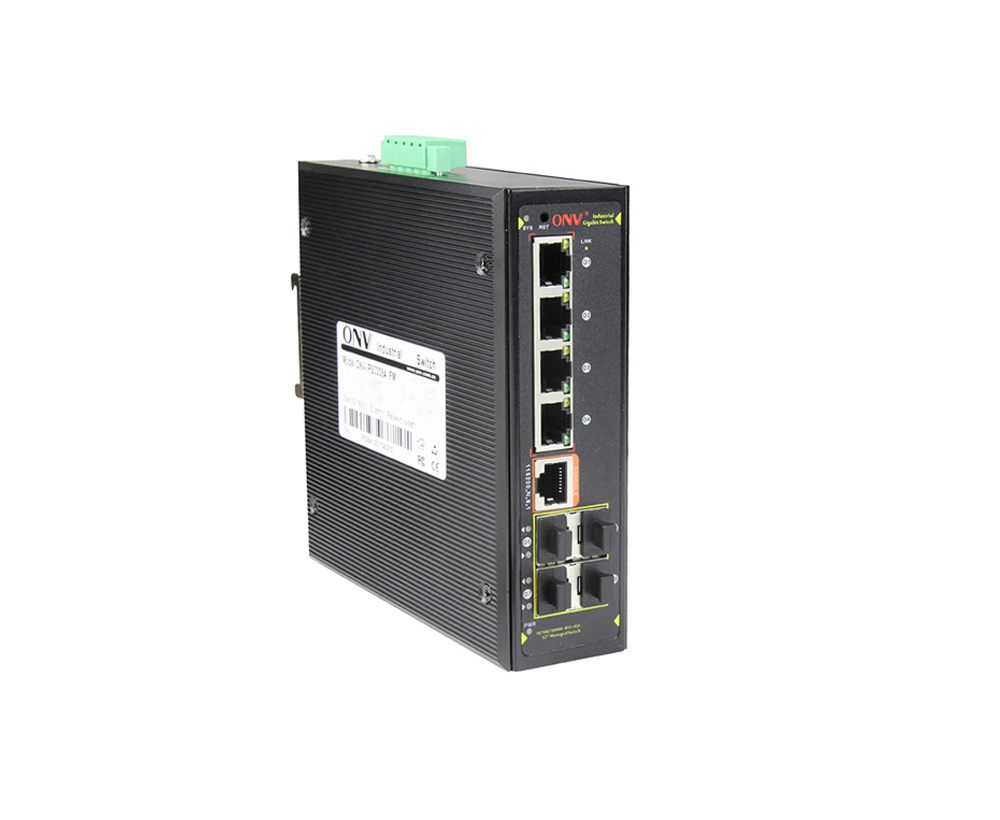

Commutateur Ethernet industriel géré Gigabit 8 ports L2

Modèle： ONV-IPS33084FM

L2 a contrôlé le commutateur de fibre industriel avec les ports RJ45 de 4*10/100/1000M et les ports de fibre de SFP de liaison montante de 4*100/1000M. Il peut prendre en charge une double entrée d'alimentation DC et un montage sur rail DIN.

Je veux faire une enquête

Aperçu
Spécification technique

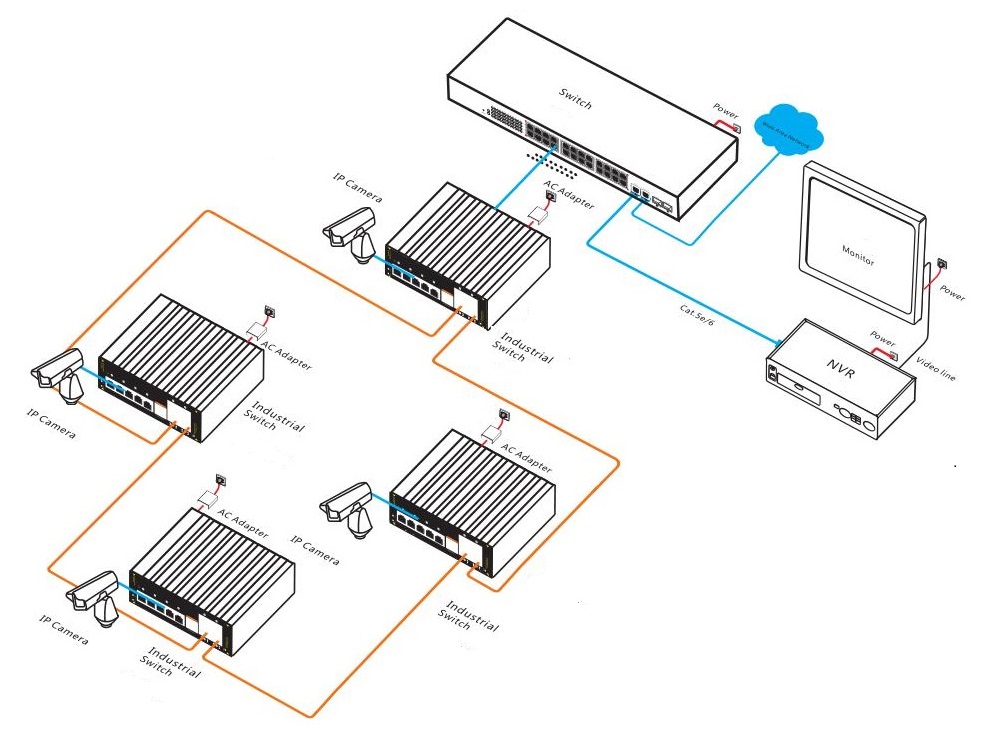

Application
Documents
Produits connexes

APERÇU

Le ONV-IPS33084FM est un commutateur de fibre Ethernet industriel géré par Gigabit développé indépendamment par ONV. Il dispose de ports RJ45 adaptatifs 4*10/100/1000Base-T et de ports de fibre SFP de liaison montante 4*100/1000Base-X. Chaque port peut soutenir la transmission de vitesse de fil.

Le ONV-IPS33084FMAFonctions de gestion du réseau L2, prend en charge la gestion IPV4/IPV6, le transfert de routage statique, le mécanisme de protection de sécurité complet, la stratégie ACL/QoS parfaite et les fonctions VLAN riches pour une gestion et une maintenance faciles. Prend en charge plusieurs protocoles de redondance réseau STP/RSTP/MSTP (<50ms) et (ITU-T G.8032) ERPS (<20ms) pour améliorer la sauvegarde des liaisons et la fiabilité du réseau. Lorsqu'un réseau unidirectionnel échoue, la communication peut être rapidement rétablie pour assurer une communication ininterrompue des applications importantes. La gestion des ports, la gestion des adresses de routage, le contrôle du flux des ports, la division VLAN, l'IGMP, la politique de sécurité et d'autres configurations commerciales d'application peuvent être effectuées via Web, CLI, SNMP, Telnet, et d'autres méthodes de gestion de réseau selon les besoins d'application. C'est une excellente adaptabilité aux environnements de terrain industriel (y compris la stabilité mécanique, l'adaptabilité de l'environnement climatique, l'adaptabilité de l'environnement électromagnétique, etc.). Il convient aux scénarios industriels tels que le transport intelligent, le transport ferroviaire, l'industrie de l'énergie, les mines, le pétrole, le transport maritime, la métallurgie et la construction d'énergie verte pour former un économique, efficace, stable, et réseau de communication fiable.

CARACTÉRISTIQUE

Accès gigabit, port fibre SFP de liaison montante

Lors de la revuePrend en charge la transmission de vitesse de fil sans blocage.

Lors de la revuePrend en charge le duplex intégral basé sur IEEE 802.3x et le semi-duplex basé sur la contre-pression.

Lors de la revuePrend en charge la combinaison de ports Gigabit RJ45 et de ports fibre SFP, qui permet aux utilisateurs de créer un réseau de manière flexible pour répondre aux besoins de divers scénarios.

Forte capacité de traitement des entreprises

Lors de la revuePrend en charge le réseau d'anneaux ERPS et STP/RSTP/MSTP pour éliminer les boucles de la couche 2 et réaliser la sauvegarde des liens.

Lors de la revuePrend en charge IEEE802.1Q VLAN, les utilisateurs peuvent diviser de manière flexible la configuration VLAN, VLAN vocal et QinQ en fonction de leurs besoins.

Lors de la revuePrend en charge l'agrégation statique et dynamique pour augmenter efficacement la bande passante de liaison, réaliser l'équilibrage de charge, sauvegarder les liens et améliorer la fiabilité des liens.

Lors de la revuePrend en charge les trois modes de priorité QoS, basés sur les ports, basés sur 802.1P et basés sur DSCP et quatre algorithmes de planification de file d'attente: Equ, SP, WRR et SP WRR.

Lors de la revuePrend en charge ACL pour filtrer les paquets de données en configurant les opérations de traitement des règles correspondantes et les autorisations de temps, et fournit des politiques de contrôle d'accès de sécurité flexibles.

Lors de la revuePrend en charge le protocole de multidiffusion IGMP V1/V2/V3, IGMP Snooping répond aux exigences de surveillance vidéo haute définition multiterminale et d'accès à la vidéoconférence.

Sécurité

Lors de la revueSoutenir l'isolement des ports et la suppression des tempêtes de diffusion portuaire.

Lors de la revuePrend en charge la fonction de liaison de combinaison flexible quadruple du port MAC IP VLAN.

Lors de la revuePrend en charge l'authentification 802.1X pour fournir des fonctions d'authentification pour les ordinateurs LAN et contrôler le statut d'autorisation des ports contrôlés en fonction des résultats d'authentification.

Stable et fiable

Lors de la revueCCC, CE, FCC, RoHS.

Lors de la revueLe panneau convivial peut afficher l'état de l'appareil via l'indicateur LED de PWR, Link, L/A, EtSYS.

Lors de la revueConsommation de puissance faible, pas de ventilateur, boîtier en alliage d'aluminium et excellente dissipation thermique pour assurer le fonctionnement stable de l'interrupteur.

Gestion facile des opérations et des opérations

Lors de la revuePrend en charge la surveillance du processeur, la surveillance de la mémoire, la détection Ping et la détection de la longueur du câble.

Lors de la revueHTTPS, SSLV3, SSHV1/V2 et d'autres méthodes de cryptage sont plus sécurisées dans la gestion.

Lors de la revueLes statistiques RMON, le journal système et le trafic portuaire sont pratiques pour l'optimisation et la transformation du réseau.

Lors de la revueLLDP est pratique pour le système de gestion de réseau pour interroger et juger de l'état de communication du lien.

Lors de la revuePrend en charge diverses méthodes de gestion et de maintenance telles que la gestion du réseau Web, la ligne de commande CLI (Console, Telnet), SNMP (V1/V2/V3), Telnet, etc.

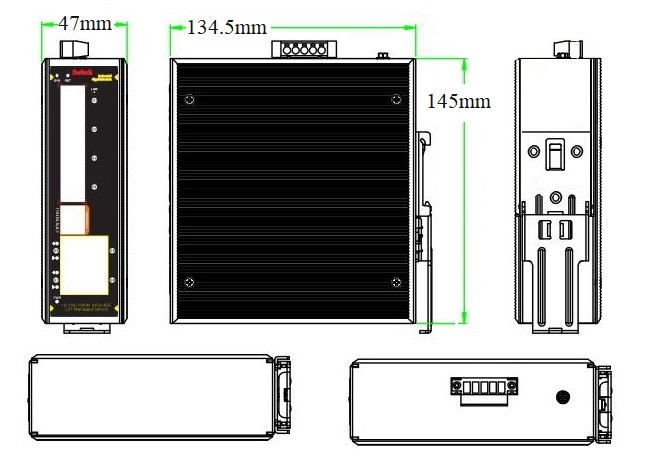

DIMENSION

COMMANDE DES INFORMATIONS

Modèle	Description	Alimentation électrique recommandée
ONV-IPS33084FM	Commutateur à fibre industrielle géré par L2 avec ports RJ45 410/100/1000M et ports fibre SFP de liaison montante 4100/1000M. Il peut prendre en charge une double entrée d'alimentation CC et un montage sur rail DIN.	24W
Remarque:Le module optique et l'alimentation ne sont pas inclus et doivent être achetés.

LISTE D'EMBALLAGE

Liste d'emballage	Contenu	Qté	Unité
	Commutateur Ethernet industriel géré par Gigabit à 8 ports	1	ENSEMBLE
	Câble adaptateur RJ45-DB9	1	PC
	Guide de l'utilisateur	1	PC
	Carte de garantie et certificat de conformité	1	PC

MODULE OPTIQUE

Produit	Modèle	Description	Unité
1.25G Optique Module	2630-G	Module optique industriel SFP, double fibre multimode 1.25G 850nm, distance de transmission: 550m, interface LC. Prend en charge la fonction DDM et le branchement à chaud.	PC
	2632-G	Module optique SFP industriel, double fibre monomode 1.25G 1310nm, distance de transmission: 20km, interface LC. Prend en charge la fonction DDM et le branchement à chaud.	PC
	2612-T-G	Module optique SFP industriel, fibre unique monomode 1.25G TX1310nm/ RX1550nm, distance de transmission: 20km, interface LC. Prend en charge la fonction DDM et le branchement à chaud.	PC
	2613-R-G	Module optique SFP industriel, fibre unique monomode 1.25G TX1550nm/ RX1310nm, distance de transmission: 20km, interface LC. Prend en charge la fonction DDM et le branchement à chaud.	PC
	2612-T-SC-G	Module optique SFP industriel, fibre unique monomode 1.25G TX1310nm/ RX1550nm, distance de transmission: 20km, interface SC. Prend en charge la fonction DDM et le branchement à chaud.	PC
	2613-R-SC-G	Module optique SFP industriel, fibre unique monomode 1.25G TX1550nm/ RX1310nm, distance de transmission: 20km, interface SC. Prend en charge la fonction DDM et le branchement à chaud.	PC
Module de puissance	2633	Le module optique 1.25G SFP est transféré au port RJ4510/100/1000M.	PC

ALIMENTATION

Produit

Modèle

Description

Unité

Rail DIN d'alimentation industrielle 24W

GWS-DP24-24

Rail DIN 24W ensemble unique d'alimentation de sortie

Tension d'entrée: AC100V ~ 240V 50-60H, 0.35A

Tension de sortie: DC24V, 1.0A

Température d'opération: -40 ℃ à + 70 ℃

PRODUIT CONNEXES

Modèle	Description
ONV-IPS33064FM	Commutateur de fibre Ethernet industriel géré par L2 avec ports RJ45 410/100/1000M et ports fibre SFP de liaison montante 2100/1000M. Il peut prendre en charge une double entrée d'alimentation CC et un montage sur rail DIN.
ONV-IPS33108FM	Commutateur de fibre Ethernet industriel géré par L2 avec ports RJ45 810/100/1000M et ports fibre SFP de liaison montante 2100/1000M. Il peut prendre en charge une double entrée d'alimentation CC et un montage sur rail DIN.
ONV-IPS33148FM	Commutateur de fibre Ethernet industriel géré par L2 avec ports RJ45 1010/100/1000M et ports fibre SFP de liaison montante 4100/1000M. Il peut prendre en charge une double entrée d'alimentation CC et un montage sur rail DIN.
ONV-IPS33168FM	Commutateur de fibre Ethernet industriel géré par L2 avec ports RJ45 810/100/1000M et ports fibre SFP de liaison montante 8100/1000M. Il peut prendre en charge une double entrée d'alimentation CC et un montage sur rail DIN.
ONV-IPS33168FM-4GF	Commutateur de fibre Ethernet industriel géré par L2 avec ports RJ45 1210/100/1000M et ports fibre SFP de liaison montante 4100/1000M. Il peut prendre en charge une double entrée d'alimentation CC et un montage sur rail DIN.

SPÉCIFICATION TECHNIQUE

Modèle	ONV-IPS33084FM
Caractéristiques d'interface
FixePOrt	Port console 1 * RS232 (115200,N,8,1) 410/100/1000Base-T RJ45 ports (données) 4100/1000Base-X ports fibre SFP liaison montante (données) 2 ensembles V, port d'alimentation CC V-redondant (terminal Phoenix 5P)
Port Ethernet	Port 1-4 peut prendre en charge 10/100/1000Base-T auto-détection, full/semi-duplex MDI/ MDI-X auto-adaptation
Paire torsadée Transmission	10BASE-T: Cat3,4,5 UTP (≤ 100 mètres) 100BASE-TX: Cat5 ou UTP ultérieur (≤ 100 mètres) 1000BASE-T: Cat5e ou UTP ultérieur (≤ 100 mètres)
Port de fibre optique	Interface de fibre optique de gigabit, module optique assorti par défaut (unimodal facultatif/à plusieurs modes de fonctionnement, fibre simple/double module optique de fibre. LC)
Câble optique/Distance	Multi-mode: 850nm/ 0-550m, Monomode: 1310nm/ 0-40km, 1550nm/ 0-120km
Paramètre de puce
Type de gestion de réseau	L2
Protocole réseau	IEEE 802.3 10BASE-T, IEEE 802.3i 10Base-T, IEEE 802.3u 100Base-TX, IEEE 802.3ab 1000Base-T, IEEE 802.3z 1000Base-X, IEEE 802.3x
Mode d'expédition	Store et Forward (Vitesse de fil complète)
Capacité de commutation	16Gbps(Non bloquant)
Expédition Taux @ 64 octet	11.9Mpps
CPU	416M
DRAM	1G
FLASH	128M
MAC	8K
Mémoire tampon	4M
JumboFRamé	9.6K
LED Indicateur	Puissance: PWR (jaune), Système: SYS (jaune), Réseau: Lien (jaune), Port fibre: L/A (vert)
Interrupteur de réinitialisation	Oui, maintenez le commutateur de réinitialisation enfoncé pendant 10s et relâchez-le pour rétablir les réglages d'usine
Alimentation électrique
Consommation de puissance	Veille<8W,Pleine charge<12W
WOrkingVOltage	DC12-48V, 5P terminal industriel Phoenix, protection anti-retour de soutien.
Alimentation électrique	Non, facultatif24V/24W Alimentation électrique industrielle
Paramètre physique
Temp/humidité d'opération	-40 ~ + 80 °C, 5% ~ 90% HR sans condensation
Temp de stockage/humidité	-40 ~ + 85 °C, 5% ~ 95% HR sans condensation
Dimension(L * W * H)	145134.547mm
Poids net/brut	0.75Kg/1.0Kg

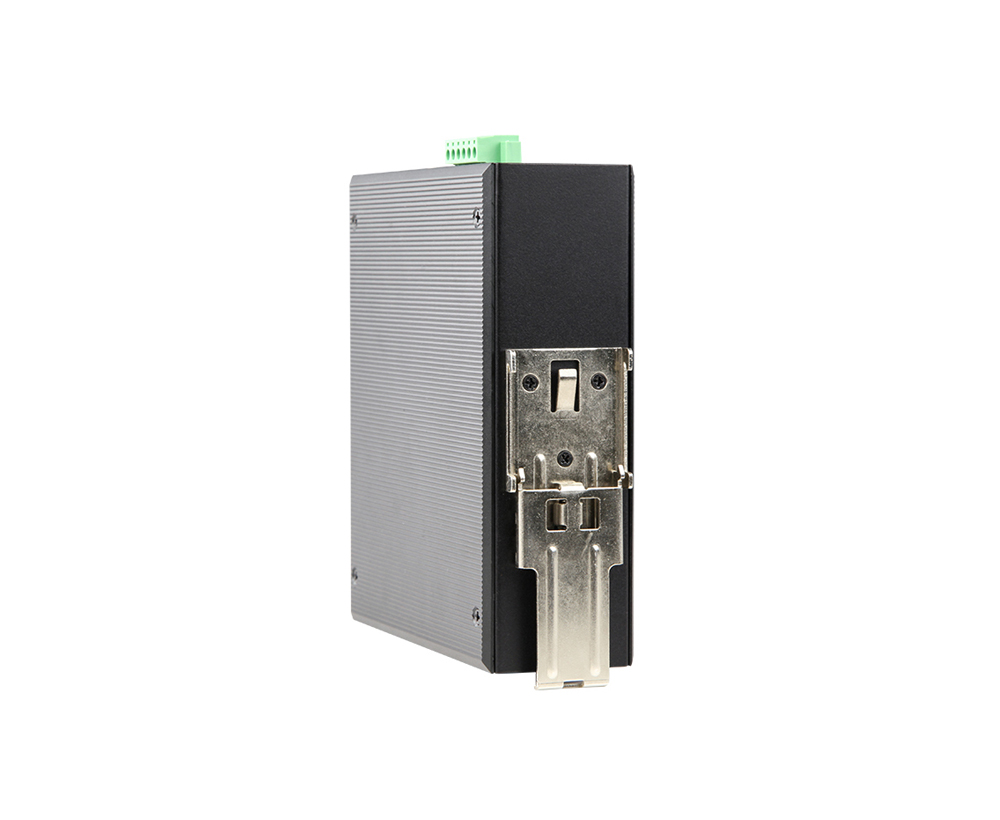

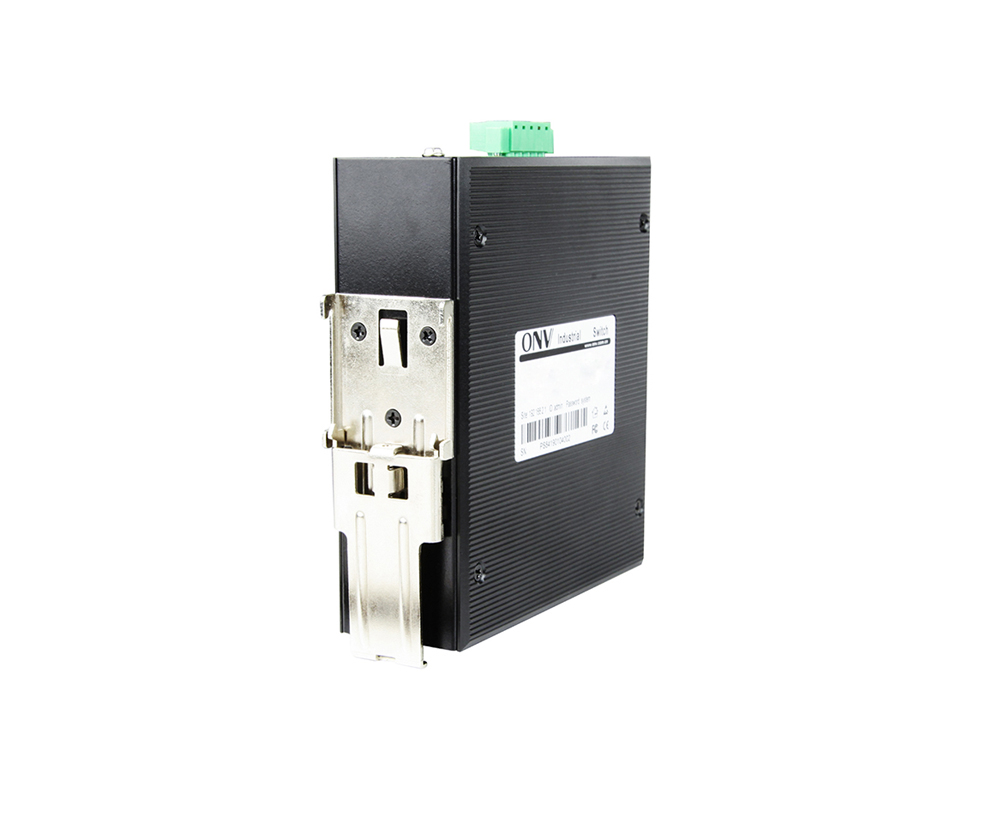

Installation	Bureau, 35mm DIN Rail
Certification et garantie
Protection contre la foudre	Niveau de protection: IP40 Protection contre la foudre: 6KV 8/20us IEC61000-4-3 (RS):10 V/m (80 ~ 1000MHz) FCC Partie 15/CISPR22 (EN55022): Classe B IEC61000-6-2 (norme industrielle commune) IEC61000-4-9 (champ d'aimant pulsé): 1000A/m IEC61000-4-10 (oscillation amortie): 30A/m, 1MHz IEC61000-4-12/18 (onde de choc): CM 2.5kV, DM 1kV IEC61000-4-4(EFT): Câble d'alimentation: ± 4kV, Câble de données: ± 2kV IEC61000-4-16 (transmission en mode commun): 30V, 300V, 1s IEC61000-4-2 (ESD): Décharge de contact ± 8kV, décharge d'air ± 15kV IEC61000-4-6 (transmission de fréquence radio): 10V(150kHz ~ 80MHz) IEC61000-4-8 (champ magnétique de fréquence de puissance):100A/m, 1000A/m, 1s-3s IEC61000-4-5 (Surge): Câble d'alimentation: CM ± 4kV/ DM ± 2kV, Câble de données: ± 4kV
Propriétés mécaniques	IEC60068-2-6 (anti vibration), IEC60068-2-32 (chute libre), IEC60068-2-27 (antichoc)
Certification	CCC, marquage CE, commercial, EN62368-1 CE/LVD, FCC Partie 15 Classe B, RoHS
Garantie	5 ans, entretien à vie.
Caractéristique de gestion réseau
Interface	Réglages de protection de la température du port Contrôle de flux IEEE 802.3x (duplex intégral) Suppression des tempêtes de diffusion en fonction du taux de port Configuration d'économie d'énergie Ethernet vert Port EEE Limiter la vitesse du trafic de messages au niveau de la mini granularité des ports entrants et sortants est de 64Kbps
Caractéristique L3	Protocole ARP, max 1024 entrées Itinéraire statique/itinéraire par défaut, maximum 128 entrées Fonction de gestion du réseau L2, gestion IPV4/IPV6 Transfert de routage L3, communication entre différents segments de réseau et différents VLAN
VLAN	Configuration du port d'accès, coffre, hybride. VLAN basé sur MAC, VLAN basé sur le protocole (4K) VLAN basé sur le port, IEEE802.1q, VLAN vocal, configuration QinQ
Agrégation des ports	LACP, agrégation statique, groupes d'agrégation max 4 et ports max 8 par groupe
Arbre à sonner	STP (IEEE802.1d), RSTP (IEEE802.1w), MSTP (IEEE802.1s)
Protocole réseau industriel d'anneau	G.8032 (ERPS), temps de récupération du réseau en anneau inférieur à 20ms, anneau de 255 au maximum, appareils 1024 max par anneau.
Multidiffusion	MLD Snooping, Multicast VLAN, Déconnexion rapide, IGMP Snooping v1/v2/v3 et 1024 groupes de multidiffusion au plus
Port Mirroring	Mirroring de données bidirectionnel basé sur le port
QoS	Algorithme de planification de la file d'attente (SP, WRR, SP WRR) Limitation de débit basée sur le débit, redirection basée sur le flux Filtrage de paquets basé sur le flux, 8 * files d'attente de sortie de chaque port Cartographie prioritaire 802.1p/ DSCP, QoS Diff-Serv, marque/remarque prioritaire
ACL	Distribution ACL basée sur le port et le VLAN L2-L4 fonction de filtrage des paquets, correspondant au premier message de 80 octets et fournit des définitions ACL basées sur l'adresse MAC source, l'adresse MAC de destination, l'adresse IP source, l'adresse IP de destination, le type de protocole IP, port TCP/UDP, plage de ports TCP/UDP, VLAN, etc.
Sécurité	Authentification IEEE802.1X basée sur le port SSL garantit la sécurité de la transmission de données Fonction de liaison Quad des ports IP MAC VLAN Isolation de port, fonction de limite de vitesse de message ARP Limite d'apprentissage d'adresse MAC, trou noir d'adresse MAC Attaque anti DOS, suppression des messages de diffusion de port
