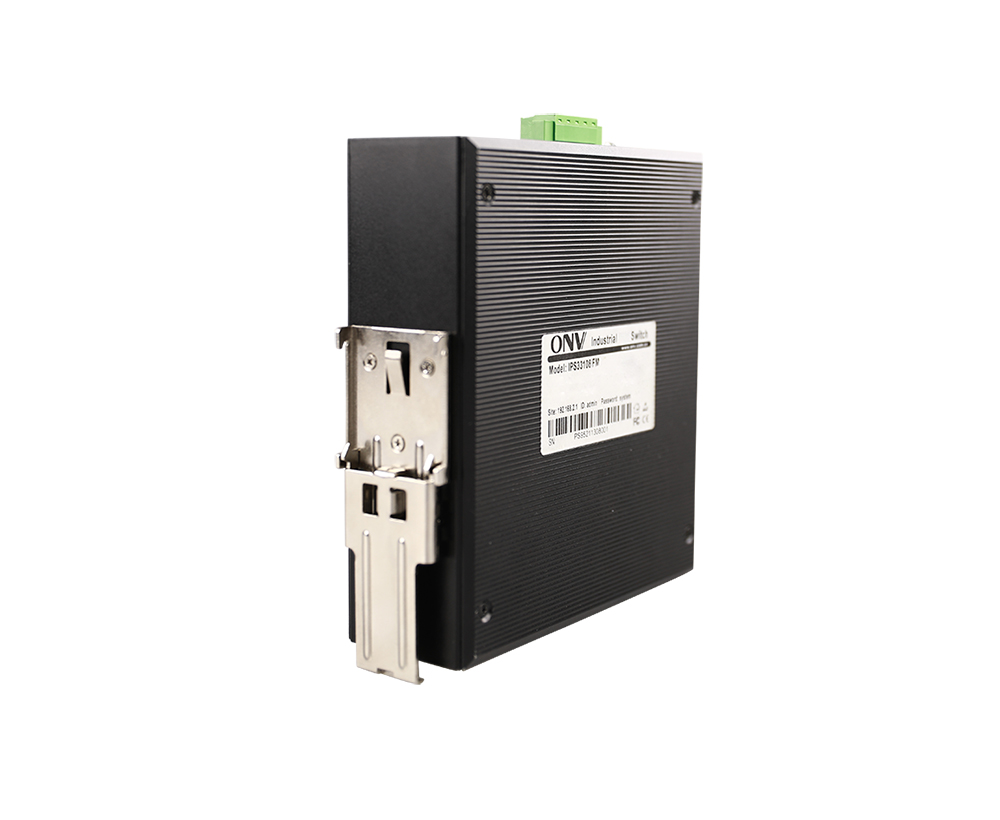

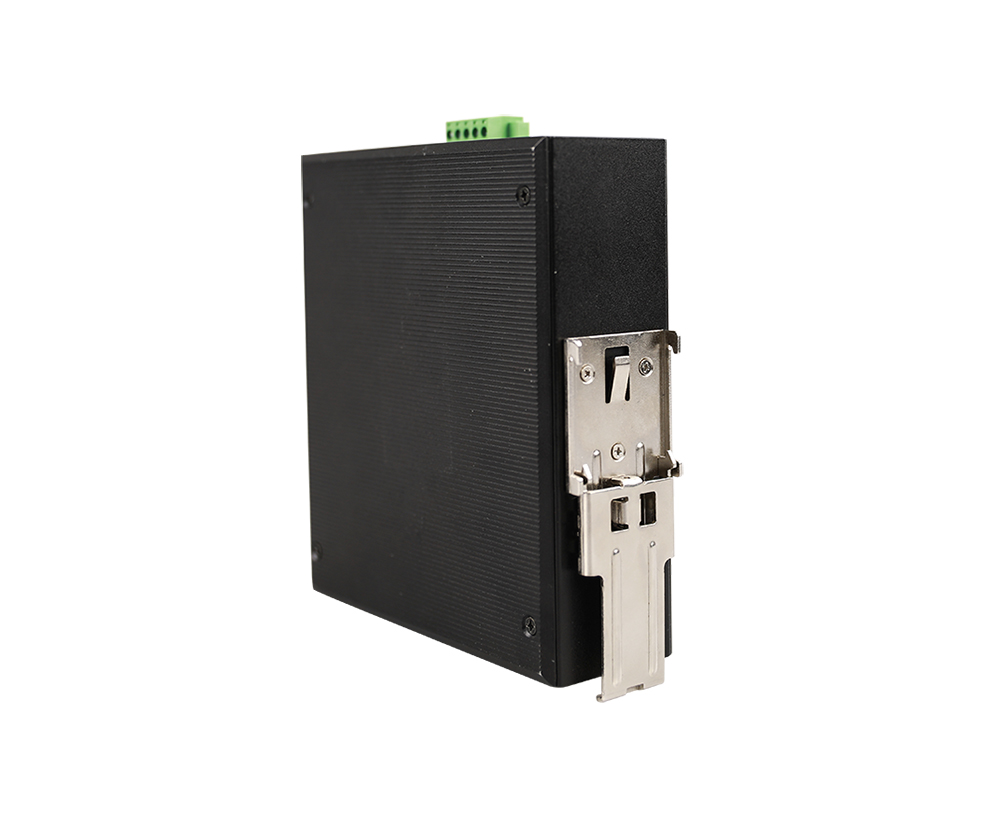

Commutateur Ethernet industriel géré Gigabit 10 ports L2

Modèle： ONV-IPS33108FM

L2 a contrôlé le commutateur industriel de fibre d'Ethernet avec les ports RJ45 de 8*10/100/1000M et les ports de fibre de SFP de liaison montante de 2*100/1000M. Il peut prendre en charge une double entrée d'alimentation DC et un montage sur rail DIN.

Je veux faire une enquête

Aperçu
Spécification technique

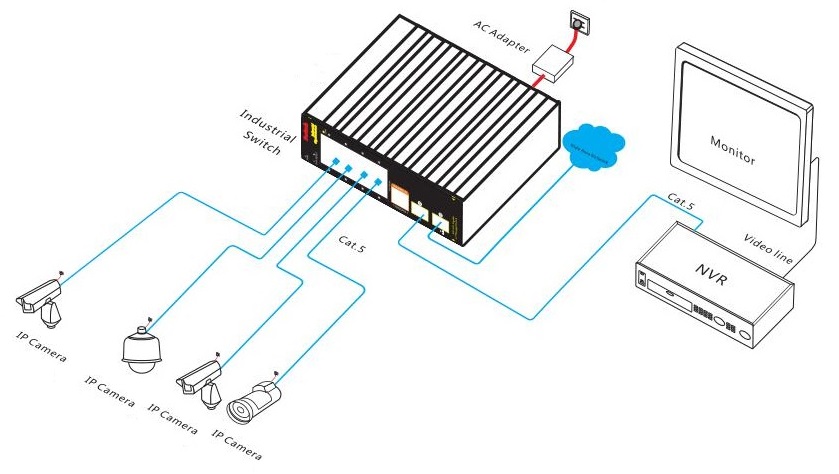

Application
Documents
Produits connexes

APERÇU

Le ONV-IPS33108FM est un commutateur Ethernet industriel géré par Gigabit développé indépendamment par ONV. Il dispose de ports fibre SFP 2*100/1000Base-X et de ports RJ45 adaptatifs 8*10/100/1000Base-T. Chaque port peut soutenir la transmission de vitesse de fil.

Le ONV-IPS33108FM dispose de fonctions de gestion de réseau L2 +, prend en charge la gestion IPV4/IPV6, le transfert de routage statique, le mécanisme de protection de sécurité complet, la stratégie ACL/QoS parfaite et les fonctions VLAN riches pour une gestion et une maintenance faciles. Prend en charge plusieurs protocoles de redondance réseau STP/RSTP/MSTP (<50ms) et (ITU-T G.8032) ERPS (<20ms) pour améliorer la sauvegarde des liaisons et la fiabilité du réseau. Lorsqu'un réseau unidirectionnel échoue, la communication peut être rapidement rétablie pour assurer une communication ininterrompue des applications importantes. La gestion des ports, la gestion des adresses de routage, le contrôle du flux des ports, la division VLAN, l'IGMP, la politique de sécurité et d'autres configurations commerciales d'application peuvent être effectuées via Web, CLI, SNMP, Telnet, et d'autres méthodes de gestion de réseau selon les besoins d'application. C'est une excellente adaptabilité aux environnements de terrain industriel (y compris la stabilité mécanique, l'adaptabilité de l'environnement climatique, l'adaptabilité de l'environnement électromagnétique, etc.). Il convient aux scénarios industriels tels que le transport intelligent, le transport ferroviaire, l'industrie de l'énergie, les mines, le pétrole, le transport maritime, la métallurgie et la construction d'énergie verte pour former un économique, efficace, stable, et réseau de communication fiable.

CARACTÉRISTIQUE

Accès gigabit, port fibre SFP de liaison montante

Prend en charge la transmission de vitesse de fil sans blocage.

Prend en charge le duplex intégral basé sur IEEE802.3x et semi-duplex basé surBCa pression.

Prend en charge la combinaison de ports Gigabit RJ45 et de ports fibre SFP, qui permet aux utilisateurs de créer un réseau de manière flexible pour répondre aux besoins de divers scénarios.

ForteCapacité de traitement des entreprises

Prend en charge le réseau d'anneaux ERPS et STP/RSTP/MSTP pour éliminer les boucles de la couche 2 et réaliser la sauvegarde des liens.

Prend en charge IEEE802.1Q VLAN, les utilisateurs peuvent diviser de manière flexible la configuration VLAN, VLAN vocal et QinQ en fonction de leurs besoins.

Prend en charge l'agrégation statique et dynamique pour augmenter efficacement la bande passante de liaison, réaliser l'équilibrage de charge, sauvegarder les liens et améliorer la fiabilité des liens.

Prend en charge les trois modes de priorité QoS, basés sur les ports, basés sur 802.1P et basés sur DSCP et quatre algorithmes de planification de file d'attente: Equ, SP, WRR et SP WRR.

Prend en charge ACL pour filtrer les paquets de données en configurant les opérations de traitement des règles correspondantes et les autorisations de temps, et fournit des politiques de contrôle d'accès de sécurité flexibles.

Prend en charge le protocole de multidiffusion IGMP V1/V2/V3, IGMP Snooping répond aux exigences de surveillance vidéo haute définition multiterminale et d'accès à la vidéoconférence.

Sécurité

Soutenir l'isolement des ports et la suppression des tempêtes de diffusion portuaire.

Prend en charge la fonction de liaison de combinaison flexible quadruple du port MAC IP VLAN.

Prend en charge l'authentification 802.1X pour fournir des fonctions d'authentification pour les ordinateurs LAN et contrôler le statut d'autorisation des ports contrôlés en fonction des résultats d'authentification.

Stable et fiable

CCC, CE, FCC, RoHS.

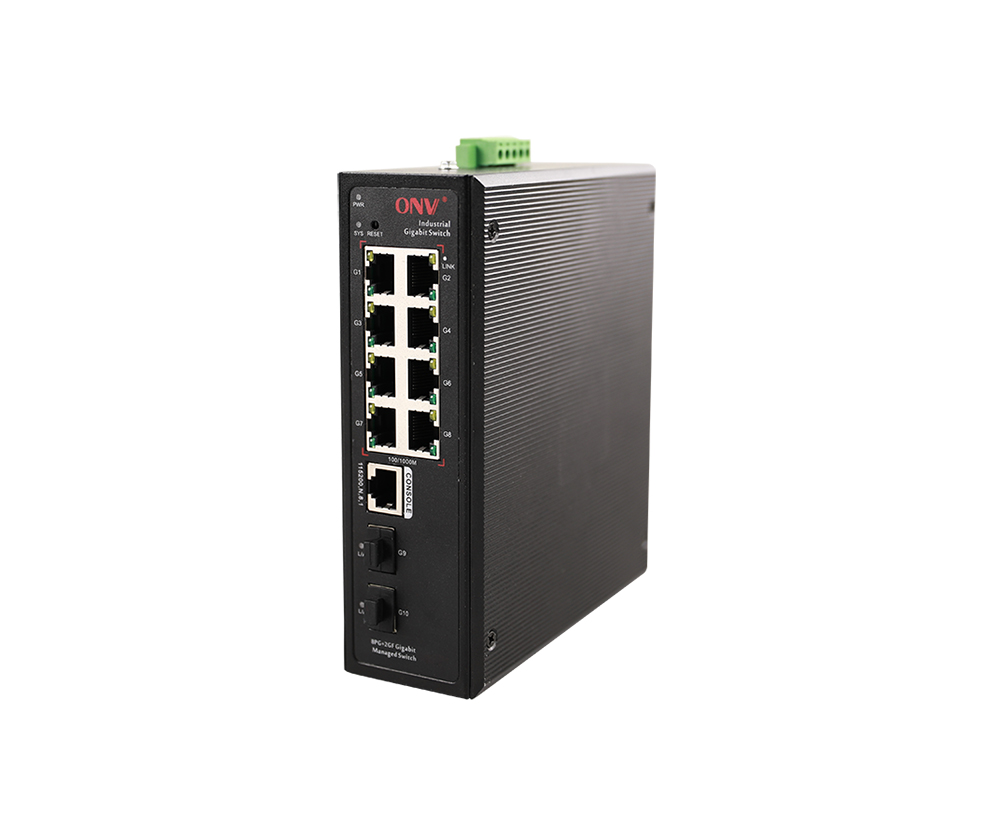

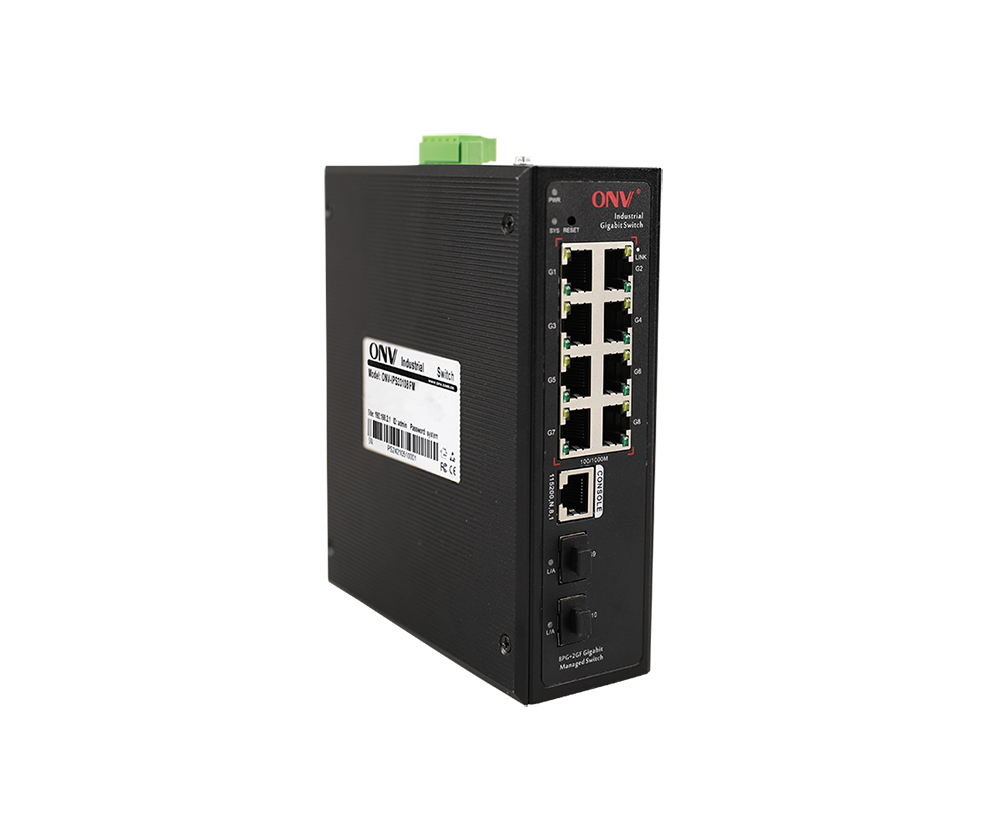

Le panneau convivialPeut montrer l'état de l'appareil à travers l'indicateur de LED de PWR,Lien, L/A, EtSYS.

Consommation de puissance faible, pas de ventilateur, boîtier en alliage d'aluminium et excellente dissipation thermique pour assurer le fonctionnement stable de l'interrupteur.

Gestion facile des opérations et des opérations

Prend en charge la surveillance du processeur, la surveillance de la mémoire, la détection Ping et la détection de la longueur du câble.

HTTPS, SSLV3, SSHV1/V2 et d'autres méthodes de cryptage sont plus sécurisées dans la gestion.

Les statistiques RMON, le journal système et le trafic portuaire sont pratiques pour l'optimisation et la transformation du réseau.

LLDP est pratique pour le système de gestion de réseau pour interroger et juger de l'état de communication du lien.

Prend en charge diverses méthodes de gestion et de maintenance telles que la gestion du réseau Web, la ligne de commande CLI (Console, Telnet), SNMP (V1/V2/V3), Telnet, etc.

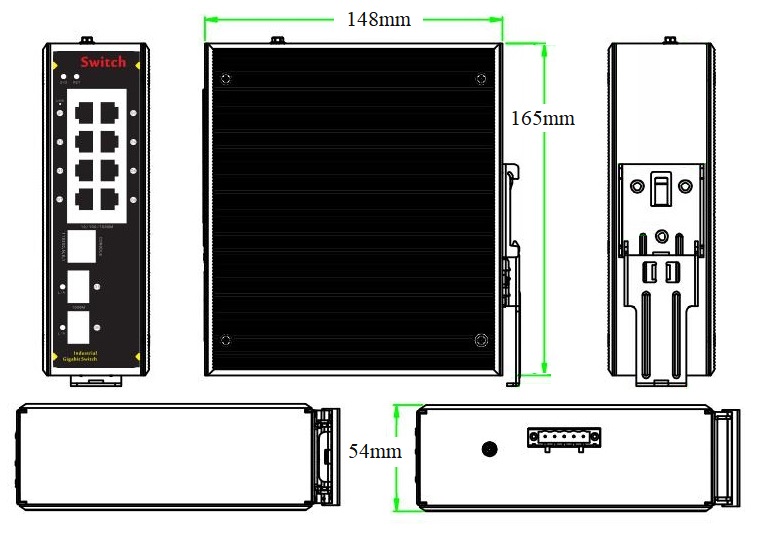

DIMENSION

COMMANDE DES INFORMATIONS

Modèle	Description	Alimentation recommandée
ONV-IPS33108FM	Commutateur de fibre Ethernet industriel géré L2 + avec ports RJ45 810/100/1000M et 2100/1000MLiaison montanteSFPFibrePorts. Il peut prendre en charge l'entrée d'alimentation CC double et DINRMontage ail.	24W
Remarque:Le module optique et l'alimentation ne sont pas inclus et doivent être achetés.

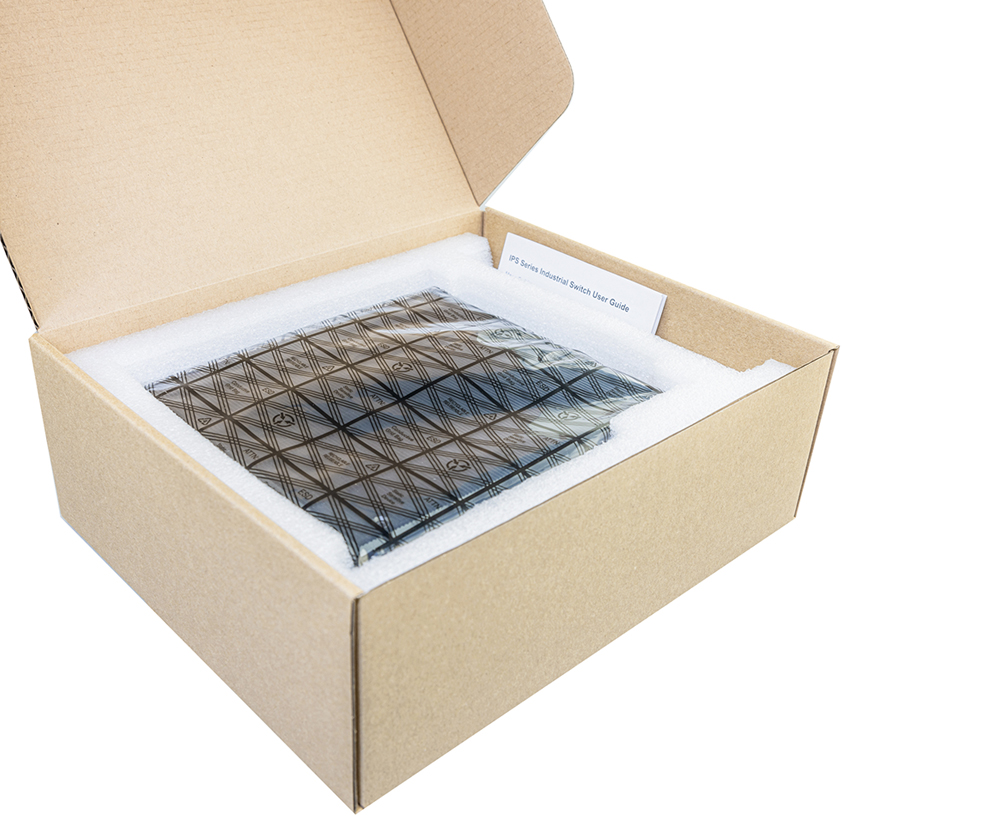

LISTE D'EMBALLAGE

Liste d'emballage	Contenu	Qté	Unité
	Commutateur Ethernet industriel géré par gigabit à 10 ports	1	ENSEMBLE
	Câble adaptateur RJ45-DB9	1	PC
	Guide de l'utilisateur	1	PC
	Carte de garantie et certificat de conformité	1	PC

MODULE OPTIQUE

Produit	Modèle	Description	Unité
1.25G Optique Module	2630-G	Module optique industriel SFP, double fibre multimode 1.25G 850nm, distance de transmission: 550m, interface LC. Prend en charge la fonction DDM et le branchement à chaud.	PC
	2632-G	Module optique SFP industriel, double fibre monomode 1.25G 1310nm, distance de transmission: 20km, interface LC. Prend en charge la fonction DDM et le branchement à chaud.	PC
	2612-T-G	Module optique SFP industriel, fibre unique monomode 1.25G TX1310nm/ RX1550nm, distance de transmission: 20km, interface LC. Prend en charge la fonction DDM et le branchement à chaud.	PC
	2613-R-G	Module optique SFP industriel, fibre unique monomode 1.25G TX1550nm/ RX1310nm, distance de transmission: 20km, interface LC. Prend en charge la fonction DDM et le branchement à chaud.	PC
	2612-T-G-SC	Module optique SFP industriel, fibre unique monomode 1.25G TX1310nm/ RX1550nm, distance de transmission: 20km, interface SC. Prend en charge la fonction DDM et le branchement à chaud.	PC
	2613-R-G-SC	Module optique SFP industriel, fibre unique monomode 1.25G TX1550nm/ RX1310nm, distance de transmission: 20km, interface SC. Prend en charge la fonction DDM et le branchement à chaud.	PC
Module de puissance	2633	Le module optique 1.25G SFP est transféré au port RJ4510/100/1000M.	PC

PAPPROVISIONNEMENT DE LA SUIVRE

Produit

Modèle

Description

Unité

Rail DIN d'alimentation industrielle 24W

GWS-DP24-24

Rail DIN 24W ensemble unique d'alimentation de sortie

Tension d'entrée: AC100V ~ 240V 50-60H, 0.35A

Tension de sortie: DC24V, 1.0A

Température d'opération: -40 ℃ à + 70 ℃

PRODUIT CONNEXES

Modèle	Description
ONV-IPS33064FM	Commutateur à fibre industrielle géré par L2 avec ports RJ45 410/100/1000M et ports fibre SFP de liaison montante 2100/1000M. Il peut prendre en charge une double entrée d'alimentation CC et un montage sur rail DIN.
ONV-IPS33084FM	Commutateur à fibre industrielle géré par L2 avec ports RJ45 410/100/1000M et ports fibre SFP de liaison montante 4100/1000M. Il peut prendre en charge une double entrée d'alimentation CC et un montage sur rail DIN.
ONV-IPS33148FM	Commutateur à fibre industrielle géré par L2 avec ports RJ45 1010/100/1000M et ports fibre SFP de liaison montante 4100/1000M. Il peut prendre en charge une double entrée d'alimentation CC et un montage sur rail DIN.
ONV-IPS33168FM	Commutateur à fibre industrielle géré par L2 avec ports RJ45 810/100/1000M et ports fibre SFP de liaison montante 8100/1000M. Il peut prendre en charge une double entrée d'alimentation CC et un montage sur rail DIN.
ONV-IPS33168FM-4GF	Commutateur de fibre industrielle géré par L2 avec ports RJ45 1210/100/1000M et ports fibre SFP de liaison montante 4100/1000M. Il peut prendre en charge une double entrée d'alimentation CC et un montage sur rail DIN.

SPÉCIFICATION TECHNIQUE

Modèle	ONV-IPS33108FM
Caractéristiques d'interface
Port fixe	Port console 1 * RS232 (115200,N,8,1) 810/100/1000Base-T RJ45 ports (données) 2100/1000Base-X ports fibre SFP liaison montante (données) 2 ensembles V, ports d'alimentation CC redondants en V (terminal Phoenix 5P)
Port Ethernet	Port 1-8 peut prendre en charge 10/100/1000Base-T auto-détection, full/semi-duplex MDI/ MDI-X auto-adaptation
Paire torsadée Transmission	10BASE-T: Cat3,4,5 UTP (≤ 100 mètres) 100BASE-TX: Cat5 ou UTP ultérieur (≤ 100 mètres) 1000BASE-T: Cat5e ou UTP ultérieur (≤ 100 mètres)
Port de fibre optique	Port de fibre optique gigabit, par défaut, aucun module optique inclus (module monomode/multimode en option, fibre unique/module optique à double fibre. LC)
Câble optique/Distance	Multi-mode: 850nm/ 0-550m, mode unique: 1310nm/ 0-40km, 1550nm/ 0-120km.
Paramètre de puce
Type de gestion réseau	L2
Protocole réseau	IEEE 802.3 10BASE-T, IEEE 802.3i 10Base-T,IEEE 802.3u 100Base-TX, IEEE 802.3ab 1000Base-T, IEEE 802.3z 1000Base-X, IEEE 802.3x
Mode de transfert	Stocker et en avant (vitesse de fil complet)
Capacité de commutation	20Gbps (non-blocage)
Taux de transfert @ 64 octets	14.88Mpps
CPU(Hz)	416M
DRAM	1G
FLASH	128M
MAC	8K
Mémoire tampon	4M
Cadre Jumbo	9.6K
Indicateur LED	Puissance: PWR (jaune), Système: SYS (jaune), Réseau: Lien (jaune), Port fibre: L/A (vert)
Interrupteur de réinitialisation	Oui, maintenez le commutateur de réinitialisation enfoncé pendant 10s et relâchez-le pour rétablir les réglages d'usine
Alimentation électrique
Consommation de puissance	Veille <8W, pleine charge <12W

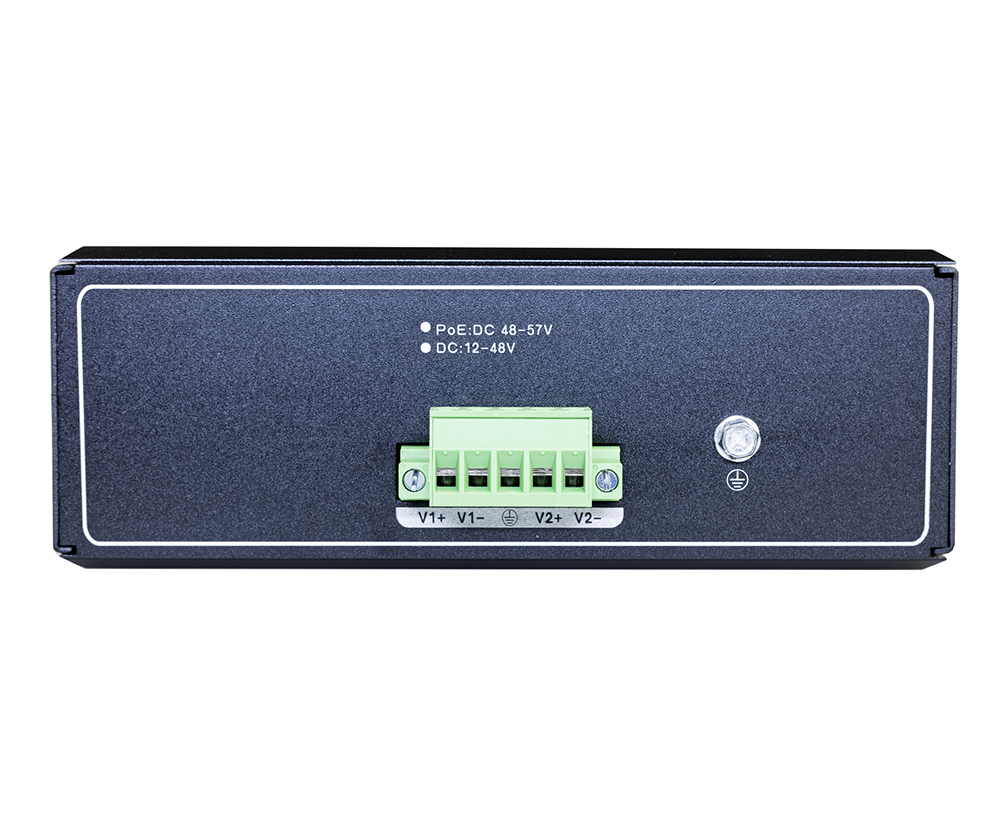

Tension de travail	Terminal phénix industriel DC12-48V, 5P, protection anti-retour.
Alimentation électrique	Non, alimentation industrielle 24V/24W facultative
Paramètre physique
Temp/humidité d'opération	-40 ~ + 80 °C, 5% ~ 90% HR sans condensation
Temp de stockage/humidité	-40 ~ + 85 °C, 5% ~ 95% HR sans condensation
Dimension (L * W * H)	16514854mm
Poids net/brut	0.95kg/ 1.2kg

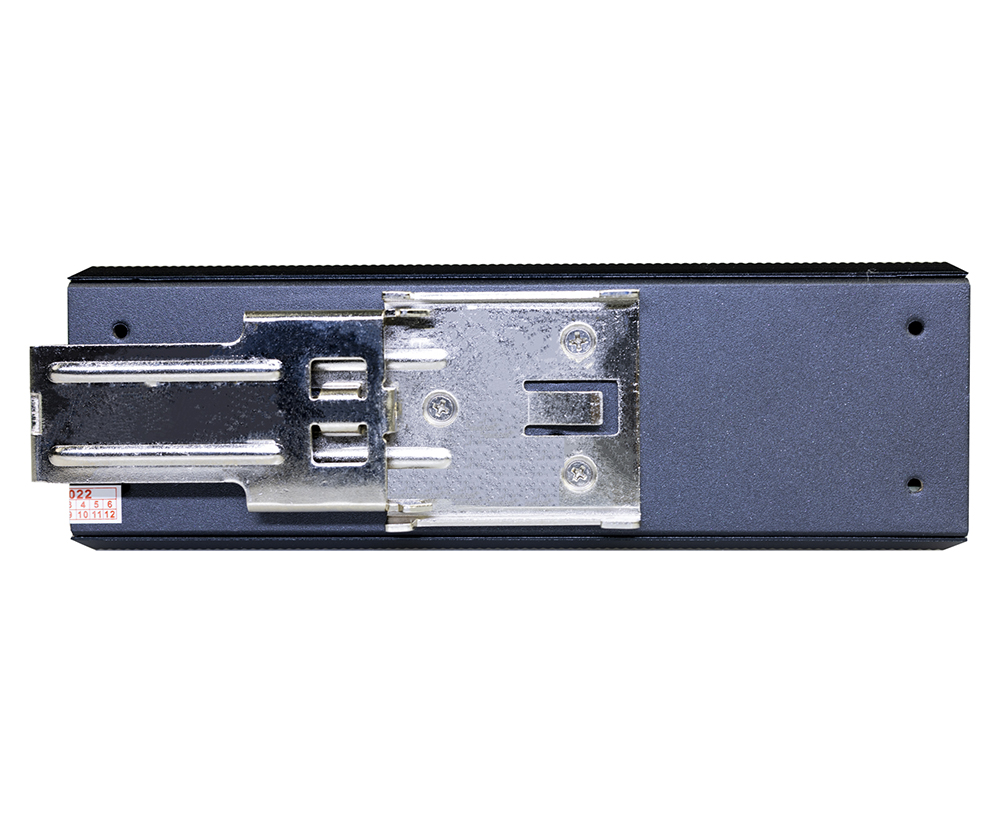

Installation	Bureau, 35mmDINRAil
Certification et garantie
Protection contre la foudre	Niveau de protection: IP40 Protection contre la foudre: 6KV 8/20us IEC61000-4-3 (RS):10 V/m (80 ~ 1000MHz) FCC Partie 15/CISPR22 (EN55022): Classe B IEC61000-6-2 (norme industrielle commune) IEC61000-4-9 (champ d'aimant pulsé): 1000A/m IEC61000-4-10 (oscillation amortie): 30A/m 1MHz IEC61000-4-12/18 (onde de choc): CM 2.5kV, DM 1kV IEC61000-4-4(EFT): Câble d'alimentation: ± 4kV; câble de données: ± 2kV IEC61000-4-16 (transmission en mode commun): 30V, 300V, 1s IEC61000-4-2 (ESD): Décharge de contact ± 8kV, décharge d'air ± 15kV IEC61000-4-6 (transmission de fréquence radio): 10V(150kHz-80MHz) IEC61000-4-8 (champ magnétique de fréquence de puissance): 100A/m, 1000A/m, 1s-3s IEC61000-4-5 (Surge): Câble d'alimentation: CM ± 4kV/ DM ± 2kV, câble de données: ± 4kV
Propriétés mécaniques	IEC60068-2-6 (anti vibration), IEC60068-2-32 (chute libre), IEC60068-2-27 (antichoc)
Certification	CCC, marquage CE, commercial, EN62368-1 CE/LVD, FCC Partie 15 Classe B, RoHS
Garantie	5 ans, entretien à vie.
Caractéristique de gestion réseau
Interface	Port vert Ethernet Réglage économiseur d'énergie Contrôle de la tempête de diffusion basé sur la vitesse du port Contrôle de flux IEEE 802.3x (Full duplex), réglage de la protection de la température du port Limitez la vitesse du trafic de messages aux ports entrants et sortants, avec la mini granularité de 64Kbps
Caractéristique L3	Entrées 1024 protocole ARP max Routage statique/routage par défaut maximum 128 entrées Prise en charge de la gestion du réseau L2, gestion IPV4/ IPV6 Prend en charge le routage et le transfert L3, et prend en charge la communication entre différents segments réseau et différents VLAN
VLAN	Configuration du port d'accès, coffre, hybride VLAN basé sur MAC, VLAN vocal, configuration QinQ VLAN basé sur le protocole, 4K VLAN basé sur le port, IEEE802.1q
Agrégation des ports	LACP, agrégation statique, groupes d'agrégation max 5 et ports 8 par groupe.
Arbre à sonner	STP (IEEE802.1d), RSTP (IEEE802.1w), MSTP (IEEE802.1s)
Protocole réseau d'anneau	G.8032 (ERPS), 255 anneau au maximum, Max 1024 appareils par anneau, temps de récupération inférieur à 20ms
Multidiffusion	MLD Snooping, Multicast VLAN, IGMP Snooping v1/v2/v3, Max 1024 groupes de multidiffusion, Déconnexion rapide
Port Mirroring	Mirroring de données bidirectionnel basé sur le port
QoS	Redirection basée sur le débit, limitation du débit Filtrage de paquets basé sur le flux, marque de priorité/remarque 8 * Files d'attente de sortie de chaque port, cartographie prioritaire 802.1p/DSCP Diff-Serv QoS, Algorithme de planification des files d'attente (SP, WRR, SP WRR)
ACL	Livrer l'ACL basé sur le port et le VLAN. La fonction de filtrage de paquets L2-L4 peut correspondre aux 80 premiers octets du message et fournir une définition ACL basée sur l'adresse MAC source, l'adresse MAC de destination, l'adresse IP source, l'adresse IP de destination, le type de protocole IP, port TCP/UDP, plage de ports TCP/UDP, VLAN, etc.
