10G la liaison montante 36-port L2 a contrôlé le commutateur-Commutateur Ethernet industrie

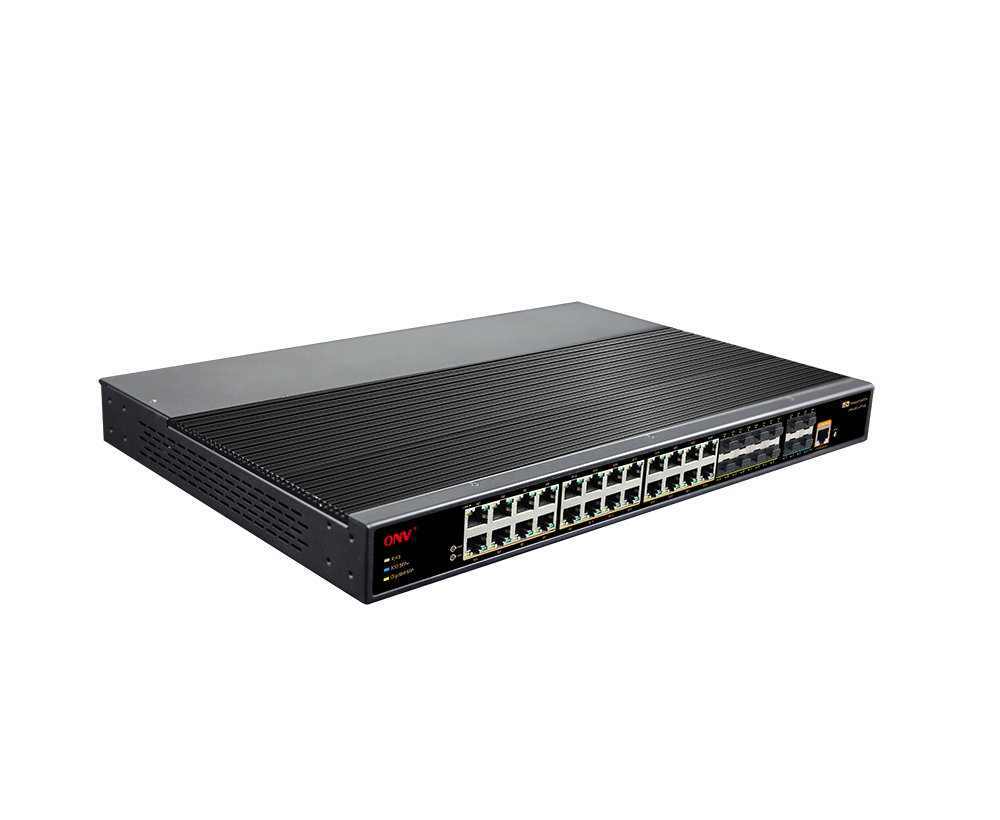

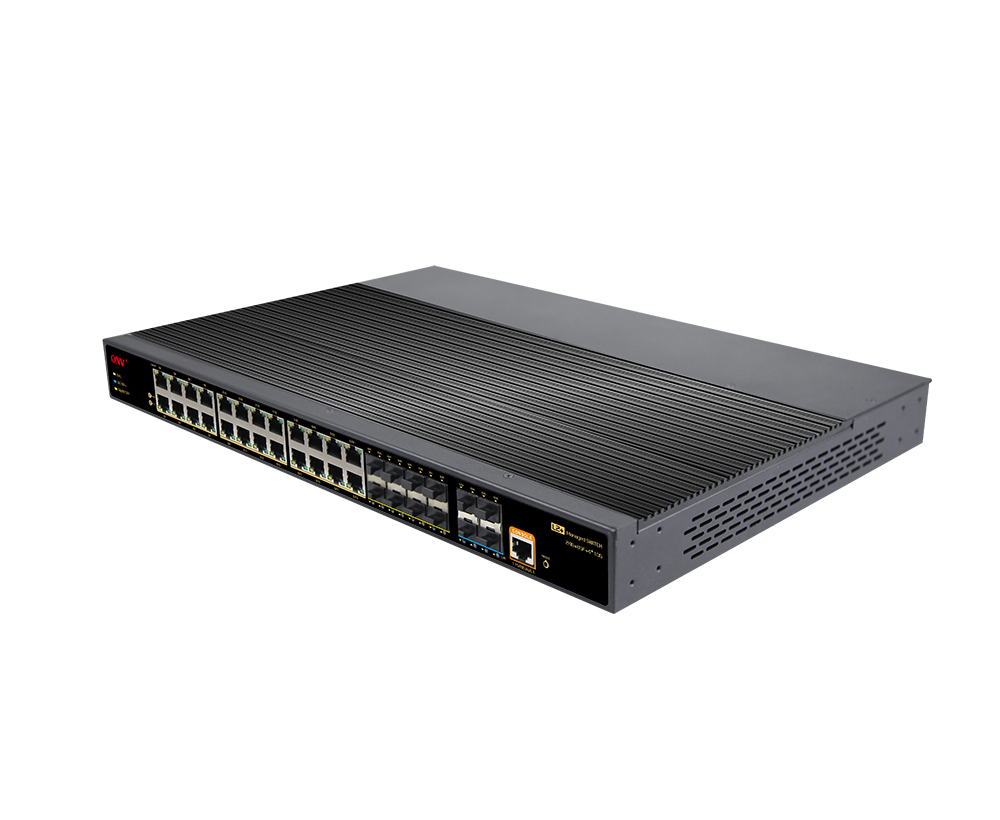

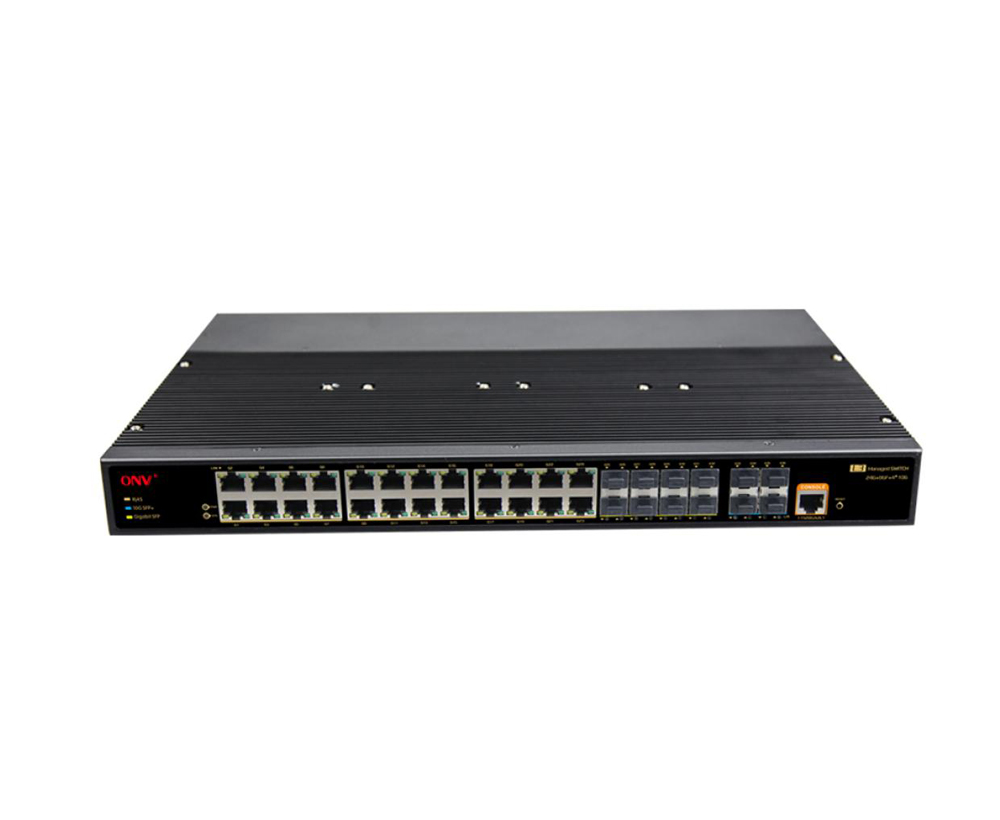

10G la liaison montante 36-port L2 a contrôlé le commutateur

Modèle： ONV-IPS36036FM

L2 a contrôlé le commutateur industriel d'Ethernet avec les ports RJ45 de 24*10/100/1000M et les ports de fibre de SFP de la liaison montante 8*100/1000Base-X et les ports de fibre de SFP de la liaison montante 4*1/10G. Il a une double alimentation d'énergie redondante intégrée, soutient l'entrée de terminal d'alimentation CC 2AC, et 1U/19 "installation d'armoire.

Je veux faire une enquête

Aperçu
Spécification technique

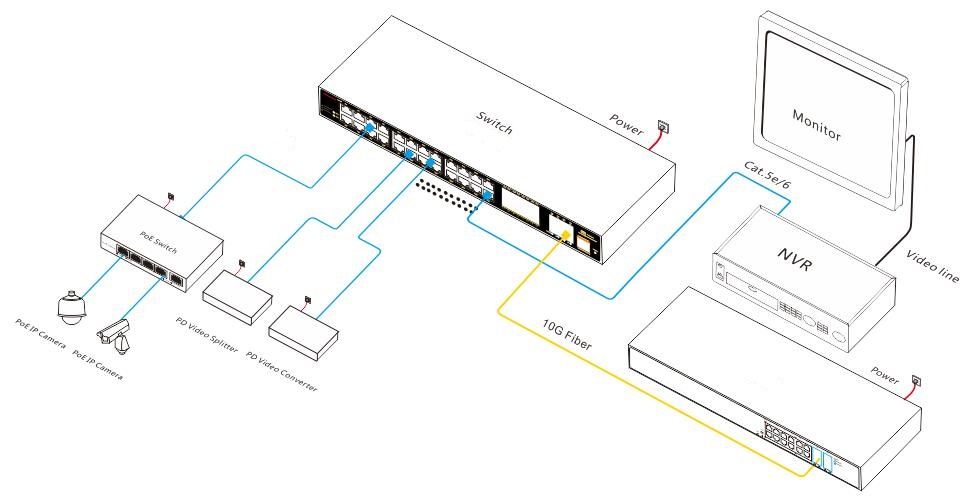

Application
Documents
Produits connexes

APERÇU

LeONV-IPS36036FMEst une liaison montante 10GGéré industriel EThernetFibreCommutateur indépendamment développé par ONV. Il a24* 10/100/1000Base-TAdaptatifPorts RJ45 et8 *Base 100/1000-XSFPFibrePorts et 4*1/10GLiaison montantePorts de fibre de SFP +. Chaque port peut soutenir l'expédition de fil-vitesse.

LeONV-IPS36036FMOnt l2 +Fonction de gestion de réseau, appuis IPV4/Gestion d'IPV6, expédition statique d'itinéraire, mécanisme complet de protection de sécurité, politique complète d'ACL/QoS, et fonctions riches de VLAN pour la gestion et l'entretien faciles. Prend en charge plusieurs protocoles de redondance réseau STP/RSTP/MSTP (<50ms) et (ITU-T G.8032) ERPS (<20ms) pour améliorer la sauvegarde des liens et la fiabilité du réseau, et peut restaurer rapidement les communications lorsqu'un réseau unidirectionnel tombe en panne. Assurer une communication ininterrompue pour les applications importantes. En fonction des besoins de l'application, diverses configurations de services d'application telles que la gestion des ports, la gestion des adresses de routage, le contrôle des flux de ports, la division VLAN, IGMP, la politique de sécurité et d'autres méthodes de gestion de réseau sont effectuées via Web, CLI, SNMP, Telnet et d'autres méthodes de gestion de réseau. Il répond aux besoins de divers environnements industriels d'application d'Ethernet et convient à établir les réseaux économiques, efficaces, stables, et fiables de communication dans les scénarios industriels tels que le transport intelligent, le transport ferroviaire, l'industrie de l'énergie, l'exploitation, le pétrole, l'expédition, la métallurgie, et la construction d'énergie verte.

CARACTÉRISTIQUE

GigabitACcess, port de fibre de la liaison montante 1/10G SFP +

◇L'expédition non bloquante de fil-vitesse de soutien.

◇Support full-duplex basé sur IEEE802.3x et semi-duplex basé surBAckpressure.

◇SUpportPort RJ45 Gigabit et port de fibre SFP de liaison montante 1/10G pour répondre aux exigences de mise en réseau de divers scénarios.

Sécurité

◇Isolement de port de soutienEtSuppression de tempête de diffusion de port.

◇Soutenez la fonction obligatoire de combinaison flexible quadruple du port VLAN de MAC d'IP.

◇Soutenez l'authentification 802.1X pour fournir des fonctions d'authentification pour des ordinateurs de LAN, et commandez le statut d'autorisation des ports contrôlés selon les résultats d'authentification.

ForteCapacité de traitement des affaires

◇Soutenez le réseau d'anneau d'ERPS et STP/RSTP/MSTP pour éliminer des boucles de la couche 2 et pour réaliser la sauvegarde de lien.

◇Soutenez IEEE802.1Q VLAN, les utilisateurs peuvent avec souplesse diviser VLAN, la voix VLAN, et la configuration de QinQ selon leurs besoins.

◇Soutenez l'agrégation statique et dynamique pour augmenter effectivement la bande passante de lien, réalisez l'équilibrage de charge, la sauvegarde de lien, et améliorez la fiabilité de lien.

◇Appui QoS, basé sur port, 802.1 basé sur P,Et trois modes de priorité basés sur DSCP et quatre algorithmes de planification de file d'attente: Equ, SP, WRR, et SP WRR.

◇Prise en charge de l'ACL pour filtrer les paquets de données en configurant les opérations de traitement de règles et les autorisations de temps correspondantes, et fournir des stratégies de contrôle d'accès de sécurité flexibles.

◇Prend en charge le protocole multicast IGMP V1/V2/V3, IGMP Snooping répond aux exigences de surveillance vidéo haute définition multi-terminal et d'accès à la vidéoconférence.

Stable et fiable

◇CCC, CE, FCC, RoHS.

◇Le panneau convivialPeut montrer l'état de dispositif par l'indicateur de LED de PWREtLien.

◇Alimentation auto-développée, double alimentation redondante fournit une puissance de sortie stable à long terme.

◇Faible consommation d'énergie, pas de ventilateur, boîtier en acier galvanisé, une combinaison de dissipateur thermique en alliage d'aluminium et une excellente dissipation thermique assurent un fonctionnement stable du commutateur.

Gestion O & M facile

◇Soutien CPU surveillance, surveillance de la mémoire, détection Ping, et la détection de longueur de câble.

◇Soutenez RMON, le log système, et les statistiques du trafic de port pour faciliter l'optimisation et la transformation de réseau.

◇Supporte HTTPS, SSLV3, SSHV1/V2 et d'autres méthodes de cryptage, rendant la gestion plus sécurisée.

◇Prend en charge le LLDP, ce qui facilite la tâche du système de gestion de réseau pour interroger et déterminer l'état de communication de la liaison.

◇Soutenez la gestion de réseau de Web, la ligne de commande de CLI (console, telnet), le SNMP (V1/V2/V3), et toute autre gestion et entretien diversifiés.

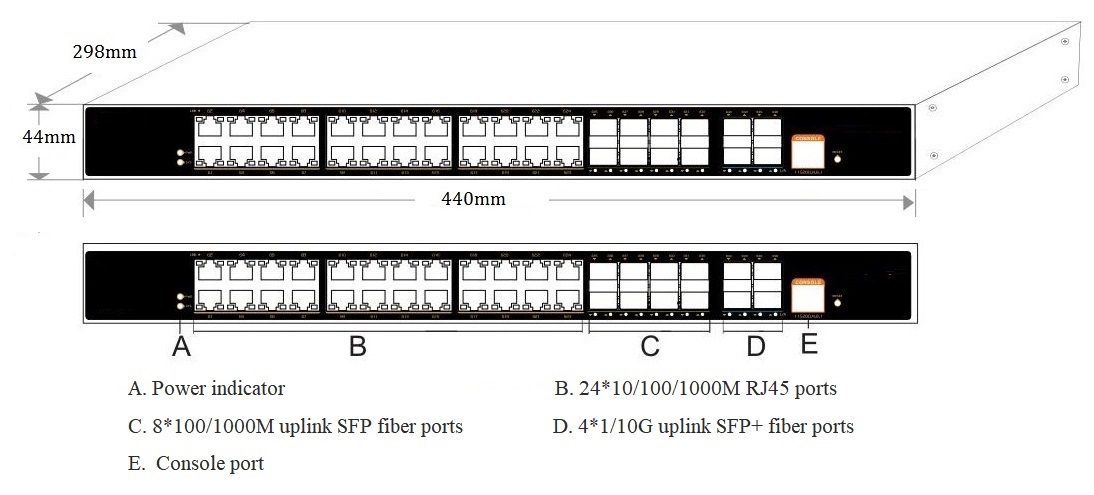

DIMENSION

INFORMATIONS SUR LA COMMANDE

Modèle	Description	Alimentation intégrée
ONV-IPS36036FM	L2 +Commutateur industriel contrôlé d'Ethernet avec24* Ports RJ45 de 10/100/1000M et8100/1000Base-XLiaison montanteSFPFibrePortSEt 41/10GLiaison montanteSFP+ FibrePortS.Il a une double alimentation d'énergie redondante intégrée, soutient l'entrée de terminal de puissance de 2AC + DC, et 1U/19 "installation d'armoire.	2*60W
Remarque:Le module optique n'est pas inclus et doit être acheté.

LISTE D'EMBALLAGE

Liste d'emballage	Contenu	Qté	Unité
	La liaison montante de 36 ports 10G a contrôlé le commutateur industriel d'Ethernet	1	ENSEMBLE
	Câble d'alimentation AC	1	PC
	Câble adaptateur RJ45-DB9	1	PC
	Kit de montage	1	ENSEMBLE
	Guide de l'utilisateur	1	PC
	Carte de garantie et certificat de conformité	1	PC

MODULE OPTIQUE

Produit	Modèle	Description	Unité
Module 1.25G Optica	2630-G	Module optique industriel de SFP, 1.25G double fibre multimode 850nm, distance de transmission: 550m, interface de LC. Prend en charge la fonction DDM et branchement à chaud.	PC
	Référence: 2632-G	Module optique industriel de SFP, 1.25G double fibre monomode 1310nm, distance de transmission: 20km, interface de LC. Prend en charge la fonction DDM et branchement à chaud.	PC
	Référence: 2612-T-G	Module optique industriel de SFP, fibre 1,25G simple monomode TX1310nm/ RX1550nm, distance de transmission: 20km, interface de LC. Prend en charge la fonction DDM et branchement à chaud.	PC
	Référence: 2613-R-G	Module optique industriel de SFP, fibre 1,25G simple monomode TX1550nm/ RX1310nm, distance de transmission: 20km, interface de LC. Prend en charge la fonction DDM et branchement à chaud.	PC
	Référence: 2612-T-G-SC	Module optique industriel de SFP, 1.25G fibre simple monomode TX1310nm/ RX1550nm, distance de transmission: 20km, interface de Sc. Prend en charge la fonction DDM et branchement à chaud.	PC
	2613-R-G-SC (en)	Module optique industriel de SFP, fibre 1.25G simple monomode TX1550nm/ RX1310nm, distance de transmission: 20km, interface de Sc. Prend en charge la fonction DDM et branchement à chaud.	PC
Module 10G Optica	6630-G	Module optique industriel de SFP, 10G double fibre multimode 850nm, distance de transmission: 300m, interface de LC. Prend en charge la fonction DDM et branchement à chaud.	PC
	7832-G	Module optique industriel de SFP +, 10G double fibre monomode 1310nm, distance de transmission: 20km, interface de LC. Prend en charge la fonction DDM et branchement à chaud.	PC
	7832-33-G	Module optique industriel de SFP +, fibre 10G simple monomode TX1330nm/ RX1270nm, distance de transmission: 20km, interface de LC. Prend en charge la fonction DDM et branchement à chaud.	PC
	7832-27-G	Module optique industriel de SFP +, 10G fibre simple monomode TX1270nm/ RX13300nm, distance de transmission: 20km, interface de LC. Prend en charge la fonction DDM et branchement à chaud.	PC

PRODUIT CONNEXE

Modèle	Description
ONV-IPS33018FM	L2 a contrôlé le commutateur industriel d'Ethernet avec des ports RJ45 de 1610/100/1000M et des ports de fibre de SFP de liaison montante de 2100/1000M. Il a une double alimentation d'énergie redondante intégrée, soutient l'entrée de terminal d'alimentation CC 2AC, et 1U/19 "installation d'armoire.
ONV-IPS36028FM	L2Commutateur industriel contrôlé d'Ethernet avec les ports RJ45 de 2410/100/1000M et les ports de fibre de SFP de la liaison montante 41/10G. Il a une double alimentation d'énergie redondante intégrée, soutient l'entrée de terminal d'alimentation CC 2AC, et 1U/19 "installation d'armoire.
ONV-IPS36368FM	L2Commutateur industriel contrôlé d'Ethernet avec les ports RJ45 de 810/100/1000M et les ports de fibre de 24100/1000M SFP et les ports de fibre de la liaison montante SFP de 4*1/10G. Il a une double alimentation d'énergie redondante intégrée, soutient l'entrée de terminal d'alimentation CC 2AC, et 1U/19 "installation d'armoire.
ONV-IPS36448FM	L2Ports RJ45 du commutateur 1210/100/1000M d'Ethernet et ports industriels contrôlés de fibre de 28100/1000M SFP et ports de fibre de la liaison montante 4*1/10G SFP. Il a une double alimentation d'énergie redondante intégrée, soutient l'entrée de terminal d'alimentation CC 2AC, et 1U/19 "installation d'armoire.
ONV-IPS36048FM	L2Commutateur industriel contrôlé d'Ethernet avec les ports RJ45 de 4810/100/1000M et les ports de fibre de SFP de la liaison montante 41/10G. Il a une double alimentation d'énergie redondante intégrée, soutient l'entrée de terminal d'alimentation CC 2AC, et 1U/19 "installation d'armoire.

SPÉCIFICATION TECHNIQUE

Modèle	ONV-IPS36036FM
Caractéristiques de l'interface
Port fixe	1 * Port de la console (115200,N,8,1) Commutateur d'alarme de puissance-(DÉFAUT) 2 * AC100-240V ports d'entrée de puissance Ports de fibre de la liaison montante 41/10G SFP (données) Ports de fibre de 8100/1000Base-X SFP (données) Ports de 2410/100/1000Base-T RJ45 (données) 2 ports d'entrée de puissance DC12-48V (protection anti-inverse de soutien)
Port Ethernet	Port 1-24 peut prendre en charge 10/100/1000Base-T(X) auto-détection, full/ half duplex MDI/ MDI-X auto-adaptation
Transmission à paire torsadée	10BASE-T: Cat3,4,5 UTP(≤ 100 mètres) 100BASE-TX: Cat5 ou plus tard UTP(≤ 100 mètres) 1000BASE-T:Chat5eOuUTP plus tard(≤ 100 mètres)
Port de fibre optique	Le port de fibre optique de 1/10G SFP, défaut aucun incluent le module optique (module optique unimodal/à plusieurs modes de fonctionnement, fibre simple facultative/double de fibre. LC)
Extension de port de fibre optique	Extension du module optique Turbo overclocking 2.5G et réseau en anneau
Câble optique/Distance	Multi-mode: 850nm/ 0-550m, 850nm/ 0-300m(10G), Monomode: 1310nm/ 0-40km, 1550nm/ 0-120km
Paramètre de puce
Type de gestion de réseau	L2
Protocole réseau	IEEE 802.3 10BASE-T, IEEE 802.3i 10Base-T, IEEE 802.3u 100Base-TX, IEEE 802.3ab 1000Base-T, IEEE 802.3z 1000Base-X, IEEE 802.3ae 10GBase-LR/SR, IEEE 802.3x
Mode de transmission	Stocker et avancer (pleine vitesse de fil)
Capacité de commutation	176Gbps (non bloquant)
Expédition Taux @ 64 octet	107.14Mpps
CPU	500MHz
DRAM	2G
FLASH	128M
MAC	32K
Mémoire tampon	32M
JumboFRame	9.6K
LED Indicateur	Puissance: PWR (Jaune), Système: SYS (Jaune), Réseau: Link/Act (Jaune), Port fibre: L/A (Vert)
Réinitialiser l'interrupteur	Oui
Alimentation électrique
PWR total/tension d'entrée	60W (AC100-240V)
Consommation de puissance	Veille <30W, pleine charge <45W
Interface d'entrée de puissance	Alimentation intégrée, AC 100 ~ 240V 50-60Hz, 0.65A
Port d'entrée de puissance	Alarme commutateur port, 2 * AC puissance ports d'entrée, 2 * DC12-48V ports d'entrée Double conception de port de puissance d'entrée: Priorité d'alimentation en courant alternatif pour soutenir la protection anti-inverse de connexion, et commute automatiquement à la connexion de C. C quand la puissance échoue.
Paramètre physique
Temp/humidité d'opération	-40 °C ~ + 80 °C, 5% ~ 90% RH sans condensation
Temp/humidité de stockage	-40 °C ~ + 85 °C, 5% ~ 95% RH sans condensation
Dimension (L * W * H)	44029844mm
Poids net/brut	3.95Kg/4,75Kg
Installation	Bureau, 1U/19 ”armoire
Certification et garantie
Protection contre la foudre	Niveau de protection: IP40 Protection contre la foudre: 6KV 8/20us IEC61000-4-3(RS):10 V/m (80 ~ 1000MHz) FCC partie 15/CISPR22(EN55022): Classe B IEC61000-6-2 (Norme industrielle commune) IEC61000-4-9 (champ magnétique pulsé): 1000A/m IEC61000-4-10 (oscillation amortie): 30A/m, 1MHz IEC61000-4-12/18 (onde de choc): CM 2.5kV, DM 1kV IEC61000-4-4(EFT): Câble d'alimentation: ± 4kV, câble de données: ± 2kV IEC61000-4-16 (transmission de Commun-mode): 30V, 300V, 1s IEC61000-4-2(ESD): décharge de contact de ± 8kV, décharge d'air de ± 15kV IEC61000-4-6 (transmission de radiofréquence): 10V(150kHz ~ 80MHz) IEC61000-4-8 (champ magnétique de fréquence de puissance):100A/m,1000A/m,1-3s IEC61000-4-5 (montée subite): Câble d'alimentation: CM ± 4kV/DM ± 2kV, câble de données: ± 4kV
MMécaniquePRoperties	IEC60068-2-6 (Anti Vibration), IEC60068-2-32 (Chute Libre), IEC60068-2-27 (Anti Choc)
Certification	Ccc, marque de la CE, message publicitaire, EN62368-1 de CE/LVD, classe B, RoHS de la pièce 15 de FCC
Garantie	5 ans, entretien perpétuel.
Fonctionnalité de gestion réseau
Interface	Réglage de protection de la température du port Pas de port de connexion automatique de sommeil Contrôle de flux IEEE 802.3x (duplex intégral) Réglage de l'économie d'énergie Port vert Ethernet Contrôle de la tempête de diffusion basé sur la vitesse du port Diagnostic numérique en temps réel optique du port DDMI de SFP Limiter le taux de trafic de paquets sur les ports entrants et sortants, la mini granularité est de 64Kbps
Caractéristique L3	Protocole ARP, max 1024 entrées Routage statique/routage par défaut, max 128 entrées Fonction de gestion du réseau L2, gestion de la double-pile IPV4/IPV6 L3 routage et expédition, communication de soutien entre différents segments de réseau et VLAN différent
VLAN	VLAN basé sur le MAC, VLAN basé sur le protocole Configuration de port d'accès, tronc, hybride, protocole de GVRP VLAN (4K) VLAN basé sur le port, IEEE802.1q, VLAN vocal, configuration de QinQ
Agrégation de port	Agrégation dynamique LACP, agrégation statique, Max 18 groupes d'agrégation et 8 ports par groupe.
Spanning Arbre	STP (IEEE802.1d), RSTP (IEEE802.1w), MSTP (IEEE802.1s)
Protocole de réseau en anneau industriel	G.8032 (ERPS), temps de récupération moins de 20ms, 250 sonnent tout au plus, 250 dispositifs maximum par anneau.
Multidiffusion	MLD Snooping, Multicast VLAN, Fast log out, IGMP Snooping v1/v2/v3, Max 1024 groupes de multidiffusion
Mise en miroir du port	Mise en miroir de données bidirectionnelle basée sur le port
QoS	Limitation de débit basée sur le débit, redirection basée sur le débit Algorithme de planification de file d'attente (SP, WRR, SP WRR) Filtrage de paquets basé sur l'écoulement, files d'attente 8 * Output de chaque port Cartographie prioritaire 802.1p/DSCP, Diff-Serv QoS, marque prioritaire/remarque
ACL	Distribution d'ACL basée sur le port et le VLAN L2-L4 la fonction de filtrage de paquet, assortissant le premier message de 80 octets, et fournit des définitions d'ACL basées sur l'adresse MAC de source, l'adresse MAC de destination, l'adresse IP de source, l'adresse IP de destination, le type de protocole IP, le port de TCP/UDP, la gamme de port de TCP/UDP, le VLAN, etc.
Sécurité	Protection de l'adresse IP source Fonction de détection d'intrusion d'ARP Fonction limitante de taux de message d'ARP Suppression de message de diffusion de port Certification AAA et RADIUS et TACACS
