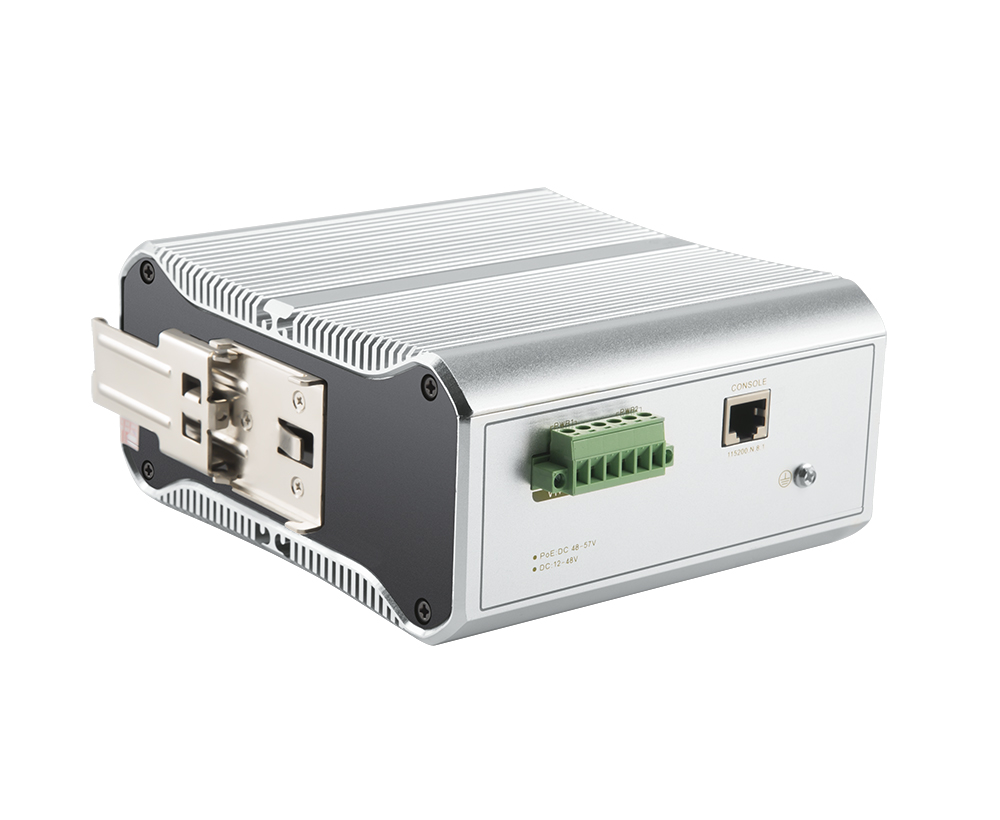

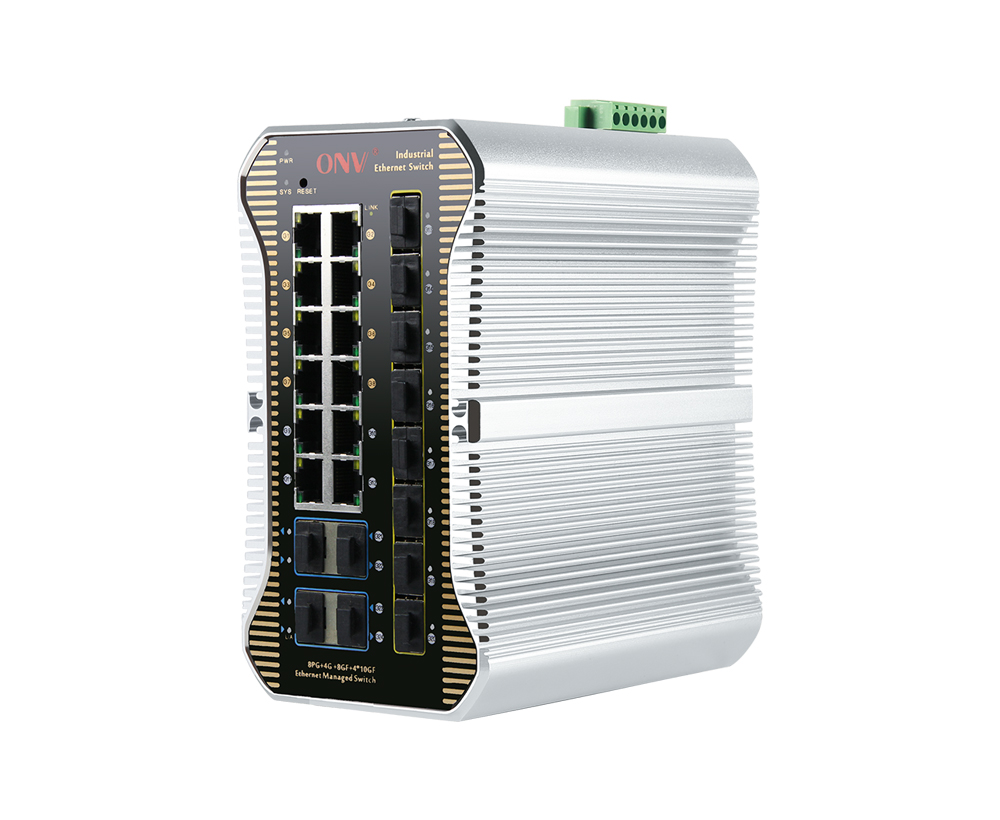

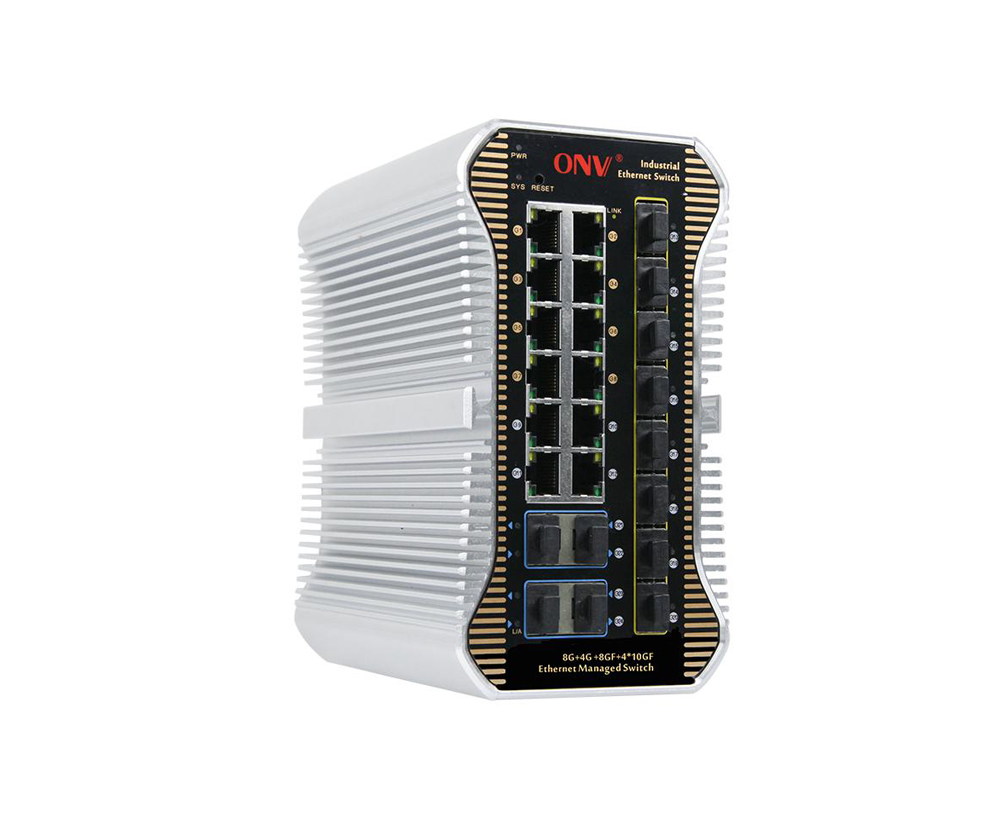

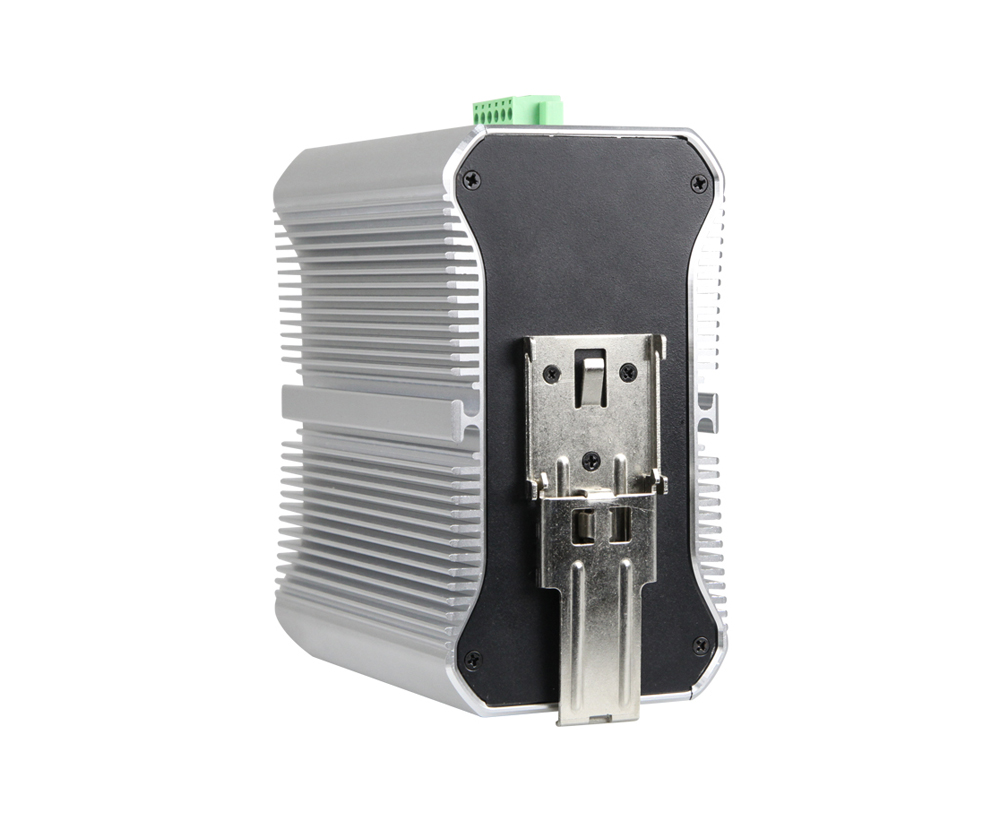

Le ONV-IPS36248FM est une liaison montante L 10G2 +Ethernet industriel géréFibreCommutateur développé indépendamment par ONV. Il a 12*10/100/1000Base-T adaptatifRJ45Ports et 8*100/1000Base-XLiaison montantePorts de fibre SFP et ports de fibre SFP + de liaison montante 4*1/10G. Chaque port supporte la transmission à vitesse filaire.
Le ONV-IPS36248FM aL2 +Fonction de gestion de réseau, prend en charge la gestion IPV4/IPV6, le transfert d'itinéraire statique, un mécanisme de protection de sécurité complet, une politique ACL/QoS complète et des fonctions VLAN riches pour une gestion et une maintenance faciles. Prend en charge plusieurs protocoles de redondance réseau STP/RSTP/MSTP (<50ms) et (ITU-T G.8032) ERPS (<20ms) pour améliorer la sauvegarde des liens et la fiabilité du réseau, et peut rapidement restaurer les communications lorsqu'un réseau à sens unique tombe en panne. Assurer une communication ininterrompue pour les applications importantes. Selon les besoins de l'application, diverses configurations de services d'application telles que la gestion des ports, la gestion des adresses de routage, le contrôle de flux de port, la division VLAN, IGMP, la politique de sécurité, et d'autres méthodes de gestion de réseau sont effectuées via Web, CLI, SNMP, Telnet et d'autres méthodes de gestion de réseau. Il répond aux besoins de divers environnements industriels d'application Ethernet et convient à l'établissement de réseaux de communication économiques, efficaces, stables et fiables dans des scénarios industriels tels que le transport intelligent, le transport ferroviaire, l'industrie de l'énergie, l'exploitation minière, le pétrole, le transport maritime, la métallurgie et la construction d'énergie verte.
CARACTÉRISTIQUE
Port gigabit complet, port fibre SFP + 1/10G de liaison montante
Prend en charge la transmission de vitesse de fil sans blocage.
Prend en charge le duplex intégral basé sur IEEE802.3x et le semi-duplex basé surBCa pression.
Prend en charge la combinaison de ports Ethernet et de ports SFP, qui permet aux utilisateurs de créer un réseau de manière flexible pour répondre aux besoins de divers scénarios.
Forte capacité de traitement des entreprises

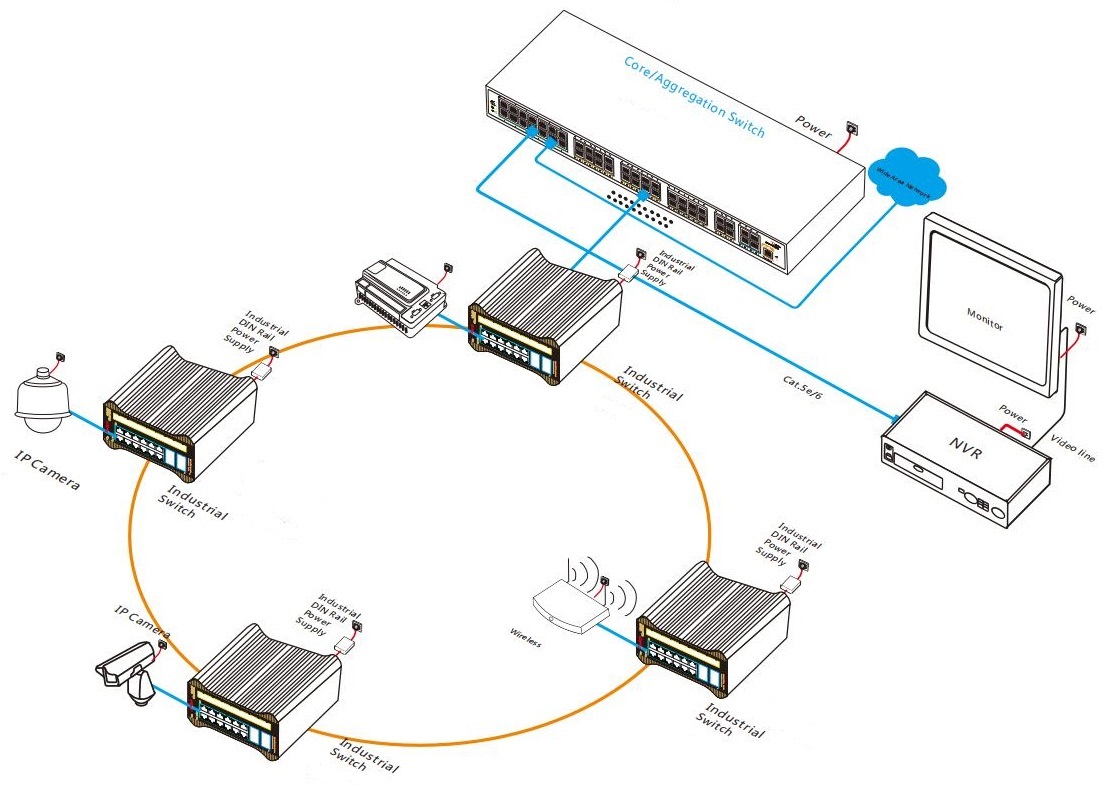

Prend en charge le réseau d'anneaux ERPS et STP/RSTP/MSTP pour éliminer les boucles de la couche 2 et réaliser la sauvegarde des liens.
Prend en charge IEEE802.1Q VLAN, les utilisateurs peuvent diviser de manière flexible la configuration VLAN, VLAN vocal et QinQ en fonction de leurs besoins.
Prend en charge l'agrégation statique et dynamique pour augmenter efficacement la bande passante de liaison, réaliser l'équilibrage de charge, sauvegarder les liens et améliorer la fiabilité des liens.
Prend en charge les trois modes de priorité QoS, basés sur les ports, basés sur 802.1P et basés sur DSCP et quatre algorithmes de planification de file d'attente: Equ, SP, WRR et SP WRR.
Prend en charge ACL pour filtrer les paquets de données en configurant les opérations de traitement des règles correspondantes et les autorisations de temps, et fournit des politiques de contrôle d'accès de sécurité flexibles.
Prend en charge le protocole de multidiffusion IGMP V1/V2 et IGMP Snooping répond aux besoins de la vidéosurveillance multi-terminal haute définition et de l'accès par vidéoconférence.
Sécurité
Isolement des ports et contrôle des tempêtes.
Fonction de liaison de combinaison flexible quadruple du port MAC IP VLAN.
L'authentification 802.1X fournit des fonctions d'authentification pour les ordinateurs LAN et contrôle l'état d'autorisation des ports contrôlés en fonction des résultats d'authentification.
Stable et fiable
CCC, CE, FCC et RoHS.
Le panneau convivial peut afficher l'état de l'appareil via l'indicateur LED de PWR, SYS, Link et L/A.
Consommation de puissance faible, pas de ventilateur, coque en aluminium et excellente dissipation thermique pour assurer le fonctionnement stable de l'interrupteur.
Gestion facile des opérations et des opérations
Prend en charge la surveillance du processeur, la surveillance de la mémoire, la détection Ping et la détection de longueur de câble.
HTTPS, SSLV3, SSHV1/V2 et d'autres méthodes de cryptage sont plus sécurisées dans la gestion.
Les statistiques RMON, le journal système et le trafic portuaire sont pratiques pour l'optimisation et la transformation du réseau.
LLDP est pratique pour le système de gestion de réseau pour interroger et juger de l'état de communication du lien.
Diverses méthodes de gestion et de maintenance telles que la gestion du réseau Web, la ligne de commande CLI (Console, Telnet), SNMP (V1/V2/V3), Telnet, etc.

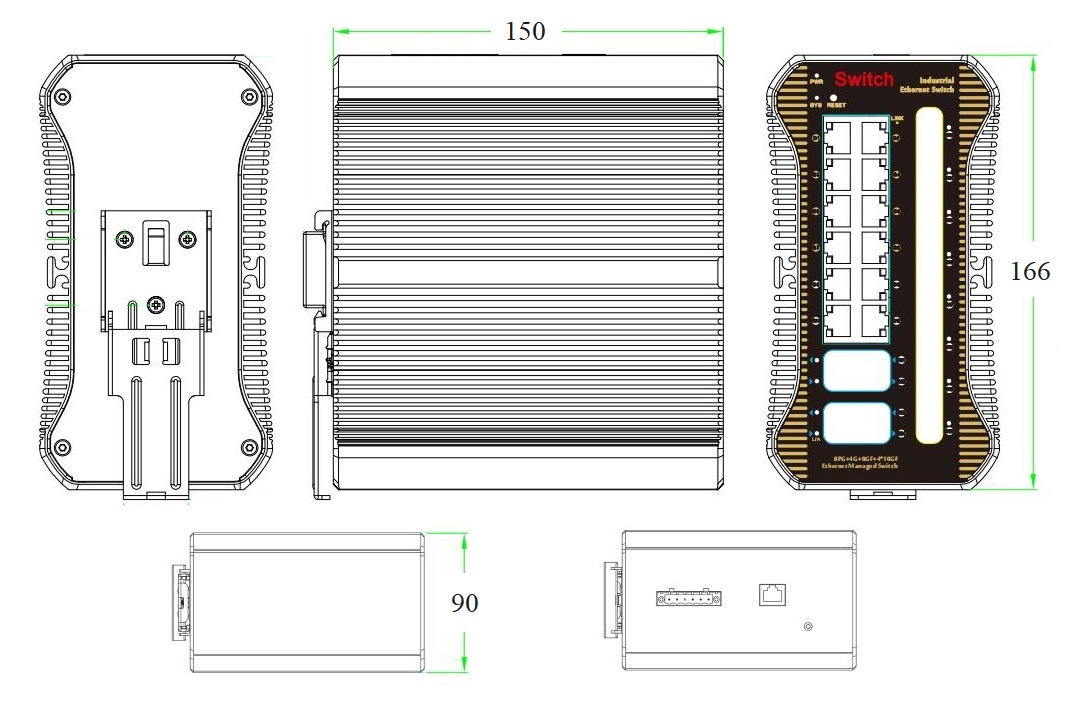

DIMENSION
COMMANDE DES INFORMATIONS
|
Modèle |
Description |
Alimentation électrique recommandée |
|
ONV-IPS36248FM |
Commutateur de fibre Ethernet industriel géré L2 avec ports RJ45 12*10/100/1000M et ports fibre SFP 8*100/1000M de liaison montante et fibre SFP + 4*1/10G ports. Il peut prendre en charge une double entrée d'alimentation CC et un montage sur rail DIN. |
24V/36W |
|
Remarque:Le module optique et l'alimentation ne sont pas inclus et doivent être achetés. |
||
LISTE D'EMBALLAGE
|
Liste d'emballage |
Contenu |
Qté |
Unité |
|
Commutateur Ethernet industriel géré par la liaison montante à 24 ports 10G |
1 |
ENSEMBLE |
|
|
Ligne RJ45-DB9 |
1 |
PC |
|
|
Guide de l'utilisateur |
1 |
PC |
|
|
Carte de garantie |
1 |
PC |
MODULE OPTIQUE
|
Produit |
Modèle |
Description |
Unité |
|
Module optique 1.25G |
2630-G |
Module optique industriel SFP, double fibre multimode 1.25G 850nm, distance de transmission: 550m, interface LC. Prend en charge la fonction DDM et le branchement à chaud. |
PC |
|
2632-G |
Module optique SFP industriel, double fibre monomode 1.25G 1310nm, distance de transmission: 20km, interface LC. Prend en charge la fonction DDM et le branchement à chaud. |
PC |
|
|
2612-T-G |
Module optique SFP industriel, fibre unique monomode 1.25G TX1310nm/ RX1550nm, distance de transmission: 20km, interface LC. Prend en charge la fonction DDM et le branchement à chaud. |
PC |
|
|
2613-R-G |
Module optique SFP industriel, fibre unique monomode 1.25G TX1550nm/ RX1310nm, distance de transmission: 20km, interface LC. Prend en charge la fonction DDM et le branchement à chaud. |
PC |
|
|
2612-T-SC-G |
Module optique SFP industriel, fibre unique monomode 1.25G TX1310nm/ RX1550nm, distance de transmission: 20km, interface SC. Prend en charge la fonction DDM et le branchement à chaud. |
PC |
|
|
2613-R-SC-G |
Module optique SFP industriel, fibre unique monomode 1.25G TX1550nm/ RX1310nm, distance de transmission: 20km, interface SC. Prend en charge la fonction DDM et le branchement à chaud. |
PC |
|
|
10G Module optique |
6630-G |
Module SFP + optique industriel, double fibre multimode 10G 850nm, distance de transmission: 300m, interface LC. Prend en charge la fonction DDM et le branchement à chaud. |
PC |
|
7832-G |
Module optique industriel SFP +, double fibre monomode 10G 1310nm, distance de transmission: 20km, interface LC. Prend en charge la fonction DDM et le branchement à chaud. |
PC |
|
|
7832-33-G |
Module optique industriel SFP +, fibre unique monomode 10G TX1330nm/ RX1270nm, distance de transmission: 20km, interface LC. Prend en charge la fonction DDM et le branchement à chaud. |
PC |
|
|
7832-27-G |
Module optique industriel SFP +, fibre unique monomode 10G TX1270nm/ RX13300nm, distance de transmission: 20km, interface LC. Prend en charge la fonction DDM et le branchement à chaud. |
PC |
PAPPROVISIONNEMENT DE LA SUIVRE
|
Produit |
Modèle |
Description |
Unité |
|
Rail DIN 36W Alimentation industrielle |
GWS-DP36-24 |
Rail DIN 36W ensemble unique d'alimentation de puissance de sortie Tension d'entrée: AC100V ~ 240V 50-60Hz, 0.56A Tension de sortie: DC48V, 1.5A Température d'opération: -40 ℃ à + 70 ℃ |
PC |
SPÉCIFICATION TECHNIQUE
|
Modèle |
ONV-IPS36248FM |
|
Caractéristiques d'interface |
|
|
Port fixe |
Mise hors tension du port de commutateur d'alarme (FAULT) 1 * RS232 console port (115200, N, 8,1) Ports fibre SFP de liaison montante 4*1/10G (données) 12*10/100/1000Base-T ports RJ45 de liaison montante (données) 8*100/1000Base-X ports fibre SFP liaison montante (données) 2 ensembles de ports d'alimentation CC V , V-redondants (terminal Phoenix 6 Pin) |
|
Port Ethernet |
Prise en charge du port 1-12 10/100/1000Base-T auto-détection, full/semi-duplex MDI/ MDI-X auto-adaptation |
|
Paire torsadée Transmission |
10BASE-T: Cat3,4,5 UTP (≤ 100 mètres) 100BASE-TX: Cat5 ou UTP ultérieur (≤ 100 mètres) 1000BASE-T: Cat5e ou UTP ultérieur (≤ 100 mètres) |
|
Port de fibre optique |
Port de fibre optique SFP 1/10G, par défaut aucun module optique inclus (module monomode/multimode en option, fibre unique/module optique à double fibre. LC) |
|
Câble optique/Distance |
Multi-mode: 850nm/ 0-500m, 850nm/ 0-300m (10G) Mode unique: 1310nm/ 0-40km, 1550nm/ 0-120km |
|
Paramètre de puce |
|
|
Type de gestion réseau |
L2 |
|
Protocole réseau |
IEEE 802.3 10BASE-T, IEEE 802.3i 10Base-T, IEEE 802.3u 100Base-TX, IEEE 802.3ab 1000Base-T, IEEE 802.3z 1000Base-X, IEEE 802.3ae 10GBase-LR/SR, IEEE 802.3x |
|
Mode de transfert |
Stocker et en avant (vitesse de fil complet) |
|
Capacité de commutation |
176Gbps (non bloquant) |
|
Expédition Taux @ 64 octets |
89.28Mpps |
|
CPU |
500MHz |
|
DRAM |
2G |
|
FLASH |
128M |
|
MAC |
32K |
|
Mémoire tampon |
32M |
|
Cadre Jumbo |
9.6K |
|
Indicateur LED |
Puissance: PWR (vert), Système: SYS (vert),Port fibre: L/A (vert), Réseau: Lien (jaune) |
|
Interrupteur de réinitialisation |
Oui, maintenez l'interrupteur enfoncé pendant 10 secondes et relâchez-le pour rétablir les réglages d'usine |
|
Alimentation électrique |
|
|
Consommation de puissance |
Veille <30W, pleine charge <36W |
|
Tension de travail |
DC12-48V, terminal Phoenix industriel à 6 Pin, protection anti-retour. |
|
Alimentation électrique |
Non, alimentation industrielle facultative 24V/60W |
|
Paramètre physique |
|
|
Opération TEMP/humidité |
-40 ~ + 80 °C, 5% ~ 90% HR sans condensation |
|
Stockage TEMP/Humidité |
-40 ~ + 85 °C, 5% ~ 95% HR sans condensation |
|
Dimension (L * W * H) |
166*150*90mm |
|
Poids net/brut |
2.1kg / 2.3kg |
|
Installation |
Bureau, 35mm DIN Rail |
|
Certification et garantie |
|
|
Protection contre la foudre |
Niveau de protection: IP40 Protection contre la foudre: 6KV 8/20us IEC61000-4-3 (RS):10 V/m (80 ~ 1000MHz) FCC Partie 15/CISPR22 (EN55022): Classe B IEC61000-6-2 (norme industrielle commune) IEC61000-4-9 (champ d'aimant pulsé): 1000A/m IEC61000-4-10 (oscillation amortie): 30A/m, 1MHz IEC61000-4-12/18 (onde de choc): CM 2.5kV, DM 1kV IEC61000-4-4(EFT): Câble d'alimentation: ± 4kV, Câble de données: ± 2kV IEC61000-4-16 (transmission en mode commun): 30V, 300V, 1s IEC61000-4-2 (ESD): Décharge de contact ± 8kV, décharge d'air ± 15kV IEC61000-4-6 (transmission de fréquence radio): 10V(150kHz ~ 80MHz) IEC61000-4-8 (champ magnétique de fréquence de puissance):100A/m, 1000A/m, 1s-3s IEC61000-4-5 (Surge): Câble d'alimentation: CM ± 4kV/ DM ± 2kV, Câble de données: ± 4kV |
|
Propriétés mécaniques |
IEC60068-2-6 (anti vibration), IEC60068-2-32 (chute libre), IEC60068-2-27 (antichoc) |
|
Certification |
CCC, marquage CE, commercial, EN62368-1 CE/LVD, FCC Partie 15 Classe B, RoHS |
|
Garantie |
5 ans, entretien à vie. |
|
Caractéristique de gestion réseau |
|
|
Interface |
IEEE802.3X (Full-duplex) Réglage de la température du port Aucun port de connexion sommeil automatique Port vert Ethernet Réglage économiseur d'énergie Contrôle de la tempête de diffusion basé sur la vitesse du port Diagnostic numérique en temps réel du port optique DDMI SFP La limite de vitesse du flux de message dans le port d'accès, mini taille de particule est de 64Kbps. |
|
L3Caractéristiques |
Protocole ARP, max 1024 entrées Itinéraire statique/itinéraire par défaut, maximum 128 entrées Fonction de gestion de réseau L2, gestion à double pile IPV4/IPV6 Routage et transfert L3, prise en charge de la communication entre différents segments réseau et différents VLAN |
|
VLAN |
Configuration du port d'accès, coffre, hybride. VLAN basé sur MAC, VLAN basé sur le protocole VLAN vocal, configuration QinQ, VLAN 4K basé sur le port, IEEE802.1q |
|
Agrégation des ports |
LACP, agrégation statique Max 12 groupes d'agrégation et 8 ports par groupe. |
|
Arbre à sonner |
STP (IEEE802.1d), RSTP (IEEE802.1w), MSTP (IEEE802.1s) |
|
Protocole réseau industriel d'anneau |
G.8032 (ERPS), temps de récupération inférieur à 20ms 250 Ring au maximum, Max 250 appareils par anneau. |
|
Multidiffusion |
IGMP Snooping v1/v2/v3, Max 1024 groupes multicast MLD Snooping, Multicast VLAN, Mécanisme de sortie rapide de l'utilisateur |
|
Port Mirroring |
Mirroring de données bidirectionnel basé sur le port |
|
QoS |
Algorithme de planification de la file d'attente (SP, WRR, SP WRR) Limite de débit basée sur le débit, filtrage de paquets basé sur le flux Redirection basée sur les flux, QoS Diff-Serv, marque/remarque prioritaire 8 * Files d'attente de sortie de chaque port, cartographie prioritaire 802.1p/DSCP |
|
ACL |
ACL émis basé sur le port et le VLAN L2-L4 fonction de filtrage des paquets peut correspondre aux 80 premiers octets du message et fournir une définition ACL basée sur l'adresse MAC source, l'adresse MAC de destination, l'adresse IP source, l'adresse IP de destination, le type de protocole IP, port TCP/UDP, plage de ports TCP/UDP, VLAN, etc. |
|
Sécurité |
Authentification IEEE802.1X basée sur le port Adresse MAC la limite du nombre d'apprentissage SSL assure la sécurité de la transmission de données Isolement du port, MAC adresse le trou noir Fonction de liaison à quatre voies du port MAC IP VLAN Gestion hiérarchique de l'utilisateur et protection par mot de passe Certification AAA & RADIUS & TACACS, inspection ARP Protection de l'adresse source IP, mécanisme de sauvegarde des données hôte SSH 2.0 fournit un canal crypté sécurisé pour la connexion de l'utilisateur Prévention des attaques DoS, suppression des messages de diffusion du port Fonction de limite de taux de message ARP, fonction de détection d'intrusion ARP |
|
DHCP |
DHCP Client, DHCP Snooping, DHCP Serveur, DHCP Relais |
|
Gestion |
Journal de travail système, protocole de découverte de couche de liaison Horloge NTP, détection de longueur de câble, SNMP V1/V2/V3 Détection de ping, gestion de réseau Web (HTTPS) Gestion de cluster de plate-forme ONV-NMS (SNMP LLDP) Récupération en un clic, Afficher l'état d'utilisation en temps réel du processeur Gestion du téléchargement et du téléchargement de fichiers FTP, TFTP, Xmodem, SFTP Console/Modem AUX/Telnet/ SSH2.0 Configuration de la ligne de commande CLI |
|
Système |
Navigateur Web: Mozilla Firefox 2.5 ou supérieur, Google Chrome V42 ou supérieur, Cat5 et câble Ethernet supérieur TCP/IP, adaptateur réseau et système d'exploitation réseau (tel que Microsoft Windows, Linux, Mac OS X) installé sur chaque ordinateur dans le réseau Cat5 et câble Ethernet ci-dessus |
