La liaison montante 10G 36-port L3 a contrôlé le commutateur

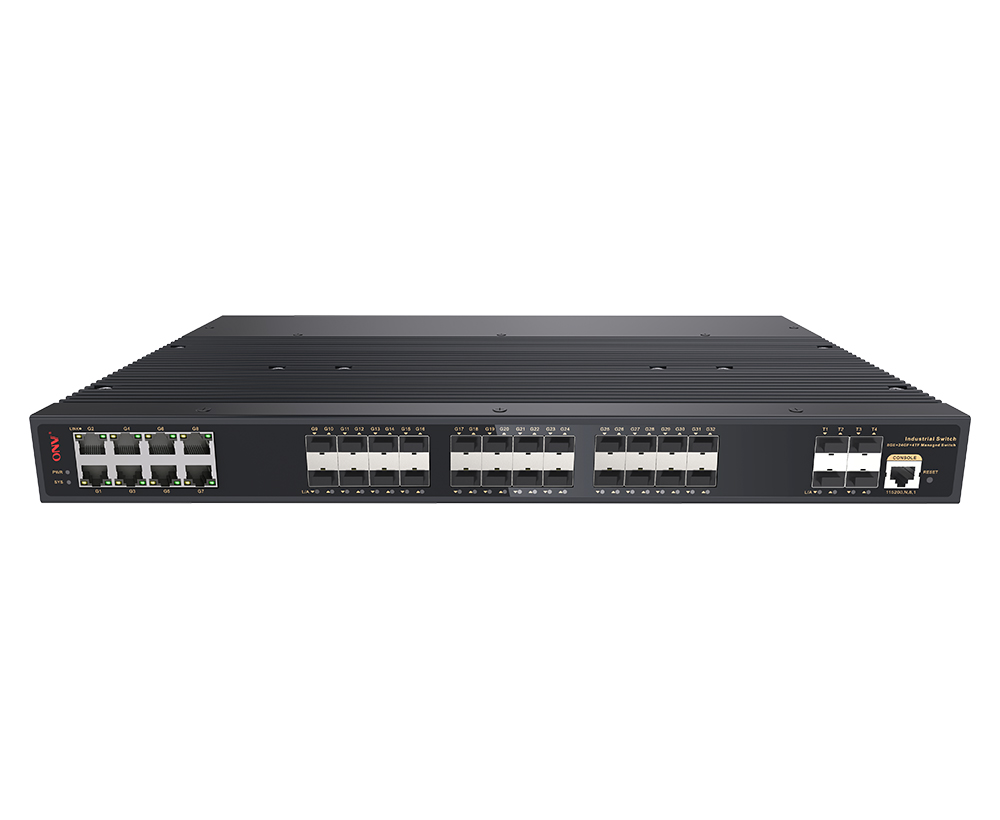

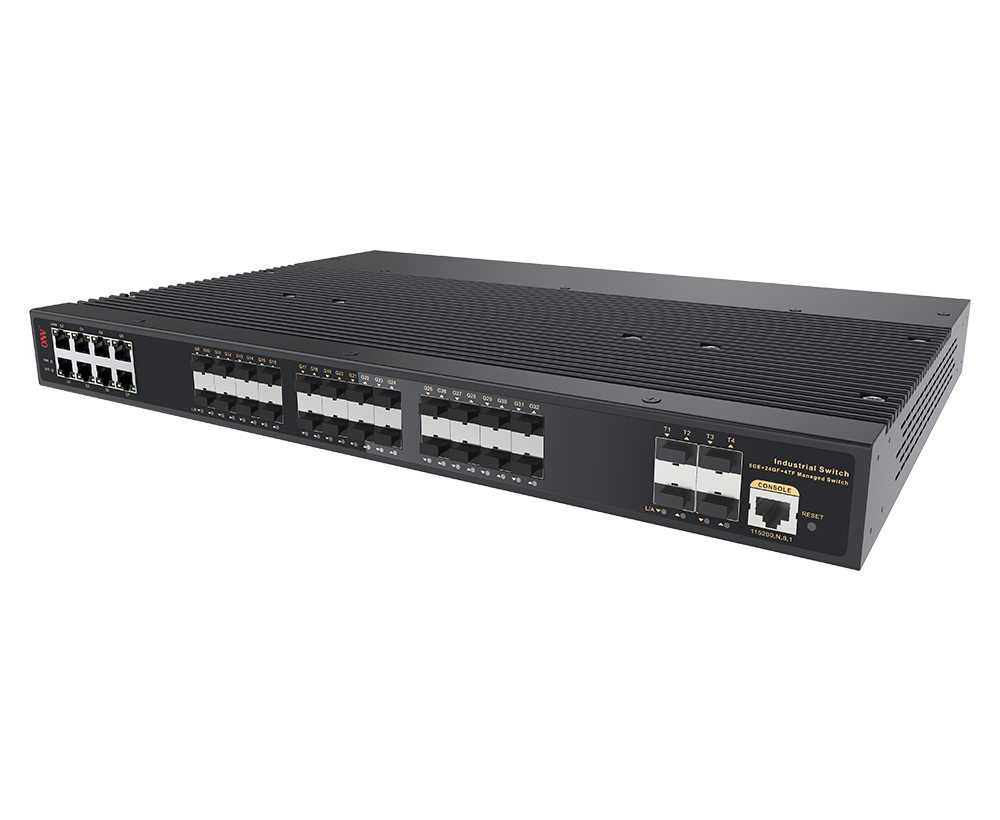

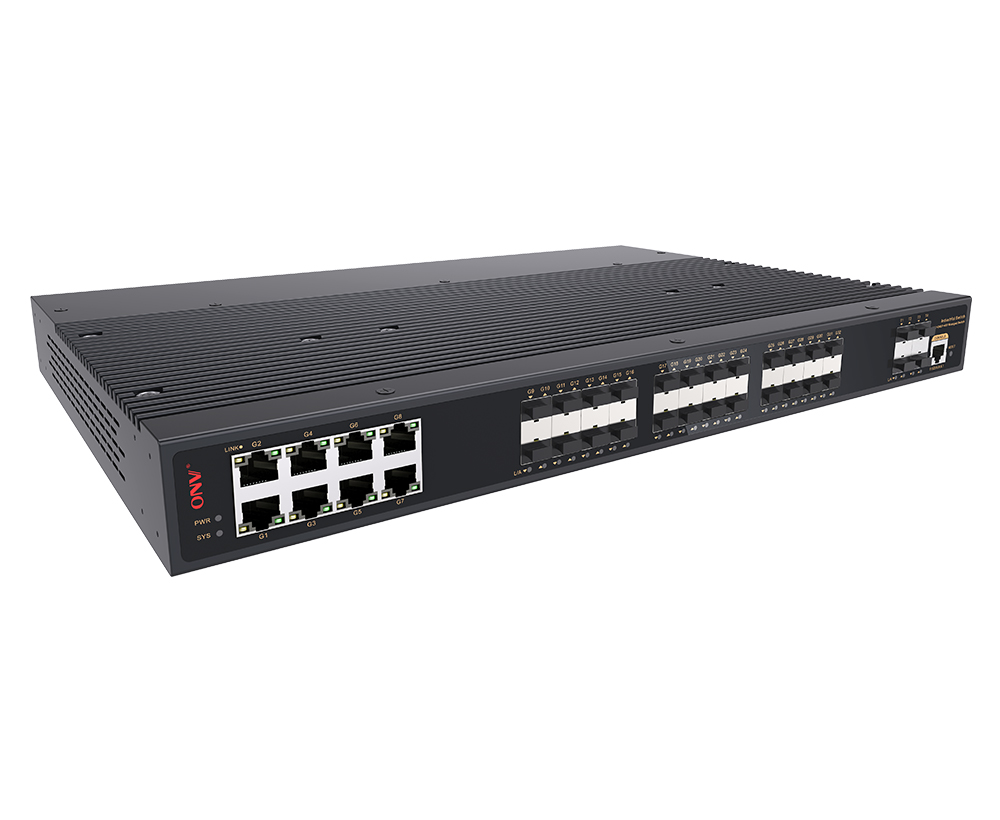

Modèle： ONV-IPS38368FM

L3 a contrôlé le commutateur industriel d'Ethernet avec les ports RJ45 de 8*10/100/1000M et les ports de fibre de SFP de liaison montante de 24*100/1000M et les ports de fibre de SFP de liaison montante de 4*1/10G. Il a une double alimentation d'énergie redondante intégrée, soutient l'entrée de terminal d'alimentation CC 2AC, et 1U/19 "installation d'armoire.

Je veux faire une enquête

Aperçu
Spécification technique

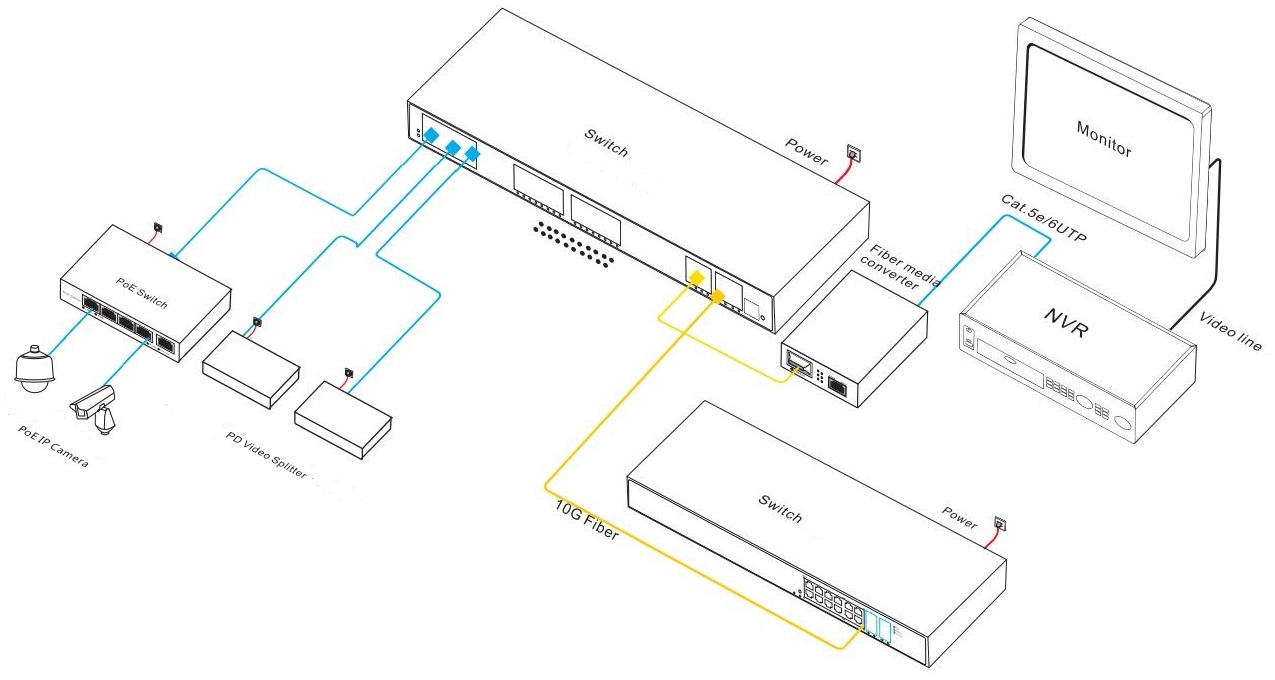

Application
Documents
Produits connexes

APERÇU

LeONV-IPS38368FMEst une liaison montante 10GE industriel géréThernetFibreCommutateur développé indépendamment par ONV. Il a 8*10/100/1000Base-TAdaptatifPorts RJ45 et 24*100/1000MLiaison montantePorts de fibre SFP et 4*1/10GLiaison montantePorts fibre SFP +. Chaque port peut soutenir la transmission de vitesse de fil.

Le ONV-IPS38368FMDispose de fonctions de gestion de réseau L3, prend en charge la gestion IPV4/IPV6, le routage dynamique et la transmission de ligne complète, le mécanisme de protection de sécurité complet, la stratégie ACL/QoS parfaite, et fonctions VLAN riches pour une gestion et une maintenance faciles. Prend en charge divers protocoles de réseau d'anneaux redondants de qualité industrielle, chaque port peut former un anneau pour supporter une chaîne, une étoile, une étoile double, un anneau, un anneau tangent, un anneau qui se croise, une bague couplée, et le réseau en anneau s'auto-guérit dans les 20ms. Prend en charge la gestion à distance et coopère avec ONV-NMS plate-forme de gestion de réseau pour la gestion de cluster afin de parvenir à une gestion de réseau d'angle mort complète. Conformément à la conception et aux matériaux de produits industriels, il a une excellente adaptabilité aux environnements de sites industriels (y compris la stabilité mécanique, l'adaptabilité de l'environnement climatique, l'adaptabilité de l'environnement électromagnétique, etc.). Il convient aux scénarios industriels tels que le transport intelligent, le transport ferroviaire, l'industrie de l'énergie, les mines, le pétrole, le transport maritime, la métallurgie et la construction d'énergie verte pour former un économique, efficace, stable, et réseau de communication fiable.

CARACTÉRISTIQUE

Accès à la vitesse du fil Gigabit, port fibre SFP + 1/10G de liaison montante

Lors de la revuePrend en charge la transmission de vitesse de fil sans blocage.

Lors de la revuePrend en charge le duplex intégral basé sur IEEE802.3x et semi-duplex basé surBCa pression.

Lors de la revueSUpportPort Gigabit RJ45 et port fibre SFP + 1/10G pour répondre aux exigences de mise en réseau de divers scénarios.

Sécurité

Lors de la revuePort de soutien d'isolementEtSuppression des tempêtes de diffusion portuaire.

Lors de la revuePrend en charge la fonction de liaison de combinaison flexible quadruple du port MAC IP VLAN.

Lors de la revuePrend en charge l'authentification 802.1X pour fournir des fonctions d'authentification pour les ordinateurs LAN et contrôler le statut d'autorisation des ports contrôlés en fonction des résultats d'authentification.

ForteCapacité de traitement des entreprises

Lors de la revuePrend en charge le réseau d'anneaux ERPS et STP/RSTP/MSTP pour éliminer les boucles de la couche 2 et réaliser la sauvegarde des liens.

Lors de la revuePrend en charge IEEE802.1Q VLAN, les utilisateurs peuvent diviser de manière flexible la configuration VLAN, VLAN vocal et QinQ en fonction de leurs besoins.

Lors de la revuePrend en charge l'agrégation statique et dynamique pour augmenter efficacement la bande passante de liaison, réaliser l'équilibrage de charge, sauvegarder les liens et améliorer la fiabilité des liens.

Lors de la revuePrise en charge de QoS, basée sur port, 802.1P,Et trois modes de priorité basés sur DSCP et quatre algorithmes de planification de file d'attente: Equ, SP, WRR et SP WRR.

Lors de la revuePrend en charge ACL pour filtrer les paquets de données en configurant les opérations de traitement des règles correspondantes et les autorisations de temps, et fournit des politiques de contrôle d'accès de sécurité flexibles.

Lors de la revuePrend en charge le protocole de multidiffusion IGMP V1/V2/V3, IGMP Snooping répond aux exigences de surveillance vidéo haute définition multiterminale et d'accès à la vidéoconférence.

Stable et fiable

Lors de la revueCCC, CE, FCC, RoHS.

Lors de la revueLe panneau convivialPeut montrer l'état de l'appareil à travers l'indicateur de LED de PWREtLien.

Lors de la revueAlimentation électrique auto-développée, double alimentation redondante fournit une puissance de sortie stable à long terme.

Lors de la revueFaible consommation d'énergie, pas de ventilateur, boîtier en acier galvanisé, une combinaison de dissipateurs de chaleur en alliage d'aluminium et une excellente dissipation thermique assurent le fonctionnement stable de l'interrupteur.

Gestion facile des opérations et des opérations

Lors de la revuePrend en charge la surveillance du processeur, la surveillance de la mémoire, la détection Ping et la détection de la longueur du câble.

Lors de la revuePrise en charge des statistiques RMON, du journal système et du trafic portuaire pour faciliter l'optimisation et la transformation du réseau.

Lors de la revuePrend en charge HTTPS, SSLV3, SSHV1/V2 et d'autres méthodes de cryptage, rendant la gestion plus sécurisée.

Lors de la revuePrend en charge LLDP, ce qui permet au système de gestion de réseau d'interroger et de déterminer plus facilement l'état de communication du lien.

Lors de la revuePrend en charge la gestion du réseau Web, la ligne de commande CLI (Console, Telnet), SNMP (V1/V2/V3) et toute autre gestion et maintenance diversifiée.

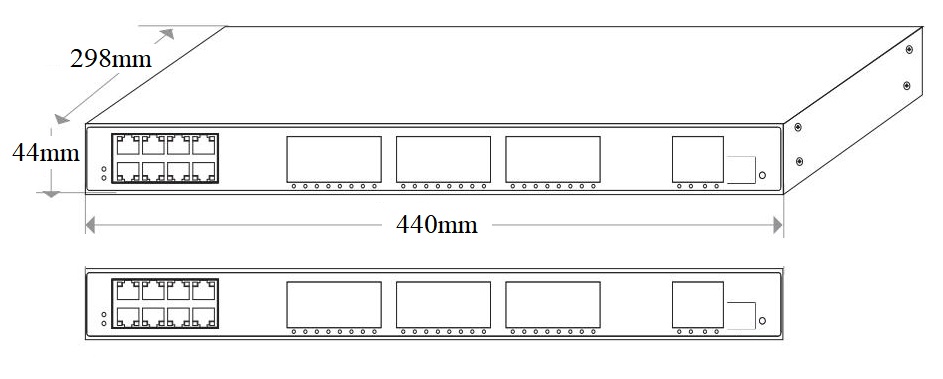

DIMENSION

COMMANDE DES INFORMATIONS

Modèle	Description	Alimentation électrique recommandée
ONV-IPS38368FM	Commutateur Ethernet industriel géré par L3 avec ports RJ45 810/100/1000M et ports fibre SFP de liaison montante 24100/1000M et ports fibre SFP de liaison montante 4*1/10G. Il dispose d'une double alimentation redondante intégrée, prend en charge une entrée de borne d'alimentation CC 2AC et une installation d'armoire 1U/19 ".	2*60W
Remarque:Le module optique n'est pas inclus et doit être acheté.

LISTE D'EMBALLAGE

Liste d'emballage	Contenu	Qté	Unité
	Commutateur Ethernet industriel géré par la liaison montante 36 ports 10G	1	ENSEMBLE
	Câble d'alimentation AC	1	PC
	Câble adaptateur RJ45-DB9	1	PC
	Kit de montage	1	ENSEMBLE
	Guide de l'utilisateur	1	PC
	Carte de garantie et certificat de conformité	1	PC

MODULE OPTIQUE

Produit	Modèle	Description	Unité
Module 1.25G Optica	2630-G	Module optique industriel de SFP, 1.25G double fibre multimode 850nm, distance de transmission: 550m, interface de LC. Fonction de soutien DDM et branchement chaud.	PC
	Référence: 2632-G	Module optique industriel de SFP, 1.25G double fibre monomode 1310nm, distance de transmission: 20km, interface de LC. Fonction de soutien DDM et branchement chaud.	PC
	2612-T-G	Module optique SFP industriel, fibre unique monomode 1.25G TX1310nm/ RX1550nm, distance de transmission: 20km, interface LC. Prend en charge la fonction DDM et le branchement à chaud.	PC
	2613-R-G	Module optique SFP industriel, fibre unique monomode 1.25G TX1550nm/ RX1310nm, distance de transmission: 20km, interface LC. Prend en charge la fonction DDM et le branchement à chaud.	PC
	2612-T-G-SC	Module optique SFP industriel, fibre unique monomode 1.25G TX1310nm/ RX1550nm, distance de transmission: 20km, interface SC. Prend en charge la fonction DDM et le branchement à chaud.	PC
	2613-R-G-SC	Module optique SFP industriel, fibre unique monomode 1.25G TX1550nm/ RX1310nm, distance de transmission: 20km, interface SC. Prend en charge la fonction DDM et le branchement à chaud.	PC
Module 10G Optica	6630-G	Module SFP + optique industriel, double fibre multimode 10G 850nm, distance de transmission: 300m, interface LC. Prend en charge la fonction DDM et le branchement à chaud.	PC
	7832-G	Module optique industriel SFP +, double fibre monomode 10G 1310nm, distance de transmission: 20km, interface LC. Prend en charge la fonction DDM et le branchement à chaud.	PC
	7832-33-G	Module optique industriel SFP +, fibre unique monomode 10G TX1330nm/ RX1270nm, distance de transmission: 20km, interface LC. Prend en charge la fonction DDM et le branchement à chaud.	PC
	7832-27-G	Module optique industriel SFP +, fibre unique monomode 10G TX1270nm/ RX13300nm, distance de transmission: 20km, interface LC. Prend en charge la fonction DDM et le branchement à chaud.	PC

SPÉCIFICATION TECHNIQUE

Modèle	ONV-IPS38368FM
Caractéristiques de l'interface
Port fixe	1 * Port de la console (115200,N,8,1) 2 * AC100-240V ports d'entrée de puissance Port de commutateur d'alarme de mise hors tension (DÉFAUT) Ports de fibre de la liaison montante 41/10G SFP (données) 810/100/1000Base-T RJ45 ports (données) Ports de fibre de 24100/1000Base-X SFP (données) 2 ports d'entrée de puissance DC12-48V (protection anti-inverse de soutien)
Port Ethernet	Le port 1-8 peut soutenir l'auto-détection de 10/100/1000Base-T, plein/auto-adaptation semi-duplex de MDI/MDI-X
Transmission à paire torsadée	10BASE-T: Cat3,4,5 UTP(≤ 100 mètres) 100BASE-TX: Cat5 ou plus tard UTP(≤ 100 mètres) 1000BASE-T:Chat5eOuUTP plus tard(≤ 100 mètres)
Port de fibre optique	Le port de fibre optique de 1/10G SFP, défaut aucun incluent le module optique (module optique unimodal/à plusieurs modes de fonctionnement, fibre simple facultative/double de fibre. LC)
Extension de port de fibre optique	Extension du module optique Turbo overclocking 2.5G et réseau en anneau
Câble optique/Distance	Multi-mode: 850nm/ 0-550m, 850nm/ 0-300m(10G), Monomode: 1310nm/ 0-40km, 1550nm/ 0-120km
Paramètre de puce
Type de gestion de réseau	L3
Protocole réseau	IEEE 802.3 10BASE-T, IEEE 802.3i 10Base-T, IEEE 802.3u 100Base-TX, IEEE 802.3ab 1000Base-T, IEEE 802.3z 1000Base-X, IEEE 802.3ae 10GBase-LR/SR, IEEE 802.3x
Mode de transmission	Stocker et avancer (pleine vitesse de fil)
Capacité de commutation	176Gbps (non bloquant)
Taux de transmission @ 64 octet	107.14Mpps
CPU(Hz)	500M
DRAM	2G
FLASH	128M
MAC	32K
Mémoire tampon	32M
Cadre Jumbo	9.6K
Indicateur de LED	Puissance: PWR (Jaune), Système: SYS (Jaune), Réseau: Link/Act (Jaune), Port fibre: L/A (Vert)
Réinitialiser l'interrupteur	Oui
Alimentation électrique
PWR total/tension d'entrée	60W (AC100-240V)
Consommation de puissance	Veille <35W, pleine charge <50W
Alimentation électrique	Alimentation intégrée, AC 100 ~ 240V 50-60Hz, 0.65A
Port d'entrée de puissance	Alarme commutateur port, 2 * AC puissance ports d'entrée, 2 * DC12-48V ports d'entrée Double conception de port de puissance d'entrée: Priorité d'alimentation en courant alternatif pour soutenir la protection anti-inverse de connexion, et commute automatiquement à la connexion de C. C quand la puissance échoue.
Paramètre physique
Temp/humidité d'opération	-40 °C ~ + 80 °C, 5% ~ 90% RH sans condensation
Temp/humidité de stockage	-40 °C ~ + 85 °C, 5% ~ 95% RH sans condensation
Dimension (L * W * H)	44029844mm
Poids net/brut	3,95 kg/4,75 kg
Installation	Bureau, 1U/19 ”armoire
Certification et garantie
Protection contre la foudre	Niveau de protection: IP40 Protection contre la foudre: 6KV 8/20us IEC61000-4-3(RS):10 V/m (80 ~ 1000MHz) FCC partie 15/CISPR22(EN55022): Classe B IEC61000-6-2 (Norme industrielle commune) IEC61000-4-9 (champ magnétique pulsé): 1000A/m IEC61000-4-10 (oscillation amortie): 30A/m, 1MHz IEC61000-4-12/18 (onde de choc): CM 2.5kV, DM 1kV IEC61000-4-4(EFT): Câble d'alimentation: ± 4kV, câble de données: ± 2kV IEC61000-4-16 (transmission de Commun-mode): 30V, 300V, 1s IEC61000-4-2(ESD): décharge de contact de ± 8kV, décharge d'air de ± 15kV IEC61000-4-6 (transmission de radiofréquence): 10V(150kHz ~ 80MHz) IEC61000-4-8 (champ magnétique de fréquence de puissance):100A/m,1000A/m,1-3s IEC61000-4-5 (montée subite): Câble d'alimentation: CM ± 4kV/DM ± 2kV, câble de données: ± 4kV
MMécaniquePRoperties	IEC60068-2-6 (Anti Vibration), IEC60068-2-32 (Chute Libre), IEC60068-2-27 (Anti Choc)
Certification	Ccc, marque de la CE, message publicitaire, EN62368-1 de CE/LVD, classe B, RoHS de la pièce 15 de FCC
Garantie	5 ans, entretien perpétuel.
Fonctionnalité de gestion réseau
Interface	Réglage de protection de la température du port Pas de port de connexion automatique de sommeil Contrôle de flux IEEE 802.3x (duplex intégral) Réglage de l'économie d'énergie Port vert Ethernet Contrôle de la tempête de diffusion basé sur la vitesse du port Diagnostic numérique en temps réel optique du port DDMI de SFP Limitez le taux de trafic de paquets sur les ports entrants et sortants, la mini granularité est de 64Kbps.
Caractéristique L3	Pingv6, Telnetv6, TFTPv6, DNSv6, ICMPv6 Les ports IPV4/IPV6 VLANIF prennent chacun en charge jusqu'à 128 IPV4/IPV6 route statique/route par défaut, max 128 entrées Routage IPV4 à coût égal, IPV4/IPV6 VRRP groupe 255 max NG protocole, max 1000 entrées, protocole ARP, max 1000 entrées Fonction de gestion du réseau L3, gestion de double-pile IPV4/IPV6 Routage dynamique IPV4, RIPv1/v2, OSPFv2, BGP4 , 4000 entrées de routage Routage dynamique IPV6 OSPFv3, BGP , RIPng, gestion IPV6, 1000 entrées de routage L3 routage et expédition, communication de soutien entre différents segments de réseau et VLAN différent
VLAN	Voix VLAN, configuration QinQ, IEEE 802.1q VLAN basé sur le MAC, VLAN basé sur le protocole 4K VLAN basé sur le port, configuration de port d'Access, tronc, hybride.
Agrégation de port	Agrégation dynamique LACP, agrégation statique, Max 18 groupes d'agrégation et 8 ports par groupe.
Spanning Arbre	STP (IEEE802.1d), RSTP (IEEE802.1w), MSTP (IEEE802.1s)
Protocole de réseau en anneau industriel	G.8032 (ERPS), temps de récupération moins de 20ms, 250 sonnent tout au plus, 250 dispositifs maximum par anneau.
Multidiffusion	MLD Snooping, Multicast VLAN, Fast log out, IGMP Snooping v1/v2/v3, Max 1024 groupes de multidiffusion
Mise en miroir du port	Mise en miroir de données bidirectionnelle basée sur le port
QoS	Limitation de débit basée sur le débit, redirection basée sur le débit Algorithme de planification de file d'attente (SP, WRR, SP WRR) Filtrage de paquets basé sur l'écoulement, files d'attente 8 * Output de chaque port Cartographie prioritaire 802.1p/DSCP, Diff-Serv QoS, marque prioritaire/remarque
ACL	Distribution d'ACL basée sur le port et le VLAN L2-L4 la fonction de filtrage de paquet, assortissant le premier message de 80 octets, et fournit des définitions d'ACL basées sur l'adresse MAC de source, l'adresse MAC de destination, l'adresse IP de source, l'adresse IP de destination, le type de protocole IP, le port de TCP/UDP, la gamme de port de TCP/UDP, le VLAN, etc.
Sécurité	Protection de l'adresse IP source Fonction de détection d'intrusion d'ARP Fonction limitante de taux de message d'ARP Suppression de message de diffusion de port Certification AAA et RADIUS et TACACS SSL assure la sécurité de la transmission des données Attaque anti-DoS, adresse MAC trou noir Limiter le nombre d'adresses MAC apprises Isolation des ports, mécanisme de sauvegarde des données de l'hôte Fonction obligatoire quadruple de port de MAC VLAN d'IP Gestion hiérarchique des utilisateurs et protection par mot de passe SSH 2.0 fournit un canal crypté sécurisé pour la connexion utilisateur Authentification IEEE802.1X/authentification par adresse MAC centralisée
DHCP	Serveur DHCP, client DHCP, relais DHCP, surveillance DHCP
Gestion	Journal de travail du système, sauvegarde du système double Horloge de NTP, contrôle en temps réel d'état d'utilisation d'unité centrale de traitement Restauration en un clic, protocole de découverte de couche de liaison LLDP FTP, TFTP, Xmodem, téléchargement de fichier SFTP et gestion des téléchargements SNMP V1/V2/V3, détection Ping, gestion de réseau Web (https) Configuration de ligne de commande du modem/Telnet/SSH2.0 CLI de console/AUX Détection de statut de longueur de câble, opération et entretien mobiles d'APPLI Gestion de cluster de la plate-forme de gestion de réseau ONV-NMS (cloud PC)
Système	Navigateur Web: Mozilla Firefox 2.5 ou supérieur, Google Chrome V42 ou supérieur, câble Ethernet Cat5 et supérieur TCP/IP, adaptateur réseau et système d'exploitation réseau (tel que Microsoft Windows, Linux, Mac OS X) installés sur chaque ordinateur dans le câble Ethernet réseau Cat5 et supérieur
