Commutateur industriel dEthernet de 10/100M 3-port

Modèle： ONV-IPS31032F

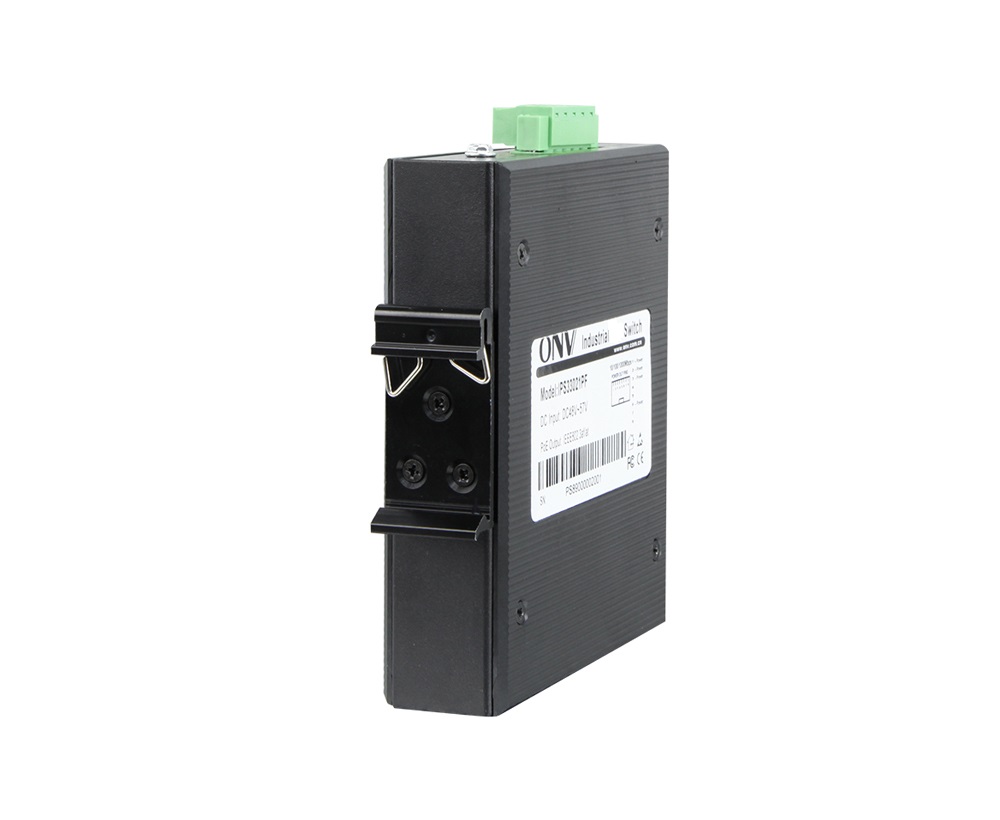

Commutateur industriel Unmanaged de fibre d'Ethernet avec les ports RJ45 de 2*10/100M et le port de fibre de Sc de liaison montante de 1*155M (double module optique unimodal de fibre de 1310nm /20km). Il peut prendre en charge la double entrée d'alimentation CC et le montage sur rail DIN.

Je veux faire une enquête

Aperçu
Spécification technique

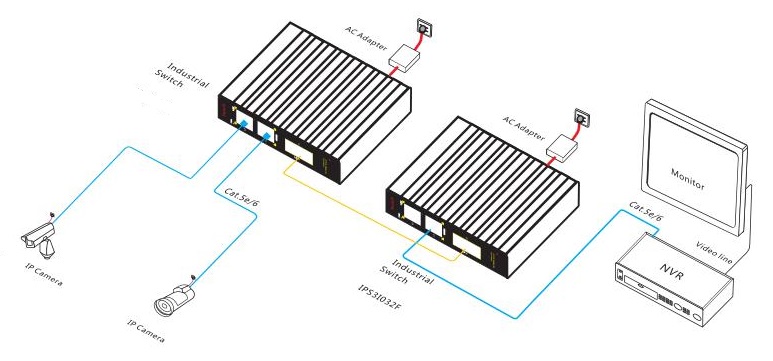

Application
Documents
Produits connexes

APERÇU

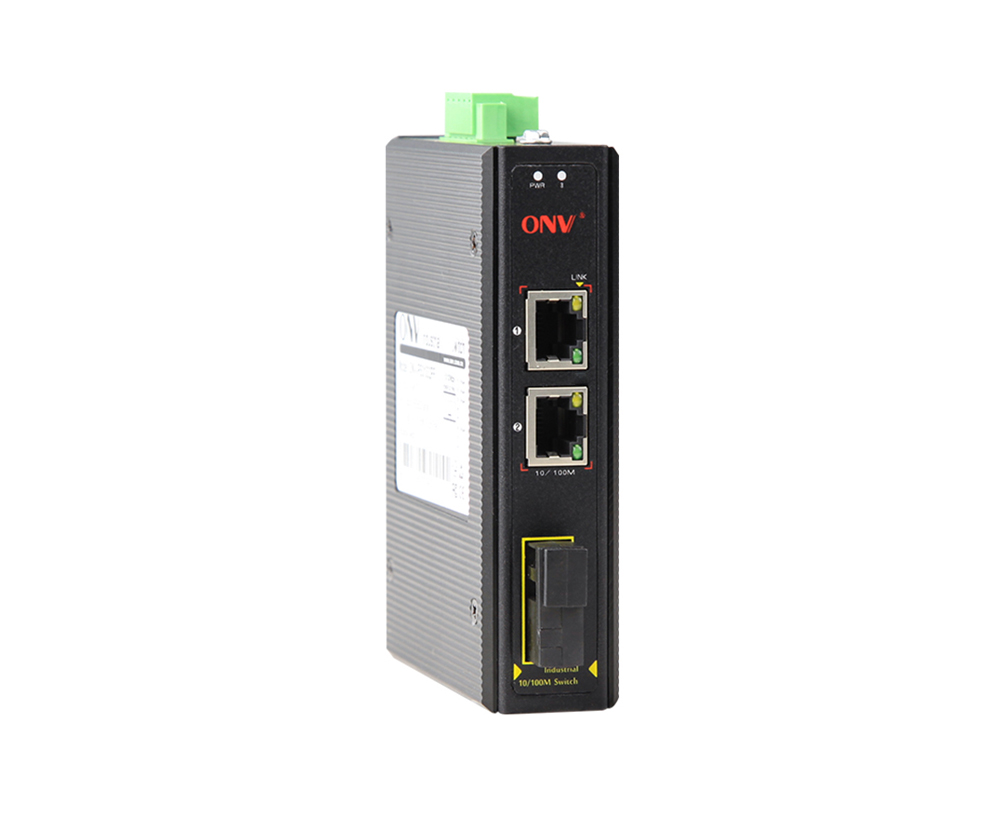

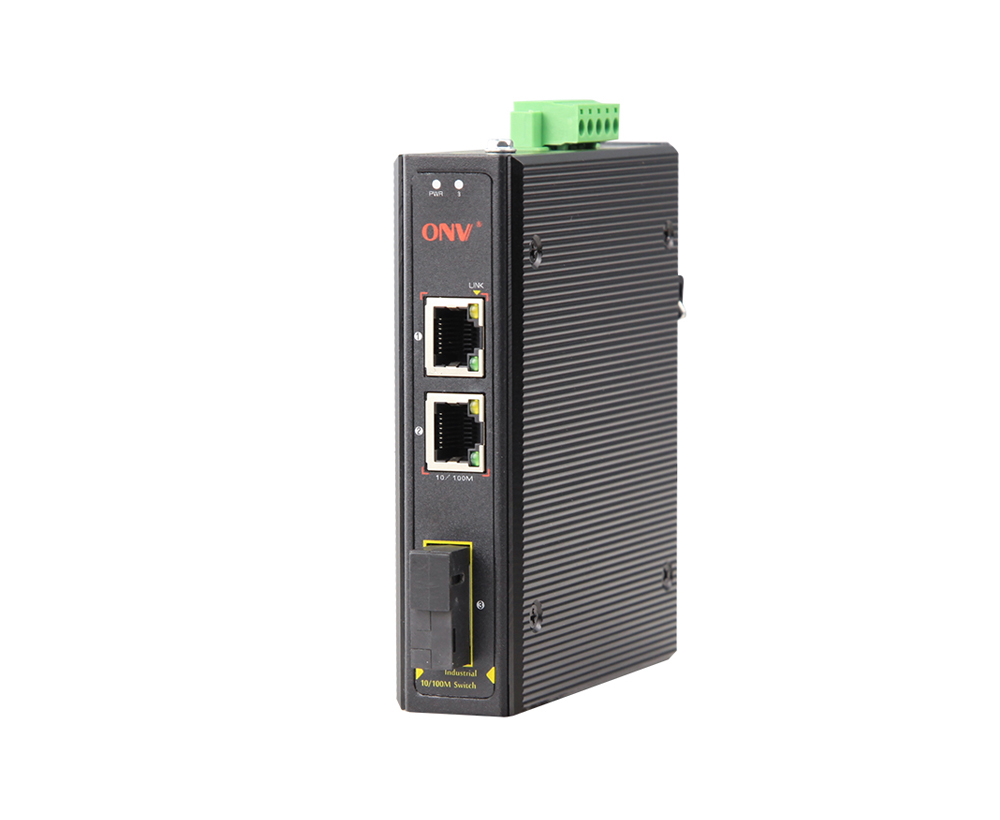

Le ONV-IPS31032F est un commutateur industriel de fibre d'Ethernet de 10/100M indépendamment développé par ONV. Il a 2*10/100MAdaptatifPorts RJ45 et port de fibre de Sc de liaison montante de 1*155M. Chaque port peut soutenir la pleine expédition de ligne-vitesse.

Le ONV-IPS31032F a l'excellente adaptabilité d'environnement de champ industriel(Y compris la stabilité mécanique, l'adaptabilité climatique, l'adaptabilité de l'environnement électromagnétique, etc.). Il convient aux scènes industrielles telles que le transport intelligent, le transit ferroviaire, l'industrie de l'énergie, l'exploitation minière, le pétrole, l'expédition, la métallurgie et la construction d'énergie verte pour former un réseau de communication rentable, stable et fiable.Mode non géré, plug and play, aucune configuration, facile à utiliser.

CARACTÉRISTIQUE

Accès 10/100M, Ethernet rapide

◇Transmission non bloquante de vitesse de fil de soutien

◇Appui duplex basé sur IEEE802.3x et semi-duplex basé sur la contre-pression

◇SUpport10/100M RJ45PortEtSc de 155MCombinaison de port fibre, qui permet aux utilisateurs de construire avec souplesse la mise en réseau pour répondre aux besoins de divers scénarios.

Stable et fiable

◇CCC, CE, FCC, RoHS.

◇Le panneau convivialPeut montrer l'état de dispositif par l'indicateur de LED de PWREtLien.

◇Faible consommation d'énergie,Pas de ventilateur, Coquille en aluminium, et excellente dissipation thermique pour assurer l'opération stable du commutateur.

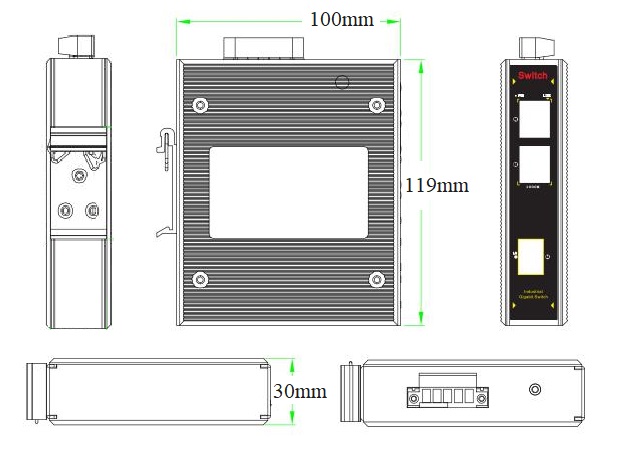

DIMENSION

INFORMATIONS SUR LA COMMANDE

Modèle	Description	Alimentation électrique recommandée
ONV-IPS31032F	Commutateur industriel Unmanaged de fibre d'Ethernet avec les ports RJ45 de 210/100M et le port de fibre de Sc de liaison montante de 1155M (double module optique unimodal de la fibre 1310nm /20km). Il peut prendre en charge une double entrée d'alimentation CC et un montage sur rail DIN.	24V/24W
ONV-IPS31032F-M	Commutateur industriel Unmanaged de fibre d'Ethernet avec les ports RJ45 de 210/100M et le port de fibre de Sc de liaison montante de 1155M (module optique de fibre multimode de 850nm /0.5km ou de 1310nm /2km double). Il peut prendre en charge une double entrée d'alimentation CC et un montage sur rail DIN.	24V/24W
ONV-IPS31032F-A	Commutateur industriel Unmanaged de fibre d'Ethernet avec les ports RJ45 de 210/100M et le port de fibre de Sc de liaison montante de 1155M (module optique de fibre simple unimodal de 1310nm /20km). Il peut prendre en charge une double entrée d'alimentation CC et un montage sur rail DIN.	24V/24W
ONV-IPS31032F-B	Commutateur industriel Unmanaged de fibre d'Ethernet avec les ports RJ45 de 210/100M et le port de fibre de Sc de liaison montante de 1155M (module optique de fibre 1550nm /20km unimodal de fibre simple). Il peut prendre en charge une double entrée d'alimentation CC et un montage sur rail DIN.	24V/24W
Remarque:L'alimentation n'est pas incluse et doit être achetée.

LISTE D'EMBALLAGE

Liste d'emballage	Contenu	Qté	Unité
	Commutateur industriel de fibre de l'Ethernet 3-port 10/100M	1	ENSEMBLE
	Guide de l'utilisateur	1	PC
	Carte de garantie	1	PC

SPÉCIFICATION TECHNIQUE

Modèle	ONV-IPS31032F
Caractéristiques de l'interface
FixePORT	Port de fibre de Sc de liaison montante de 1155M (données) Ports de 210/100Base-TX RJ45 (données/puissance) 2 ensembles V, ports V-redondants d'alimentation CC (terminal de 5P Phoenix)
Port Ethernet	Port 1-2 peut soutenir 10/100Base-T(X) auto-détection, plein/demi-duplex MDI/ MDI-X auto-adaptation
Transmission à paire torsadée	10BASE-T: Cat3,4,5 UTP (≤ 100 mètres) 100BASE-TX: Cat5e ou plus tard UTP (≤ 100 mètres)
Port de fibre optique	Le module optique par défaut est double fibre monomode 20km, port de Sc (Module optique unimodal facultatif de fibre simple et de double fibre multimode)
Câble optique/Distance	Multi-mode: 850nm/ 0-500m, 1310nm/0-2km, Monomode: 1310nm/0-40km, 1550nm/ 0-120km
Paramètre de puce
Protocole réseau	IEEE 802.3 10BASE-T, IEEE 802.3i 10Base-T, IEEE 802.3u 100Base-TX, IEEE 802.3u 100Base-FX, IEEE 802.3x
Mode de transmission	Stocker et avancer (pleine vitesse de fil)
Capacité de commutation	1.6Gbps (non bloquant)
Expédition Taux @ 64 octet	0,45 Mpps
MAC	1K
Mémoire tampon	768K
JumboFRame	1536 octets
LED Indicateur	Puissance: PWR (vert), Réseau: Lien (jaune), Port fibre: L/A (vert)
Alimentation électrique
WOrkingVOltage	DC12-48V, terminal industriel de phénix de 5 bornes, protection d'anti-inverse de soutien
Consommation de puissance	Veille <4W, pleine charge <6W
Alimentation électrique	Non, alimentation d'énergie 24V/24W industrielle facultative
Paramètre physique
Opération TEMP/Humidité	-40 ~ + 80 °C, 5% ~ 90% RH sans condensation
TEMP/Humidité de stockage	-40 ~ + 85 °C, 5% ~ 95% RH sans condensation
Dimension(L * W * H)	11910030mm
Poids net/brut	0,4 kg/0,5 kg
Installation	Bureau, rail DIN de 35mm
Certification et garantie
Protection contre la foudre	Niveau de protection: IP40 Protection contre la foudre: 6KV 8/20us IEC61000-4-3 (RS):10 V/m (80 ~ 1000MHz) FCC partie 15/CISPR22 (EN55022): Classe B IEC61000-6-2 (Norme industrielle commune) IEC61000-4-9 (champ magnétique pulsé): 1000A/m IEC61000-4-10 (oscillation amortie): 30A/m 1MHz IEC61000-4-12/18 (onde de choc): CM2.5kV, DM1kV IEC61000-4-4(EFT): Câble d'alimentation: ± 4kV, câble de données: ± 2kV IEC61000-4-16 (transmission de Commun-mode): 30V, 300V, 1s IEC61000-4-2 (ESD): décharge de contact de ± 8kV, décharge d'air de ± 15kV IEC61000-4-6 (transmission de radiofréquence): 10V(150kHz ~ 80MHz) IEC61000-4-8 (champ magnétique de fréquence de puissance): 100A/m, 1000A/m, 1s-3s IEC61000-4-5 (montée subite): Câble d'alimentation: CM ± 4kV/ DM ± 2kV, câble de données: ± 4kV
Propriétés mécaniques	IEC60068-2-6 (anti-vibration), IEC60068-2-27 (anti-choc), IEC60068-2-32 (chute libre)
Certification	Ccc, marque de la CE, message publicitaire, EN62368-1 de CE/LVD, classe B, RoHS de la pièce 15 de FCC
Garantie	5 ans, entretien perpétuel.
