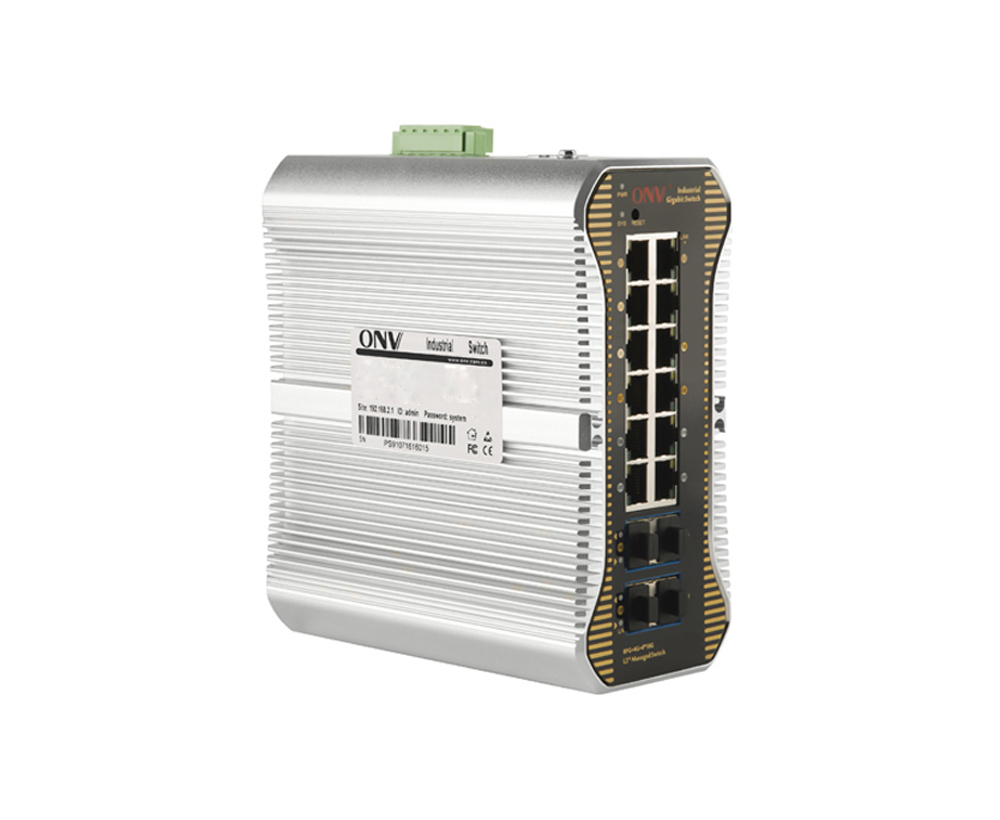

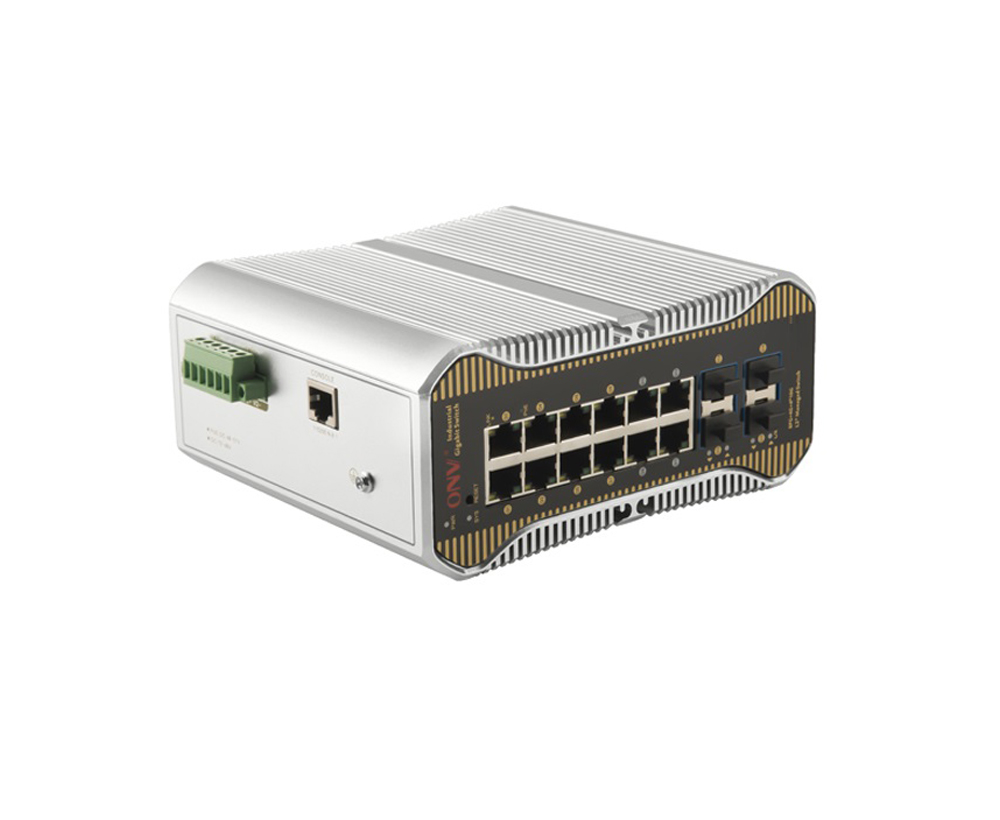

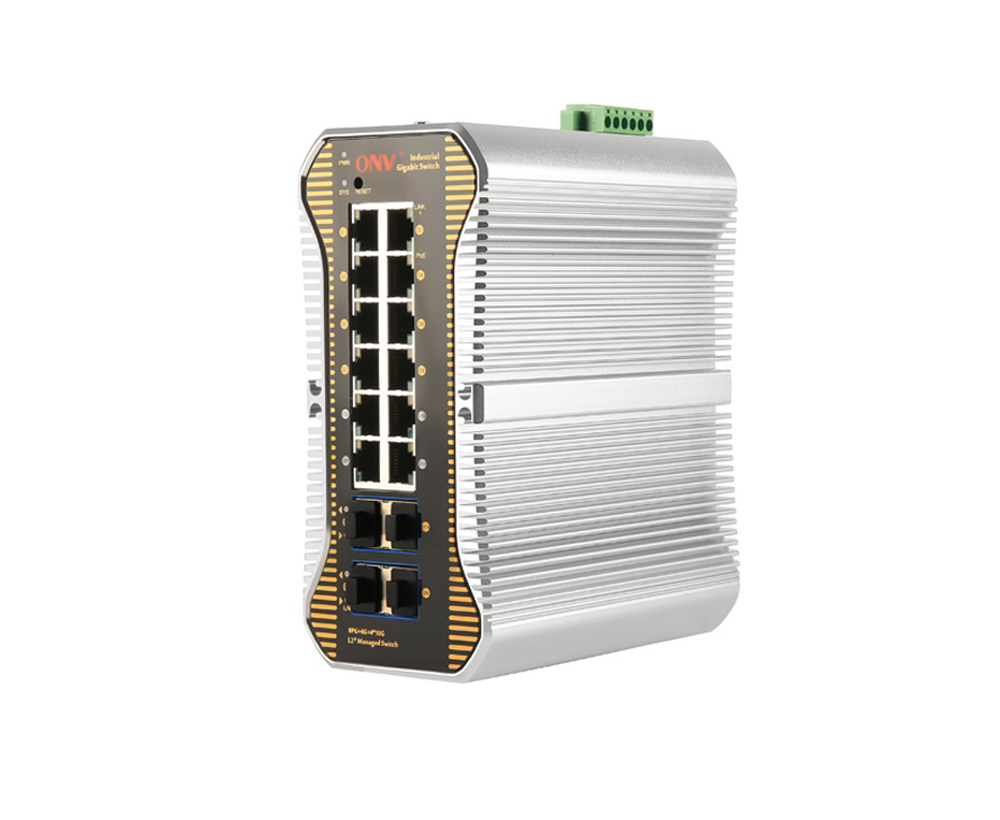

Modèle

ONV-IPS36168FM

Caractéristiques de l'interface

FixePORT

Port de commutateur d'alarme de mise hors tension (DÉFAUT)

1 * RS232 console port (115200, N, 8,1)

Ports de fibre de SFP de la liaison montante 4*1/10G (données)

Ports de la liaison montante RJ45 de 12*10/100/1000Base-T (données)

2 ensemble de V, ports V-redondants d'alimentation CC (terminal de Phoenix de 6 bornes)

Port Ethernet

Auto-détection de soutien 10/100/1000Base-T du port 1-12, auto-adaptation complètement/semi-duplex de MDI/ MDI-X

Transmission à paire torsadée

10BASE-T: Cat3,4,5 UTP (≤ 100 mètres)

100BASE-TX: Cat5 ou plus tard UTP (≤ 100 mètres)

1000BASE-T: Cat5e ou plus tard UTP (≤ 100 mètres)

Port de fibre optique

Le port de fibre optique de 1/10G SFP, défaut aucun incluent le module optique (module optique unimodal/à plusieurs modes de fonctionnement, fibre simple facultative/double de fibre. LC)

Extension de port de fibre optique

Extension du module optique Turbo overclocking 2.5G et réseau en anneau

Câble optique/Distance

Multi-mode: 850nm/ 0-500m, 850nm/ 0-300m (10G)

Monomode: 1310nm/ 0-40km, 1550nm/ 0-120km

Paramètre de puce

Type de gestion de réseau

L2

Protocole réseau

IEEE 802.3 10BASE-T, IEEE 802.3i 10Base-T, IEEE 802.3u 100Base-TX, IEEE 802.3ab 1000Base-T, IEEE 802.3z 1000Base-X, IEEE 802.3ae 10GBase-LR/SR, IEEE 802.3x

Mode de transmission

Stocker et avancer (pleine vitesse de fil)

Capacité de commutation

176Gbps (Non bloquant)

Expédition

Taux @ 64 octet

77.38Mpps

CPU

500MHz

DRAM

2G

FLASH

128M

MAC

32K

Mémoire tampon

32M

JumboFRame

9.6K

LED Indicateur

Système:SYS (En)GReen (Reen),Réseau: Lien (En)YEllow), Port de fibre: L/A(En)GReen (Reen))

Réinitialiser l'interrupteur

Oui, appuyez et maintenez le commutateur de réinitialisation pendant 10s et relâchez-le pour restaurer les paramètres d'usine

Alimentation électrique

WOrkingVOltage

DC12-48V6,Terminal industriel de Phoenix de Pin, protection d'anti-inverse de soutien.

Consommation de puissance

Veille<16W,Chargement complet<28W

Alimentation électrique

Non, facultatif24V/36W Alimentation électrique industrielle

Paramètre physique

Opération TEMP/Humidité

-40~+80°C,5%~90% RHSans condensation

TEMP/Humidité de stockage

-40~+85 °C,5%~95% RHSans condensation

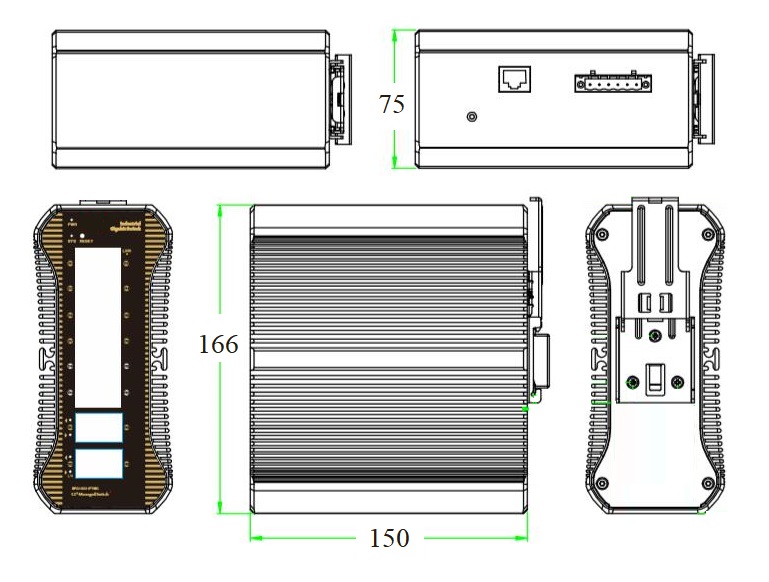

Dimension(L * W * H)

166*150*75mm

Poids net/brut

1,8 kg/2,1 kg

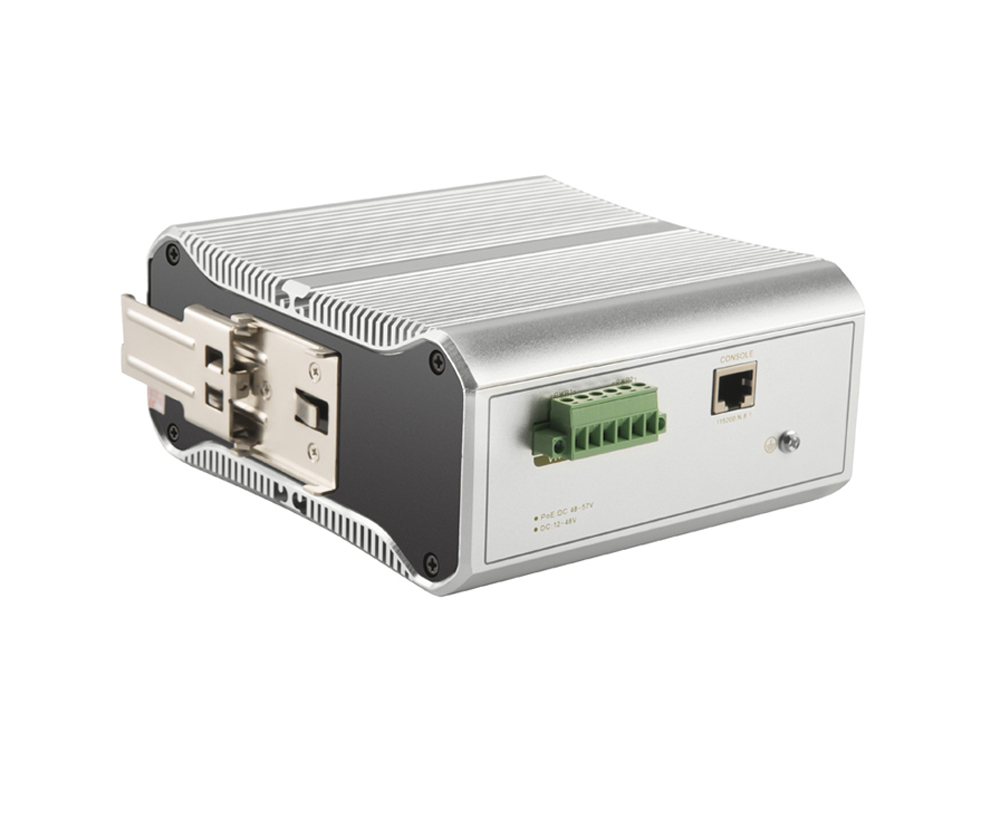

Installation

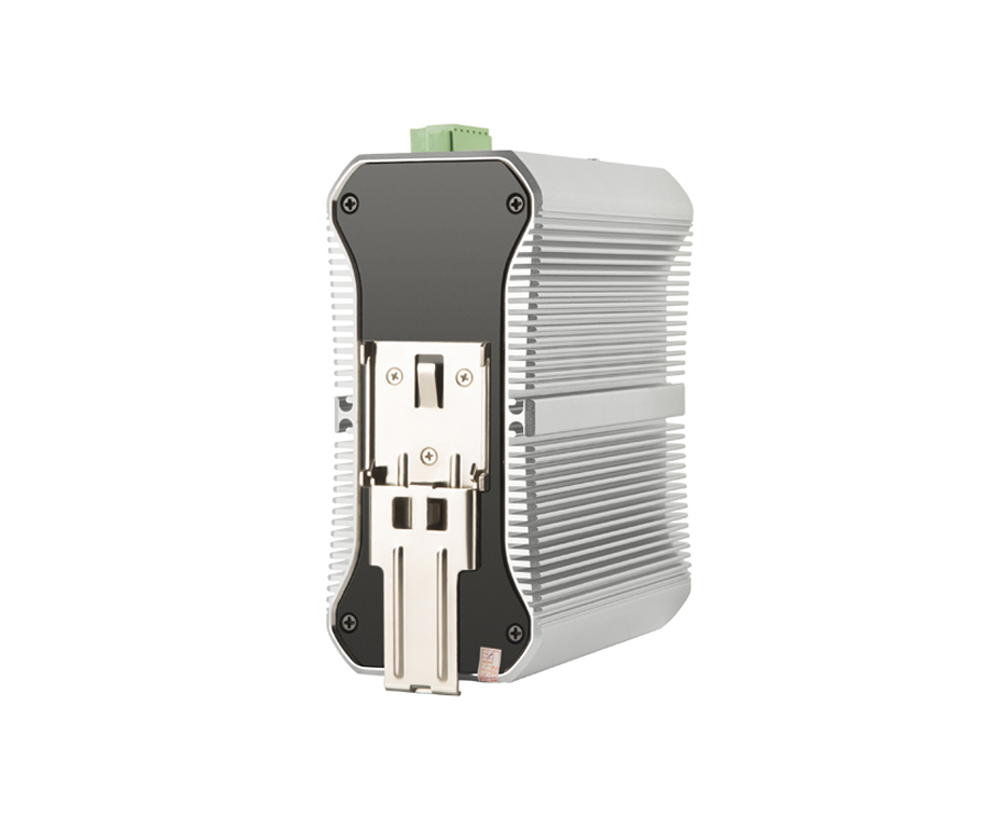

Bureau, rail DIN de 35mm

Certification et garantie

Protection contre la foudre

Niveau de protection: IP40

Protection contre la foudre: 6KV 8/20us

IEC61000-4-3 (RS):10 V/m (80 ~ 1000MHz)

FCC partie 15/CISPR22 (EN55022): Classe B

IEC61000-6-2 (Norme industrielle commune)

IEC61000-4-9 (champ magnétique pulsé): 1000A/m

IEC61000-4-10 (oscillation amortie): 30A/m, 1MHz

IEC61000-4-12/18 (onde de choc): CM 2.5kV, DM 1kV

IEC61000-4-4(EFT): Câble d'alimentation: ± 4kV, câble de données: ± 2kV

IEC61000-4-16 (transmission de Commun-mode): 30V, 300V, 1s

IEC61000-4-2 (ESD): décharge de contact de ± 8kV, décharge d'air de ± 15kV

IEC61000-4-6 (transmission de radiofréquence): 10V(150kHz ~ 80MHz)

IEC61000-4-8 (champ magnétique de fréquence de puissance):100A/m, 1000A/m, 1s-3s

IEC61000-4-5 (montée subite): Câble d'alimentation: CM ± 4kV/ DM ± 2kV, câble de données: ± 4kV

Propriétés mécaniques

IEC60068-2-6 (Anti Vibration), IEC60068-2-32 (Chute Libre), IEC60068-2-27 (Anti Choc)

Certification

Ccc, marque de la CE, message publicitaire, EN62368-1 de CE/LVD, classe B, RoHS de la pièce 15 de FCC

Garantie

5 ans, entretien perpétuel.

Fonctionnalité de gestion réseau

Interface

IEEE802.3X (duplex intégral)

Réglage de protection de la température du port

Pas de port de connexion automatique de sommeil

Réglage de l'économie d'énergie Port vert Ethernet

Contrôle de la tempête de diffusion basé sur la vitesse du port

Diagnostic numérique en temps réel optique du port DDMI de SFP

La limite de vitesse du flux de message dans le port d'accès, la taille des particules mini est de 64Kbps.

L3Caractéristiques

Protocole ARP, max 1024 entrées

Route statique/route par défaut, max 128 entrées

Fonction de gestion du réseau L2, gestion de la double-pile IPV4/IPV6

L3 routage et expédition, communication de soutien entre différents segments de réseau et VLAN différent

VLAN

Configuration de port d'Access, tronc, hybride

VLAN basé sur le MAC, VLAN basé sur le protocole

(4K) VLAN basé sur le port, IEEE802.1q, VLAN vocal, configuration de QinQ

Agrégation de port

LACP, Agrégation statique

Max 8 groupes d'agrégation et 8 ports par groupe.

Spanning Arbre

STP (IEEE802.1d), RSTP (IEEE802.1w), MSTP (IEEE802.1s)

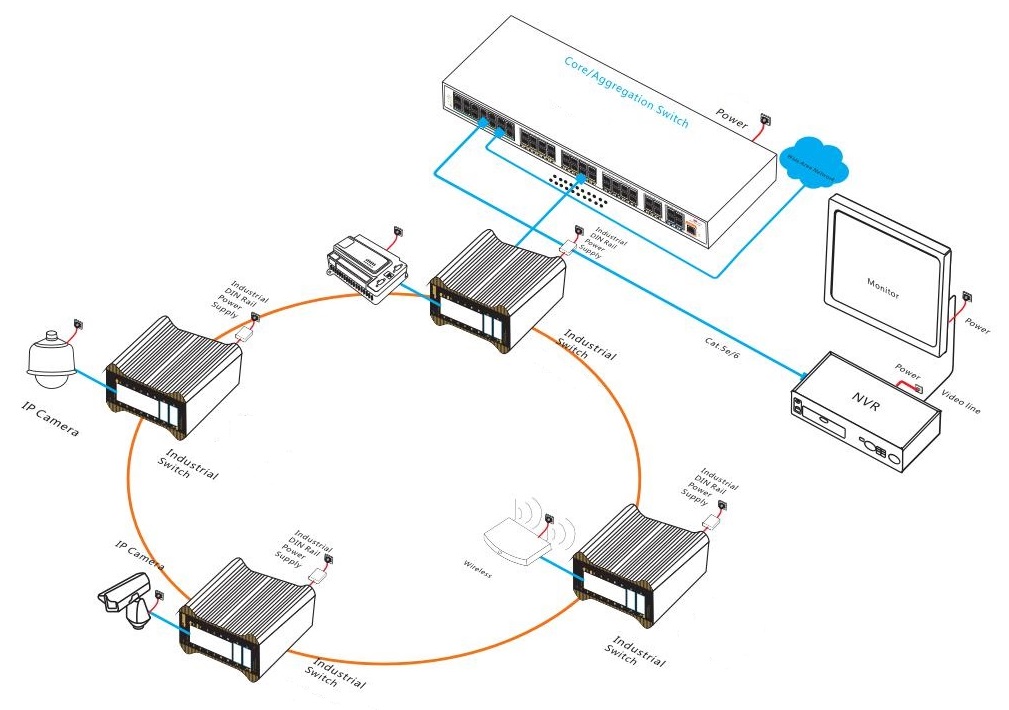

Protocole de réseau en anneau industriel

G.8032 (ERPS), temps de récupération inférieur à 20ms

250 anneaux tout au plus, Max 250 appareils par anneau.

Multidiffusion

IGMP Snooping v1/v2/v3, 1024 groupes de multidiffusion maximum

MLD Snooping, Multicast VLAN, mécanisme de sortie rapide de l'utilisateur

Mise en miroir du port

Mise en miroir de données bidirectionnelle basée sur le port

QoS

Algorithme de planification de file d'attente (SP, WRR, SP WRR)

Limitation de débit basée sur le débit, filtrage de paquets basé sur le débit

Redirection basée sur les flux, Diff-Serv QoS, Marque de priorité/Remarque

8 * files d'attente de sortie de chaque port, mappage de priorité 802.1p/DSCP

ACL

ACL a publié basé sur le port et le VLAN

L2-L4 fonction de filtrage de paquet peut assortir les 80 premiers octets du message et fournir la définition d'ACL basée sur l'adresse MAC de source, l'adresse MAC de destination, l'adresse IP de source, l'adresse IP de destination, le type de protocole IP, le port de TCP/UDP, la plage de port de TCP/UDP, le VLAN, etc.

Sécurité

Authentification basée sur port IEEE802.1X

MAC adresse la limite de nombre d'apprentissage

SSL assure la sécurité de la transmission des données

Isolation de port, adresse MAC le trou noir

Fonction obligatoire à quatre voies de port de MAC VLAN d'IP

Gestion hiérarchique des utilisateurs et protection par mot de passe

Certification AAA & RADIUS & TACACS, inspection ARP

Protection de l'adresse IP source, mécanisme de sauvegarde des données de l'hôte

SSH 2.0 fournit un canal crypté sécurisé pour la connexion utilisateur

Prévention d'attaque DoS, suppression de message de diffusion de port

Fonction de limite de taux de message d'ARP, fonction de détection d'intrusion d'ARP

DHCP

Client DHCP, surveillance DHCP, serveur DHCP, relais DHCP

Gestion

Journal de travail système, protocole de découverte de couche de liaison

Horloge de NTP, détection de longueur de câble, SNMP V1/V2/V3

Détection ping, gestion de réseau Web (HTTPS)

Gestion de cluster de plateforme ONV-NMS (SNMP LLDP)

Récupération en un clic, état d'utilisation du CPU en temps réel

FTP, TFTP, Xmodem, téléchargement de fichier SFTP et gestion des téléchargements

Configuration de ligne de commande du modem/Telnet/ SSH2.0 CLI de console/AUX

Système

Navigateur Web: Mozilla Firefox 2.5 ou supérieur, Google Chrome V42 ou supérieur, câble Ethernet Cat5 et supérieur

TCP/IP, adaptateur réseau et système d'exploitation réseau (tel que Microsoft Windows, Linux, Mac OS X) installés sur chaque ordinateur dans le câble Ethernet réseau Cat5 et supérieur
