APERÇU

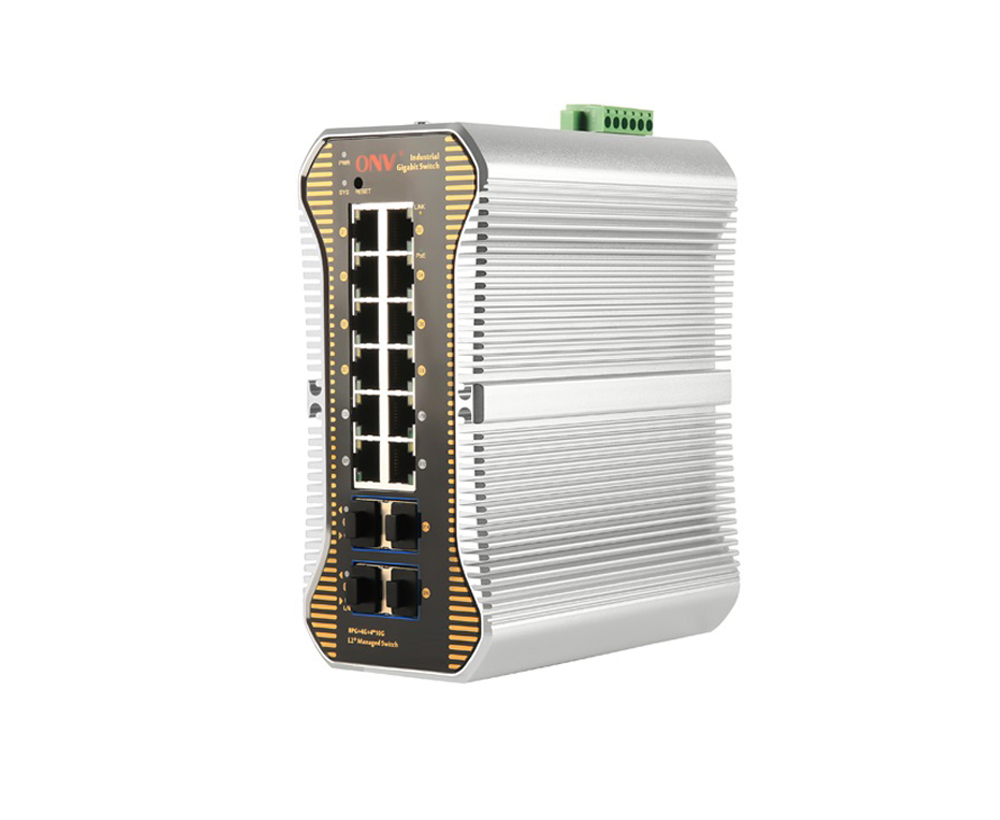

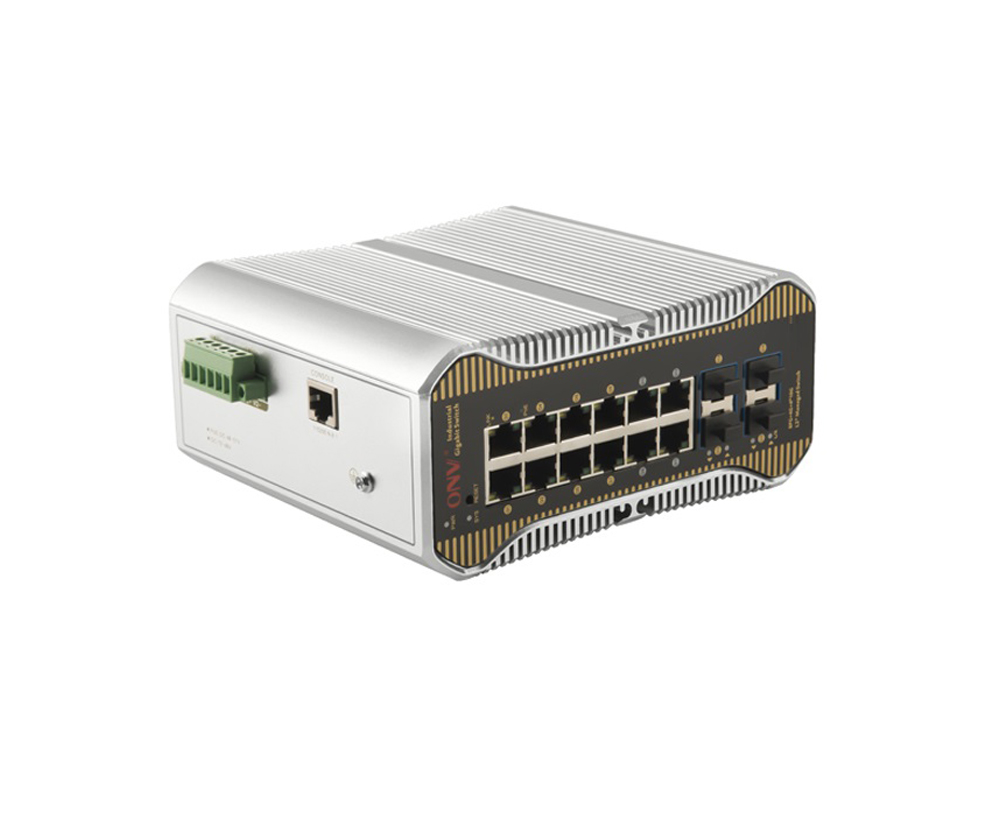

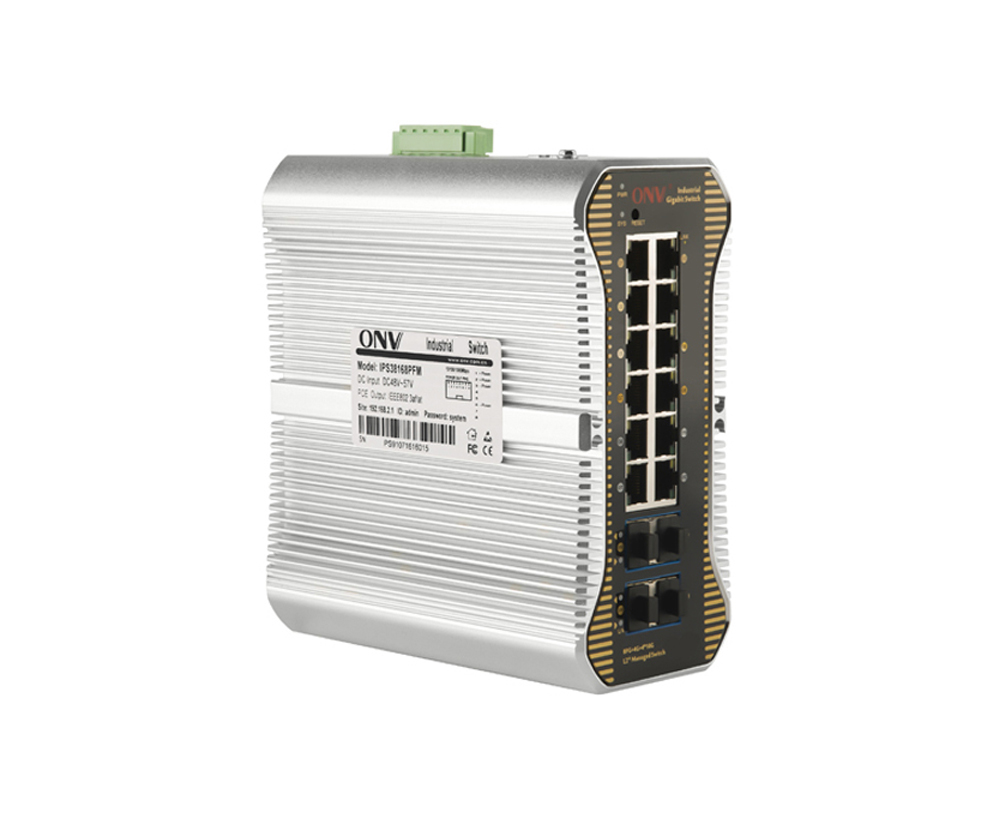

Le ONV-IPS38168FM est un commutateur industriel contrôlé par L3 de fibre d'Ethernet de la liaison montante 10G indépendamment développé par ONV. Il a des ports de 12*10/100/1000Base-T RJ45 et des ports de fente de fibre de 4*1/10G SFP +. Chaque port peut soutenir l'expédition de fil-vitesse.
Le ONV-IPS38168FM a la fonction de gestion du réseau L3 pour soutenir la gestion d'IPV4/IPV6, le routage dynamique, et la pleine ligne-vitesse expédiant, le mécanisme complet de protection de sécurité, la politique complète d'ACL/QoS, et les fonctions riches de VLAN pour la gestion et l'entretien faciles. Elle possède une technologie de réseau en anneau de pointe qui prend en charge une variété de protocoles de réseau en anneau redondants de qualité industrielle. Chaque port peut être formé dans un anneau pour soutenir une chaîne, une étoile, une double étoile, une bague, une bague tangente, une bague d'intersection et une bague de couplage. Le ONV-IPS38168FM a la fiabilité, la sécurité, et la gérabilité élevées pour assurer la transmission fiable des données critiques. Il prend en charge la gestion à distance et coopère avec la plate-forme de gestion de réseau ONV-NMS pour la gestion de cluster afin de réaliser une gestion complète des angles morts. La ONV-IPS38168FM suit la conception et les matériaux industriels de produit, et la coquille d'alliage d'aluminium augmente la représentation de dissipation thermique. Il a une excellente adaptabilité de l'environnement industriel (y compris la stabilité mécanique, l'adaptabilité de l'environnement climatique et l'adaptabilité de l'environnement électromagnétique). Il répond aux besoins de divers environnements industriels d'application d'Ethernet et convient à établir les réseaux économiques, efficaces, stables, et fiables de communication dans les scénarios industriels tels que le transport intelligent, le transport ferroviaire, l'industrie de l'énergie, l'exploitation, le pétrole, l'expédition, la métallurgie, et la construction d'énergie verte.
CARACTÉRISTIQUE
Plein port de gigabit, port de fibre de la liaison montante SFP + 1/10G
◇L'expédition non bloquante de fil-vitesse de soutien.
◇Appui duplex basé sur IEEE802.3x et semi-duplex basé dessusBAckpressure.
◇Le port Ethernet de soutien et la combinaison de port de SFP, qui permet à des utilisateurs de construire avec souplesse la mise en réseau pour répondre aux besoins de divers scénarios.
Forte capacité de traitement des affaires

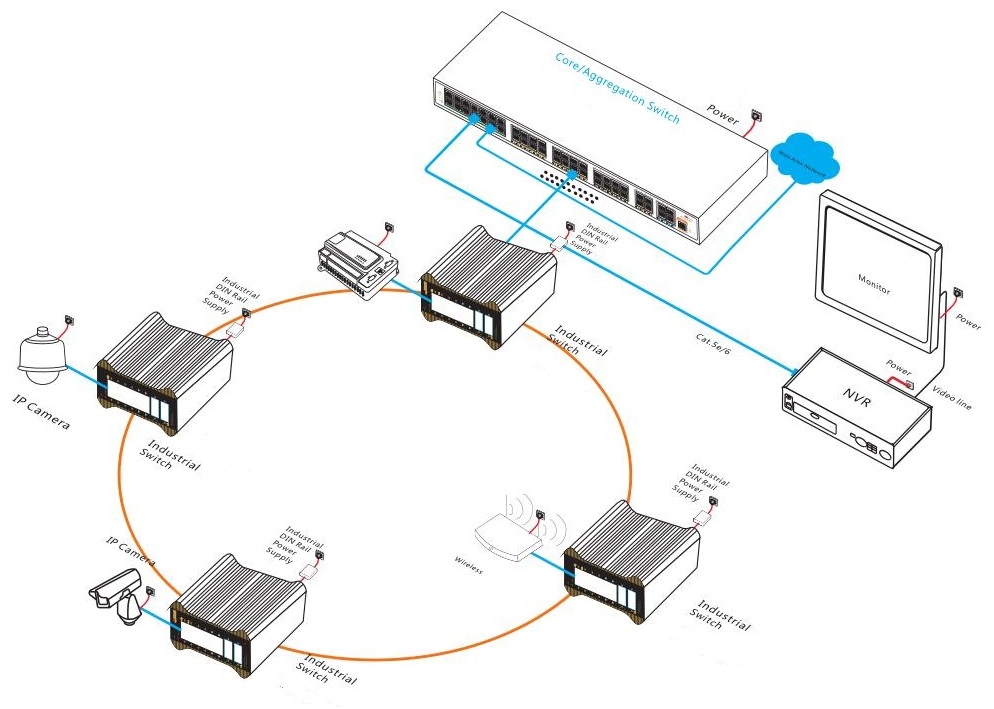

◇Soutenez le réseau d'anneau d'ERPS et STP/RSTP/MSTP pour éliminer des boucles de la couche 2 et pour réaliser la sauvegarde de lien.
◇Soutenez IEEE802.1Q VLAN, les utilisateurs peuvent avec souplesse diviser VLAN, la voix VLAN, et la configuration de QinQ selon leurs besoins.
◇Soutenez l'agrégation statique et dynamique pour augmenter effectivement la bande passante de lien, réalisez l'équilibrage de charge, la sauvegarde de lien, et améliorez la fiabilité de lien.
◇Soutenez QoS, basé sur port, 802.1P, et DSCP-basé trois modes prioritaires et quatre algorithmes de planification de file d'attente: Equ, SP, WRR, et SP WRR.
◇Prise en charge de l'ACL pour filtrer les paquets de données en configurant les opérations de traitement de règles et les autorisations de temps correspondantes, et fournir des stratégies de contrôle d'accès de sécurité flexibles.
◇Soutenir le protocole multicast IGMP V1/V2 et IGMP Snooping répond aux besoins de la vidéosurveillance multi-terminal haute définition et de l'accès à la vidéoconférence.
Sécurité
◇Isolement portuaire et contrôle des tempêtes.
◇IP MAC port VLAN quadruple combinaison flexible fonction de liaison.
◇L'authentification 802.1X fournit des fonctions d'authentification pour les ordinateurs LAN et contrôle l'état d'autorisation des ports contrôlés en fonction des résultats d'authentification.
Stable et fiable
◇CCC, CE, FCC et RoHS.
◇Le panneau convivial peut montrer l'état de dispositif par l'indicateur de LED de PWR, de SYS, de lien, et de L/A.
◇Faible consommation d'énergie, pas de ventilateur, coque en aluminium, excellente dissipation thermique pour assurer le fonctionnement stable du commutateur.
Gestion O & M facile
◇Prend en charge la surveillance CPU, la surveillance de la mémoire, la détection Ping et la détection de longueur de câble.
◇HTTPS, SSLV3, SSHV1/V2 et d'autres méthodes de cryptage sont plus sécurisés dans la gestion.
◇RMON, le log système, et les statistiques de trafic de port sont commodes pour l'optimisation et la transformation de réseau.
◇LLDP est pratique pour le système de gestion de réseau pour interroger et juger l'état de communication de la liaison.
◇Diverses méthodes de gestion et de maintenance telles que la gestion de réseau Web, la ligne de commande CLI (Console, Telnet), SNMP (V1/V2/V3), Telnet, etc.

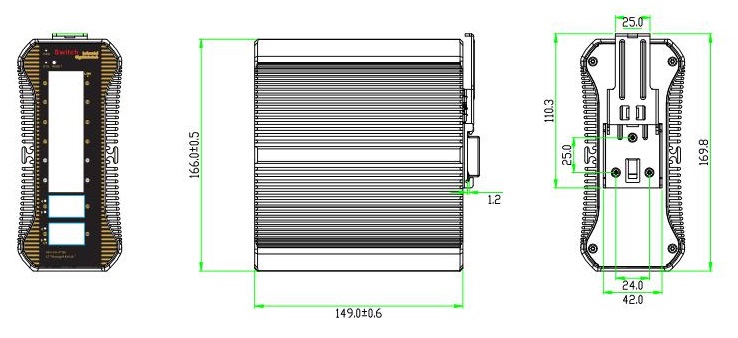

DIMENSION
INFORMATIONS SUR LA COMMANDE
|
Modèle |
Description |
Alimentation électrique recommandée |
|
ONV-IPS38168FM |
L3 géré industriel EThernetCommutateur de fibre avec12Ports RJ45 de * 10/100/1000M et 4*1/10G ports de fente de la liaison montante SFP +.Il soutient la double entrée d'alimentation CC et le montage sur rail DIN. |
24V/36W |
|
Remarque:Le module optique et l'alimentation ne sont pas inclus et doivent être achetés. |
||
LISTE D'EMBALLAGE
|
Liste d'emballage |
Contenu |
Qté |
Unité |
|
16-Liaison montante L3 du port 10GCommutateur industriel géré d'Ethernet |
1 |
ENSEMBLE |
|
|
Ligne RJ45-DB9 |
1 |
PC |
|
|
Guide de l'utilisateur |
1 |
PC |
|
|
Carte de garantie |
1 |
PC |
MODULE OPTIQUE
|
Produit |
Modèle |
Description |
Unité |
|
Module 1.25G optique
|
2630-G |
Module optique industriel de SFP, 1.25G double fibre multimode 850nm, distance de transmission: 550m, interface de LC. Prend en charge la fonction DDM et branchement à chaud. |
PC |
|
Référence: 2632-G |
Module optique industriel de SFP, 1.25G double fibre monomode 1310nm, distance de transmission: 20km, interface de LC. Prend en charge la fonction DDM et branchement à chaud. |
PC |
|
|
Référence: 2612-T-G |
Module optique industriel de SFP, fibre 1,25G simple monomode TX1310nm/ RX1550nm, distance de transmission: 20km, interface de LC. Prend en charge la fonction DDM et branchement à chaud. |
PC |
|
|
Référence: 2613-R-G |
Module optique industriel de SFP, fibre 1,25G simple monomode TX1550nm/ RX1310nm, distance de transmission: 20km, interface de LC. Prend en charge la fonction DDM et branchement à chaud. |
PC |
|
|
Référence: 2612-T-SC-G |
Module optique industriel de SFP, 1.25G fibre simple monomode TX1310nm/ RX1550nm, distance de transmission: 20km, interface de Sc. Prend en charge la fonction DDM et branchement à chaud. |
PC |
|
|
Référence: 2613-R-SC-G |
Module optique industriel de SFP, fibre 1.25G simple monomode TX1550nm/ RX1310nm, distance de transmission: 20km, interface de Sc. Prend en charge la fonction DDM et branchement à chaud. |
PC |
|
|
10G Module optique
|
6630-G |
Module optique industriel de SFP +, 10G double fibre multimode 850nm, distance de transmission: 300m, interface de LC. Prend en charge la fonction DDM et branchement à chaud. |
PC |
|
7832-G |
Module optique industriel de SFP +, 10G double fibre monomode 1310nm, distance de transmission: 20km, interface de LC. Prend en charge la fonction DDM et branchement à chaud. |
PC |
|
|
7832-33-G |
Module optique industriel de SFP +, fibre 10G simple monomode TX1330nm/ RX1270nm, distance de transmission: 20km, interface de LC. Prend en charge la fonction DDM et branchement à chaud. |
PC |
|
|
7832-27-G |
Module optique industriel de SFP +, 10G fibre simple monomode TX1270nm/ RX13300nm, distance de transmission: 20km, interface de LC. Prend en charge la fonction DDM et branchement à chaud. |
PC |
POWER FOURNITURE
|
Produit |
Modèle |
Description |
Unité |
|
Alimentation d'énergie industrielle de rail de 36W DIN |
GWS-DP36-24 |
Rail DIN 36W ensemble unique d'alimentation de sortie Tension d'entrée: AC100V ~ 240V 50-60Hz, 0.56A Tension de sortie: DC24V, 1.5A Température de fonctionnement: -40 ℃ à + 70 ℃ |
PC |
PRODUIT CONNEXE
|
Modèle |
Description |
|
ONV-Référence: IPS33168FM |
L2 + a contrôlé le commutateur industriel de fibre d'Ethernet avec les ports RJ45 de 8*10/100/1000M et les ports de fibre de SFP de liaison montante de 8*100/1000M. Il soutient la double entrée d'alimentation CC et le montage sur rail DIN. |
|
ONV-Référence: IPS33168FM-4GF |
L2 + a contrôlé le commutateur industriel de fibre d'Ethernet avec les ports RJ45 de 12*10/100/1000M et les ports de fibre de SFP de liaison montante de 4*100/1000M. Il soutient la double entrée d'alimentation CC et le montage sur rail DIN. |
|
ONV-Référence: IPS33248FM |
L2 + a contrôlé le commutateur industriel de fibre d'Ethernet avec les ports RJ45 de 12*10/100/1000M et les ports de fibre de SFP de liaison montante de 12*100/1000M. Il soutient la double entrée d'alimentation CC et le montage sur rail DIN. |
|
ONV-Référence: IPS33248FM-4GF |
L2 + a contrôlé le commutateur industriel de fibre d'Ethernet avec les ports RJ45 de 20*10/100/1000M et les ports de fibre de SFP de liaison montante de 4*100/1000M. Il soutient la double entrée d'alimentation CC et le montage sur rail DIN. |
|
ONV-Référence: IPS36248FM |
L2 + a contrôlé le commutateur industriel de fibre d'Ethernet avec des ports RJ45 de 12*10/100/1000M et des ports de fibre de SFP de liaison montante de 8*100/1000M et des ports de fibre de la liaison montante SFP + de 4*1/10G. Il soutient la double entrée d'alimentation CC et le montage sur rail DIN. |
|
ONV-Référence: IPS38248FM |
L3 a contrôlé le commutateur industriel de fibre d'Ethernet avec les ports RJ45 de 12*10/100/1000M et les ports de fibre de SFP de liaison montante de 8*100/1000M et les ports de fibre de la liaison montante SFP + de 4*1/10G. Il soutient la double entrée d'alimentation CC et le montage sur rail DIN. |
SPÉCIFICATION TECHNIQUE
|
Modèle |
ONV-IPS38168FM |
|
InterfaceCHaracteristics |
|
|
FixePORT |

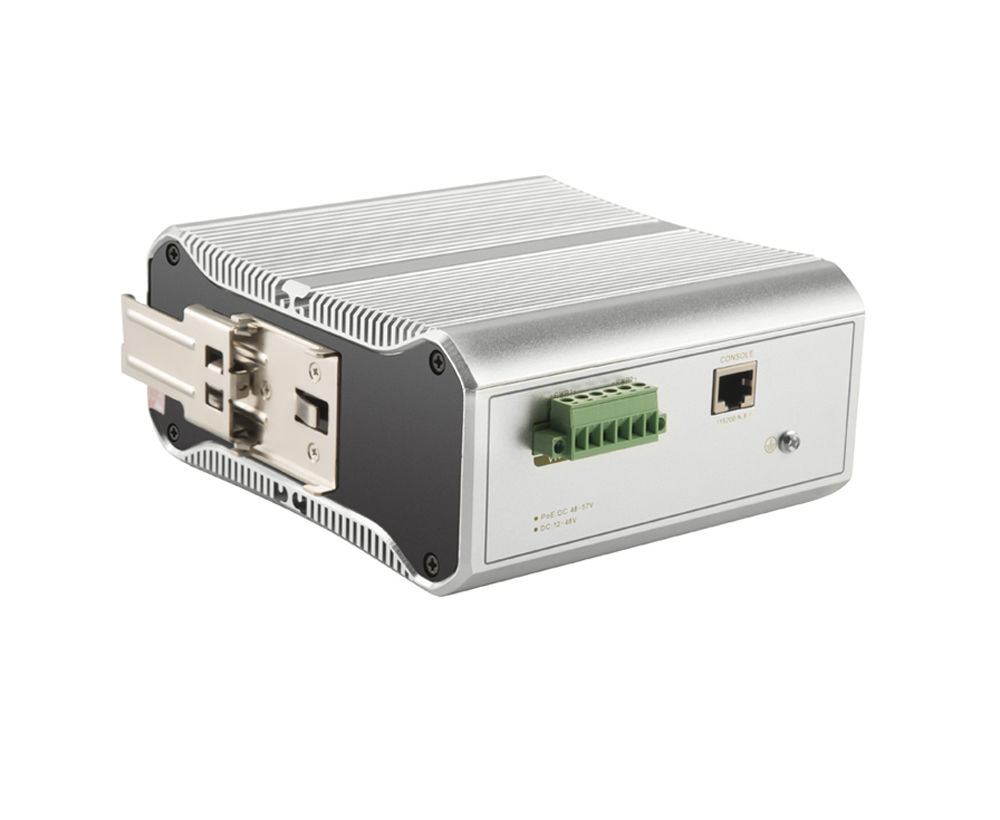

Port de commutateur d'alarme de mise hors tension (DÉFAUT) Ports de fibre de SFP de la liaison montante 4*1/10G (données) 12*10/100/1000Base-T RJ45 ports (données) 2 ensemble de V, ports V-redondants d'alimentation CC (terminal de Phoenix de 6 bornes) |
|
Port Ethernet |
Auto-détection de soutien 10/100/1000Base-T du port 1-12, auto-adaptation complètement/semi-duplex de MDI/ MDI-X |
|
Transmission à paire torsadée |
10BASE-T: Cat3,4,5 UTP (≤ 100 mètres) 100BASE-TX: Cat5 ou plus tard UTP (≤ 100 mètres) 1000BASE-T: Cat5e ou plus tard UTP (≤ 100 mètres) |
|
Port de fibre optique |
Port de fibre optique de 1/10G SFP, défaut aucun incluent le module optique(Module optique monomode/multimode, simple fibre/double fibre facultatif. LC) |
|
Extension du port SFP |
Expansion et mise en réseau de module optique de Turbo overclocking 2.5G |
|
OptiqueCâble/Distance |
Multi-mode: 850nm/ 0-500M,850nm/ 0-300M (10G) Monomode: 1310nm/ 0-40Km, 1550nm/ 0-120Km |
|
Paramètre de puce |
|
|
Type de gestion de réseau |
L3 |
|
Protocole réseau |
IEEE802.3 10BASE-T,IEEE802.3i 10Base-T,IEEE802.3u 100Base-TXIEEE802.3ab 1000Base-T,IEEE802.3z 1000Base-X IEEE802.3Ae10GBase-LR/SR,IEEE802.3x |
|
Mode de transmission |
Store et Forward(Vitesse de fil complète) |
|
Capacité de commutation |
176Gbps(Non bloquant) |
|
Expédition Taux @ 64 octet |
77.38Mpps |
|
CPU |
500MHz |
|
DRAM |
2G |
|
FLASH |
128M |
|
MAC |
32K |
|
Mémoire tampon |
32M |
|
JumboFRame |
9.6K |
|
LEDIndicateur |
Système:SYS(En)GReen (Reen),Réseau: Lien(En)YEllow),FPort iber: L/A(En)GReen (Reen) |
|
Réinitialiser l'interrupteur |
Oui,Appuyez et maintenezReEnsembleCommutez pendant 10s et relâchez-le pour restaurer les réglages d'usine |
|
Alimentation électrique |
|
|
WOrkingVOltage |
DC12-48V6,Terminal industriel de Phoenix de Pin, protection d'anti-inverse de soutien. |
|
Consommation de puissance |
Veille<16W,Chargement complet<28W |
|
Alimentation électrique |
Non, facultatif24V/36WAlimentation électrique industrielle |
|
Paramètre physique |
|
|
Opération TEMP/Humidité |
-40~+80°C,5%~90% RHSans condensation |
|
TEMP/Humidité de stockage |
-40~+85 °C,5%~95% RHSans condensation |
|
Dimension(L * W * H) |
166*150*75mm |
|
Poids net/brut |
1,8 kg/2,1 kg |
|

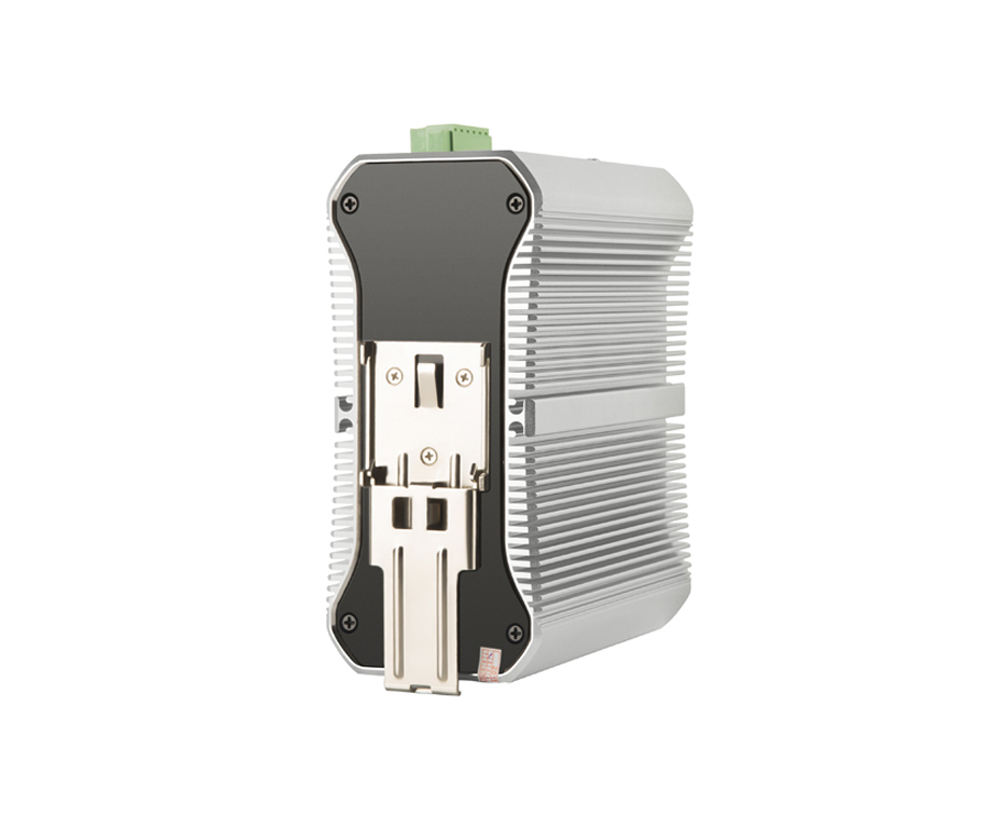

Installation |
Bureau, 35mmDINRAIL |
|
Certification et garantie |
|
|
Protection contre la foudre |
Niveau de protection: IP40 Protection contre la foudre: 6KV 8/20us IEC61000-4-3 (RS):10 V/m (80 ~ 1000MHz) FCC partie 15/CISPR22 (EN55022): Classe B IEC61000-6-2 (Norme industrielle commune) IEC61000-4-9 (champ magnétique pulsé):1000A/m IEC61000-4-10 (oscillation amortie): 30A/m, 1MHz IEC61000-4-12/18 (onde de choc): CM 2.5kV, DM 1kV IEC61000-4-4(EFT): Câble d'alimentation: ± 4kV, câble de données: ± 2kV IEC61000-4-16 (transmission de Commun-mode): 30V, 300V, 1s IEC61000-4-2 (ESD): décharge de contact de ± 8kV, décharge d'air de ± 15kV IEC61000-4-6 (transmission de radiofréquence): 10V(150kHz ~ 80MHz) IEC61000-4-8 (champ magnétique de fréquence de puissance):100A/m, 1000A/m,1s-3s IEC61000-4-5 (montée subite): Câble d'alimentation: CM ± 4kV/ DM ± 2kV, câble de données: ± 4kV |
|
Propriétés mécaniques |
IEC60068-2-6 (anti vibration),IEC60068-2-32 (chute libre),IEC60068-2-27 (anti-choc) |
|
Certification |
Ccc, marque de la CE, message publicitaire, EN62368-1 de CE/LVD, classe B, RoHS de la pièce 15 de FCC |
|
Garantie |
5 ans, entretien perpétuel. |
|
Fonctionnalité de gestion réseau |
|
|
Interface |
IEEE802.3X (duplex intégral) Protection de la température du portRéglage Pas de port de connexion automatique de sommeil Réglage de l'économie d'énergie Port vert Ethernet Contrôle de la tempête de diffusion basé sur la vitesse du port Diagnostic numérique en temps réel optique du port DDMI de SFP La limite de vitesse du flux de message dans le port d'accès, la taille des particules mini est de 64Kbps. |
|
LAyer3Caractéristiques |
Routage IPV4 à coût égal Protocole NG, max 1000 entrées Protocole ARP, max 1000 entrées IPV4/IPV6 VRRP, groupe maximum est 255 Pingv6, Telnetv6, TFTPv6, DNSv6, ICMPv6 Appui d'interface d'IPV4/IPV6 VLANIF jusqu'à 128 Route statique IPV4/IPV6/La route par défaut prend en charge jusqu'à 128 entrées Fonction de gestion du réseau L3, gestion de double-pile IPV4/IPV6 Routage dynamique IPV4, RIPv1/v2, OSPFv2, BGP4 , 4000 entrées de routage Routage dynamique IPV6 OSPFv3, BGP , RIPng, gestion IPV6, 1000 entrées de routage L3 routage et expédition, communication de soutien entre différents segments de réseau et VLAN différent |
|
VLAN |
Configuration de port d'Access, tronc, hybride. VLAN basé sur le MAC, VLAN basé sur le protocole Voix VLAN, configuration de QinQ,4K VLAN basé sur le port, IEEE802.1q |
|
PortAGgrégation |
LACP, Agrégation statique Max8Groupes d'agrégation et 8 ports par groupe. |
|
Spanning Arbre |
STP (IEEE802.1d), RSTP (IEEE802.1w), MSTP (IEEE802.1s) |
|
Protocole de réseau en anneau industriel |
G.8032 (ERPS), temps de récupération inférieur à 20ms 250 anneaux tout au plus, Max 250 appareils par anneau. |
|
Multidiffusion |
MLD Snooping v1/v2,Multidiffusion VLAN IGMP Snooping v1/v2, 1024 groupes de multidiffusion maximum, déconnexion rapide |
|
Mise en miroir du port |
Mise en miroir de données bidirectionnelle basée sur le port |
|
QoS |
Algorithme de planification de file d'attente (SP, WRR, SP WRR) Limitation de débit basée sur le débit, redirection basée sur le flux Filtrage de paquets basé sur l'écoulement, files d'attente 8 * Output de chaque port Cartographie prioritaire 802.1p/ DSCP, Diff-Serv QoS, Marque de priorité/Remarque |
|
ACL |
Distribution d'ACL basée sur le port et le VLAN L2-L4 la fonction de filtrage de paquet, assortissant le premier message de 80 octets, et fournit des définitions d'ACL basées sur l'adresse MAC de source, l'adresse MAC de destination, l'adresse IP de source, l'adresse IP de destination, le type de protocole IP, le port de TCP/UDP, la gamme de port de TCP/UDP, le VLAN, etc. |
|
Sécurité |
Authentification basée sur port IEEE802.1X SSL garantit la sécurité de la transmission des données Fonction de liaison de quadruple des ports de MAC VLAN d'IP Limite d'apprentissage d'adresse MAC, trou noir d'adresse MAC Anti attaque DoS, suppression de message de diffusion de port Gestion hiérarchique des utilisateurs et protection par mot de passe SSH 2.0 fournit un canal crypté sécurisé pour la connexion utilisateur Mécanisme de sauvegarde des données de l'hôte, fonction de détection d'intrusion ARP Isolement de port, garde de source d'IP, fonction de limite de vitesse de message d'ARP IP Source Guard fonction, AAA & RADIUS & TACACS certification |
|
DHCP |
Client DHCP,Surveillance DHCP,DHCPServeur,DHCPRelais |
|
Gestion |
Gestion du réseau Web (https) Protocole de découverte de la couche de liaison (LLDP) Affichage du statut d'utilisation instantanée du CPU Horloge NTP, restauration en un clic, SNMP V1/V2/V3 Vérification de l'état du câble, détection Ping, journal de travail du système Gestion de cluster de la plateforme NMS ONV (SNMP LLDP) Configuration de la ligne de commande Console/ AUX Modem/ Telnet/ CLI FTP, TFTP, Xmodem, téléchargement de fichier SFTP et gestion des téléchargements |
|
Système |
Navigateur Web: Mozilla Firefox 2.5 ou supérieur, Google Chrome V42 ou supérieur, câble Ethernet Cat5 et supérieur TCP/IP, adaptateur réseau et système d'exploitation réseau (tel que Microsoft Windows, Linux, Mac OS X) installés sur chaque ordinateur dans le câble Ethernet réseau Cat5 et supérieur |
