Commutateur industriel d'Ethernet de 10/100M 8-port

Modèle： ONV-IPS31084F

Commutateur industriel Unmanaged d'Ethernet avec des ports RJ45 de 6*10/100M et des ports de fibre de Sc de liaison montante de 2*155M (double module optique unimodal de la fibre 1310nm /20km). Il peut prendre en charge la double entrée d'alimentation CC et le montage sur rail DIN.

Je veux faire une enquête

Aperçu
Spécification technique

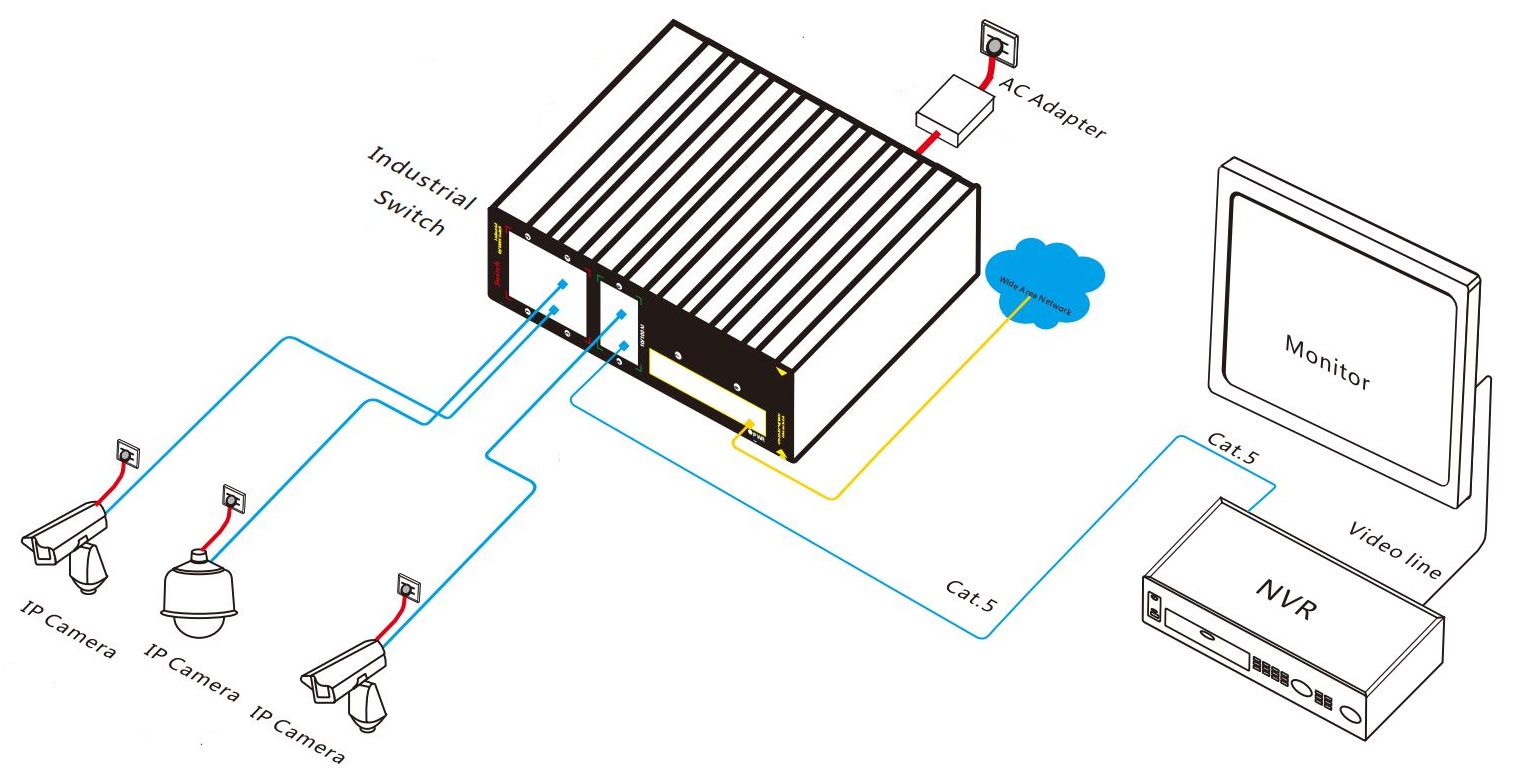

Application
Documents
Produits connexes

APERÇU

Le ONV-IPS31084F est un 10/100MICommutateur ndustrial de fibre d'Ethernet indépendamment développé par ONV. Il a les ports RJ45 adaptatifs de 6*10/100M et les ports de fibre de Sc de 2*155M.Chaque port peut soutenir la pleine expédition de ligne-débit.

La ONV-IPS31084F a l'excellente adaptabilité d'environnement de champ industriel (stabilité mécanique, adaptabilité de climat, adaptabilité d'environnement électromagnétique, etc.). Il convient aux scènes industrielles telles que le transport intelligent, le transit ferroviaire, l'industrie de l'énergie, l'exploitation minière, le pétrole, l'expédition, la métallurgie et la construction d'énergie verte pour former un réseau de communication rentable, stable et fiable.Mode non géré, plug and play, pas de configuration, facile à utiliser.

CARACTÉRISTIQUE

Accès 10/100M, Ethernet rapide

◇Transmission non bloquante de vitesse de fil de soutien

◇Appui duplex basé sur IEEE802.3x et semi-duplex basé sur la contre-pression

◇SUpport10/100M RJ45PortEtSc de 155MCombinaison de port fibre, qui permet aux utilisateurs de construire avec souplesse la mise en réseau pour répondre aux besoins de divers scénarios.

Stable et fiable

◇CCC, CE, FCC, RoHS.

◇Le panneau convivialPeut montrer l'état de dispositif par l'indicateur de LED de PWREtLien.

◇Faible consommation d'énergie,Pas de ventilateur, Coquille en aluminium, et excellente dissipation thermique pour assurer l'opération stable du commutateur.

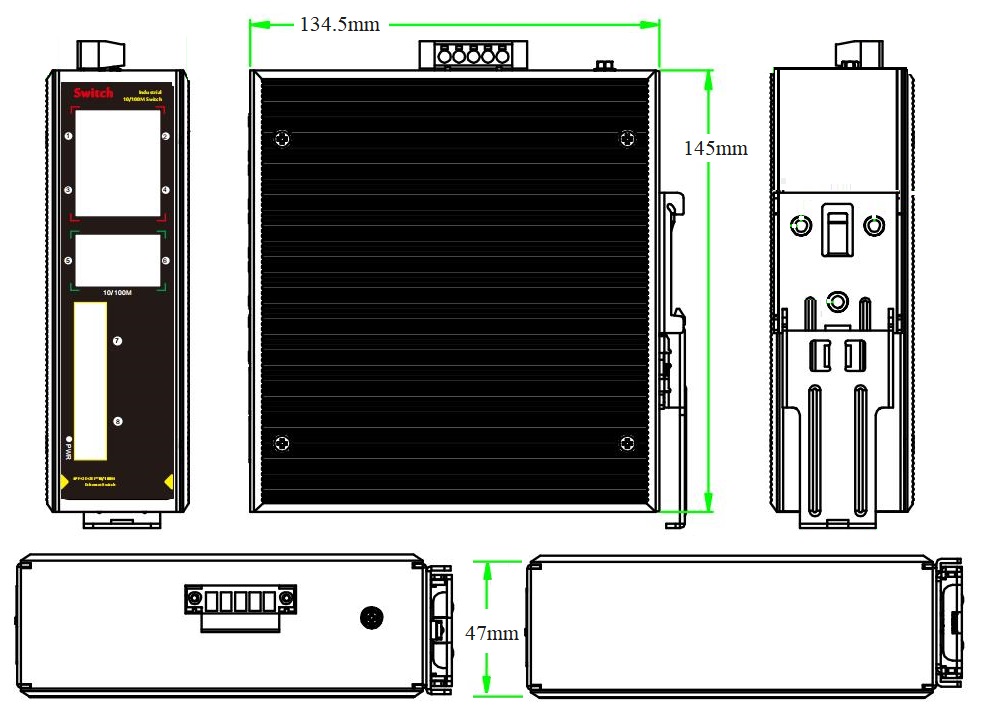

DIMENSION

INFORMATIONS SUR LA COMMANDE

Modèle	Description	RecommandéPOwerSUpply
ONV-IPS31084F	Commutateur industriel Unmanaged d'Ethernet avec des ports RJ45 de 610/100M et des ports de fibre de Sc de liaison montante de 2155M (double module optique unimodal de la fibre 1310nm /20km). Il peut prendre en charge une double entrée d'alimentation CC et un montage sur rail DIN.	24V/24W
ONV-IPS31084F-M	Commutateur industriel Unmanaged d'Ethernet avec les ports RJ45 de 610/100M et les ports de fibre de Sc de liaison montante de 2155M (module optique de la double fibre 850nm /0.5km ou 1310nm /2km multimode). Il peut prendre en charge une double entrée d'alimentation CC et un montage sur rail DIN.	24V/24W
ONV-IPS31084F-A	Commutateur industriel Unmanaged d'Ethernet avec les ports RJ45 de 610/100M et les ports de fibre de Sc de liaison montante de 2155M (module optique de fibre simple unimodal de 1310nm /20km). Il peut prendre en charge une double entrée d'alimentation CC et un montage sur rail DIN.	24V/24W
ONV-IPS31084F-B	Commutateur industriel Unmanaged d'Ethernet avec les ports RJ45 de 610/100M et les ports de fibre de Sc de liaison montante de 2155M (module optique unimodal de fibre simple de 1550nm /20km). Il peut prendre en charge une double entrée d'alimentation CC et un montage sur rail DIN.	24V/24W
Remarque:L'alimentation n'est pas incluse et doit être achetée.

LISTE D'EMBALLAGE

Liste d'emballage	Contenu	Qté	Unité
	Commutateur industriel de fibre d'Ethernet de 8-port 10/100M	1	ENSEMBLE
	Guide de l'utilisateur	1	PC
	Carte de garantie	1	PC

POWER FOURNITURE

Produit

Modèle

Description

Unité

Alimentation d'énergie industrielle de rail de 24W DIN

GWS-DP24-24

Le rail 24W DIN choisissent l'ensemble d'alimentation de puissance de sortie

Tension d'entrée: AC100V ~ 240V 50-60H, 0.35A

Tension de sortie: DC24V, 1.0A

Température de fonctionnement: -40 ℃ à + 70 ℃

PRODUIT CONNEXE

Modèle

Description

ONV-IPS31004F

Commutateur industriel Unmanaged d'Ethernet avec les ports RJ45 de 4*10/100M et le port de fibre de Sc de liaison montante de 1*155M (double module optique unimodal de fibre de 1310nm /20km). Il peut prendre en charge une double entrée d'alimentation CC et un montage sur rail DIN.

ONV-IPS31128FB

Commutateur industriel Unmanaged de fibre d'Ethernet avec les ports RJ45 de 8*10/100M et les ports RJ45 de 2*10/100/1000M et les ports de fibre de 2*1000M SFP. Il peut prendre en charge une double entrée d'alimentation CC et un montage sur rail DIN.

SPÉCIFICATION TECHNIQUE

Modèle	ONV-IPS31084F
Caractéristiques d'interface
FixePOrt	Ports de fibre SC de liaison montante 2155M (données) 610/100Base-TX RJ45 ports (données/puissance) 2 ensembles V, ports d'alimentation CC redondants en V (terminal Phoenix 5P)
Port Ethernet	Port 1-6 peut prendre en charge la détection automatique 10/100Base-T(X), full/semi-duplex MDI/ MDI-X auto-adaptation
Paire torsadée Transmission	10BASE-T: Cat3,4,5 UTP (≤ 100 mètres) 100BASE-TX: Cat5e ou UTP ultérieur (≤ 100 mètres)
Port de fibre optique	Le module optique par défaut est une double fibre monomode 20km, port SC (Fibre monomode en option et module optique à double fibre multimode)
Câble optique/Distance	Multi-mode: 850nm/ 0-500m, 1310nm/0-2km, mode unique: 1310nm/0-40km, 1550nm/ 0-120km
Paramètre de puce
Protocole réseau	IEEE 802.3 10BASE-T,IEEE 802.3i 10Base-T,IEEE 802.3u 100Base-TX,IEEE 802.3UBase 100-FX,IEEE 802.3x
Mode de transfert	Stocker et en avant (vitesse de fil complet)
Capacité de commutation	1.6Gbps (non bloquant)
Expédition Taux @ 64 octet	1.19Mpps
MAC	1K
Mémoire tampon	768K
JumboFRamé	1632 octet
LED Indicateur	Puissance: PWR (vert), Réseau: Lien (jaune), Port fibre: L/A (vert)
Alimentation électrique
WOrkingVOltage	DC12-48V, 5P terminal industriel Phoenix, protection anti-retour de soutien.
Consommation de puissance	Veille<4W,Pleine charge<8W
Alimentation électrique	Non, facultatif24V24W Alimentation électrique industrielle
Paramètre physique
Opération TEMP/humidité	-40 ~ + 80 °C, 5% ~ 90% HR sans condensation
Stockage TEMP/Humidité	-40 ~ + 85 °C, 5% ~ 95% HR sans condensation
Dimension(L * W * H)	145134.547mm
Poids net/brut	0.7Kg/0.9Kg
Installation	Bureau, 35mm DIN Rail
Certification et garantie
Protection contre la foudre	Niveau de protection: IP40 Protection contre la foudre: 6KV 8/20us IEC61000-4-3 (RS):10 V/m (80 ~ 1000MHz) FCC Partie 15/CISPR22 (EN55022): Classe B IEC61000-6-2 (norme industrielle commune) IEC61000-4-9 (champ d'aimant pulsé): 1000A/m IEC61000-4-10 (oscillation amortie): 30A/m 1MHz IEC61000-4-12/18 (onde de choc): CM2.5kV, DM1kV IEC61000-4-4(EFT): Câble d'alimentation: ± 4kV, câble de données: ± 2kV IEC61000-4-16 (transmission en mode commun): 30V, 300V, 1s IEC61000-4-2 (ESD): Décharge de contact ± 8kV, décharge d'air ± 15kV IEC61000-4-6 (transmission de fréquence radio): 10V(150kHz ~ 80MHz) IEC61000-4-8 (champ magnétique de fréquence de puissance): 100A/m, 1000A/m, 1s-3s IEC61000-4-5 (Surge): Câble d'alimentation: CM ± 4kV/ DM ± 2kV, câble de données: ± 4kV
Propriétés mécaniques	IEC60068-2-6 (anti vibration), IEC60068-2-27 (antichoc), IEC60068-2-32 (chute libre)
Certification	CCC, marquage CE, commercial, EN62368-1 CE/LVD, FCC Partie 15 Classe B, RoHS
Garantie	5 ans, entretien à vie.
