Le ONV-IPS33108F est un commutateur industriel de fibre d'Ethernet de gigabit indépendamment développé par ONV. Il est conçu pour répondre aux champs et aux systèmes industriels et peut fonctionner de manière stable pendant une longue période dans des environnements difficiles. Il a 8* Ports RJ45 adaptatifs de 10/100/1000M et ports de fibre de la liaison montante SFP de 2*1000M. Chaque port peut soutenir la pleine expédition de ligne-débit.
LeONV-IPS33108FA l'excellente adaptabilité d'environnement de champ industriel (stabilité mécanique y compris, adaptabilité de climat, adaptabilité d'environnement électromagnétique, etc.). Il convient aux scènes industrielles telles que le transport intelligent, le transit de rail, l'énergie électrique, l'exploitation, la métallurgie, et la construction d'énergie verte pour former un réseau de communication rentable et stable. Modèle non géré, plug and play, pas de configuration, facile à utiliser.
CARACTÉRISTIQUE
Accès de ligne-vitesse de gigabit, port de la liaison montante SFP
◇L'expédition non bloquante de fil-vitesse de soutien.
◇Appui duplex basé sur IEEE802.3x et semi-duplex basé dessusBAckpressure.
◇SoutienPort Gigabit RJ45 et port fibre SFP pour répondre aux exigences de mise en réseau de divers scénarios.
STableauANdREliable
◇CCC,CE, FCC, RoHS.
◇Le panneau convivial peut montrer le statut de dispositif par l'indicateur de LED de PWREtLien.
◇Faible consommation d'énergie,NonVentilateur, coque en aluminium,EtExcellente dissipation thermique pour assurer le fonctionnement stable du commutateur.

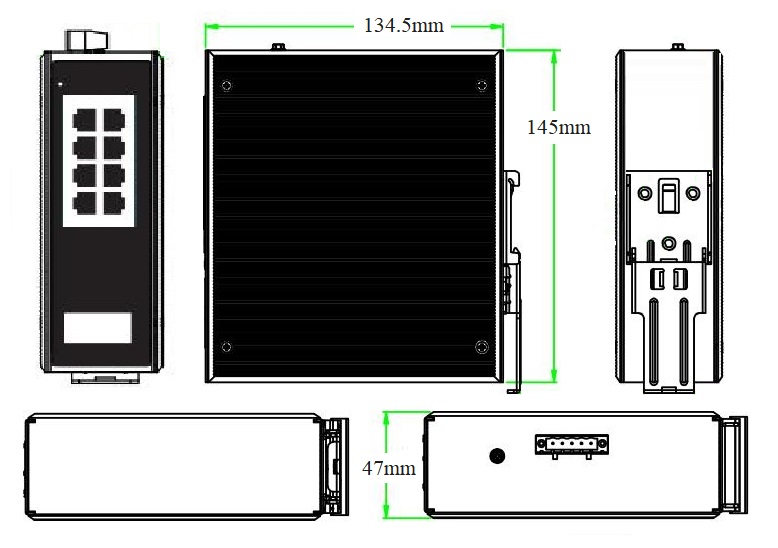

DIMENSION
INFORMATIONS SUR LA COMMANDE
|
Modèle |
Description |
Alimentation électrique recommandée |
|
ONV-IPS33108F |
Commutateur industriel Unmanaged de fibre d'Ethernet avec les ports RJ45 de 8*10/100/100M et la fibre de SFP de liaison montante de 2*1000MPortS. Il peut prendre en charge une double entrée d'alimentation CC et un montage sur rail DIN. |
24V/24W |
|
Remarque:L'alimentation et le module optique ne sont pas inclus et doivent être achetés. |
||
LISTE D'EMBALLAGE
|
Liste d'emballage |
Contenu |
Qté |
Unité |
|
Commutateur industriel d'Ethernet de gigabit de 10 ports |
1 |
ENSEMBLE |
|
|
Guide de l'utilisateur |
1 |
PC |
|
|
Carte de garantie |
1 |
PC |
MODULE OPTIQUE
|
Produit |
Modèle |
Description |
Unité |
|
1.25G OptiqueModule
|
2630-G |
Module optique industriel de SFP, 1.25G double fibre multimode 850nm, distance de transmission: 550m, interface de LC, fonction de soutiens DDM et branchement chaud. |
PC |
|
Référence: 2632-G |
Module optique industriel de SFP, 1.25G double fibre monomode 1310nm, distance de transmission: 20km, interface de LC, fonction de soutiens DDM et branchement chaud. |
PC |
|
|
Référence: 2612-T-G |
Module optique industriel de SFP, fibre 1,25G simple monomode TX1310nm/ RX1550nm, distance de transmission: 20km, interface de LC, fonction de soutiens DDM et branchement chaud. |
PC |
|
|
Référence: 2613-R-G |
Module optique industriel de SFP, fibre 1,25G simple monomode TX1550nm/ RX1310nm, distance de transmission: 20km, interface de LC, fonction de soutiens DDM et branchement chaud. |
PC |
|
|
Référence: 2612-T-G-SC |
Module optique industriel de SFP, fibre 1,25G simple monomode TX1310nm/ RX1550nm, distance de transmission: 20km, interface de Sc, soutient la fonction de DDM et le branchement chaud. |
PC |
|
|
2613-R-G-SC (en) |
Module optique industriel de SFP, fibre 1,25G simple monomode TX1550nm/ RX1310nm, distance de transmission: 20km, interface de Sc, fonction de soutiens DDM et branchement chaud. |
PC |
POWER FOURNITURE
|
Produit |
Modèle |
Description |
Unité |
|
Alimentation d'énergie industrielle de rail de 24W DIN |
GWS-DP24-24 |
Le rail 24W DIN choisissent l'ensemble d'alimentation de puissance de sortie Tension d'entrée: AC100V ~ 240V 50-60H, 0.35A Tension de sortie: DC24V, 1.0A Température de fonctionnement: -40 ℃ à + 70 ℃ |
PC |
|
Modèle |
ONV-IPS33108F |
|
Caractéristiques de l'interface |
|
|
FixePort |
8*10/100/1000Base-T RJ45 ports (données) 2 * ports de fibre de la liaison montante SFP de 1000Base-X (données) 2 ensembles V, port V-redondant d'alimentation CC (terminal du phénix 5P) |
|
Port Ethernet |
Appui 10/100/1000Base-T(X) auto-détection du port 1-8, plein/auto-adaptation semi-duplex de MDI/ MDI-X |
|
Transmission à paire torsadée |
10BASE-T: Cat3,4,5 UTP (≤ 100 mètreS) 100BASE-TX: Cat5 ou plus tard UTP (≤ 100 mètreS) 1000BASE-T: Chat5eOu plus tard UTP (≤ 100 mètreS) |
|
Port de fibre optique |
Port de fibre optique Gigabit, par défaut ne pas inclure le module optique (en option monomode/multi-mode, fibre unique/double fibre optique module. LC) |
|
Câble optique/Distance |
Multi-mode: 850nm/ 0-550m, Monomode: 1310nm/ 0-40km, 1550nm/ 0-120km |
|
Paramètre de puce |
|
|
Protocole réseau |
IEEE 802.3 10BASE-T, IEEE 802.3i 10Base-T, IEEE 802.3u 100Base-TX, IEEE 802.3ab 1000Base-T, IEEE 802.3z 1000Base-X, IEEE 802.3x |
|
Mode de transmission |
Stocker et avancer (pleine vitesse de fil) |
|
Capacité de commutation |
20Gbps (non-blocage) |
|
Taux de transmission @ 64 octet |
14,88 Mpps |
|
MAC |
8K |
|
Mémoire tampon |
4M |
|
Cadre Jumbo |
9.2K |
|
Indicateur de LED |
Puissance: PWR (Vert), Réseau: Lien, Lien/Acte (Jaune) |
|
Alimentation électrique |
|
|
Tension de travail |
DC12-48V, 5Terminal industriel de Phoenix de Pin, protection d'anti-inverse de soutien. |
|
Consommation de puissance |
Veille<8W,Chargement complet<20W |
|
Alimentation électrique |
Non, facultatif24V/24W alimentation industrielle |
|
Paramètre physique |
|
|
Opération TEMP/Humidité |
-40~+80°C,5%~90% RHSans condensation |
|
TEMP/Humidité de stockage |
-40~+85 °C,5%~95% RHSans condensation |
|
Dimension (L * W * H) |
145*134.5*47mm |
|
Poids net/brut |
0.9Kg/1.1Kg |
|

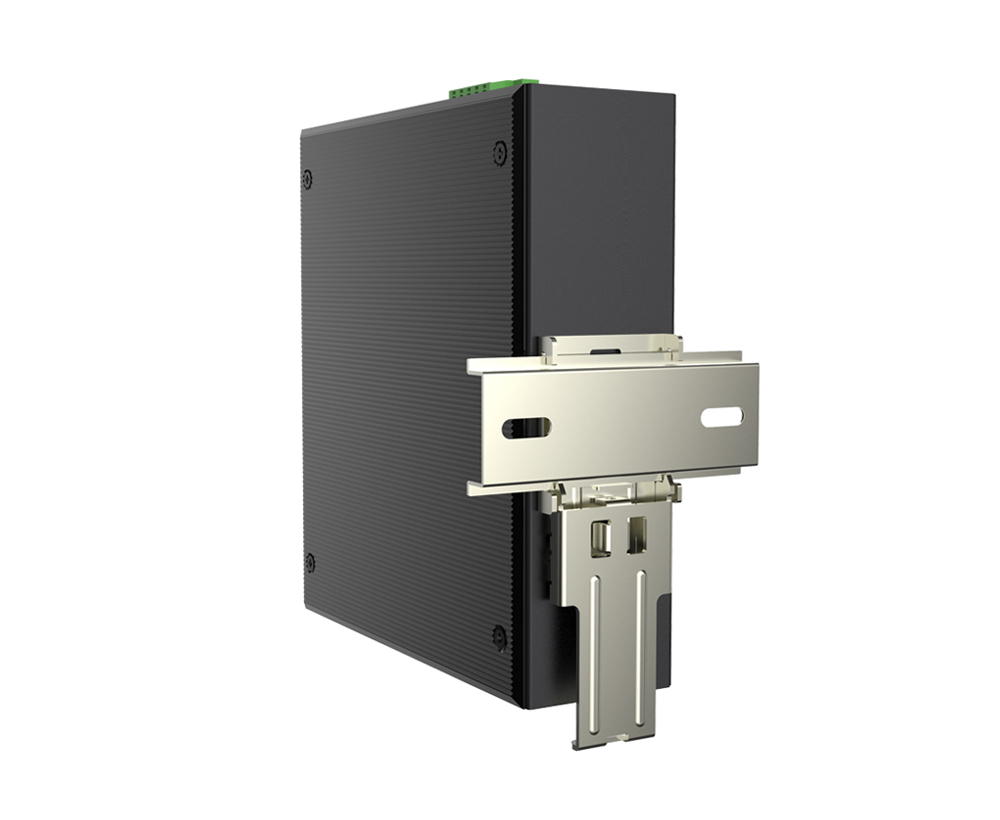

Installation |
Bureau, rail DIN de 35mm |
