La liaison montante 10-port L2 de gigabit a contrôlé le commutateur industriel d'Ethernet-Commutateur Ethernet industrie

La liaison montante 10-port L2 de gigabit a contrôlé le commutateur industriel d'Ethernet

Modèle： ONV-IPS31108FM

L2 a contrôlé le commutateur industriel d'Ethernet avec les ports RJ45 de 8*10/100M et les ports RJ45 de la liaison montante de 2*10/100/1000M et les ports combinés de fibre de la liaison montante SFP de 2*100/1000M. Il peut prendre en charge une double entrée d'alimentation DC et un montage sur rail DIN.

Je veux faire une enquête

Aperçu
Spécification technique

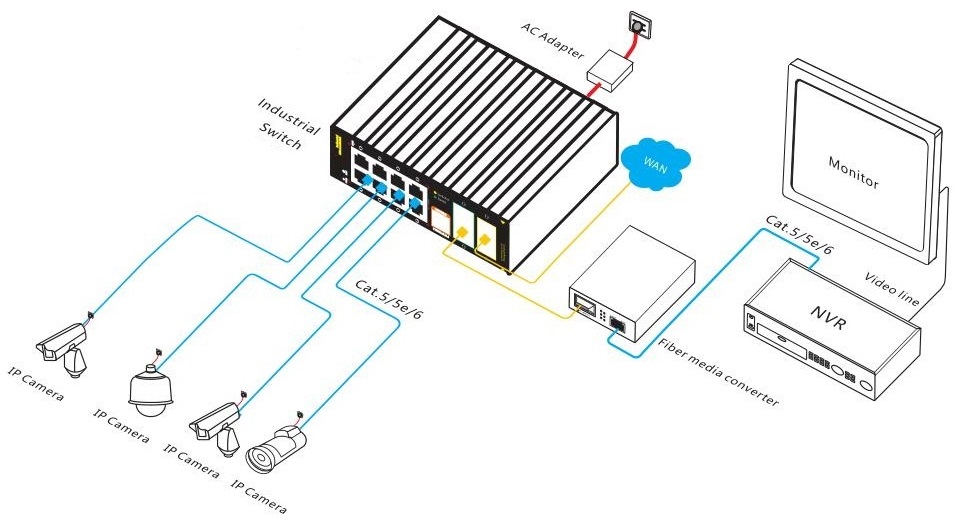

Application
Documents
Produits connexes

APERÇU

Le ONV-IPS31108FM est un commutateur Ethernet industriel géré par gigabit par liaison montante développé indépendamment par ONV. Il a8* 10/100Base-TXPorts RJ45 etPorts RJ45 de liaison montante 2*10/100/1000Base-T et ports combo fibre SFP 2*100/1000Base-X.Chaque port peut soutenir la transmission de vitesse de fil.

Le ONV-IPS31108FM adopte une nouvelle génération de plate-forme matérielle et logicielle haute performance, prend en charge un mécanisme de protection de sécurité complet, une stratégie ACL/QoS parfaite et une fonction VLAN flexible pour une gestion et une maintenance faciles, et répond aux besoins des utilisateurs pour une gestion facile, une sécurité élevée et une mise en réseau à faible coût des équipements réseau. Il adopte un boîtier en alliage d'aluminium et possède une excellente adaptabilité aux environnements de site industriel (y compris la stabilité mécanique, l'adaptabilité de l'environnement climatique, l'adaptabilité de l'environnement électromagnétique, etc.). Il convient aux scénarios industriels tels que le transport intelligent, le transport ferroviaire, l'industrie de l'énergie, les mines, le pétrole, le transport maritime, la métallurgie et la construction d'énergie verte pour construire économique, efficace, stable, et réseaux de communication fiables.

CARACTÉRISTIQUE

Accès 100M, port combiné fibre de liaison montante RJ45/SFP

Lors de la revuePrend en charge la transmission de vitesse de fil sans blocage.

Lors de la revuePrend en charge le duplex intégral basé sur IEEE802.3x et semi-duplex basé sur Backpression.

Lors de la revuePrend en charge le port RJ45 et le port combo fibre de liaison montante Gigabit RJ45/SFP, ce qui permet aux utilisateurs de créer un réseau de manière flexible pour répondre aux besoins de divers scénarios.

Sécurité

Lors de la revueFonction de liaison IP + MAC + Port.

Lors de la revueSoutenir l'isolement des ports et la suppression des tempêtes de diffusion portuaire.

Lors de la revuePrend en charge l'authentification 802.1X, fournit une fonction d'authentification pour les ordinateurs LAN et contrôle le statut d'autorisation des ports contrôlés en fonction des résultats d'authentification.

Forte capacité de traitement des entreprises

Lors de la revuePrend en charge le protocole d'arbre de production STP/RSTP/MSTP et élimine les boucles de la couche 2 pour effectuer la sauvegarde des liens.

Lors de la revuePrend en charge le VLAN IEEE 802.1Q, les utilisateurs peuvent diviser le VLAN de manière flexible en fonction des besoins et prendre en charge la configuration QinQ.

Lors de la revuePrend en charge l'agrégation statique et l'agrégation dynamique pour augmenter efficacement la bande passante de liaison afin d'obtenir un équilibrage de charge, et une sauvegarde de liaison pour améliorer la fiabilité de la liaison.

Lors de la revuePrend en charge QoS, trois modes de priorité basés sur le port, basés sur 802.1P et basés sur DSCP, et quatre algorithmes de planification de file d'attente de Equ, SP, WRR et SP WRR.

Lors de la revuePrend en charge ACL pour filtrer les paquets de données en configurant les règles de correspondance, les opérations de traitement et les autorisations de temps, et fournit des stratégies de contrôle d'accès de sécurité flexibles.

Lors de la revuePrend en charge le protocole de multidiffusion IGMP V1/V2, IGMP Snooping répond aux exigences d'accès de la vidéosurveillance et de la vidéoconférence multi-terminaux haute définition.

Stable et fiable

Lors de la revueCCC, CE, FCC, RoHS.

Lors de la revueLe panneau convivial peut afficher l'état de l'appareil via l'indicateur LED de PWR et Link.

Lors de la revueConsommation de puissance faible, pas de ventilateur, boîtier en alliage d'aluminium et excellente dissipation thermique pour assurer le fonctionnement stable de l'interrupteur.

Gestion facile des opérations et des opérations

Lors de la revuePrise en charge de la surveillance CPU et de la surveillance de la mémoire.

Lors de la revuePrend en charge HTTPS, SSLV3, SSHV1/V2 et d'autres méthodes de cryptage, rendant la gestion plus sécurisée.

Lors de la revuePrend en charge la gestion du réseau Web, SNMP (v1/v2/v3) et d'autres services de gestion et de maintenance diversifiés.

Lors de la revuePrise en charge des statistiques RMON, du journal système et du trafic portuaire pour faciliter l'optimisation et la transformation du réseau.

Lors de la revuePrend en charge LLDP pour faciliter le système de gestion de réseau pour interroger et juger de l'état de communication du lien.

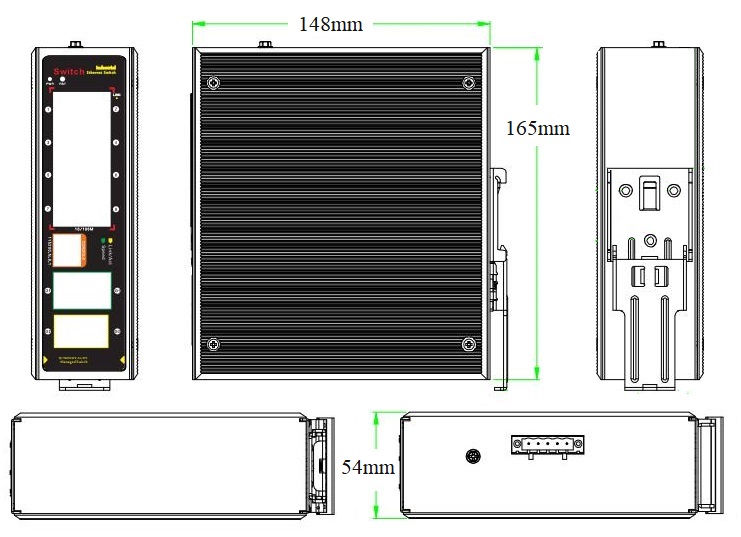

DIMENSION

COMMANDE DES INFORMATIONS

Modèle	Description	Alimentation électrique recommandée
ONV-IPS31108FM	Commutateur Ethernet industriel géré par L2 avec ports RJ45 810/100M et 2 ports RJ45 de liaison montante 210/100/1000M et 2 ports combo fibre SFP de liaison montante 100/1000M. Il peut prendre en charge l'entrée d'alimentation CC double et DINRMontage ail.	24W
Remarque:Le module optique et l'alimentation ne sont pas inclus et doivent être achetés.

LISTE D'EMBALLAGE

Liste d'emballage	Contenu	Qté	Unité
	Commutateur Ethernet industriel géré par gigabit à 10 ports	1	ENSEMBLE
	Guide de l'utilisateur	1	PC
	Carte de garantie et certificat de conformité	1	PC

MODULE OPTIQUE

Produit	Modèle	Description	Unité
155M OPtical MOdule	5315-114-G	Module optique industriel SFP,155MCélibataire-Mode double fibre 1310nm, distance de transmission: 20km,Interface LC. Prend en charge la fonction DDM et le branchement à chaud.	PC
	1313-20-G	Module optique industriel de SFP,155MCélibataire-ModeCélibataireFibre 1310nm, distance de transmission: 20km,Interface LC. Prend en charge la fonction DDM et le branchement à chaud.	PC
	1315-20-G	Module optique industriel SFP, 155MCélibataire-ModeCélibataireFibre,Distance de transmission: 20km,Interface LC. Prend en charge la fonction DDM et le branchement à chaud.	PC
1.25G OPtical MOdule	2630-G	Module optique industriel SFP, double fibre multimode 1.25G 850nm, distance de transmission: 550m, interface LC. Prend en charge la fonction DDM et le branchement à chaud.	PC
	2632-G	Module optique SFP industriel, double fibre monomode 1.25G 1310nm, distance de transmission: 20km, interface LC. Prend en charge la fonction DDM et le branchement à chaud.	PC
	2612-T-G	Module optique SFP industriel, fibre unique monomode 1.25G TX1310nm/ RX1550nm, distance de transmission: 20km, interface LC. Prend en charge la fonction DDM et le branchement à chaud.	PC
	2613-R-G	Module optique SFP industriel, fibre unique monomode 1.25G TX1550nm/ RX1310nm, distance de transmission: 20km, interface LC. Prend en charge la fonction DDM et le branchement à chaud.	PC
	2612-T-SC-G	Module optique SFP industriel, fibre unique monomode 1.25G TX1310nm/ RX1550nm, distance de transmission: 20km, interface SC. Prend en charge la fonction DDM et le branchement à chaud.	PC
	2613-R-SC-G	Module optique SFP industriel, fibre unique monomode 1.25G TX1550nm/ RX1310nm, distance de transmission: 20km, interface SC. Prend en charge la fonction DDM et le branchement à chaud.	PC
PuissanceModule	2633	Le module optique 1.25G SFP est transféré au port RJ4510/100/1000M.	PC

PAPPROVISIONNEMENT DE LA SUIVRE

Produit

Modèle

Description

Unité

Rail DIN d'alimentation industrielle 24W

GWS-DP24-24

Rail DIN 24W ensemble unique d'alimentation de sortie

Tension d'entrée: AC100V ~ 240V 50-60H, 0.35A

Tension de sortie: DC24V, 1.0A

Température d'opération: -40 ℃ à + 70 ℃

PRODUIT CONNEXES

Modèle	Description
ONV-IPS33064FM	Commutateur de fibre Ethernet industriel géré par L2 avec ports RJ45 410/100/1000M et ports fibre SFP de liaison montante 2100/1000M. Il peut prendre en charge une double entrée d'alimentation CC et un montage sur rail DIN.
ONV-IPS33108FM	Commutateur de fibre Ethernet industriel géré par L2 avec ports RJ45 810/100/1000M et ports fibre SFP de liaison montante 2100/1000M. Il peut prendre en charge une double entrée d'alimentation CC et un montage sur rail DIN.
ONV-IPS33012FM	Commutateur de fibre Ethernet industriel géré par L2 avec 2 ports RJ45 de liaison montante SFP de 210/100/1000M et 12100/1000M. Il peut prendre en charge une double entrée d'alimentation CC et un montage sur rail DIN.
ONV-IPS33148FM	Commutateur de fibre Ethernet industriel géré par L2 avec ports RJ45 1010/100/1000M et ports fibre SFP de liaison montante 4100/1000M. Il peut prendre en charge une double entrée d'alimentation CC et un montage sur rail DIN.
ONV-IPS33168FM	Commutateur de fibre Ethernet industriel géré par L2 avec ports RJ45 810/100/1000M et ports fibre SFP de liaison montante 8100/1000M. Il peut prendre en charge une double entrée d'alimentation CC et un montage sur rail DIN.

SPÉCIFICATION TECHNIQUE

Modèle	ONV-IPS31108FM
Caractéristiques d'interface
Port fixe	810/100Base-TX RJ45 ports (données) 210/100/1000Base-T ports RJ45 de liaison montante (données) Ports fibre SFP 2*100/1000Base-X (ports combo) (données) 2 ensembles V, ports d'alimentation CC redondants en V (terminal Phoenix 5P)
Port Ethernet	Port 1-8 peut prendre en charge 10/100Base-TX et Port 9-10 peut prendre en charge 10/100/1000Base-T(X) auto-détection, full/semi-duplex MDI/ MDI-X auto-adaptation
Paire torsadée Transmission	10BASE-T: Cat3,4,5 UTP (≤ 100 mètres) 100BASE-TX: Cat5 ou UTP ultérieur (≤ 100 mètres) 1000BASE-T: Cat5e ou UTP ultérieur (≤ 100 mètres)
Port de fibre optique	Interface de fibre optique gigabit, par défaut aucun module optique inclus (module optique monomode/multimode en option, fibre unique/module optique à double fibre. LC)
Câble optique/Distance	Multi-mode: 850nm/ 0-550m, mode unique: 1310nm/ 0-40km, 1550nm/ 0-120km.
Paramètre de puce
Protocole réseau	IEEE 802.3 10BASE-T, IEEE 802.3i 10Base-T, IEEE 802.3u 100Base-TX, IEEE 802.3u 100Base-FX, IEEE 802.3ab 1000Base-T, IEEE 802.3z 1000Base-X, IEEE 802.3x
Mode de transfert	Stocker et en avant (vitesse de fil complet)
Capacité de commutation	14.8Gbps (non bloquant)
Taux de transfert @ 64 octets	4.17Mpps
MAC	16K
Mémoire tampon	4M
Cadre Jumbo	10K
Indicateur LED	Puissance: PWR (vert), Réseau: Lien, Lien/Acte (jaune), Taux: Vitesse (vert)
Interrupteur de réinitialisation	Oui, maintenez le commutateur de réinitialisation enfoncé pendant 10s et relâchez-le pour rétablir les réglages d'usine
Alimentation électrique
Tension de travail	DC12-48V, terminal phénix industriel 5P, protection anti-retour de soutien
Consommation de puissance	Veille <8W, pleine charge <12W
Alimentation électrique	Non, alimentation industrielle 24V/24W facultative
Paramètre physique
Temp/humidité d'opération	-40 ~ + 75 °C, 5% ~ 90% RH ne se condensant pas
Temp/humidité de stockage	Non condensation-40 ~ + 85 °C, 5% ~ 95% RH
Dimension (L * W * H)	16514854mm
Poids net/brut	0,9 kg/1,15 kg
Installation	Bureau, rail DIN de 35mm
Certification et garantie
Protection contre la foudre	Niveau de protection: IP40 Protection contre la foudre: 6KV 8/20us IEC61000-4-3 (RS):10 V/m (80 ~ 1000MHz) FCC partie 15/CISPR22 (EN55022): Classe B IEC61000-6-2 (Norme industrielle commune) IEC61000-4-9 (champ magnétique pulsé): 1000A/m IEC61000-4-10 (oscillation humide): 30A/m, 1MHz IEC61000-4-12/18 (onde de choc): CM 2.5kV, DM 1kV IEC61000-4-4(EFT): Câble d'alimentation: ± 4kV, Câble de données: ± 2kV IEC61000-4-16 (transmission en mode commun): 30V, 300V, 1s IEC61000-4-2 (ESD): Décharge de contact ± 8kV, décharge d'air ± 15kV IEC61000-4-6 (transmission de fréquence radio): 10V(150kHz ~ 80MHz) IEC61000-4-8 (champ magnétique de fréquence de puissance):100A/m, 1000A/m, 1s-3s IEC61000-4-5 (Surge): Câble d'alimentation: CM ± 4kV/ DM ± 2kV, Câble de données: ± 4kV
Propriétés mécaniques	IEC60068-2-6 (anti vibration), IEC60068-2-32 (chute libre), IEC60068-2-27 (antichoc)
Certification	CCC, marquage CE, commercial, EN62368-1 CE/LVD, FCC Partie 15 Classe B, RoHS
Garantie	5 ans, entretien à vie.
Caractéristique de gestion réseau
Interface	Contrôle de flux IEEE 802.3x (duplex intégral) Contrôle de la tempête de diffusion basé sur la vitesse du port Limiter la vitesse du trafic de messages au niveau de la mini granularité des ports entrants et sortants est de 64Kbps
VLAN	4K VLAN basé sur le port, IEEE 802.1Q, configuration de qinq, VLAN basé sur le protocole
Agrégation de port	LACP, agrégation manuelle, Max 5 groupes d'agrégation et 8 ports par groupe.
Spanning Arbre	STP (ieee802.1d), RSTP (ieee802.1w), MSTP (ieee802.1s)
Multidiffusion	MLD snooping, multicast VLAN, IGMP snooping V1/V2/V3, Max 64 groupes multicast, déconnexion rapide
Mise en miroir du port	Mise en miroir de données bidirectionnelle basée sur le port
QoS	Diff-Serv QoS, marque de priorité/remarque Algorithme de planification de file d'attente (SP,WRR,SP WRR) File d'attente 8 * output de chaque port, mappage de priorité 802.1p/DSCP
ACL	La fonction de filtrage de paquet L2-L4 peut assortir les 80 premiers octets du message et fournir la définition d'ACL basée sur l'adresse MAC de source, l'adresse MAC de destination, l'adresse IP de source, l'adresse IP de destination, le type de protocole IP, le port de TCP/UDP, la gamme de port de TCP/UDP, le VLAN, etc.
Sécurité	Fonction de liaison de port IP Mac, isolement de port, suppression de la tempête de diffusion de port
DHCP	Client DHCP, DHCP snooping, relais DHCP
Gestion	Horloge NTP, restauration en un clic, SNMP v1/V2/V3, journal de travail du système, gestion du réseau Web (HTTPS)
