APERÇU

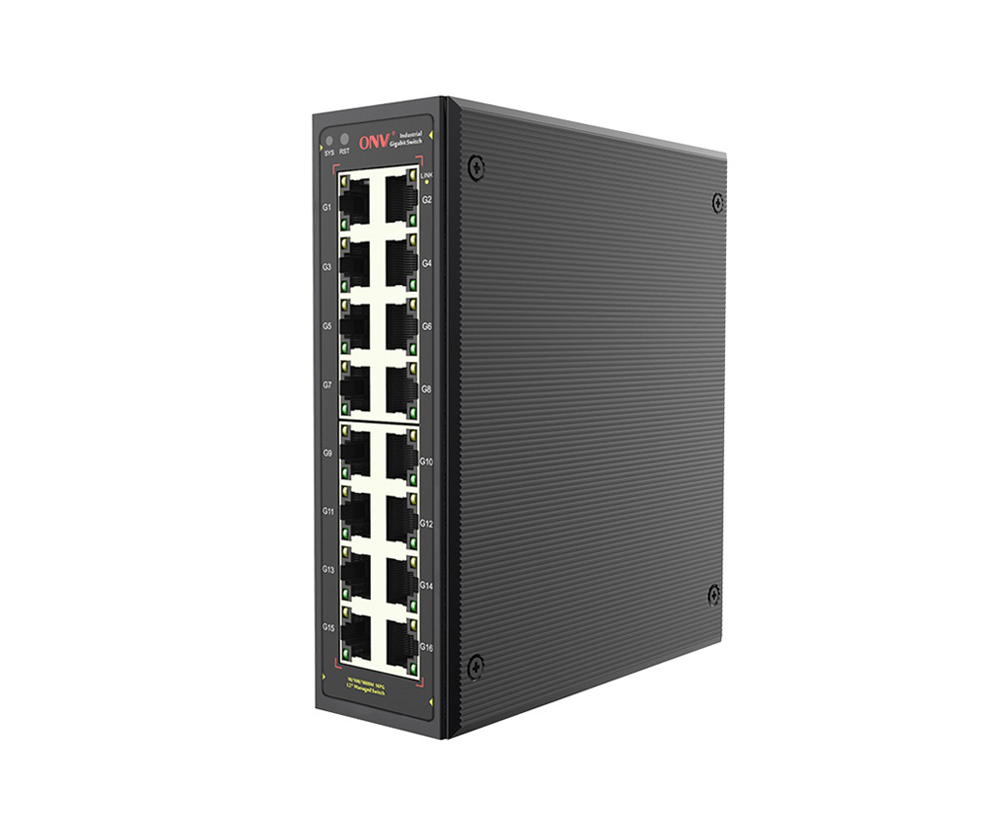

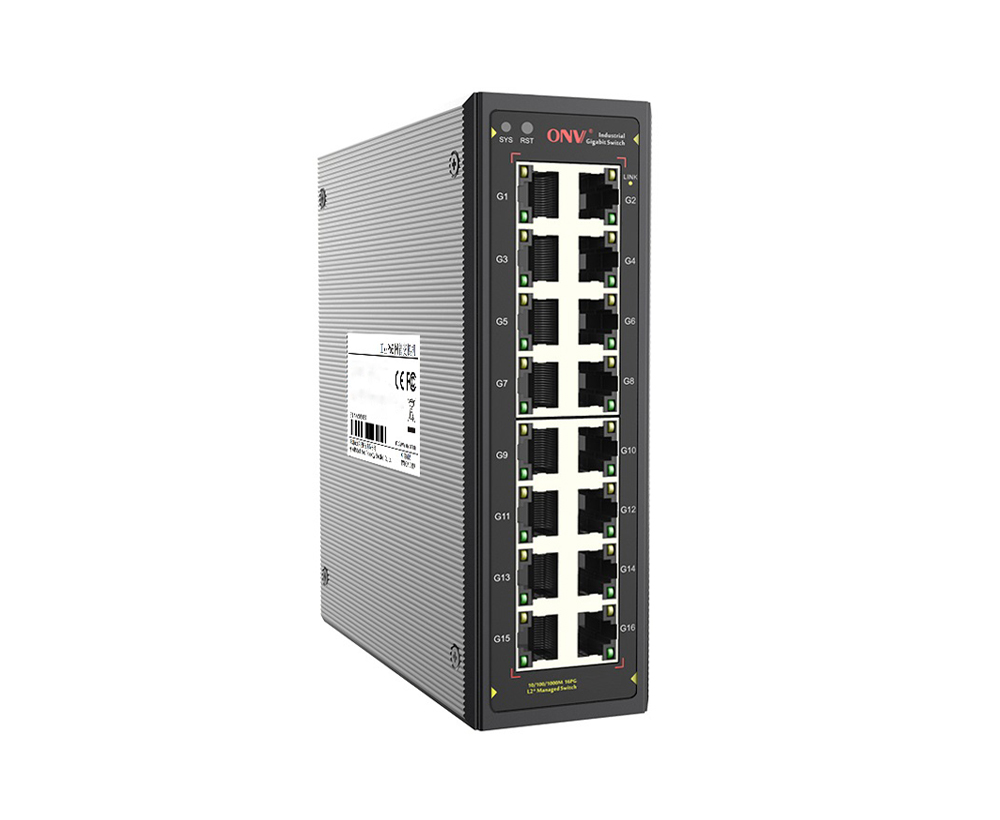

LeONV-IPS33016MEstA GIgabit géré industriel EThernetCommutateur indépendamment développé par ONV. Il a16* 10/100/1000Base-TAdaptatifPorts RJ45. Chaque port peut soutenir l'expédition de fil-vitesse.
LeONV-IPS33016MAL2 + fonctions de gestion de réseau, prend en charge la gestion IPV4/IPV6, la transmission de routage statique, le mécanisme complet de protection de sécurité, la stratégie ACL/QoS parfaite et les fonctions VLAN riches pour une gestion et une maintenance faciles. Prend en charge plusieurs protocoles de redondance réseau STP/RSTP/MSTP (<50ms) et (ITU-T G.8032) ERPS (<20ms) pour améliorer la sauvegarde des liens et la fiabilité du réseau. Lorsqu'un réseau unidirectionnel tombe en panne, la communication peut être rapidement rétablie pour assurer une communication ininterrompue d'applications importantes. La gestion des ports, la gestion des adresses de routage, le contrôle des flux de ports, la division VLAN, IGMP, la politique de sécurité et d'autres configurations d'entreprise d'application peuvent être effectuées via Web, CLI, SNMP, Telnet et d'autres méthodes de gestion de réseau en fonction des besoins de l'application. Il convient aux scénarios industriels tels que le transport intelligent, le transport ferroviaire, l'industrie énergétique, l'exploitation, le pétrole, l'expédition, la métallurgie et la construction d'énergie verte pour former un réseau de communication économique, efficace, stable et fiable.
CARACTÉRISTIQUE
Accès de gigabit, transmission de fil-vitesse
◇L'expédition non bloquante de fil-vitesse de soutien.
◇Appui duplex basé sur IEEE 802.3x et semi-duplex basé sur la contre-pression.
◇Port RJ45 adaptatif de gigabit de ligne-vitesse de soutien pour faciliter des utilisateurs au réseau avec souplesse et pour répondre aux besoins de mise en réseau de divers scénarios
ForteCapacité de traitement des affaires
◇Soutenez le réseau d'anneau d'ERPS et STP/RSTP/MSTP pour éliminer des boucles de la couche 2 et pour réaliser la sauvegarde de lien.
◇Soutenez IEEE802.1Q VLAN, les utilisateurs peuvent avec souplesse diviser VLAN, la voix VLAN, et la configuration de QinQ selon leurs besoins.
◇Soutenez l'agrégation statique et dynamique pour augmenter effectivement la bande passante de lien, réalisez l'équilibrage de charge, la sauvegarde de lien, et améliorez la fiabilité de lien.
◇Soutenez QoS, basé sur port, 802.1P, et DSCP-basé trois modes prioritaires et quatre algorithmes de planification de file d'attente: Equ, SP, WRR, et SP WRR.
◇Prise en charge de l'ACL pour filtrer les paquets de données en configurant les opérations de traitement de règles et les autorisations de temps correspondantes, et fournir des stratégies de contrôle d'accès de sécurité flexibles.
◇Prend en charge le protocole multicast IGMP V1/V2/V3, IGMP Snooping répond aux exigences de surveillance vidéo haute définition multi-terminal et d'accès à la vidéoconférence.
Sécurité
◇Soutenez l'isolement de port et la suppression de tempête de diffusion de port.
◇Soutenez la fonction obligatoire de combinaison flexible quadruple du port VLAN de MAC d'IP.
◇Soutenez l'authentification 802.1X pour fournir des fonctions d'authentification pour des ordinateurs de LAN, et commandez le statut d'autorisation des ports contrôlés selon les résultats d'authentification.
Stable et fiable
◇CCC, CE, FCC, RoHS.
◇Le panneau convivial peut montrer le statut de dispositif par l'indicateur de LED du SYS et du lien.
◇Faible consommation d'énergie,NonFan, logement d'alliage d'aluminium, et excellente dissipation thermique pour assurer l'opération stable du commutateur.
Gestion O & M facile
◇Soutien CPU surveillance, surveillance de la mémoire, détection Ping, et la détection de longueur de câble.
◇HTTPS, SSLV3, SSHV1/V2 et d'autres méthodes de cryptage sont plus sécurisés dans la gestion.
◇RMON, le log système, et les statistiques de trafic de port sont commodes pour l'optimisation et la transformation de réseau.
◇LLDP est pratique pour le système de gestion de réseau pour interroger et juger l'état de communication de la liaison.
◇Soutenir diverses méthodes de gestion et de maintenance telles que la gestion de réseau Web, la ligne de commande CLI (Console, Telnet), SNMP (V1/V2/V3), Telnet, etc.
DIMENSION
INFORMATIONS SUR LA COMMANDE
|
Modèle |
Description |
Alimentation électrique recommandée |
|
ONV-IPS33016M |
L2 + commutateur industriel contrôlé d'Ethernet avec les ports RJ45 de 16*10/100/1000M. Il estPeutSoutenir la double entrée d'alimentation CC et DINRAIL de montage. |
24W |
|
Remarque:L'alimentation n'est pas incluse et doit être achetée. |
||
LISTE D'EMBALLAGE
|
Liste d'emballage |
Contenu |
Qté |
Unité |
|
16-portGL'igabit a contrôlé le commutateur industriel d'Ethernet |
1 |
ENSEMBLE |
|
|
Câble adaptateur RJ45-DB9 |
1 |
PC |
|
|
Guide de l'utilisateur |
1 |
PC |
|
|
Carte de garantie et certificat de conformité |
1 |
PC |
POWER FOURNITURE
|
Produit |
Modèle |
Description |
Unité |
|
Alimentation d'énergie industrielle de rail de 24W DIN |
GWS-DP24-24 |
DDANSRail 24W unique ensemble d'alimentation de sortie Tension d'entrée: AC100V ~ 240V 50-60Hz,0.35A Tension de sortie: DC24V, 1.0A Température de fonctionnement:-40 ℃ à + 70 ℃ |
PC |
PRODUIT CONNEXE
|
Modèle |
Description |
|
ONV-Référence: IPS33064FM |
L2 + a contrôlé le commutateur industriel de fibre d'Ethernet avec les ports RJ45 de 4*10/100/1000M et les ports de fibre de SFP de liaison montante de 2*100/1000M. Il peut prendre en charge une double entrée d'alimentation DC et un montage sur rail DIN. |
|
ONV-IPS33084FM |
L2 + a contrôlé le commutateur industriel de fibre d'Ethernet avec les ports RJ45 de 4*10/100/1000M et les ports de fibre de SFP de liaison montante de 4*100/1000M. Il peut prendre en charge une double entrée d'alimentation DC et un montage sur rail DIN. |
|
ONV-Référence: IPS33108FM |
L2 + a contrôlé le commutateur industriel de fibre d'Ethernet avec les ports RJ45 de 8*10/100/1000M et les ports de fibre de SFP de liaison montante de 2*100/1000M. Il peut prendre en charge une double entrée d'alimentation DC et un montage sur rail DIN. |
|
ONV-Référence: IPS33148FM |
L2 + a contrôlé le commutateur industriel de fibre d'Ethernet avec les ports RJ45 de 10*10/100/1000M et les ports de fibre de SFP de liaison montante de 4*100/1000M. Il peut prendre en charge une double entrée d'alimentation DC et un montage sur rail DIN. |
|
ONV-Référence: IPS33168FM |
L2 + a contrôlé le commutateur industriel de fibre d'Ethernet avec les ports RJ45 de 8*10/100/1000M et les ports de fibre de SFP de liaison montante de 8*100/1000M. Il peut prendre en charge une double entrée d'alimentation DC et un montage sur rail DIN. |
|
ONV-Référence: IPS33168FM-4GF |
L2 + a contrôlé le commutateur industriel de fibre d'Ethernet avec les ports RJ45 de 12*10/100/1000M et les ports de fibre de SFP de liaison montante de 4*100/1000M. Il peut prendre en charge une double entrée d'alimentation DC et un montage sur rail DIN. |
SPÉCIFICATION TECHNIQUE
|
Modèle |
ONV-IPS33016M |
|
Caractéristiques de l'interface |
|
|
Port fixe |

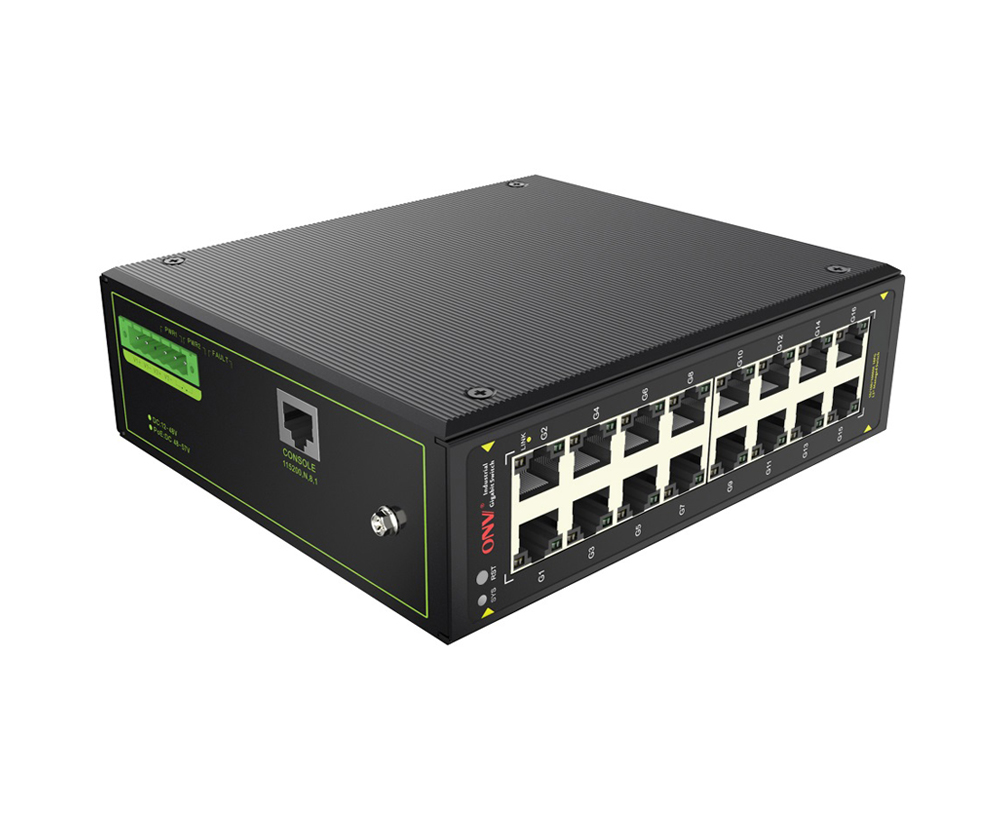

Port de commutateur d'alarme de mise hors tension (DÉFAUT) 1 * RS232 Console port (115200,N,8,1) Ports de 16*10/100/1000Base-T RJ45 (données) 2 ensembles V, port V-redondant d'alimentation CC (terminal de 6P Phoenix) |
|
Port Ethernet |
Port 1-16 peut soutenir 10/100/1000Base-T auto-détection, plein/demi-duplex MDI/ MDI-X auto-adaptation |
|
Transmission à paire torsadée |
10BASE-T: Cat3,4,5 UTP (≤ 100 mètres) 100BASE-TX: Cat5 ou plus tard UTP (≤ 100 mètres) 1000BASE-T: Cat5e ou plus tard UTP (≤ 100 mètres) |
|
Paramètre de puce |
|
|
Type de gestion de réseau |
L2 |
|
Protocole réseau |
IEEE 802.3 10BASE-T, IEEE 802.3i 10Base-T, IEEE 802.3u 100Base-TX , IEEE 802.3ab 1000Base-T, IEEE 802.3x |
|
Mode de transmission |
Stocker et avancer (pleine vitesse de fil) |
|
Capacité de commutation |
52Gbps (non bloquant) |
|
Taux de transmission @ 64 octet |
23,81 Mpps |
|
MAC |
8K |
|
Mémoire tampon |
6M |
|
Cadre Jumbo |
9.6K |
|
Indicateur de LED |
Puissance: PWR (Vert), Système: SYS (Vert), Réseau: Lien (Jaune) |
|
Réinitialiser l'interrupteur |
Oui, appuyez et maintenez pendant 10 secondes, puis relâchez pour restaurer les réglages d'usine |
|
Alimentation électrique |
|
|
Consommation de puissance |
Veille <10W, pleine charge <20W |
|
Port d'entrée de puissance |
DC12-48V, terminal industriel de 6P Phoenix, protection d'anti-inverse de soutien. |
|
Alimentation électrique |
Non, alimentation d'énergie 24V/24W industrielle facultative |
|
Paramètre physique |
|
|
Temp/humidité d'opération |
-40 ~ + 80 °C, 5% ~ 90% RH non condensant |
|
Temp/humidité de stockage |
-40 ~ + 85 °C, 5% ~ 95% RH non condensant |
|
Dimension (L * W * H) |
165*148*54mm |
|
Poids net/brut |
1,1 kg/1,3 kg |
|
Installation |

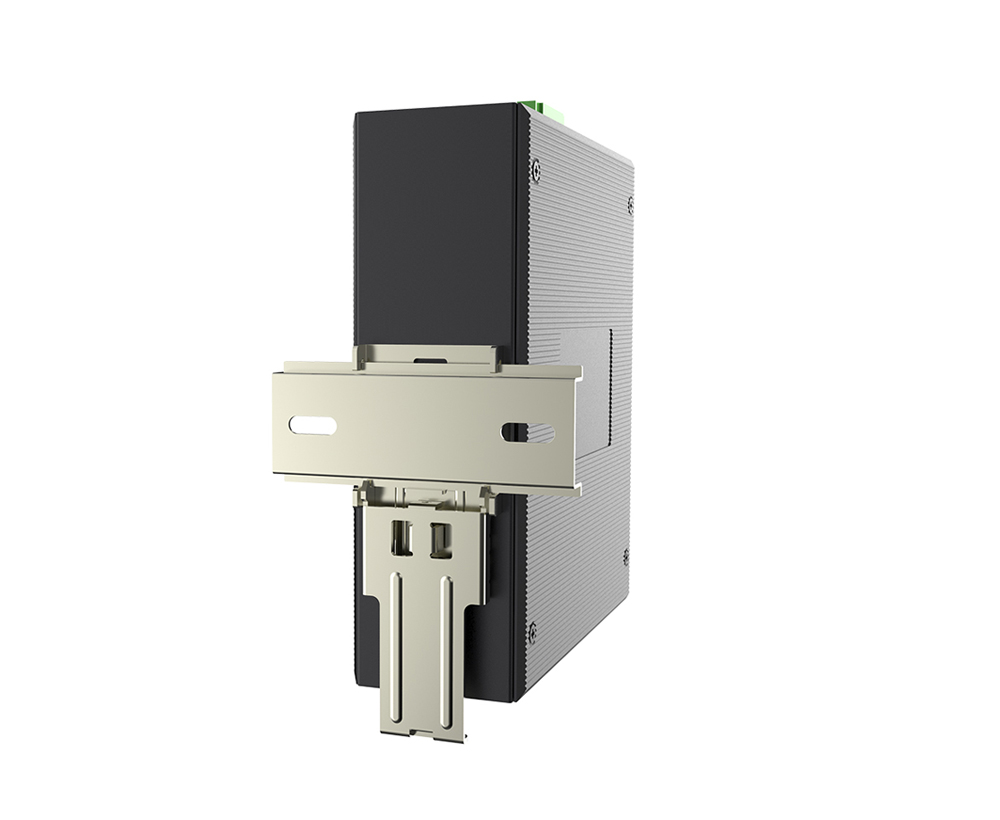

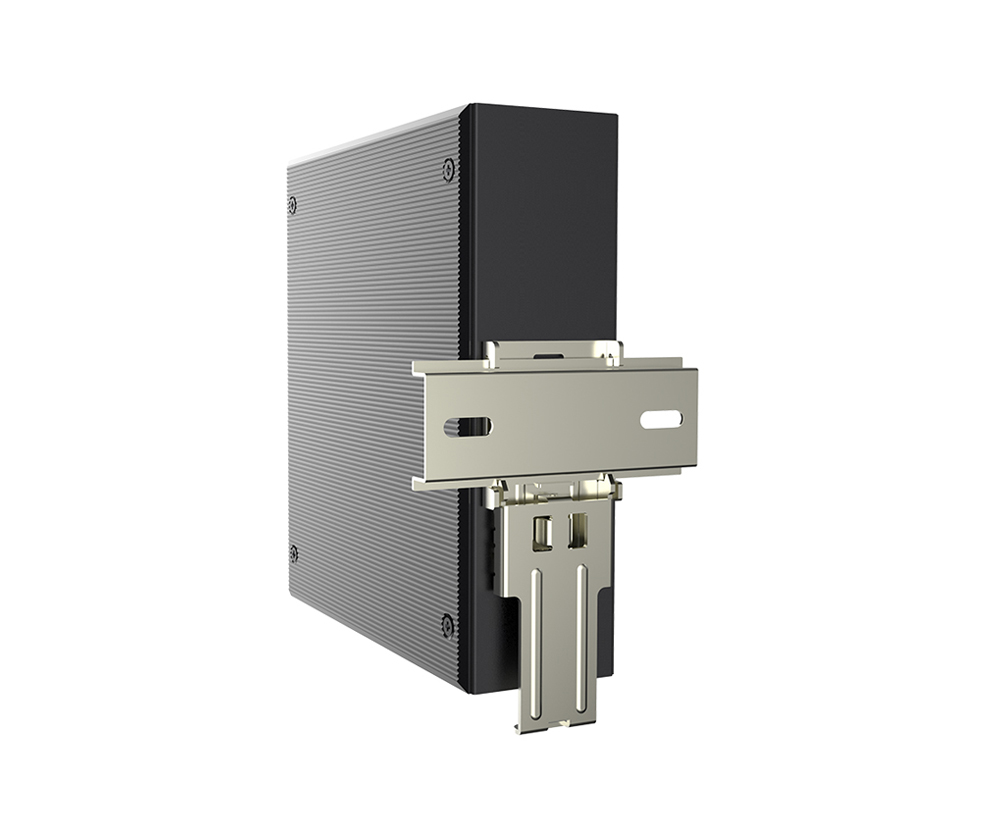

Bureau, rail DIN de 35mm |
|
Certification et garantie |
|
|
Protection contre la foudre |
Niveau de protection: IP40 Protection contre la foudre: 6KV 8/20us IEC61000-4-3 (RS):10 V/m (80 ~ 1000MHz) FCC partie 15/CISPR22 (EN55022): Classe B IEC61000-6-2 (Norme industrielle commune) IEC61000-4-9 (champ magnétique pulsé): 1000A/m IEC61000-4-10 (oscillation amortie): 30A/m, 1MHz IEC61000-4-12/18 (onde de choc): CM 2.5kV, DM 1kV IEC61000-4-4(EFT): Câble d'alimentation: ± 4kV, câble de données: ± 2kV IEC61000-4-16 (transmission de Commun-mode): 30V, 300V, 1s IEC61000-4-2 (ESD): décharge de contact de ± 8kV, décharge d'air de ± 15kV IEC61000-4-6 (transmission de radiofréquence): 10V(150kHz ~ 80MHz) IEC61000-4-8 (champ magnétique de fréquence de puissance):100A/m, 1000A/m, 1s-3s IEC61000-4-5 (montée subite): Câble d'alimentation: CM ± 4kV/ DM ± 2kV, câble de données: ± 4kV |
|
Propriétés mécaniques |
IEC60068-2-6 (Anti Vibration), IEC60068-2-32 (Chute Libre), IEC60068-2-27 (Anti Choc) |
|
Certification |
Ccc, marque de la CE, message publicitaire, EN62368-1 de CE/LVD, classe B, RoHS de la pièce 15 de FCC |
|
Garantie |
5 ans, entretien perpétuel. |
|
Fonctionnalité de gestion réseau |
|
|
Interface |
Réglages de protection de la température du port Contrôle de flux IEEE 802.3x (duplex intégral) Suppression de la tempête de diffusion basée sur le débit du port Configuration économiseuse d'énergie d'Ethernet de vert du port EEE Limiter la vitesse du trafic de messages à la mini granularité des ports entrants et sortants est de 64Kbps |
|
Caractéristique L3 |
Protocole ARP, max 1024 entrées Route statique/route par défaut, max 128 entrées Fonction de gestion du réseau L2, gestion de la double-pile IPV4/IPV6 Transfert de routage L3, communication entre différents segments de réseau et différents VLAN |
|
VLAN |
Configuration de port d'Access, tronc, hybride. VLAN basé sur le MAC, VLAN basé sur le protocole (4K) VLAN basé sur le port, IEEE802.1q, VLAN vocal, configuration de QinQ |
|
Agrégation de port |
LACP, agrégation statique, Max 8 groupes d'agrégation et max 8 ports par groupe |
|
Spanning Arbre |
STP (IEEE802.1d), RSTP (IEEE802.1w), MSTP (IEEE802.1s) |
|
Protocole de réseau en anneau industriel |
G.8032 (ERPS), temps de rétablissement de réseau d'anneau moins que 20ms, 250 sonnent tout au plus, maximum 250 dispositifs par anneau. |
|
Multidiffusion |
MLD Snooping, Multicast VLAN, déconnexion rapide, IGMP Snooping v1/v2/v3 et 1024 groupes de multidiffusion tout au plus |
|
Mise en miroir du port |
Mise en miroir de données bidirectionnelle basée sur le port |
|
QoS |
Algorithme de planification de file d'attente (SP, WRR, SP WRR) Limitation basée sur le débit, redirection basée sur le débit Filtrage de paquets basé sur l'écoulement, files d'attente 8 * Output de chaque port Cartographie prioritaire 802.1p/ DSCP, Diff-Serv QoS, Marque de priorité/Remarque |
|
ACL |
Distribution d'ACL basée sur le port et le VLAN L2-L4 la fonction de filtrage de paquet, assortissant le premier message de 80 octets, et fournit des définitions d'ACL basées sur l'adresse MAC de source, l'adresse MAC de destination, l'adresse IP de source, l'adresse IP de destination, le type de protocole IP, le port de TCP/UDP, la gamme de port de TCP/UDP, le VLAN, etc. |
|
Sécurité |
Authentification basée sur port IEEE802.1X SSL garantit la sécurité de la transmission des données Fonction de liaison de quadruple des ports de MAC VLAN d'IP Isolation de port, fonction de limite de vitesse de message ARP Limite d'apprentissage d'adresse MAC, trou noir d'adresse MAC Anti attaque DoS, suppression de message de diffusion de port |
