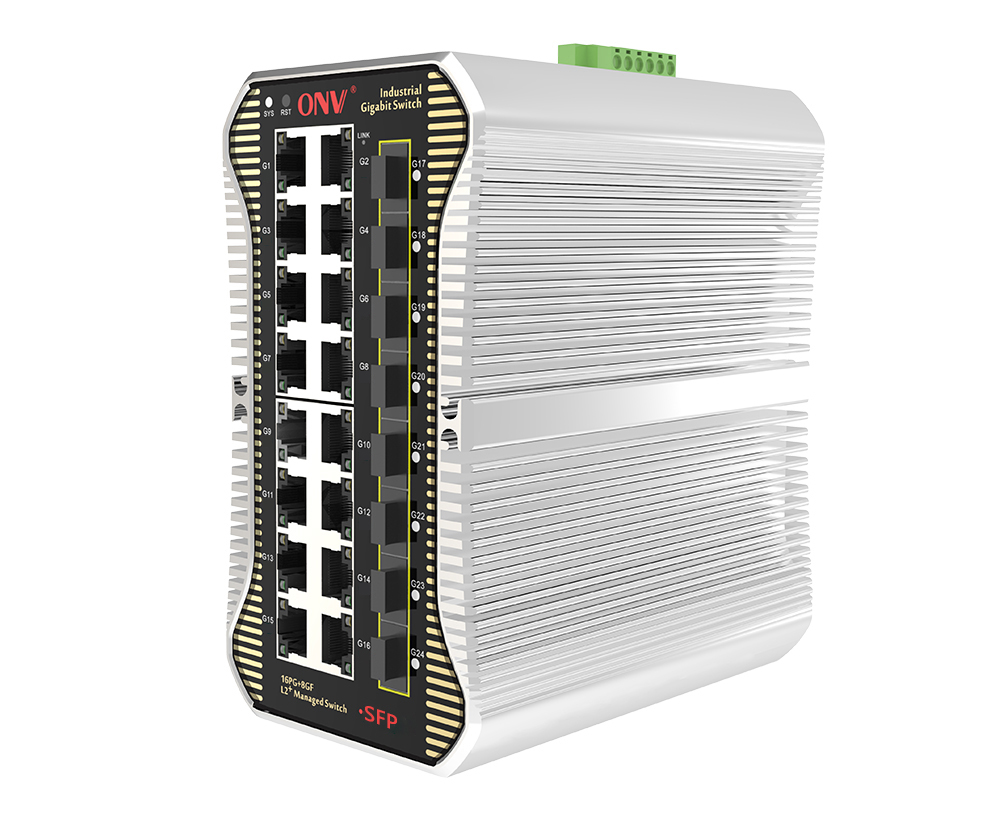

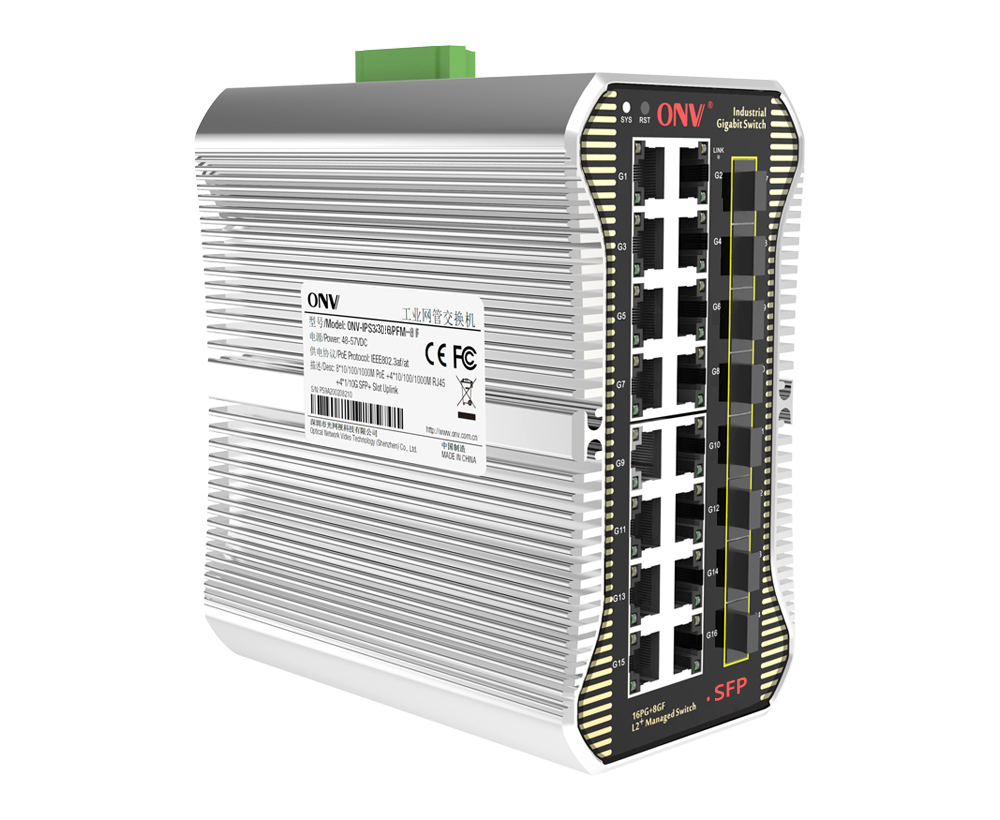

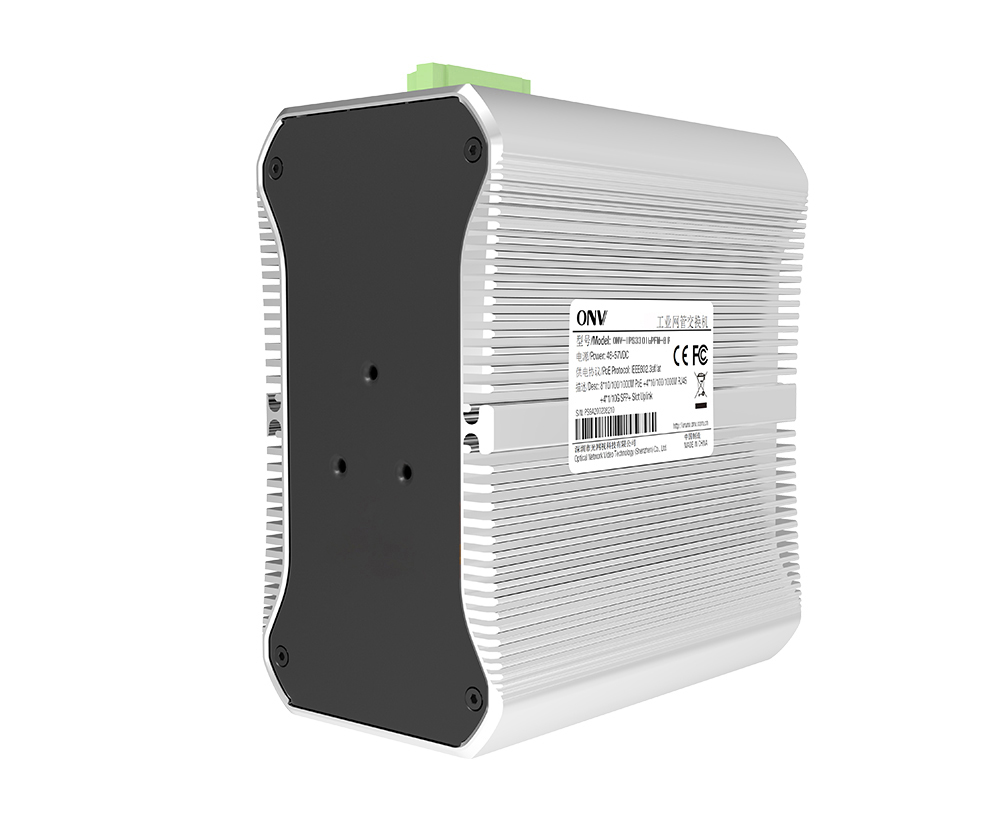

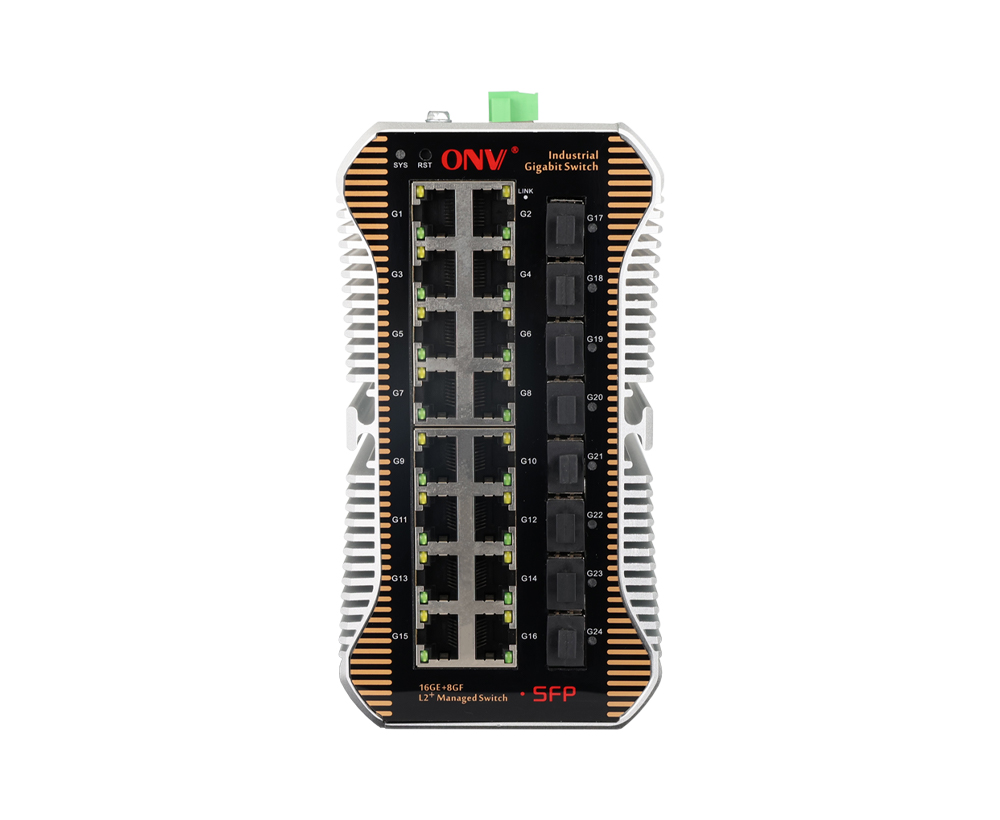

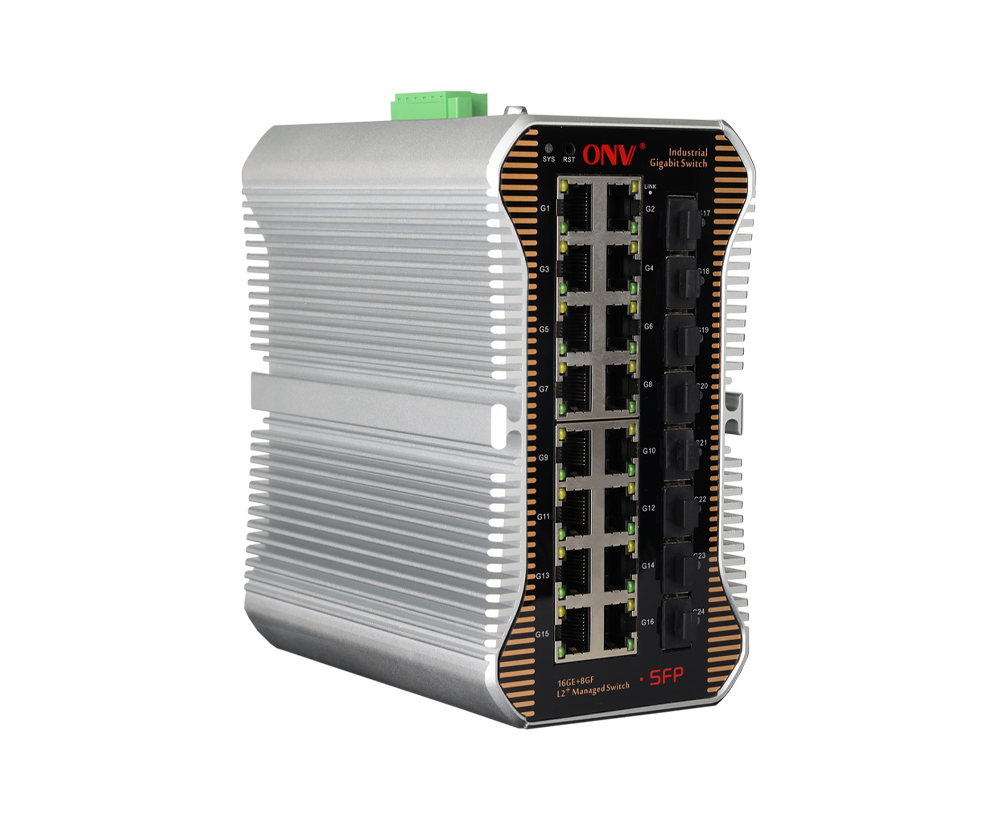

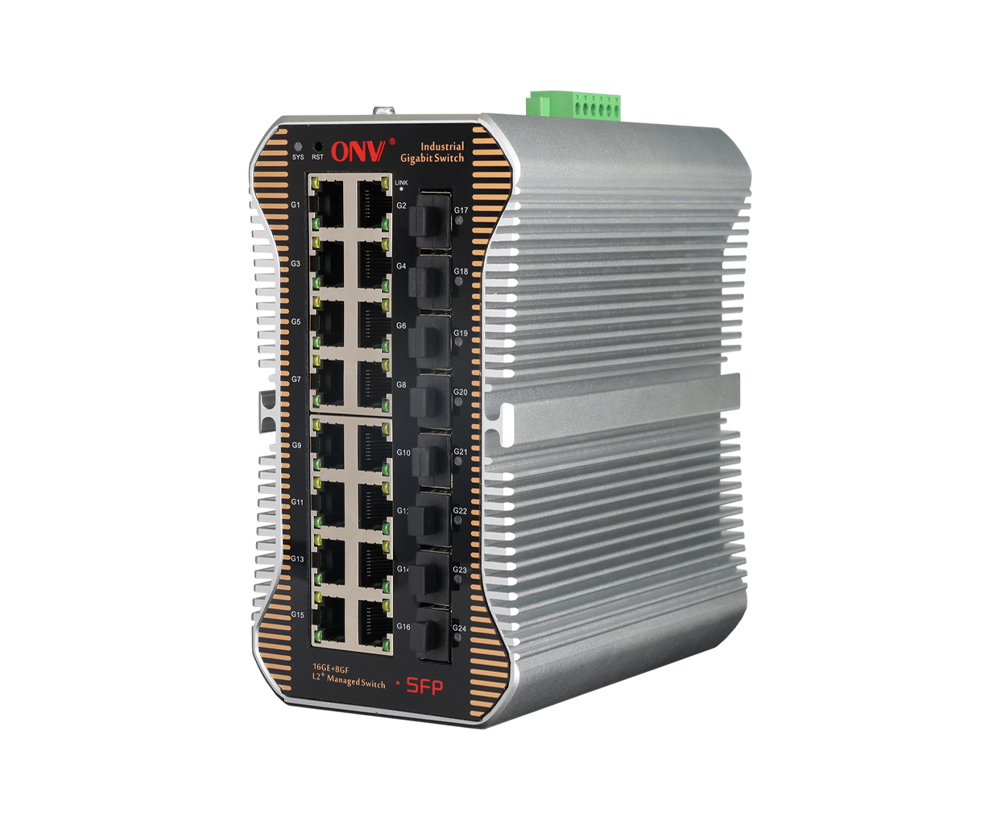

Commutateur Ethernet industriel géré Gigabit 24 ports L2

Modèle： ONV-IPS33024FM-8F

L2 a contrôlé le commutateur industriel de fibre d'Ethernet avec les ports RJ45 de 16*10/100/1000M et les ports de fibre de SFP de liaison montante de 8*100/1000M. Il peut prendre en charge une double entrée d'alimentation CC et un montage sur rail DIN.

Je veux faire une enquête

Aperçu
Spécification technique

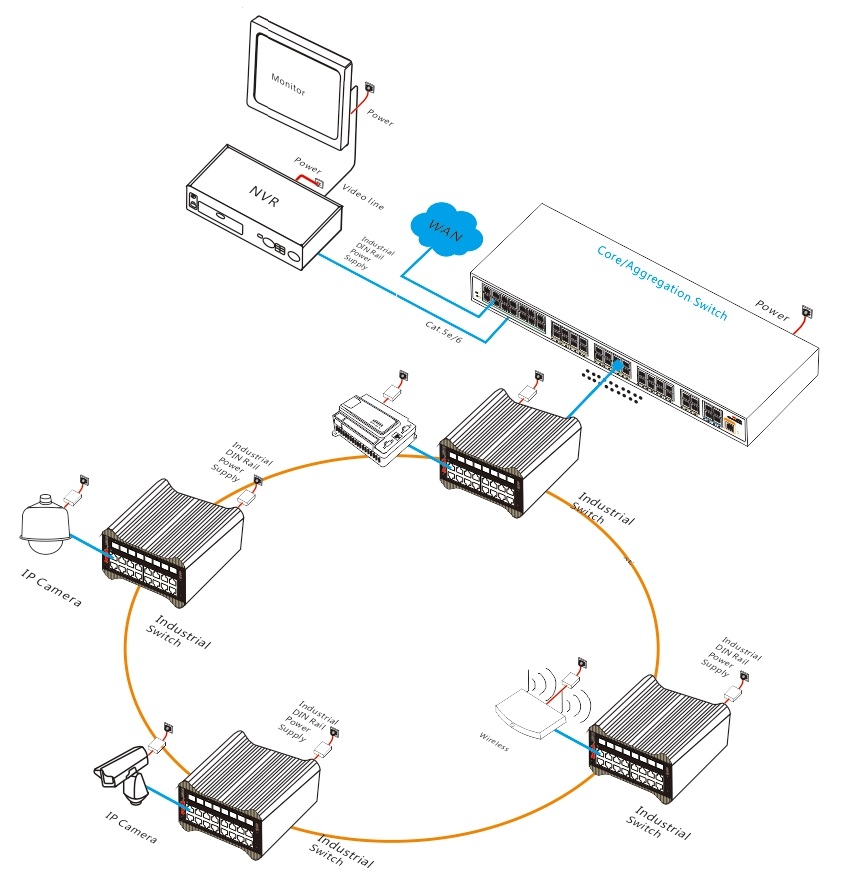

Application
Documents
Produits connexes

APERÇU

LeONV-IPS33024FM-8FEstAFull gigabit L2 + géré industriel EThernetFibreCommutateur indépendamment développé par ONV. Il a16*10/100/1000Base-TAdaptatifPorts RJ45 et ports de fibre de SFP de liaison montante de 8*100/1000Base-X. Chaque port peut soutenir l'expédition de fil-vitesse.

LeONV-IPS33024FM-8FAL2 +Fonction de gestion de réseau, prend en charge la gestion IPV4/IPV6, la transmission d'itinéraire statique, le mécanisme de protection de sécurité complet, la politique ACL/QoS complète et les fonctions VLAN riches pour une gestion et une maintenance faciles. Prend en charge plusieurs protocoles de redondance réseau STP/RSTP/MSTP (<50ms) et (ITU-T G.8032) ERPS (<20ms) pour améliorer la sauvegarde des liens et la fiabilité du réseau, et peut restaurer rapidement les communications lorsqu'un réseau unidirectionnel tombe en panne. Assurer une communication ininterrompue pour les applications importantes. En fonction des besoins de l'application, diverses configurations de services d'application telles que la gestion des ports, la gestion des adresses de routage, le contrôle des flux de ports, la division VLAN, IGMP, la politique de sécurité et d'autres méthodes de gestion de réseau sont effectuées via Web, CLI, SNMP, Telnet et d'autres méthodes de gestion de réseau. Il répond aux besoins de divers environnements industriels d'application d'Ethernet et convient à établir les réseaux économiques, efficaces, stables, et fiables de communication dans les scénarios industriels tels que le transport intelligent, le transport ferroviaire, l'industrie de l'énergie, l'exploitation, le pétrole, l'expédition, la métallurgie, et la construction d'énergie verte.

CARACTÉRISTIQUE

Accès de gigabit, port de fibre de la liaison montante SFP

◇L'expédition non bloquante de fil-vitesse de soutien.

◇Appui duplex basé sur IEEE802.3x et semi-duplex basé dessusBAckpressure.

◇Port RJ45 de soutien et combinaison de port de fibre de SFP qui permet à des utilisateurs d'établir avec souplesse la mise en réseau pour répondre aux besoins de divers scénarios.

Sécurité

◇Isolation portuaire et contrôle des tempêtes.

◇IP MAC port VLAN quadruple combinaison flexible fonction de liaison.

◇L'authentification 802.1X fournit des fonctions d'authentification pour les ordinateurs LAN et contrôle l'état d'autorisation des ports contrôlés en fonction des résultats d'authentification.

Forte capacité de traitement des affaires

◇Soutenez le réseau d'anneau d'ERPS et STP/RSTP/MSTP pour éliminer des boucles de la couche 2 et pour réaliser la sauvegarde de lien.

◇Soutenez IEEE 802.1Q VLAN, les utilisateurs peuvent avec souplesse diviser des VLAN selon les besoins et la configuration de la voix VLAN et de QinQ de soutien.

◇Soutenez l'agrégation statique et dynamique pour augmenter effectivement la bande passante de lien, réalisez l'équilibrage de charge, la sauvegarde de lien, et améliorez la fiabilité de lien.

◇Soutenez QoS, basé sur port, 802.1P et DSCP-basé trois modes prioritaires et quatre algorithmes de planification de file d'attente: Equ, SP, WRR, et SP WRR.

◇Prise en charge de l'ACL pour filtrer les paquets de données en configurant les opérations de traitement de règles et les autorisations de temps correspondantes, et fournir des stratégies de contrôle d'accès de sécurité flexibles.

◇Prend en charge le protocole multicast IGMP V1/V2/V3, IGMP Snooping répond aux exigences de surveillance vidéo haute définition multi-terminal et d'accès à la vidéoconférence.

Stable et fiable

◇CCC, CE, FCC, RoHS.

◇Le panneau convivial peut montrer l'état de dispositif par l'indicateur de LED de PWR, de SYS, et de lien.

◇Consommation de puissance faible, aucun ventilateur, coquille en aluminium, et excellente dissipation thermique pour assurer l'opération stable du commutateur.

Gestion O & M facile

◇Soutien CPU surveillance, surveillance de la mémoire, détection Ping, et la détection de longueur de câble.

◇Soutenez RMON, le log système, et les statistiques du trafic de port pour faciliter l'optimisation et la transformation de réseau.

◇Supporte HTTPS, SSLV3, SSHV1/V2 et d'autres méthodes de cryptage, rendant la gestion plus sécurisée.

◇Appui LLDP pour faciliter le système de gestion de réseau pour demander et juger le statut de communication du lien.

◇Soutenez la gestion de réseau de Web, la ligne de commande de CLI (console, telnet), le SNMP (V1/V2/V3), et toute autre gestion et entretien diversifiés.

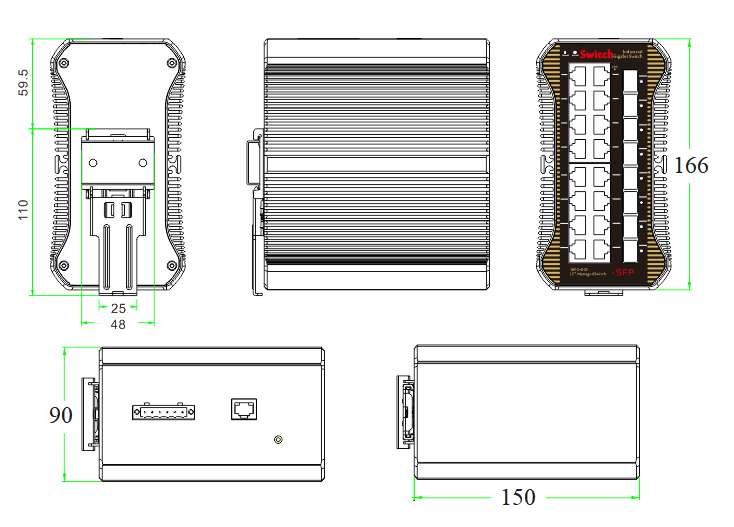

DIMENSION

INFORMATIONS SUR LA COMMANDE

Modèle	Description	Alimentation électrique recommandée
ONV-IPS33024FM-8F	L2 + a contrôlé le commutateur industriel de fibre d'Ethernet avec les ports RJ45 de 1610/100/1000M et les ports de fibre de SFP de liaison montante de 8100/1000M. Il peut prendre en charge une double entrée d'alimentation CC et un montage sur rail DIN.	24V/36W
Remarque:Le module optique et l'alimentation ne sont pas inclus et doivent être achetés.

LISTE D'EMBALLAGE

Liste d'emballage	Contenu	Qté	Unité
	24 ports gigabit completL2 +Commutateur industriel géré d'Ethernet	1	ENSEMBLE
	Ligne RJ45-DB9	1	PC
	Guide de l'utilisateur	1	PC
	Carte de garantie	1	PC

POWER FOURNITURE

Produit

Modèle

Description

Unité

Alimentation d'énergie industrielle de rail de 36W DIN

GWS-DP36-24

Rail DIN 36W ensemble unique d'alimentation de sortie

Tension d'entrée: AC100V ~ 240V 50-60Hz, 0.56A

Tension de sortie: DC24V, 1.5A

Température de fonctionnement: -40 ℃ à + 70 ℃

MODULE OPTIQUE

Produit	Modèle	Description	Unité
1.25GOPtiqueModule	2630-G	Module optique industriel de SFP, 1.25G double fibre multimode 850nm, distance de transmission: 550m, interface de LC. Prend en charge la fonction DDM et branchement à chaud.	PC
	Référence: 2632-G	Module optique industriel de SFP, 1.25G double fibre monomode 1310nm, distance de transmission: 20km, interface de LC. Prend en charge la fonction DDM et branchement à chaud.	PC
	Référence: 2612-T-G	Module optique industriel de SFP, fibre 1,25G simple monomode TX1310nm/ RX1550nm, distance de transmission: 20km, interface de LC. Prend en charge la fonction DDM et branchement à chaud.	PC
	Référence: 2613-R-G	Module optique industriel de SFP, fibre 1,25G simple monomode TX1550nm/ RX1310nm, distance de transmission: 20km, interface de LC. Prend en charge la fonction DDM et branchement à chaud.	PC
	Référence: 2612-T-SC-G	Module optique industriel de SFP, 1.25G fibre simple monomode TX1310nm/ RX1550nm, distance de transmission: 20km, interface de Sc. Prend en charge la fonction DDM et branchement à chaud.	PC
	Référence: 2613-R-SC-G	Module optique industriel de SFP, fibre 1.25G simple monomode TX1550nm/ RX1310nm, distance de transmission: 20km, interface de Sc. Prend en charge la fonction DDM et branchement à chaud.	PC
PuissanceModule	2633	Le module optique de 1.25G SFP transfère au port RJ45 de 10/100/1000M.	PC

SPÉCIFICATION TECHNIQUE

Modèle	ONV-IPS33024FM-8F
Caractéristiques de l'interface
Port fixe	1 * Port de la console (115200,N,8,1) Port de commutateur d'alarme de mise hors tension (DÉFAUT) Ports de 1610/100/1000Base-T RJ45 (données) Ports de fibre de la liaison montante SFP de 8100/1000Base-X (données) 2 ensemble de V, ports V-redondants d'alimentation CC (terminal de Phoenix de 6 bornes)
Port Ethernet	Auto-détection de l'appui 10/100/1000Base-T du port 1-16, plein/auto-adaptation semi-duplex de MDI/ MDI-X
Transmission à paire torsadée	10BASE-T: Cat3,4,5 UTP (≤ 100 mètres) 100BASE-TX: Cat5 ou plus tard UTP (≤ 100 mètres) 1000BASE-T: Cat5e ou plus tard UTP (≤ 100 mètres)
Port de fibre optique	L'interface de fibre optique de gigabit, défaut aucun incluent le module optique (unimodal facultatif/à plusieurs modes de fonctionnement, fibre simple/double module optique de fibre. LC)
Extension du port SFP	Extension du module optique Turbo overclocking 2.5G et réseau en anneau
Câble optique/Distance	Multi-mode: 850nm/ 0-500m, Monomode: 1310nm/ 0-40km, 1550nm/ 0-120km
Paramètre de puce
Type de gestion de réseau	L2
Protocole réseau	IEEE 802.3 10BASE-T, IEEE 802.3i 10Base-T, IEEE 802.3u 100Base-TX , IEEE 802.3ab 1000Base-T, IEEE 802.3z 1000Base-X, IEEE 802.3x
Mode de transmission	Stocker et avancer (pleine vitesse de fil)
Capacité de commutation	52Gbps (non bloquant)
Expédition Taux @ 64 octet	35,71 Mpps
MAC	8K
Mémoire tampon	8M
Cadre Jumbo	9.6K
Indicateur de LED	Puissance: PWR (vert), Système: SYS (vert), Réseau: Lien (jaune), Port fibre: L/A (vert)
Réinitialiser l'interrupteur	Oui, appuyez et maintenez pendant 10 secondes, puis relâchez pour restaurer les réglages d'usine
Alimentation électrique
PWR total/tension d'entrée	30W/(DC12-48V)
Consommation de puissance	Veille<10W,Chargement complet<30W

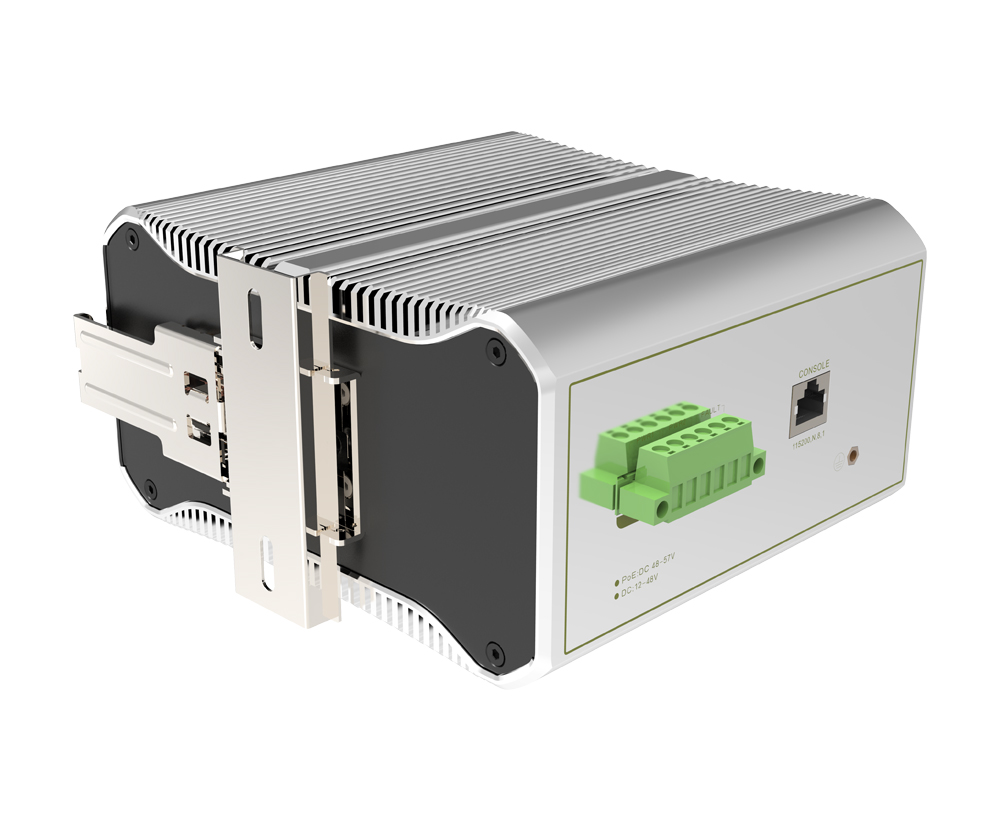

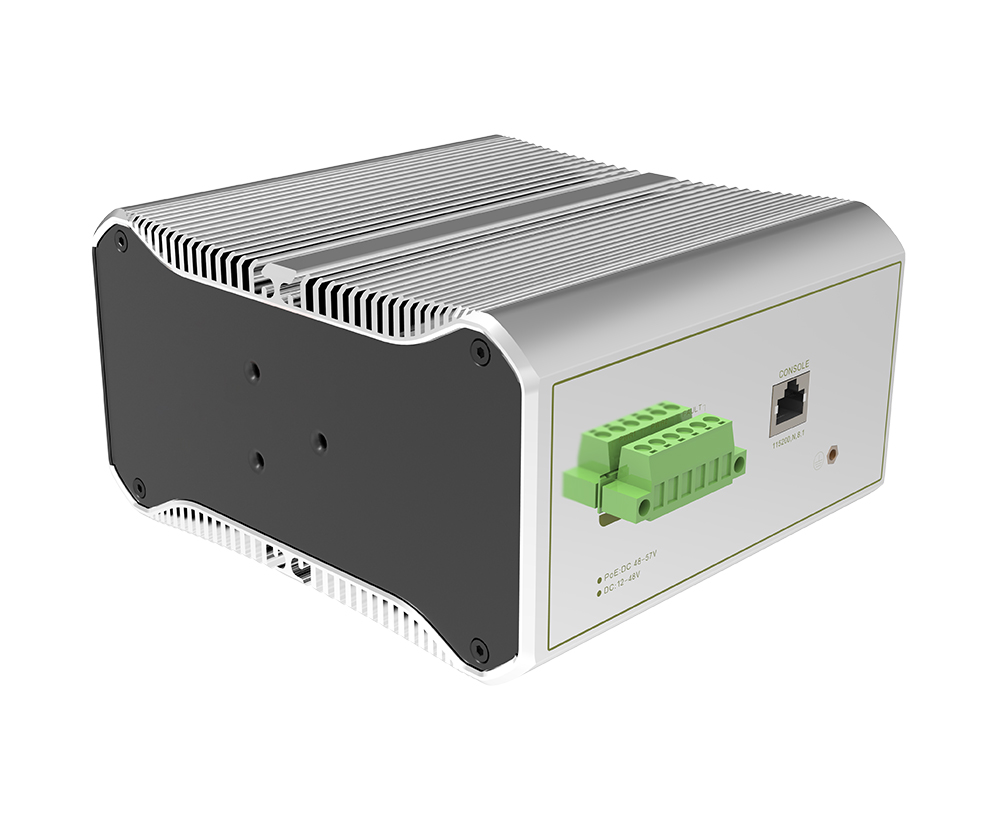

Tension fonctionnante	DC12-48V,Terminal industriel de Phoenix de 6 bornes, protection d'anti-inverse de soutien.
Alimentation électrique	Non, facultatif24V/36W Alimentation électrique industrielle
Paramètre physique
Opération TEMP/Humidité	-40 ~ + 80 °C, 5% ~ 90% RH non condensant
TEMP/Humidité de stockage	-40 ~ + 85 °C, 5% ~ 95% RH non condensant
Dimension (L * W * H)	16615090mm
Poids net/brut	2.1Kg/2.3Kg

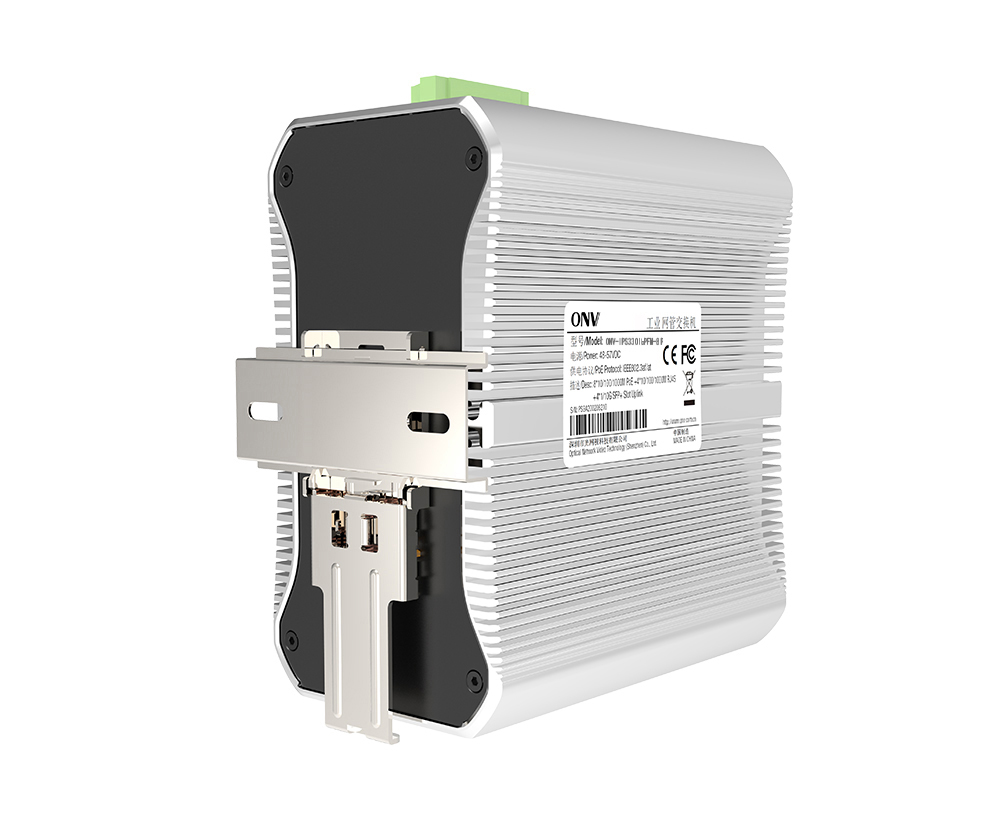

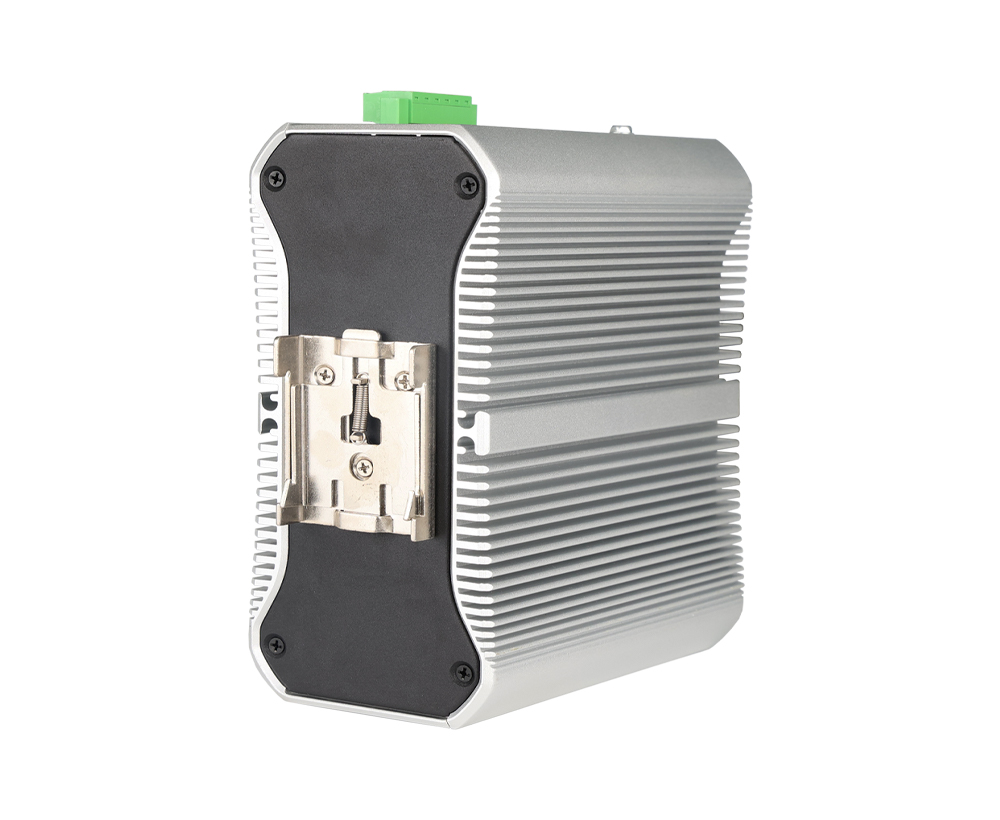

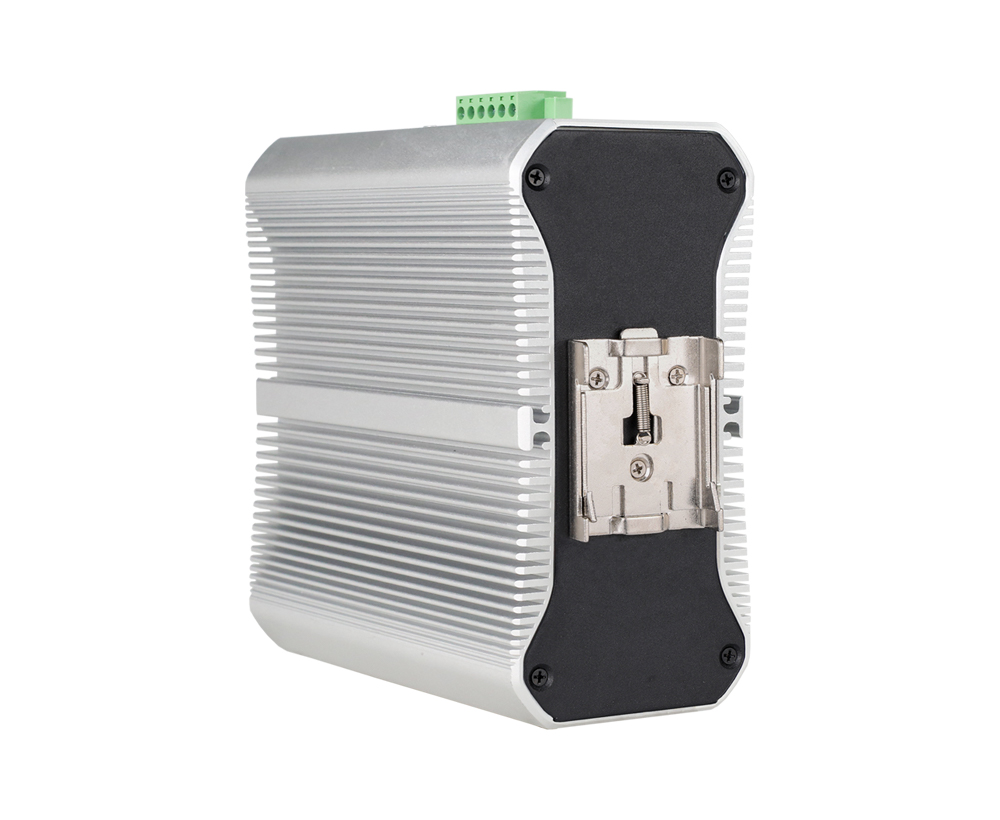

Installation	Bureau, rail DIN de 35mm
Certification et garantie
Protection contre la foudre	Niveau de protection: IP40 Protection contre la foudre: 6KV 8/20us IEC61000-4-3 (RS):10 V/m (80 ~ 1000MHz) FCC partie 15/CISPR22 (EN55022): Classe B IEC61000-6-2 (Norme industrielle commune) IEC61000-4-9 (champ magnétique pulsé): 1000A/m IEC61000-4-10 (oscillation amortie): 30A/m, 1MHz IEC61000-4-12/18 (onde de choc): CM 2.5kV, DM 1kV IEC61000-4-4(EFT): Câble d'alimentation: ± 4kV, câble de données: ± 2kV IEC61000-4-16 (transmission de Commun-mode): 30V, 300V, 1s IEC61000-4-2 (ESD): décharge de contact de ± 8kV, décharge d'air de ± 15kV IEC61000-4-6 (transmission de radiofréquence): 10V(150kHz ~ 80MHz) IEC61000-4-8 (champ magnétique de fréquence de puissance):100A/m, 1000A/m, 1s-3s IEC61000-4-5 (montée subite): Câble d'alimentation: CM ± 4kV/ DM ± 2kV, câble de données: ± 4kV
Propriétés mécaniques	IEC60068-2-6 (Anti Vibration), IEC60068-2-32 (Chute Libre), IEC60068-2-27 (Anti Choc)
Certification	Ccc, marque de la CE, message publicitaire, EN62368-1 de CE/LVD, classe B, RoHS de la pièce 15 de FCC
Garantie	5 ans, entretien perpétuel.
Fonctionnalité de gestion réseau
Interface	Réglages de protection de la température du port Contrôle de flux IEEE 802.3x (duplex intégral) Contrôle de la tempête de diffusion basé sur la vitesse du port Configuration économiseuse d'énergie d'Ethernet de vert du port EEE Limitez la vitesse du trafic de message aux ports entrants et sortants, avec la mini granularité de 64Kbps
Caractéristique L3	Protocole ARP, max 1024 entrées Route statique/route par défaut, max 128 entrées Fonction de gestion du réseau L2, gestion de la double-pile IPV4/IPV6 L3 routage et expédition, communication de soutien entre différents segments de réseau et VLAN différent
VLAN	Configuration de port d'Access, tronc, hybride VLAN basé sur le MAC, VLAN basé sur le protocole (4K) VLAN basé sur le port, IEEE802.1q, VLAN vocal, configuration de QinQ
Agrégation de port	Agrégation statique, LACP Max 12 groupes d'agrégation, par soutien de groupe jusqu'à 8 ports
Spanning Arbre	STP (IEEE802.1d), RSTP (IEEE802.1w), MSTP (IEEE802.1s)
Protocole de réseau en anneau industriel	Soutenez le réseau d'anneau d'ERPS, temps de récupération moins de 20ms, anneau 255 tout au plus, 1024 dispositifs maximum par anneau.
Multidiffusion	IGMP Snooping v1/v2/v3, 1024 groupes de multidiffusion maximum MLD Snooping, Multicast VLAN, mécanisme de sortie rapide de l'utilisateur
Mise en miroir du port	Mise en miroir de données bidirectionnelle basée sur le port
QoS	Algorithme de planification de file d'attente (SP, WRR, SP WRR) Limitation de débit basée sur le débit, filtrage de paquets basé sur le débit Redirection basée sur les flux, Diff-Serv QoS, Marque de priorité/Remarque 8 * files d'attente de sortie de chaque port, mappage de priorité 802.1p/DSCP
ACL	ACL a publié basé sur le port et le VLAN L2-L4 fonction de filtrage de paquet peut assortir les 80 premiers octets du message et fournir la définition d'ACL basée sur l'adresse MAC de source, l'adresse MAC de destination, l'adresse IP de source, l'adresse IP de destination, le type de protocole IP, le port de TCP/UDP, la plage de port de TCP/UDP, le VLAN, etc.
Sécurité	Authentification basée sur port IEEE802.1X MAC adresse la limite de nombre d'apprentissage SSL assure la sécurité de la transmission des données Isolation de port, adresse MAC le trou noir Fonction obligatoire à quatre voies de port de MAC VLAN d'IP Gestion hiérarchique des utilisateurs et protection par mot de passe Certification AAA & RADIUS & TACACS, inspection ARP Protection de l'adresse IP source, mécanisme de sauvegarde des données de l'hôte SSH 2.0 fournit un canal crypté sécurisé pour la connexion utilisateur Prévention d'attaque DoS, suppression de message de diffusion de port Fonction de limite de taux de message d'ARP, fonction de détection d'intrusion d'ARP
DHCP	Client DHCP, surveillance DHCP, serveur DHCP, relais DHCP
Gestion	Journal de travail système, protocole de découverte de couche de liaison Horloge de NTP, détection de longueur de câble, SNMP V1/V2/V3 Détection ping, gestion de réseau Web (HTTPS) Gestion de cluster de plateforme ONV-NMS (SNMP LLDP) Récupération en un clic, état d'utilisation du CPU en temps réel FTP, TFTP, Xmodem, téléchargement de fichier SFTP et gestion des téléchargements Configuration de ligne de commande du modem/Telnet/ SSH2.0 CLI de console/AUX
Système	Navigateur Web: Mozilla Firefox 2.5 ou supérieur, Google Chrome V42 ou supérieur, câble Ethernet Cat5 et supérieur TCP/IP, adaptateur réseau et système d'exploitation réseau (tel que Microsoft Windows, Linux, Mac OS X) installés sur chaque ordinateur dans le câble Ethernet réseau Cat5 et supérieur
