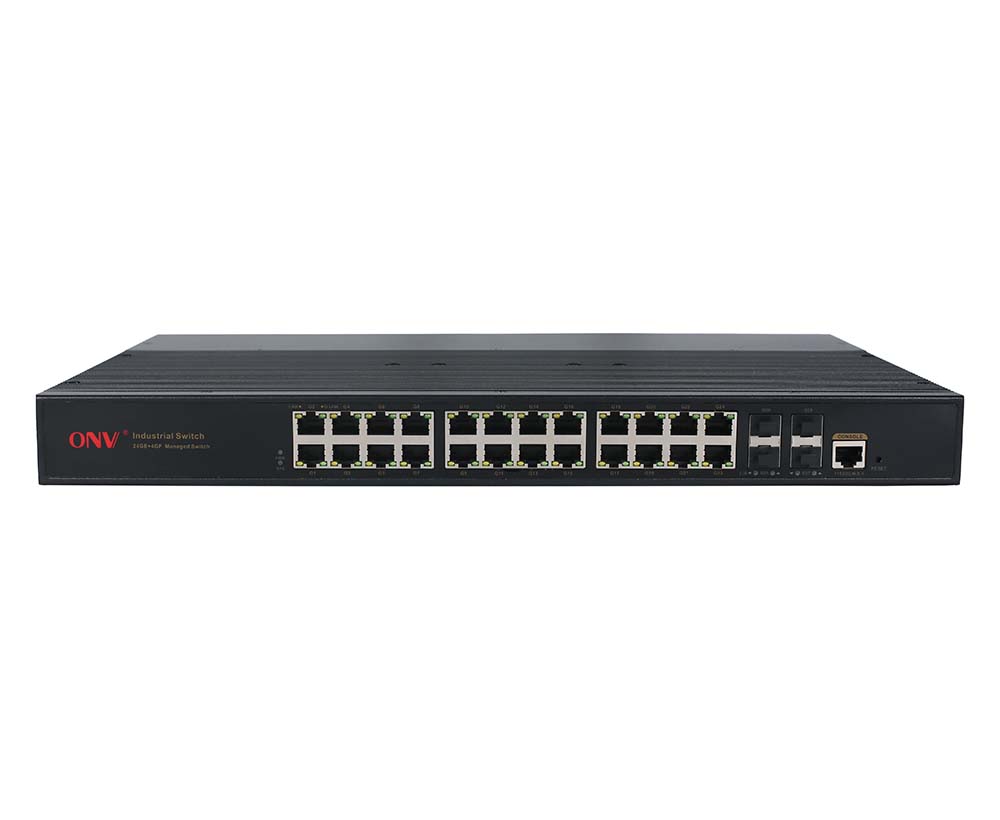

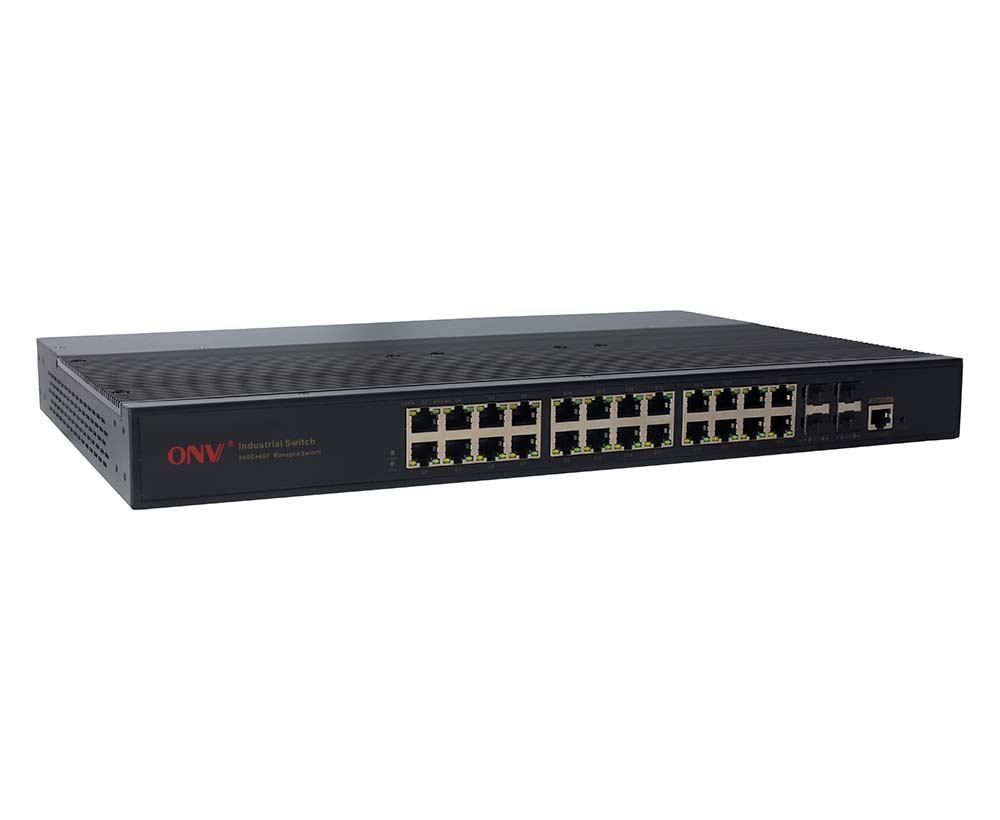

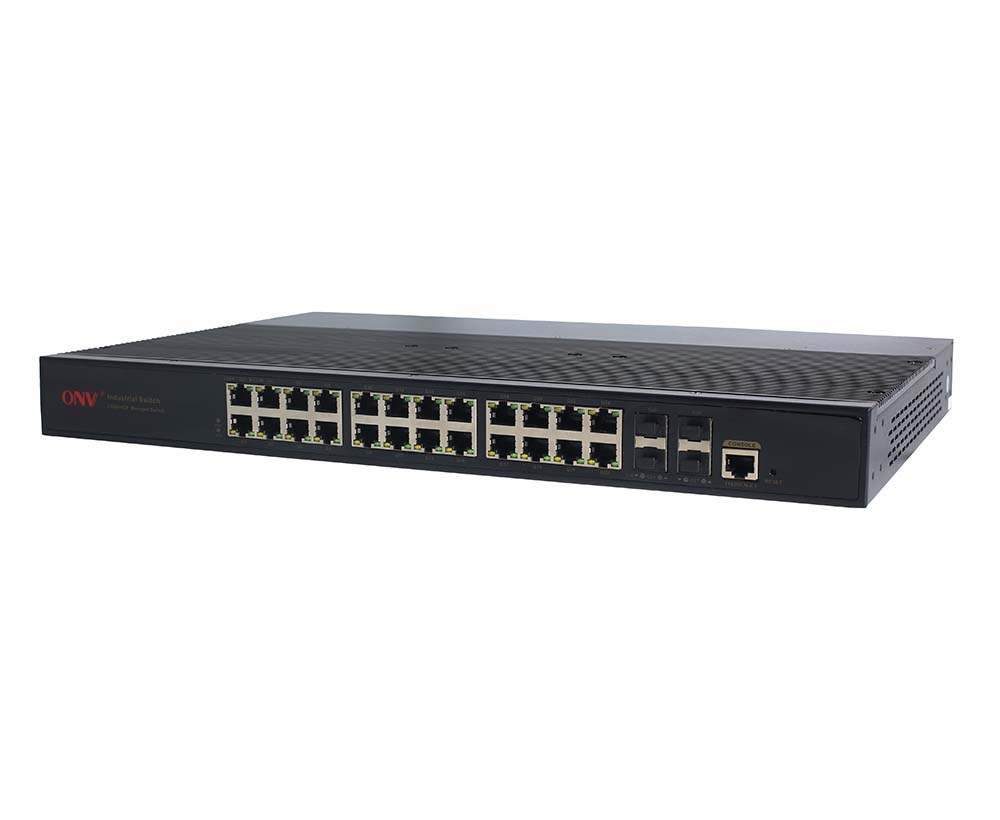

Commutateur Ethernet industriel géré Gigabit 28 ports L2

Modèle： ONV-IPS33028FM

L2 a contrôlé le commutateur industriel de fibre d'Ethernet avec les ports RJ45 de 24*10/100/1000M et les ports de fibre de SFP de liaison montante de 4*100/1000M. Il intégré 2*30W alimentation et prend en charge 2AC DC entrée d'alimentation et 1U/19 "installation de l'armoire.

Je veux faire une enquête

Aperçu
Spécification technique

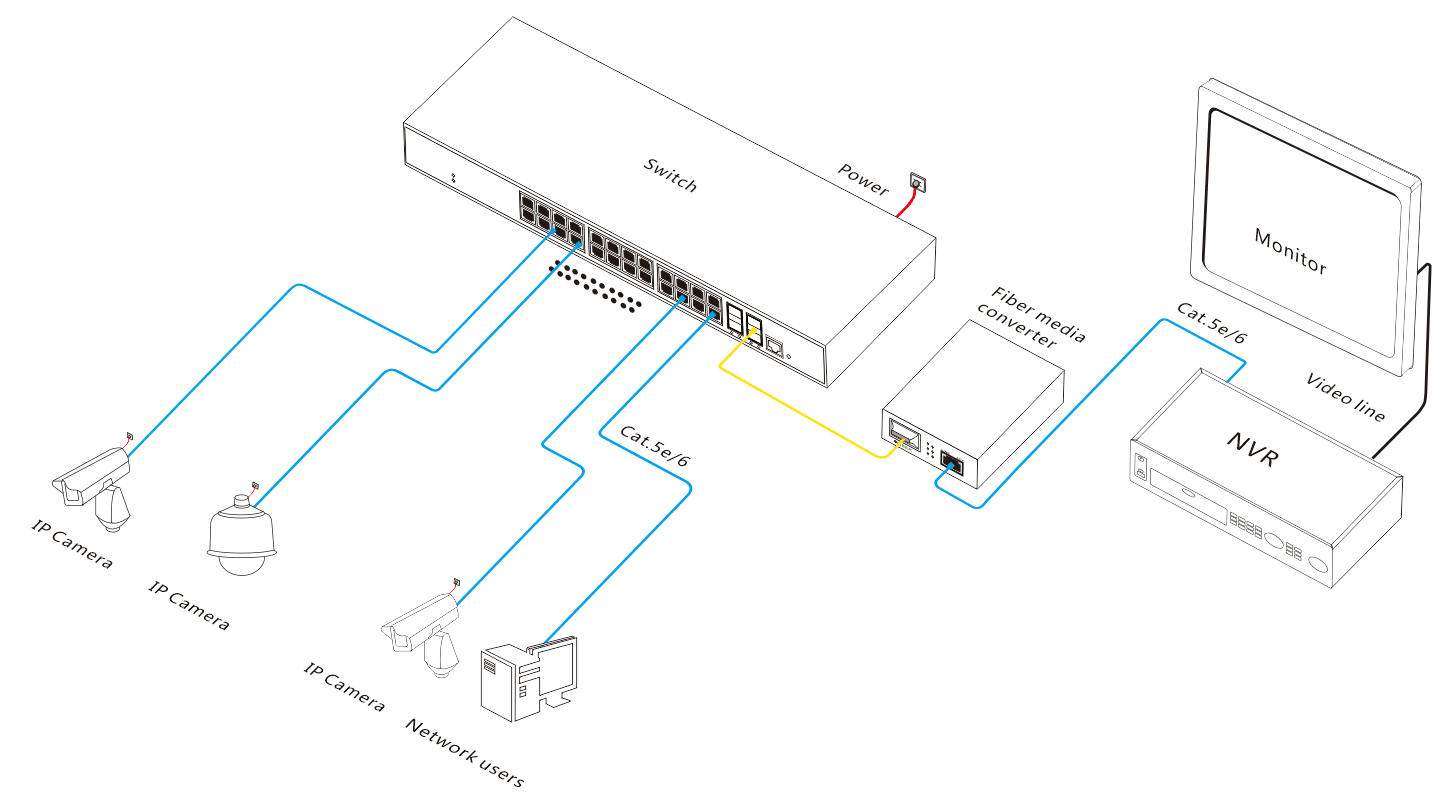

Application
Documents
Produits connexes

APERÇU

LeONV-IPS33028FMEst unGigabitGéré industriel EThernetFibreCommutateur indépendamment développé par ONV. Il a24* 10/100/1000Base-T adaptatifPorts RJ45 et 4*100/1000Base-XLiaison montantePorts de fibre de SFP. Chaque port peut soutenir l'expédition de fil-vitesse.

LeONV-IPS33028FMAFonctions de gestion de réseau L2 +. Il estPeutGestion de soutien IPV4 et expédition statique de routage, mécanismes complets de protection de sécurité, ACL complet/Politiques de QoS, et fonctions riches de VLAN, le rendant facile à gérer et maintenir. Prend en charge plusieurs protocoles de redondance réseau RSTP (<50ms) pour améliorer la sauvegarde des liens et la fiabilité du réseau. Lorsqu'un réseau unidirectionnel échoue, la communication peut être rétablie rapidement pour assurer une communication ininterrompue des transmissions importantes. Selon les besoins de l'application, la gestion d'alimentation PoE, le contrôle de flux de ports, la division VLAN, la QoS et d'autres configurations de service d'application peuvent être effectuées via des méthodes de gestion de réseau telles que Web, CLI, SNMP et Telnet. Il répond aux besoins de divers environnements industriels d'application d'Ethernet et convient à établir les réseaux économiques, efficaces, stables, et fiables de communication dans les scénarios industriels tels que le transport intelligent, le transport ferroviaire, l'industrie de l'énergie, l'exploitation, le pétrole, l'expédition, la métallurgie, et la construction d'énergie verte.

CARACTÉRISTIQUE

Accès de gigabit, port de fibre de la liaison montante SFP

◇L'expédition non bloquante de fil-vitesse de soutien.

◇Support full-duplex basé sur IEEE802.3x et semi-duplex basé sur la contre-pression.

◇Soutenez le port du gigabit RJ45 et le port de fibre de SFP de liaison montante pour répondre aux exigences de mise en réseau de divers scénarios.

ForteCapacité de traitement des affaires

◇Appui IEEE 802.1Q VLAN.

◇Ring réseau RSTP spanning tree protocole élimine couche 2 boucles et réalise lien de sauvegarde.

◇SoutienIGMP Snooping V1/V2Pour répondre aux besoins de la vidéosurveillance multi-terminal haute définition et de l'accès à la vidéoconférence.

◇Soutenez QoS, trois modes prioritaires basés sur le port, 802.1P et DSCP-basés, et quatre algorithmes de planification de file d'attente: SP, WRR, etWFQ.

◇L'agrégation statique et l'agrégation dynamique augmentent effectivement la bande passante de lien, réalisent l'équilibrage de charge, et la sauvegarde de lien, et améliorent la fiabilité de lien.

◇Prise en charge de l'ACL pour filtrer les paquets de données en configurant les règles de correspondance, les opérations de traitement et les autorisations de temps afin de fournir des stratégies de contrôle d'accès de sécurité flexibles.

Sécurité

◇Isolement du portEt contrôle de la tempête.

◇L'authentification 802.1X fournit des fonctions d'authentification pour les ordinateurs LAN et contrôle l'état d'autorisation des ports contrôlés en fonction des résultats d'authentification.

Stable et fiable

◇CCC, CE, FCC, RoHS.

◇Adoptez l'alimentation d'énergie auto-développée et redondante pour fournir la puissance de sortie stable à long terme.

◇Le panneau convivial peut montrer le statut de dispositif par l'indicateur de LED de PWR et de lien.

◇Faible consommation d'énergie, pas de ventilateur, boîtier en acier galvanisé,EtExcellente dissipation thermique pour assurer le fonctionnement stable du commutateur.

Gestion O & M facile

◇Surveillance de CPU, surveillance de la mémoire, EtDétection ping.

◇SLes journaux ystem et les statistiques de trafic portuaire facilitent l'optimisation et la transformation du réseau.

◇LLDP facilite le système de gestion de réseau pour interroger et déterminer l'état de communication de la liaison.

◇Gestion du réseau Web, CLI (Console, Telnet), SNMP (V1/V2/V3), Telnet,Et d'autres méthodes diversifiées de gestion et d'entretien.

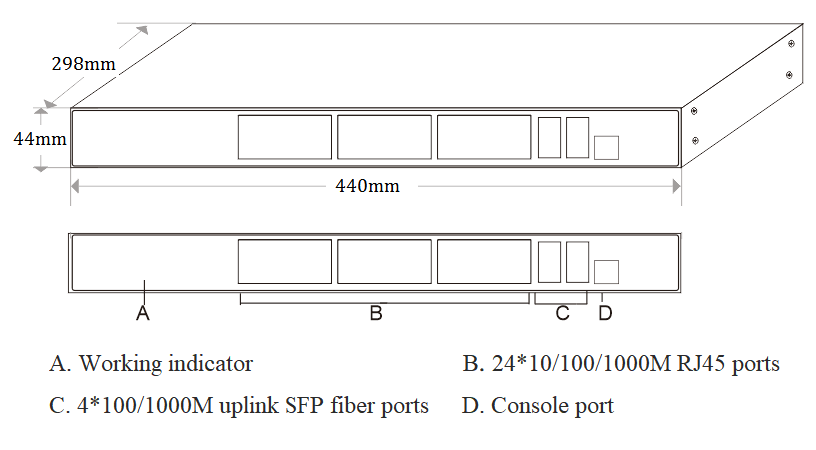

DIMENSION

INFORMATIONS SUR LA COMMANDE

Modèle	Description	Alimentation intégrée
ONV-IPS33028FM	L2 + a contrôlé le commutateur industriel de fibre d'Ethernet avec les ports RJ45 de 2410/100/1000M et les ports de fibre de SFP de liaison montante de 4100/1000M. Il intégré alimentation et prend en charge 2AC + DC puissance d'entrée et 1U/19 "installation de l'armoire.	2 *30W
Remarque:Le module optique n'est pas inclus et doit être acheté séparément.

LISTE D'EMBALLAGE

Liste d'emballage	Contenu	Qté	Unité
	Commutateur Ethernet industriel à 28 ports géré par gigabit	1	ENSEMBLE
	Câble d'alimentation AC	1	PC
	Kit de montage	1	ENSEMBLE
	Câble adaptateur RJ45-DB9	1	PC
	Guide de l'utilisateur	1	PC
	Carte de garantie et certificat de conformité	1	PC

MODULE OPTIQUE

Produit	Modèle	Description	Unité
1.25G Optique Module	2630-G	Module optique industriel de SFP, 1.25G double fibre multimode 850nm, distance de transmission: 550m, interface de LC. Prend en charge la fonction DDM et branchement à chaud.	PC
	Référence: 2632-G	Module optique industriel de SFP, 1.25G double fibre monomode 1310nm, distance de transmission: 20km, interface de LC. Prend en charge la fonction DDM et branchement à chaud.	PC
	Référence: 2612-T-G	Module optique industriel de SFP, fibre 1,25G simple monomode TX1310nm/ RX1550nm, distance de transmission: 20km, interface de LC. Prend en charge la fonction DDM et branchement à chaud.	PC
	Référence: 2613-R-G	Module optique industriel de SFP, fibre 1,25G simple monomode TX1550nm/ RX1310nm, distance de transmission: 20km, interface de LC. Prend en charge la fonction DDM et branchement à chaud.	PC
	Référence: 2612-T-SC-G	Module optique industriel de SFP, 1.25G fibre simple monomode TX1310nm/ RX1550nm, distance de transmission: 20km, interface de Sc. Prend en charge la fonction DDM et branchement à chaud.	PC
	Référence: 2613-R-SC-G	Module optique industriel de SFP, fibre 1.25G simple monomode TX1550nm/ RX1310nm, distance de transmission: 20km, interface de Sc. Prend en charge la fonction DDM et branchement à chaud.	PC
Puissance Module	2633	Transferts optiques de module de 1.25G SFP à 10/100/1000M RJ45Port.	PC

SPÉCIFICATION TECHNIQUE

Modèle	ONV-IPS33028FM
Caractéristiques d'interface
FixePOrt	1 * port console (115200,N,8,1) Interrupteur d'alarme de mise hors tension (FAULT) 2 * ports d'entrée de puissance AC100-240V 2410/100/1000Base-T RJ45 ports (données) 4100/1000Base-X ports fibre SFP liaison montante (données) 2 * ports d'entrée d'alimentation DC12-48V (protection anti-retour)
Port Ethernet	Port 1-24 peut prendre en charge 10/100/1000Base-T(X) auto-détection, full/semi-duplex MDI/ MDI-X auto-adaptation
Paire torsadée Transmission	10BASE-T: Cat3,4,5 UTP (≤ 100 mètres) 100BASE-TX: Cat5 ou UTP ultérieur (≤ 100 mètres) 1000BASE-T: Cat5e ou UTP ultérieur (≤ 100 mètres)
Port de fibre optique	Interface de fibre optique gigabit, par défaut aucun module optique inclus (module optique monomode/multimode en option, fibre unique/module optique à double fibre. LC)
Câble optique/Distance	Multi-mode: 850nm/ 0-550m, mode unique: 1310nm/ 0-40km, 1550nm/ 0-120km
Paramètre de puce
Type de gestion réseau	L2
Protocole réseau	IEEE 802.3 10BASE-T, IEEE 802.3i 10Base-T, IEEE 802.3u 100Base-TX, IEEE 802.3ab 1000Base-T, IEEE 802.3z 1000Base-X, IEEE 802.3x
Mode de transfert	Stocker et faire en avant (Pleine vitesse de fil)
Capacité de commutation	56Gbps (non bloquant)
Expédition Taux @ 64 octet	41.7Mpps
CPU(Hz)	500M
DRAM	1G
Flash	256M
MAC	8K
Mémoire tampon	4.1M
LED Indicateur	Puissance: PWR (jaune), Système: SYS (jaune), Réseau: Lien (jaune), Port fibre: L/A (vert)
Interrupteur de réinitialisation	Oui, appuyez et relâchez pendant 10 secondes pour restaurer les réglages d'usine
Alimentation électrique
PWR total/Tension d'entrée	60W/ (AC100-240V)
Consommation de puissance	Veille<18W,Pleine charge<35W
Alimentation électrique	Adaptateur d'alimentation intégré, AC100 ~ 240V 50-60Hz, 0.56A

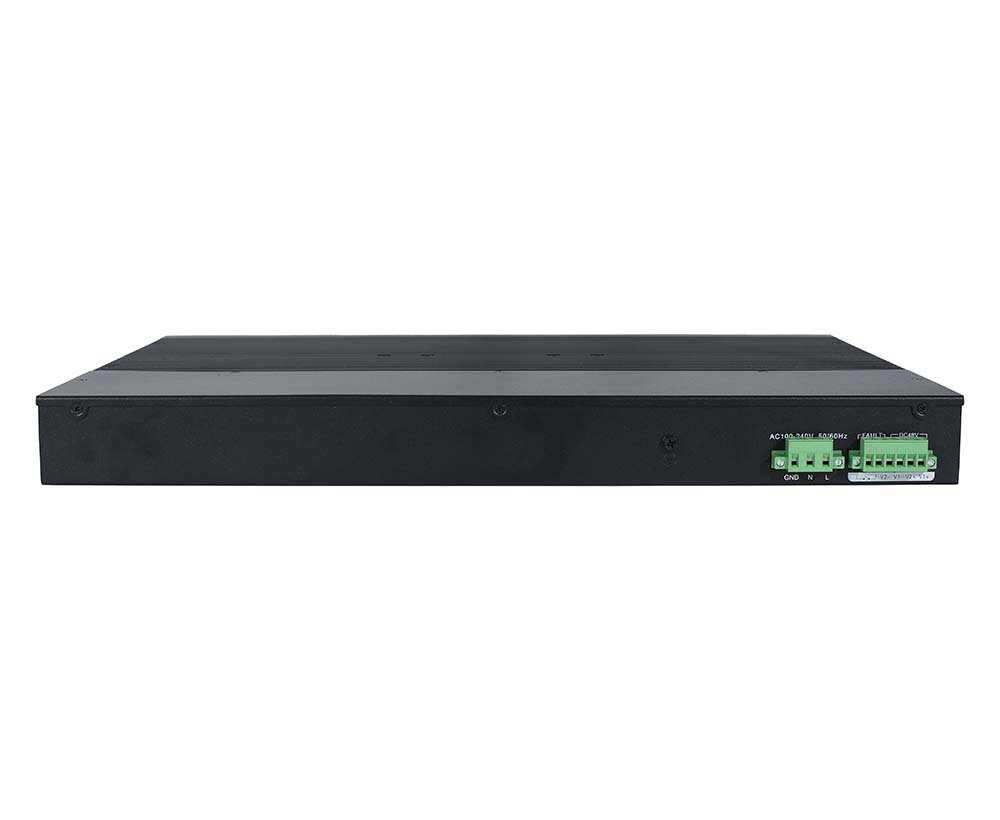

Alimentation électrique	Port de commutateur d'alarme, 2 * ports d'entrée de puissance AC, 2 * ports d'entrée DC12-48V Conception du double port d'alimentation d'entrée: la priorité de l'alimentation CA prend en charge la protection de connexion anti-retour et passe automatiquement à la connexion CC en cas de panne.
Paramètre physique
Opération TEmp/Humidité	-40~+80°C,5%~90% RHSans condensation
Stockage TEmp/Humidité	-40~+85 °C,5%~95% RHSans condensation
Dimension(L * W * H)	44029844mm
Poids net/brut	3.9Kg/4.7Kg
Installation	Bureau, armoire 1U/19”
Certification et garantie
Protection contre la foudre	Niveau de protection: IP40 Protection contre la foudre: 6KV 8/20us IEC61000-4-3(RS):10 V/m (80 ~ 1000MHz) FCC Partie 15/CISPR22(EN55022): Classe B IEC61000-6-2 (norme industrielle commune) IEC61000-4-9 (champ d'aimant pulsé): 1000A/m IEC61000-4-10 (oscillation amortie): 30A/m, 1MHz IEC61000-4-12/18 (onde de choc): CM 2.5kV, DM 1kV IEC61000-4-4(EFT): Câble d'alimentation: ± 4kV, Câble de données: ± 2kV IEC61000-4-16 (transmission en mode commun): 30V, 300V, 1s IEC61000-4-2(ESD): Décharge de contact ± 8kV, décharge d'air ± 15kV IEC61000-4-6 (transmission de fréquence radio): 10V(150kHz ~ 80MHz) IEC61000-4-8 (champ magnétique de fréquence de puissance):100A/m,1000A/m,1-3s IEC61000-4-5(Surge): Câble d'alimentation: CM ± 4kV/DM ± 2kV, Câble de données: ± 4kV
MÉcaniquePRoperties	IEC60068-2-6 (anti vibration), IEC60068-2-32 (chute libre), IEC60068-2-27 (antichoc)
Certification	CCC, marquage CE, commercial, EN62368-1 CE/LVD, FCC Partie 15 Classe B, RoHS
Garantie	5 ans, entretien à vie.
Caractéristique de gestion réseau
Interface	Contrôle de flux IEEE802.3x (duplex intégral) Suppression des tempêtes de diffusion en fonction du taux de port Gestion du trafic en temps réel du port (intervalle de débit) Limitez le taux de trafic de paquets sur les ports entrants et sortants, la mini granularité est de 16Kbps et le maximum est de 1Gbps
Caractéristique L3	Route statique IPV4/itinéraire par défaut
VLAN	VLAN basé sur le port (4K), VLAN basé sur le protocole IEEE802.1q, Configuration portuaire d'accès, Tronc, Hybride
Agrégation des ports	Agrégation dynamique LACP, agrégation statique, Max 14 groupes d'agrégation et 8 ports par groupe
Arbre à sonner	RSTP (IEEE 802.1w)
ERPS	ERPSv2
Multidiffusion	Multidiffusion VLAN, mécanisme de sortie rapide de l'utilisateur, IGMP snooping v1/v2
Port Mirroring	Mirroring de données bidirectionnel basé sur le port
QoS	Cartographie prioritaire 802.1p/ DSCP, QoS Diff-Serv Algorithme de planification de la file d'attente (SP, WRR, WFQ) Limite de débit basée sur le débit, filtrage de paquets basé sur le flux Redirection basée sur le flux, 8 * files d'attente de sortie de chaque port
ACL	ACL basé sur port et livré par VLAN La fonction de filtrage de paquets L2-L4 peut correspondre aux 80 premiers octets du paquet et fournir des informations basées sur l'adresse MAC source, l'adresse MAC de destination, l'adresse IP source, l'adresse IP de destination, le type de protocole IP, port TCP/UDP, plage de ports TCP/UDP pour définir l'ACL.
Sécurité	Isolement du port, suppression des messages de diffusion du port Certification IEEE802.1X basée sur Port et Mac Gestion hiérarchique de l'utilisateur et protection par mot de passe Certification AAA et RADIUS, protection des adresses de source IP
DHCP	DHCP Client, DHCP Snooping
Gestion	Gestion du réseau Web (https), Détection Ping Gestion de cluster de plate-forme ONV-NMS (SNMP LLDP) Récupération en un clic, Afficher l'état d'utilisation en temps réel du processeur Protocole de découverte de couche de liaison (LLDP), journal des travaux système Console/configuration Telnet et CLI, SNMP V1/V2/V3 Horloge NTP, téléchargement de fichiers HTTP et gestion de téléchargement
Système	Navigateur Web: Mozilla Firefox 2.5 ou supérieur, Google Chrome V42 ou supérieur, Cat5 et câble Ethernet supérieur TCP/IP, adaptateur réseau et système d'exploitation réseau (tel que Microsoft Windows, Linux, Mac OS X) installé sur chaque ordinateur dans le réseau Cat5 et câble Ethernet ci-dessus
