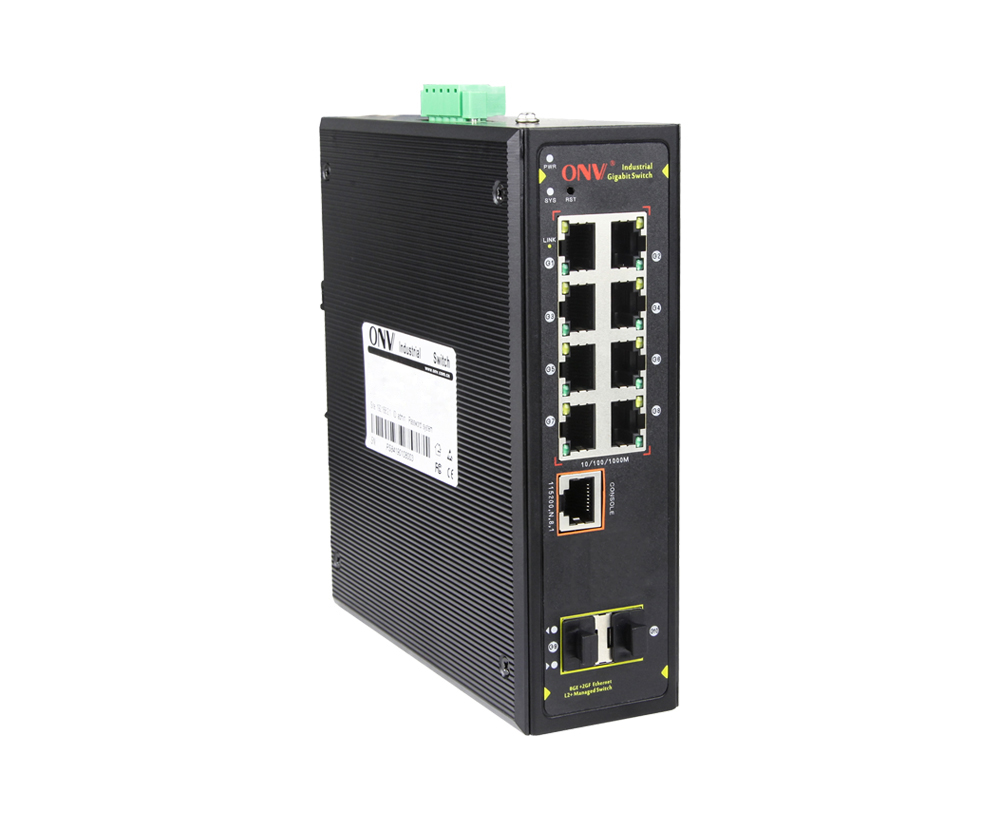

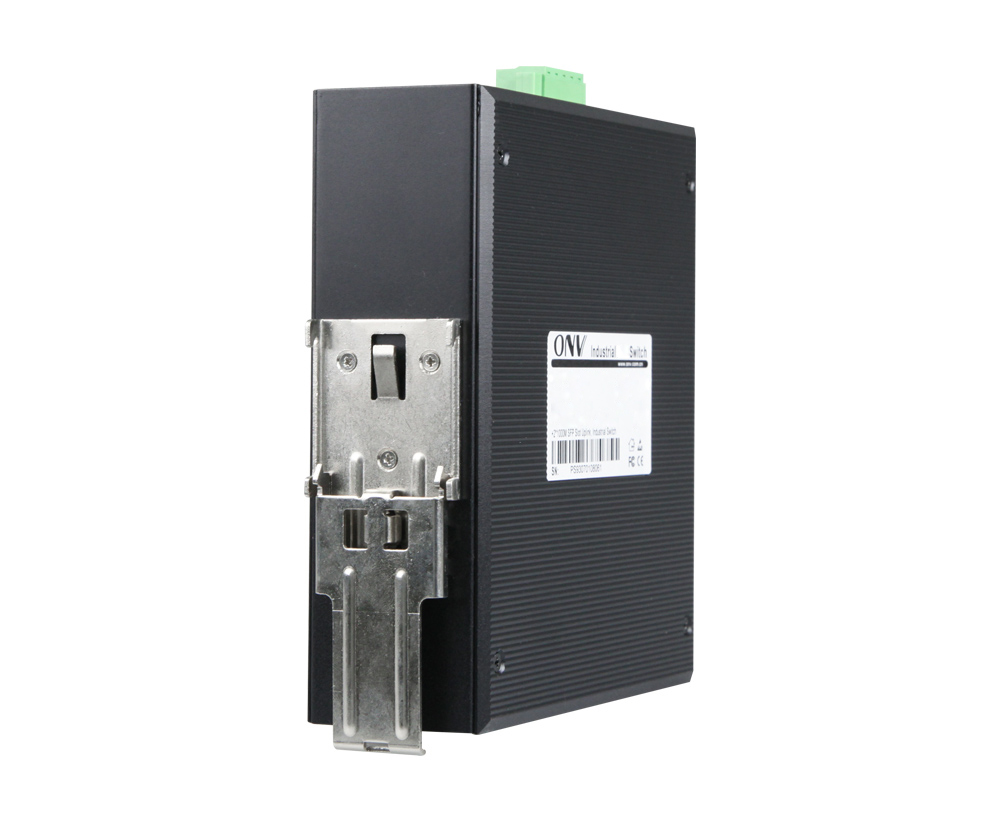

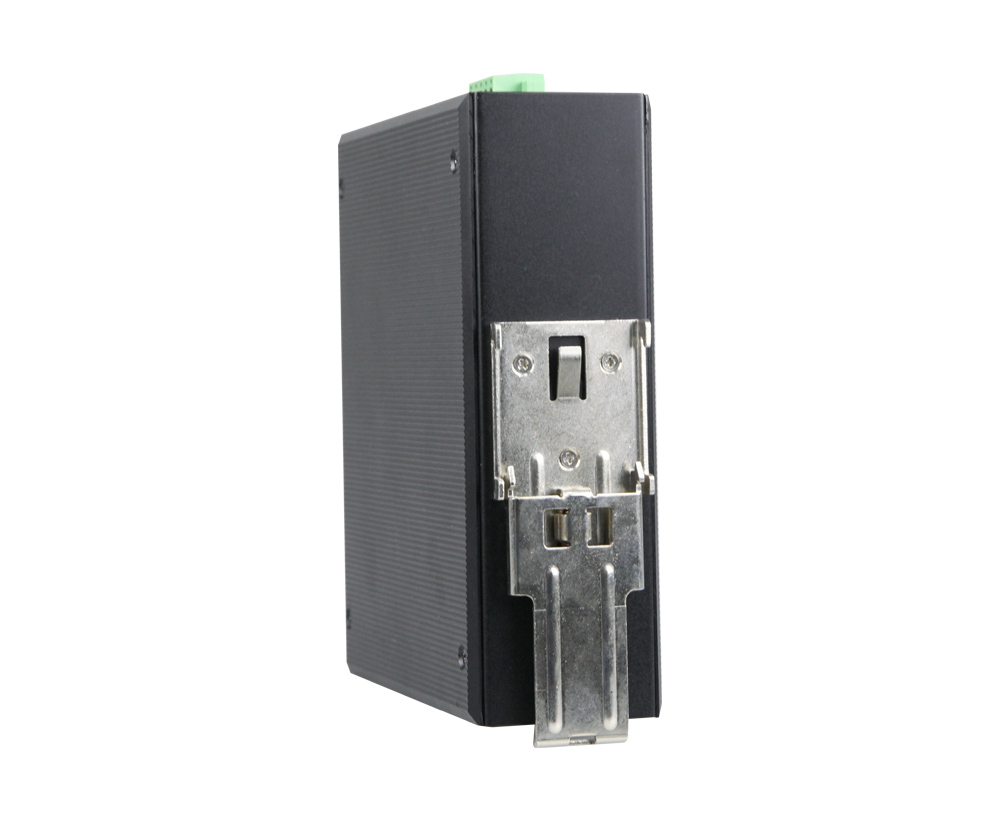

Commutateur Ethernet industriel géré Gigabit 10 ports L2

Modèle： ONV-IPS33010FM

L2 a contrôlé le commutateur industriel de fibre d'Ethernet avec les ports RJ45 de 8*10/100/1000M et les ports de fibre de SFP de liaison montante de 2*100/1000M. Il peut prendre en charge une double entrée d'alimentation DC et un montage sur rail DIN.

Je veux faire une enquête

Aperçu
Spécification technique
Application
Documents
Produits connexes

APERÇU

Le ONV-IPS33010FM est un commutateur de fibre Ethernet industriel géré par Gigabit développé indépendamment par ONV. Il dispose de ports RJ45 adaptatifs 8*10/100/1000Base-T et de ports de fibre SFP de liaison montante 2*100/1000Base-X. Chaque port peut soutenir la transmission de vitesse de fil.

Le ONV-IPS33010FM dispose de fonctions de gestion de réseau L2, prend en charge la gestion IPV4, le transfert de routage statique, un mécanisme de protection de sécurité complet, une stratégie ACL/QoS parfaite et des fonctions VLAN riches pour une gestion et une maintenance faciles. Prend en charge plusieurs protocoles de redondance réseau STP/RSTP/MSTP (<50ms) pour améliorer la sauvegarde des liaisons et la fiabilité du réseau. Lorsqu'un réseau unidirectionnel échoue, la communication peut être rapidement rétablie pour assurer une communication ininterrompue des applications importantes. Selon les besoins des applications, la gestion des ports, la gestion des adresses de routage, le contrôle de flux de ports, la division VLAN, l'IGMP, la politique de sécurité et d'autres configurations commerciales d'application sont effectuées via des méthodes de gestion de réseau telles que le Web, CLI, SNMP, Telnet, etc. Il est excellent pour s'adapter aux environnements industriels (y compris la stabilité mécanique, Adaptabilité de l'environnement climatique, adaptabilité de l'environnement électromagnétique, etc.). Il convient aux scénarios industriels tels que le transport intelligent, le transport ferroviaire, l'industrie de l'énergie, les mines, le pétrole, le transport maritime, la métallurgie et la construction d'énergie verte pour former un économique, efficace, stable, et réseau de communication fiable.

CARACTÉRISTIQUE

GigabitACcess,UPlinkPort fibre SFP

Prend en charge la transmission de vitesse de fil sans blocage.

Prend en charge le duplex intégral basé sur IEEE802.3x et semi-duplex basé surBCa pression.

Prise en charge du port Gigabit RJ45 et de la combinaison de ports fibre SFP qui permet aux utilisateurs de créer un réseau de manière flexible pour répondre aux besoins de divers scénarios.

ForteCapacité de traitement des entreprises

Soutien IEEE 802.1Q VLAN.

Le protocole d'arborescence couvrant RSTP du réseau RSTP élimine les boucles de la couche 2 et réalise la sauvegarde des liens.

Des appuisIGMP Snooping V1/V2Pour répondre aux besoins de la vidéosurveillance multi-terminaux haute définition et de l'accès à la vidéoconférence.

Prend en charge QoS, trois modes de priorité basés sur le port, 802.1P et basés sur DSCP, et quatre algorithmes de planification de file d'attente: SP, WRR etWFQ.

L'agrégation statique et l'agrégation dynamique augmentent efficacement la bande passante de liaison, permettent un équilibrage de charge et une sauvegarde de liaison, et améliorent la fiabilité de la liaison.

Prise en charge de l'ACL pour filtrer les paquets de données en configurant les règles de correspondance, les opérations de traitement et les autorisations de temps pour fournir des stratégies de contrôle d'accès de sécurité flexibles.

Sécurité

Isolement des ports et contrôle des tempêtes.

L'authentification 802.1X fournit des fonctions d'authentification pour les ordinateurs LAN et contrôle l'état d'autorisation des ports contrôlés en fonction des résultats d'authentification.

Stable et fiable

CCC, CE, FCC, RoHS.

Le panneau convivial peut afficher l'état de l'appareil via l'indicateur LED de PWR,SYS,EtLien.

Consommation de puissance faible, pas de ventilateur, aluminiumLogement,EtExcellente dissipation thermique pour assurer le fonctionnement stable du commutateur.

Gestion facile des opérations et des opérations

Surveillance CPU, surveillance de la mémoire, EtDétection de ping.

SLes journaux ystem et les statistiques du trafic portuaire facilitent l'optimisation et la transformation du réseau.

LLDP facilite le système de gestion de réseau pour interroger et déterminer l'état de communication du lien.

Gestion du réseau Web, CLI (Console, Telnet), SNMP (V1/V2/V3), Telnet,Et d'autres méthodes diversifiées de gestion et d'entretien.

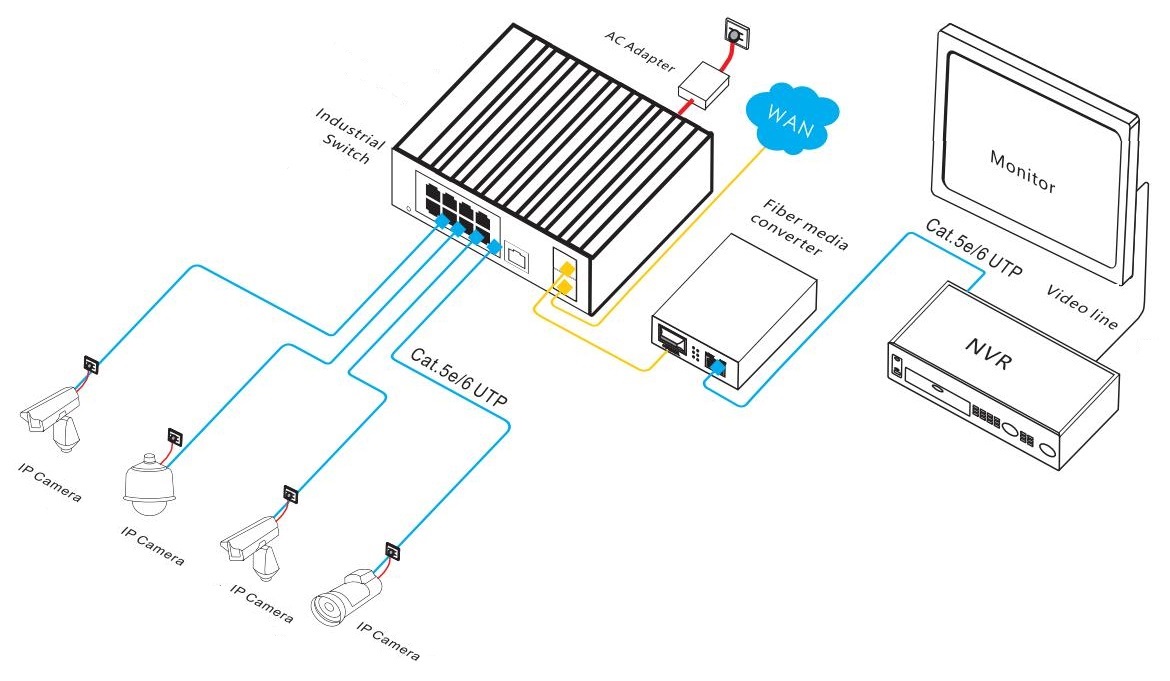

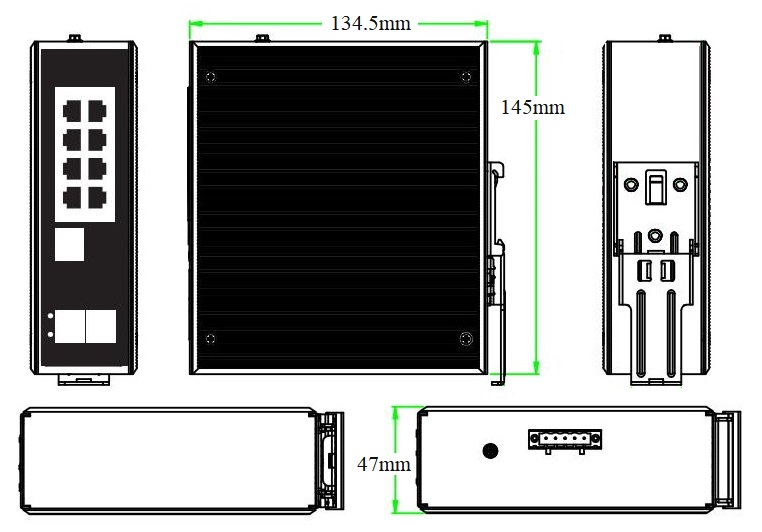

DIMENSION

COMMANDE DES INFORMATIONS

Modèle	Description	Alimentation électrique recommandée
ONV-IPS33010FM	Commutateur de fibre Ethernet industriel géré par L2 avec ports RJ45 810/100/1000M et ports fibre SFP de liaison montante 2100/1000M. Il peut prendre en charge une double entrée d'alimentation CC et un montage sur rail DIN.	24W
Remarque:Le module optique et l'alimentation ne sont pas inclus et doivent être achetés.

LISTE D'EMBALLAGE

Liste d'emballage	Contenu	Qté	Unité
	Commutateur Ethernet industriel géré par 10 ports Gigabit	1	ENSEMBLE
	Câble adaptateur RJ45-DB9	1	PC
	Guide de l'utilisateur	1	PC
	Carte de garantie et certificat de conformité	1	PC

MODULE OPTIQUE

Produit	Modèle	Description	Unité
1.25G Optique Module	2630-G	Module optique industriel SFP, double fibre multimode 1.25G 850nm, distance de transmission: 550m, interface LC. Prend en charge la fonction DDM et le branchement à chaud.	PC
	2632-G	Module optique SFP industriel, double fibre monomode 1.25G 1310nm, distance de transmission: 20km, interface LC. Prend en charge la fonction DDM et le branchement à chaud.	PC
	2612-T-G	Module optique SFP industriel, fibre unique monomode 1.25G TX1310nm/ RX1550nm, distance de transmission: 20km, interface LC. Prend en charge la fonction DDM et le branchement à chaud.	PC
	2613-R-G	Module optique SFP industriel, fibre unique monomode 1.25G TX1550nm/ RX1310nm, distance de transmission: 20km, interface LC. Prend en charge la fonction DDM et le branchement à chaud.	PC
	2612-T-SC-G	Module optique SFP industriel, fibre unique monomode 1.25G TX1310nm/ RX1550nm, distance de transmission: 20km, interface SC. Prend en charge la fonction DDM et le branchement à chaud.	PC
	2613-R-SC-G	Module optique SFP industriel, fibre unique monomode 1.25G TX1550nm/ RX1310nm, distance de transmission: 20km, interface SC. Prend en charge la fonction DDM et le branchement à chaud.	PC
PuissanceModule	2633	Le module optique 1.25G SFP est transféré au port RJ4510/100/1000M.	PC

PAPPROVISIONNEMENT DE LA SUIVRE

Produit

Modèle

Description

Unité

Rail DIN d'alimentation industrielle 24W

GWS-DP24-24

Rail DIN 24W ensemble unique d'alimentation de sortie

Tension d'entrée: AC100V ~ 240V 50-60H, 0.35A

Tension de sortie: DC24V, 1.0A

La température d'opération: -40 ℃ à 70 ℃

SPÉCIFICATION TECHNIQUE

Modèle	ONV-IPS33010FM
Caractéristiques d'interface
FixePOrt	1 Console RS232Port (115200,N,8,1) 810/100/1000Base-T RJ45 ports (données) 2*100/1000Base-X ports fibre SFP liaison montante (données) 2 ensembles V, port d'alimentation CC V-redondant (terminal Phoenix 5P)
Port Ethernet	Port 1-8 peut prendre en charge 10/100/1000Base-T auto-détection, full/semi-duplex MDI/ MDI-X auto-adaptation
Paire torsadée Transmission	10BASE-T: Cat3,4,5 UTP (≤ 100 mètres) 100BASE-TX: Cat5 ou UTP ultérieur (≤ 100 mètres) 1000BASE-T: Cat5e ou UTP ultérieur (≤ 100 mètres)
Port de fibre optique	L'interface de fibre optique de gigabit, défaut aucun incluent le module optique (unimodal facultatif/à plusieurs modes de fonctionnement, fibre simple/double module optique de fibre. LC)
Câble optique/Distance	Multi-mode: 850nm/ 0-550m, monomode: 1310nm/ 0-40km, 1550nm/ 0-120km.
Paramètre de puce
Type de gestion de réseau	L2
Protocole réseau	IEEE 802.3 10BASE-T, IEEE 802.3i 10Base-T, IEEE 802.3u 100Base-TX, IEEE 802.3ab 1000Base-T, IEEE 802.3z 1000Base-X, IEEE 802.3x
Mode d'expédition	Store et Forward (Vitesse de fil complète)
Capacité de commutation	20Gbps (non-blocage)
Taux de transmission @ 64 octet	14,88 Mpps
CPU(Hz)	500M
DRAM	1G
Flash	128M
MAC	8K
Mémoire tampon	4.1M
LED Indicateur	Puissance: PWR(GRéen), Système:SYS (GRéen),Réseau: Lien (YEllow), Port de fibre: L/A(GRéen)
Interrupteur de réinitialisation	Oui, maintenez le commutateur de réinitialisation enfoncé pendant 10s et relâchez-le pour rétablir les réglages d'usine
Alimentation électrique
Consommation de puissance	Veille<8W,Pleine charge<12W
WOrkingVOltage	DC12-48V, 5P terminal industriel Phoenix, protection anti-retour de soutien.
Alimentation électrique	Non, facultatif24V/24W Alimentation électrique industrielle
Paramètre physique
Opération TEmp/Humidité	-40 ~ + 80 °C, 5% ~ 90% HR sans condensation
Stockage TEmp/Humidité	-40 ~ + 85 °C, 5% ~ 95% HR sans condensation
Dimension(L * W * H)	145134.547mm
Poids net/brut	0.85Kg/1.1Kg
Installation	Bureau, 35mm DIN Rail
Certification et garantie
Protection contre la foudre	Niveau de protection: IP40 Protection contre la foudre: 6KV 8/20us IEC61000-4-3 (RS):10 V/m (80 ~ 1000MHz) FCC Partie 15/CISPR22 (EN55022): Classe B IEC61000-6-2 (norme industrielle commune) IEC61000-4-9 (champ d'aimant pulsé): 1000A/m IEC61000-4-10 (oscillation amortie): 30A/m, 1MHz IEC61000-4-12/18 (onde de choc): CM 2.5kV, DM 1kV IEC61000-4-4(EFT): Câble d'alimentation: ± 4kV, Câble de données: ± 2kV IEC61000-4-16 (transmission en mode commun): 30V, 300V, 1s IEC61000-4-2 (ESD): Décharge de contact ± 8kV, décharge d'air ± 15kV IEC61000-4-6 (transmission de fréquence radio): 10V(150kHz ~ 80MHz) IEC61000-4-8 (champ magnétique de fréquence de puissance):100A/m, 1000A/m, 1s-3s IEC61000-4-5 (Surge): Câble d'alimentation: CM ± 4kV/ DM ± 2kV, Câble de données: ± 4kV
Propriétés mécaniques	IEC60068-2-6 (anti vibration), IEC60068-2-32 (chute libre), IEC60068-2-27 (antichoc)
Certification	CCC, marquage CE, commercial, EN62368-1 CE/LVD, FCC Partie 15 Classe B, RoHS
Garantie	5 ans, entretien à vie.
Caractéristique de gestion réseau
Interface	Contrôle de flux IEEE802.3x (duplex intégral) Suppression des tempêtes de diffusion en fonction du taux de port Gestion du trafic en temps réel du port (intervalle de débit) Limitez le taux de trafic de paquets sur les ports entrants et sortants, la mini granularité est de 16Kbps et le maximum est de 1Gbps
Caractéristique L3	Route statique IPV4/itinéraire par défaut
VLAN	VLAN basé sur le port (4K), VLAN basé sur le protocole IEEE802.1q, Configuration portuaire d'accès, Tronc, Hybride
Agrégation des ports	Agrégation dynamique LACP, agrégation statique, Max 5 groupes d'agrégation et 8 ports par groupe
Arbre à sonner	RSTP (IEEE 802.1w)
ERPS	ERPSv2
Multidiffusion	Multidiffusion VLAN, mécanisme de sortie rapide de l'utilisateur, IGMP snooping v1/v2
Port Mirroring	Mirroring de données bidirectionnel basé sur le port
QoS	Cartographie prioritaire 802.1p/ DSCP, QoS Diff-Serv Algorithme de planification de la file d'attente (SP, WRR, WFQ) Limite de débit basée sur le débit, filtrage de paquets basé sur le flux Redirection basée sur le flux, 8 * files d'attente de sortie de chaque port
ACL	ACL basé sur port et livré par VLAN La fonction de filtrage de paquets L2-L4 peut correspondre aux 80 premiers octets du paquet et fournir des informations basées sur l'adresse MAC source, l'adresse MAC de destination, l'adresse IP source, l'adresse IP de destination, le type de protocole IP, port TCP/UDP, plage de ports TCP/UDP pour définir l'ACL.
Sécurité	Isolement du port, suppression des messages de diffusion du port Certification IEEE802.1X basée sur Port et Mac Gestion hiérarchique de l'utilisateur et protection par mot de passe Certification AAA et RADIUS, protection des adresses de source IP
DHCP	DHCP Client, DHCP Snooping
Gestion	Gestion du réseau Web (https), Détection Ping Gestion de cluster de plate-forme ONV-NMS (SNMP LLDP) Récupération en un clic, Afficher l'état d'utilisation en temps réel du processeur Protocole de découverte de couche de liaison (LLDP), journal des travaux système Console/configuration Telnet et CLI, SNMP V1/V2/V3 Horloge NTP, téléchargement de fichiers HTTP et gestion de téléchargement
Système	Navigateur Web: Mozilla Firefox 2.5 ou supérieur, Google Chrome V42 ou supérieur, Cat5 et câble Ethernet supérieur TCP/IP, adaptateur réseau et système d'exploitation réseau (tel que Microsoft Windows, Linux, Mac OS X) installé sur chaque ordinateur dans le réseau Cat5 et câble Ethernet ci-dessus
