Commutateur industriel géré facile d'Ethernet de port du gigabit 6

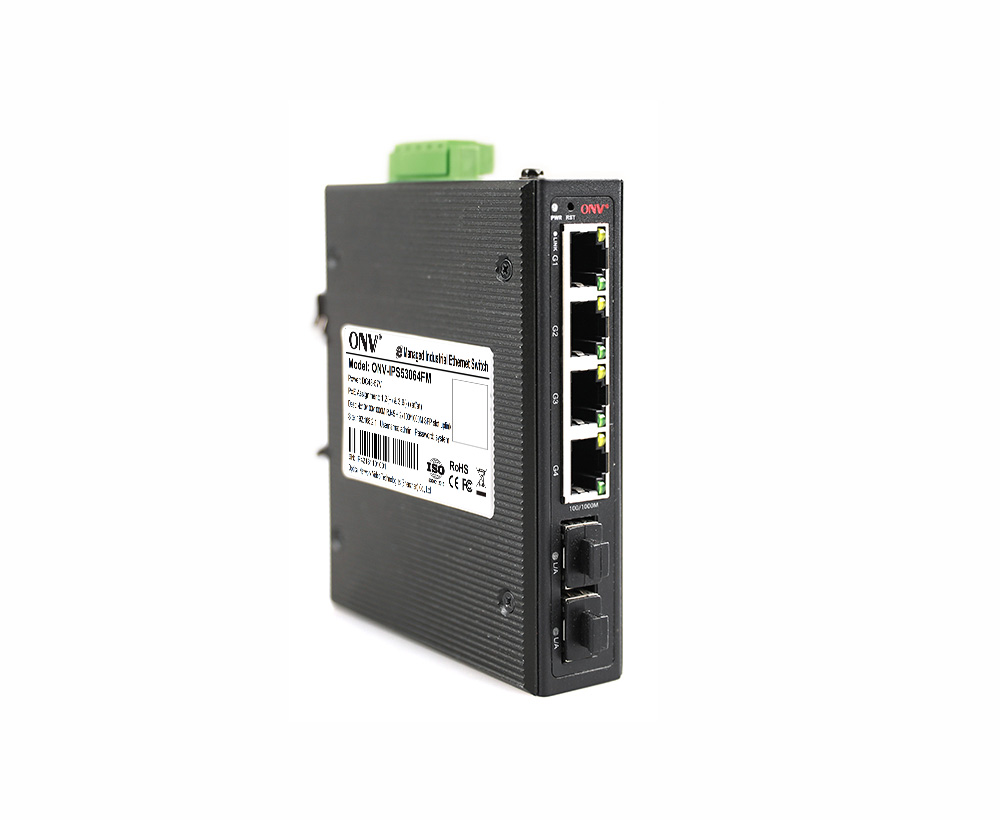

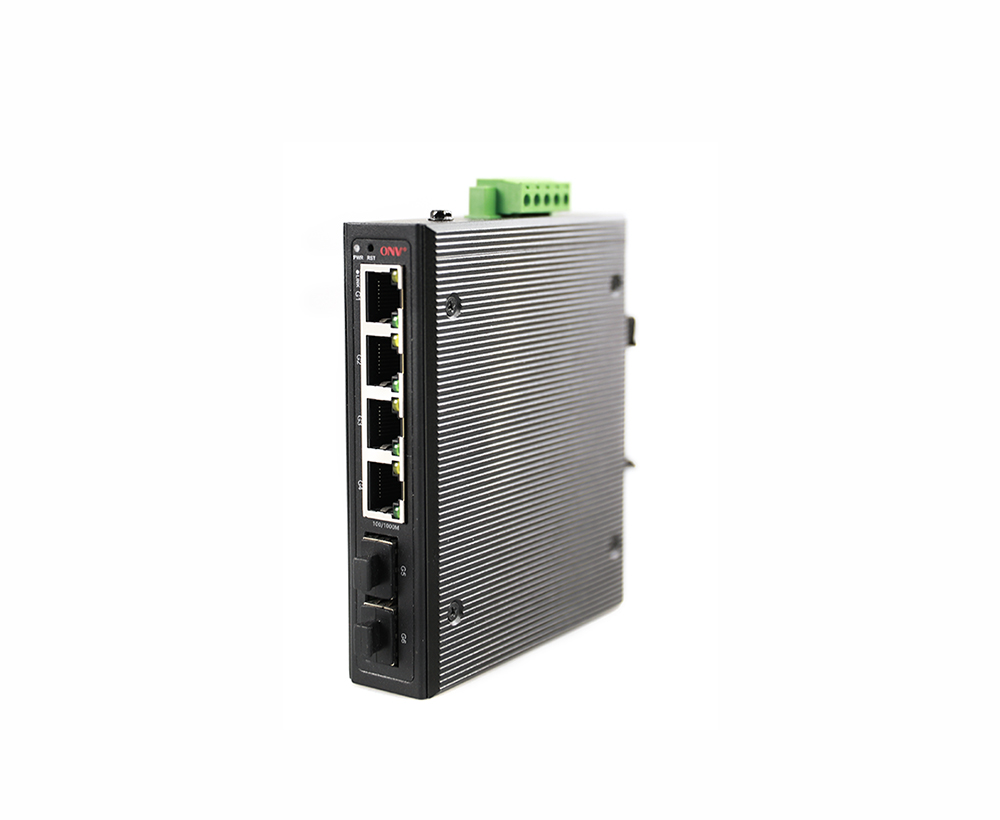

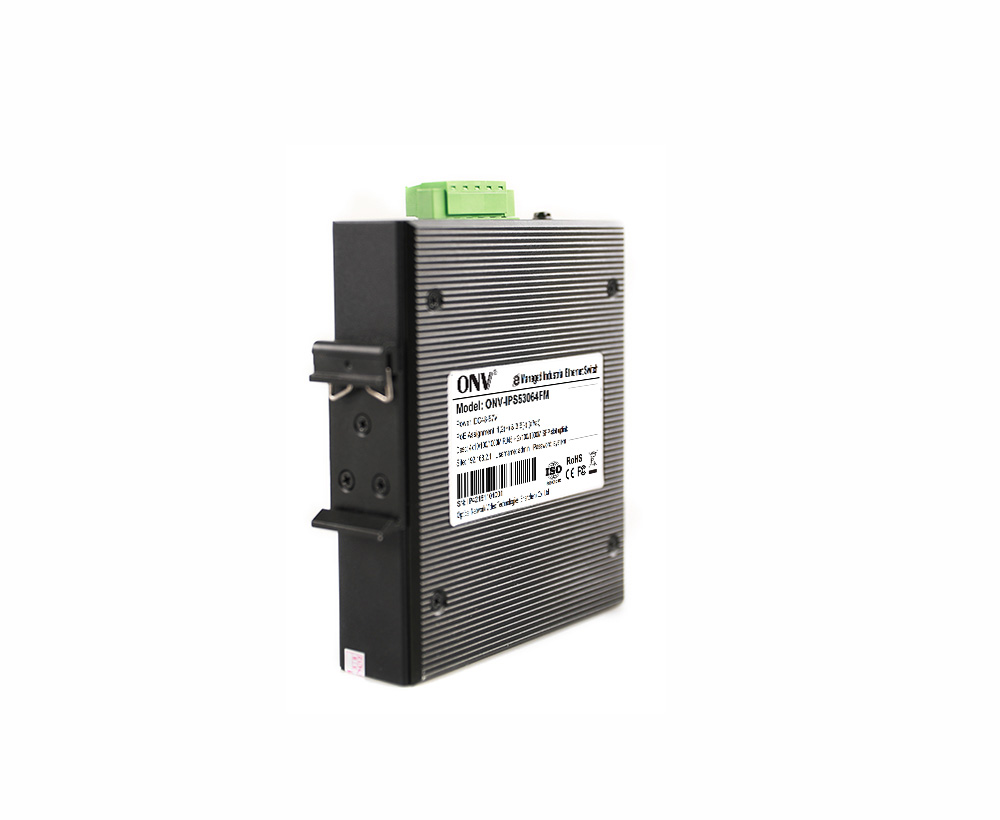

Modèle： ONV-IPS53064FM

Commutateur industriel contrôlé facile de fibre de l'Ethernet L2 avec les ports RJ45 de 4*10/100/1000M et les ports de fibre de SFP de liaison montante de 2*100/1000M. Il peut prendre en charge une double entrée d'alimentation DC et un montage sur rail DIN.

Je veux faire une enquête

Aperçu
Spécification technique
Application
Documents
Produits connexes

APERÇU

Le ONV-IPS53064FM est un commutateur industriel contrôlé facile de fibre d'Ethernet de gigabitDéveloppé indépendamment par ONV.Il a les ports RJ45 4*10/100/1000Base-T adaptatifs et les ports de fibre de SFP de la liaison montante 2*100/1000Base-X.Chaque port peut soutenir l'expédition de fil-vitesse.

LeONV-IPS53064FM peut prendre en charge la gestion Web, la plate-forme de gestion de ONV-NMS et la gestion de la plate-forme de cloud APP mobile, qui peut réaliser des fonctions telles que la gestion de la topologie du réseau de sécurité, l'agrégation de liens, la gestion des ports, la mise en miroir des ports et l'exploitation et la maintenance à distance. Le commutateur a une grande fiabilité, une installation et une maintenance faciles, une fonction de commutation rapide et plusieurs ports d'accès, qui conviennent à l'accès aux périphériques LAN de différentes échelles. Il convient au transport intelligent, au transport ferroviaire, à l'industrie de l'énergie électrique, aux mines, au pétrole, à l'expédition, à la construction d'énergie verte de métallurgie, et à d'autres scénarios industriels pour construire un réseau de communication économique, efficace, stable et fiable.

CARACTÉRISTIQUE

Accès Gigabit, liaison montantePort de fibre de SFP

◇L'expédition non bloquante de fil-vitesse de soutien.

◇Support full-duplex basé sur IEEE802.3x et semi-duplex basé sur la contre-pression.

◇Gigabit de soutienRJ45Port et SFPFibreLa combinaison de port, qui permet à des utilisateurs de construire avec souplesse la mise en réseau pour répondre aux besoins de divers scénarios.

Optimisation extrême, application minimaliste

◇Alarme de défaut en temps réel et emplacement de défaut.

◇Mise à niveau à distance, redémarrage à distance et réinitialisation d'usine.

◇Plate-forme locale, plate-forme de nuage, et gestion mobile d'opération et d'entretien d'APPLI.

◇Gestion visuelle de topologie de réseau, division de VLAN, contrôle de port, et gestion de capacité de commutation.

◇Les fonctions pratiques de gestion du réseau sont conservées en fonction des exigences des applications de l'industrie, et le déploiement du réseau et l'exploitation et la maintenance centralisées peuvent être rapidement réalisés via la plate-forme d'exploitation et de maintenance.

Stable et fiable

◇CCC, CE, FCC, RoHS.

◇Le panneau convivial peut montrer l'état de dispositif par l'indicateur de LED de PWR, de lien, et de L/A.

◇Consommation de puissance faible, aucun ventilateur, logement d'alliage d'aluminium, et excellente dissipation thermique pour assurer le fonctionnement stable du commutateur.

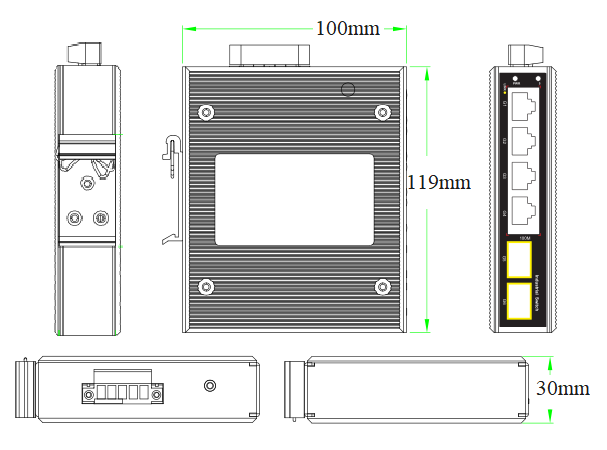

DIMENSION

INFORMATIONS SUR LA COMMANDE

Modèle	Description	Alimentation électrique recommandée
ONV-IPS53064FM	Commutateur industriel contrôlé facile de fibre de l'Ethernet L2 avec les ports RJ45 de 410/100/1000M et les ports de fibre de SFP de liaison montante de 2100/1000M. Il peut prendre en charge une double entrée d'alimentation DC et un montage sur rail DIN.	24W
Remarque:Le module optique et l'alimentation ne sont pas inclus et doivent être achetés.

LISTE D'EMBALLAGE

Liste d'emballage	Contenu	Qté	Unité
	Gigabit à 6 ports Facile géré industrielEthernetCommutateur	1	ENSEMBLE
	Guide de l'utilisateur	1	PC
	Carte de garantie et certificat de conformité	1	PC

MODULE OPTIQUE

Produit	Modèle	Description	Unité
1.25G Module optique	2630-G	Module optique industriel de SFP, 1.25G double fibre multimode 850nm, distance de transmission: 550m, interface de LC. Prend en charge la fonction DDM et branchement à chaud.	PC
	Référence: 2632-G	Module optique industriel de SFP, 1.25G double fibre monomode 1310nm, distance de transmission: 20km, interface de LC. Prend en charge la fonction DDM et branchement à chaud.	PC
	Référence: 2612-T-G	Module optique industriel de SFP, fibre 1,25G simple monomode TX1310nm/ RX1550nm, distance de transmission: 20km, interface de LC. Prend en charge la fonction DDM et branchement à chaud.	PC
	Référence: 2613-R-G	Module optique industriel de SFP, fibre 1,25G simple monomode TX1550nm/ RX1310nm, distance de transmission: 20km, interface de LC. Prend en charge la fonction DDM et branchement à chaud.	PC
	Référence: 2612-T-SC-G	Module optique industriel de SFP, 1.25G fibre simple monomode TX1310nm/ RX1550nm, distance de transmission: 20km, interface de Sc. Prend en charge la fonction DDM et branchement à chaud.	PC
	Référence: 2613-R-SC-G	Module optique industriel de SFP, fibre 1.25G simple monomode TX1550nm/ RX1310nm, distance de transmission: 20km, interface de Sc. Prend en charge la fonction DDM et branchement à chaud.	PC

POWER FOURNITURE

Produit

Modèle

Description

Unité

24Alimentation d'énergie industrielle de rail de W DIN

GWS-DP24-12

DDANSRail 24W unique ensemble d'alimentation de sortie

Tension d'entrée:AC100V ~ 240V 50-60H,0.35A

Tension de sortie:DC12V2.0A

La température d'opération:-40 ℃À+ 70 ℃

Alimentation d'énergie industrielle de rail de 24W DIN

GWS-DP24-24

DDANSRail 24W unique ensemble d'alimentation de sortie

Tension d'entrée:AC100V ~ 240V 50-60H,0.35A

Tension de sortie:DC24V,1. 0A

La température d'opération:-40 ℃À+ 70 ℃

PRODUIT CONNEXE

Modèle	Description
ONV-IPS53064FGM	Commutateur industriel contrôlé facile de fibre de l'Ethernet L2 avec les ports RJ45 de 510/100/1000M et le port de fibre de la liaison montante SFP de 1100/1000M. Il peut prendre en charge une double entrée d'alimentation DC et un montage sur rail DIN.
ONV-IPS53008M	Commutateur industriel contrôlé facile d'Ethernet de L2 avec les ports RJ45 de 8*10/100/1000M. Il peut prendre en charge une double entrée d'alimentation DC et un montage sur rail DIN.
ONV-IPS53108FM	Commutateur industriel contrôlé facile de fibre de l'Ethernet L2 avec les ports RJ45 de 810/100/1000M et les ports de fibre de SFP de liaison montante de 2100/1000M. Il peut prendre en charge une double entrée d'alimentation DC et un montage sur rail DIN.

SPÉCIFICATION TECHNIQUE

Modèle	ONV-IPS53064FM
Caractéristiques de l'interface
Port fixe	1 * DC5521 prise de courant Ports de 410/100/1000Base-T RJ45 (données) 2100/1000Base-X ports de fibre de la liaison montante SFP (données) 2 ensembles V, port V-redondant d'alimentation CC (terminal du phénix 5P)
Port Ethernet	Le port 1-4 peut soutenir l'auto-détection de 10/100/1000Base-T, plein/auto-adaptation semi-duplex de MDI/ MDI-X
Transmission à paire torsadée	10BASE-T: Cat3,4,5 UTP (≤ 100 mètres) 100BASE-TX: Cat5 ou plus tard UTP (≤ 100 mètres) 1000BASE-T: Cat5e ou plus tard UTP (≤ 100 mètres)
Port de fibre optique	L'interface de fibre optique de gigabit, défaut aucun incluent le module optique (unimodal facultatif/à plusieurs modes de fonctionnement, fibre simple/double module optique de fibre. LC)
Câble optique/Distance	Multi-mode: 850nm/ 0-550m, monomode: 1310nm/ 0-40km, 1550nm/ 0-120km.
Paramètre de puce
Type de gestion de réseau	L2
Protocole réseau	IEEE 802.3 10BASE-T, IEEE 802.3i 10Base-T, IEEE 802.3u 100Base-TX, IEEE 802.3ab 1000Base-T, IEEE 802.3z 1000Base-X, IEEE 802.3x
Mode de transmission	Magasin et en avant (plein fil-vitesse)
Capacité de commutation	12Gbps (non bloquant)
Taux de transmission @ 64 octet	8,93 Mpps
MAC	2K
Mémoire tampon	2M
Cadre Jumbo	9.2K
Indicateur de LED	Puissance/système: SYS (vert), Port de fibre: L/A (vert), Réseau: Lien (jaune)
Réinitialiser l'interrupteur	Appuyez pendant 6 secondes, puis relâchez pour restaurer les réglages d'usine Appuyez brièvement deux fois (intervalle de 1 seconde) pour passer àONUGérerDÉtat
Alimentation électrique
Consommation de puissance	Veille <4W, pleine charge <6W
Tension fonctionnante	DC12-48V, 5PTerminal industriel de phoenix, protection d'anti-inverse
Alimentation électrique	Non, facultatif12V/24W ou 24V/Alimentation de l'énergie 24W industrielle
Paramètre physique
Temp/humidité d'opération	-40 ~ + 75 °C, 5% ~ 90% RH sans condensation
Temp/humidité de stockage	-40 ~ + 85 °C, 5% ~ 95% RH non condensant
Dimension (L * W * H)	11910030mm
Poids net/brut	0,4 kg/0,5 kg

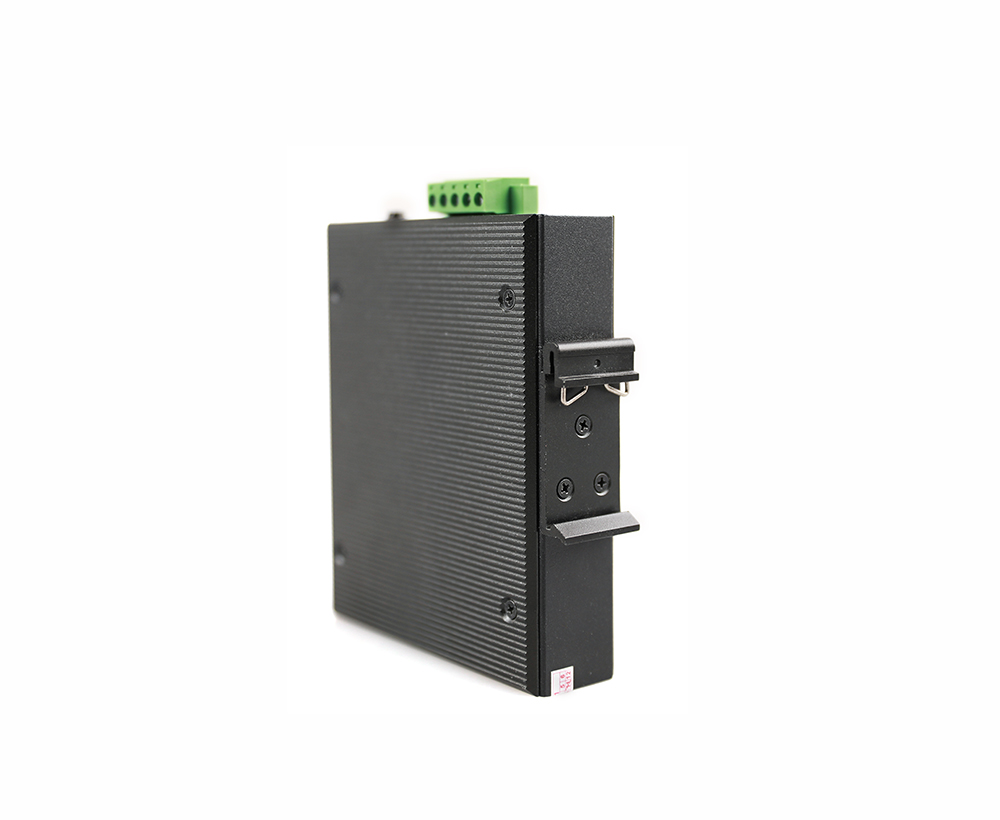

Installation	Bureau, rail DIN de 35mm
Certification et garantie
Protection contre la foudre	Niveau de protection: IP40 Protection contre la foudre: 6KV 8/20us IEC61000-4-3 (RS):10 V/m (80 ~ 1000MHz) FCC partie 15/CISPR22 (EN55022): Classe B IEC61000-6-2 (Norme industrielle commune) IEC61000-4-9 (champ magnétique pulsé): 1000A/m IEC61000-4-10 (oscillation amortie): 30A/m, 1MHz IEC61000-4-12/18 (onde de choc): CM 2.5kV, DM 1kV IEC61000-4-4(EFT): Câble d'alimentation: ± 4kV, câble de données: ± 2kV IEC61000-4-16 (transmission de Commun-mode): 30V, 300V, 1s IEC61000-4-2 (ESD): décharge de contact de ± 8kV, décharge d'air de ± 15kV IEC61000-4-6 (transmission de radiofréquence): 10V(150kHz ~ 80MHz) IEC61000-4-8 (champ magnétique de fréquence de puissance):100A/m, 1000A/m, 1s-3s IEC61000-4-5 (montée subite): Câble d'alimentation: CM ± 4kV/ DM ± 2kV, câble de données: ± 4kV
Propriétés mécaniques	IEC60068-2-6 (Anti Vibration), IEC60068-2-32 (Chute Libre), IEC60068-2-27 (Anti Choc)
Certification	Ccc, marque de la CE, message publicitaire, EN62368-1 de CE/LVD, classe B, RoHS de la pièce 15 de FCC
Garantie	5 ans, entretien perpétuel.
Fonctionnalité de gestion réseau
Interface	Affichage de statut de port, statistiques de trafic de port Port duplex/configuration taux de négociation EEE Économie d'énergie et fonction Ethernet verte Configuration de contrôle de flux IEEE802.3x (duplex intégral)
VLAN	Configuration basée sur port d'IEEE802.1Q VLAN (4K)
Agrégation de port	Agrégation statique
Protection de boucle	Fonction de protection de boucle
Multidiffusion	IGMP Snooping v1/v2, 256 groupes maximum de multidiffusion
Mise en miroir du port	Mise en miroir de données bidirectionnelle basée sur le port
QoS	Diff-Serv QoS, 8 * files d'attente de sortie de chaque port, mappage de priorité 802.1p/DSCP,Marque de priorité/Remarque
Sécurité	Contrôle de tempête de diffusion, isolement de port, limite de vitesse de port
DHCP	Surveillance DHCP
Gestion	Gestion du fonctionnement et de la maintenance de l'application mobile La récupération d'Un-clé, câble diagnostiquent, gestion de Web (https) ONV-Gestion de la plateforme NMS (plateforme locale/plateforme cloud)
Système	Navigateur Web: Mozilla Firefox 2.5 ou supérieur, navigateur Google chrome V42 ou supérieur, câbles Ethernet de catégorie 5 et supérieure TCP/IP, adaptateur réseau et systèmes d'exploitation réseau (tels que Microsoft Windows, Linux ou Mac OS X) sont installés sur chaque ordinateur du réseau avec des câbles Ethernet de catégorie 5 et supérieure
