10G la liaison montante 36-port L2 a contrôlé le industriel dEthernet-Commutateur Ethernet industrie

10G la liaison montante 36-port L2 a contrôlé le industriel dEthernet

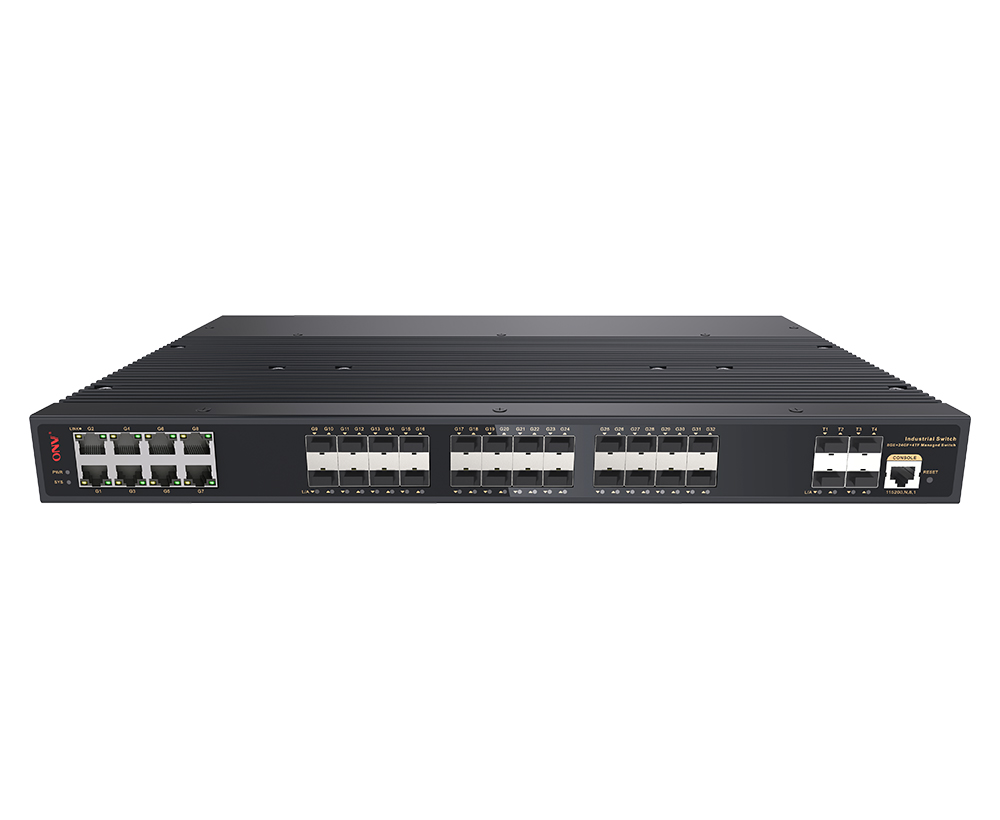

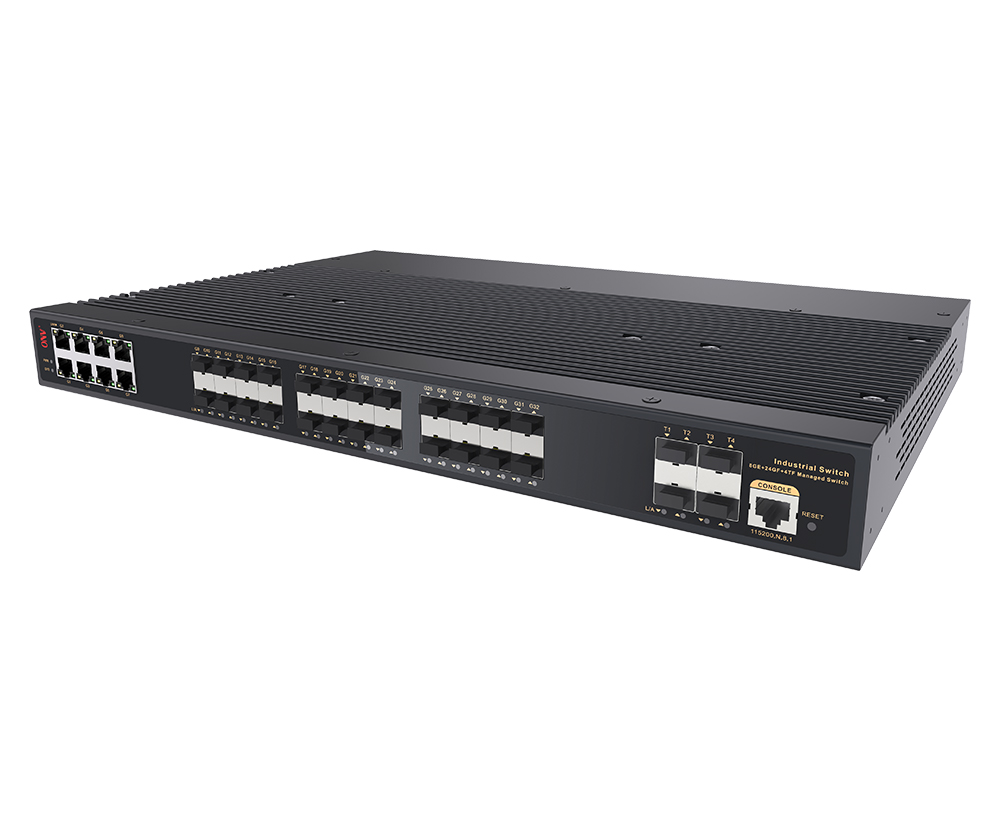

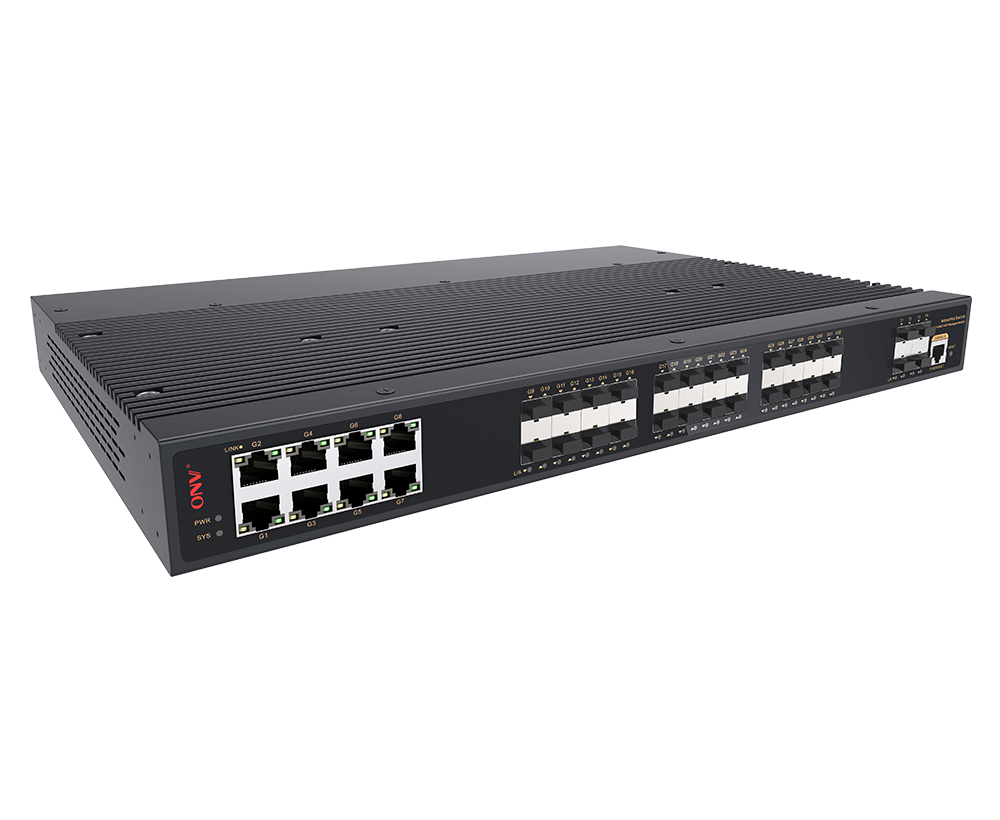

Modèle： ONV-IPS56368FM

L2 a contrôlé le commutateur industriel de fibre d'Ethernet avec les ports de fibre de 16*100/1000Base-X SFP et les ports de fibre de 8*10/100/1000Base-T RJ45 et les ports combinés de fibre de 8*100/1000Base-X SFP et les ports de fibre de la liaison montante 4*1/10G SFP. Alimentation d'énergie 2*60W intégrée. Il prend en charge la double entrée d'alimentation redondante AC DC (connexion du terminal Phoenix) et l'installation de l'armoire 1U/19 ".

Je veux faire une enquête

Aperçu
Spécification technique

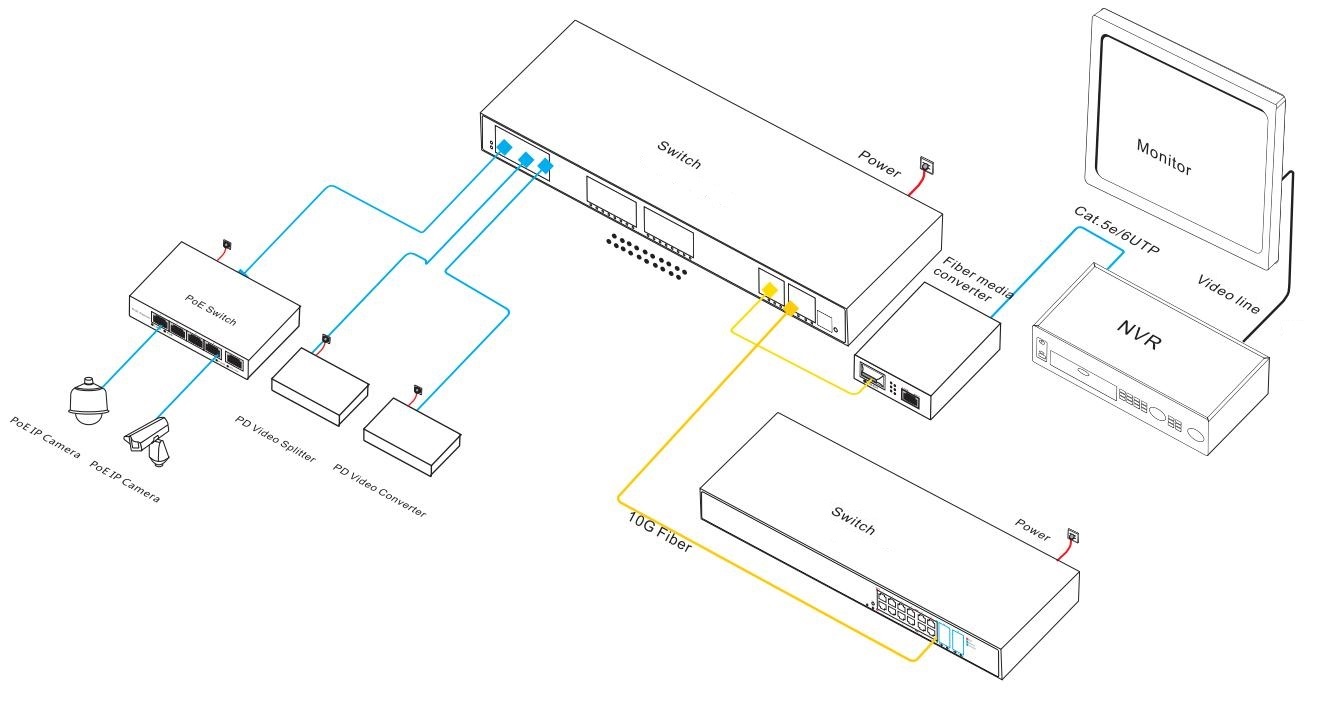

Application
Documents
Produits connexes

APERÇU

LeONV-IPS56368FMEst une liaison montante 10GE industriel géréThernetFibreCommutateur développé indépendamment par ONV. Il a16* Base 100/1000-X SFPFibrePortsEt 8* 10/100/1000Base-TRJ45Ports et 8*100/1000Base-X SFP fibre comboPortSEt4*1/10G SFP + ports fibre.Chaque port peut soutenir la transmission de vitesse de fil.

LeONV-IPS56368FMDispose d'une fonction de gestion de réseau L2 +, prend en charge la gestion IPV4/IPV6, le transfert routier statique, un mécanisme de protection de sécurité complet, une stratégie ACL/QoS parfaite et des fonctions VLAN riches pour une gestion et une maintenance faciles. Prend en charge plusieurs protocoles de redondance réseau STP/RSTP/MSTP (<50ms) et (ITU-T G.8032) ERPS (<20ms) pour améliorer la sauvegarde des liaisons et la fiabilité du réseau. Lorsqu'un réseau unidirectionnel échoue, la communication peut être rapidement rétablie pour assurer une communication ininterrompue. Selon les besoins des applications, la gestion des ports, la gestion des adresses de routage, le contrôle de flux de ports, la division VLAN, IGMP, la politique de sécurité et d'autres configurations peuvent être effectuées via Web, CLI, SNMP, Telnet, et d'autres méthodes. Il convient aux scénarios industriels tels que le transport intelligent, le transport ferroviaire, l'industrie de l'énergie, les mines, le pétrole, le transport maritime, la métallurgie et la construction d'énergie verte pour former un économique, efficace, stable, et réseau de communication fiable.

CARACTÉRISTIQUE

Accès de vitesse de fil Gigabit,Port fibre SFP + liaison montante 1/10G

◇Prend en charge la transmission de vitesse de fil sans blocage.

◇Prend en charge le duplex intégral basé sur IEEE802.3x et le semi-duplex basé sur la contre-pression.

◇Prend en charge le port Gigabit RJ45 et le port fibre SFP 1/10G de liaison montante pour répondre aux exigences de mise en réseau de divers scénarios.

Forte capacité de traitement des entreprises

◇Prend en charge le réseau d'anneaux ERPS et STP/RSTP/MSTP pour éliminer les boucles de la couche 2 et réaliser la sauvegarde des liens.

◇Prend en charge le VLAN IEEE 802.1Q, les utilisateurs peuvent diviser les VLAN de manière flexible en fonction des besoins et prendre en charge la configuration de VLAN vocal et QinQ.

◇Prend en charge l'agrégation statique et dynamique pour augmenter efficacement la bande passante de liaison, réaliser l'équilibrage de charge, sauvegarder les liens et améliorer la fiabilité des liens.

◇Prise en charge de QoS, basée sur port, 802.1P,Et trois modes de priorité basés sur DSCP et quatre algorithmes de planification de file d'attente: Equ, SP, WRR et SP WRR.

◇Prend en charge ACL pour filtrer les paquets de données en configurant les opérations de traitement des règles correspondantes et les autorisations de temps, et fournit des politiques de contrôle d'accès de sécurité flexibles.

◇Prend en charge le protocole de multidiffusion IGMP V1/V2/V3, IGMP Snooping répond aux exigences de surveillance vidéo haute définition multiterminale et d'accès à la vidéoconférence.

Sécurité

◇Isolement des ports et suppression des tempêtes de diffusion portuaire.

◇Fonctions de liaison de port MAC et de liaison de port MAC IP.

◇L'authentification 802.1X fournit des fonctions d'authentification pour les ordinateurs LAN et contrôle l'état d'autorisation des ports contrôlés en fonction des résultats d'authentification.

Stable et fiable

◇CCC, CE, FCC, RoHS.

◇Adoptez une alimentation auto-développée et redondante pour fournir une puissance de sortie stable à long terme.

◇Le panneau convivial peut afficher l'état de l'appareil via l'indicateur LED de PWR et Link.

◇Consommation de puissance faible, pas de ventilateur, acier galvaniséLogement, et excellente dissipation thermique pour assurer un fonctionnement stable de l'interrupteur.

Gestion facile des opérations et des opérations

◇Prend en charge la surveillance du processeur, la surveillance de la mémoire, la détection Ping et la détection de la longueur du câble.

◇Prise en charge des statistiques RMON, du journal système et du trafic portuaire pour faciliter l'optimisation et la transformation du réseau.

◇Prend en charge HTTPS, SSLV3, SSHV1/V2 et d'autres méthodes de cryptage, rendant la gestion plus sécurisée.

◇Prend en charge LLDP pour faciliter le système de gestion de réseau pour interroger et juger de l'état de communication du lien.

◇Prise en charge de la gestion du réseau Web, ligne de commande CLI (Console, Telnet),SNMP (V1/V2/V3),Et autre gestion et entretien diversifiés.

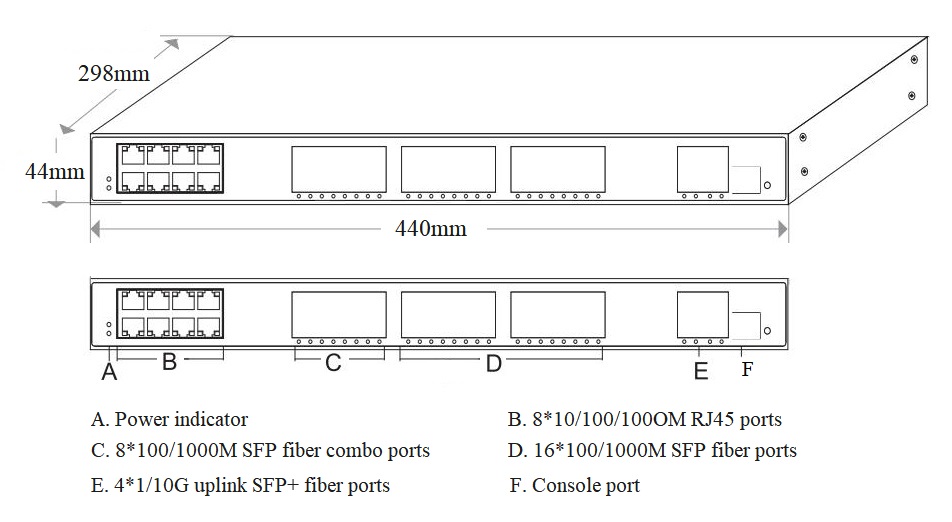

DIMENSION

COMMANDE DES INFORMATIONS

Modèle	Description	Alimentation intégrée
ONV-IPS56368FM	Commutateur de fibre Ethernet industriel géré L2 avec ports fibre SFP 16100/1000Base-X et ports 810/100/1000Base-T RJ45 et ports combo fibre 8100/1000Base-X SFP et 41/Ports fibre SFP + liaison montante 10G. Alimentation électrique double intégrée. Il prend en charge une double entrée d'alimentation redondante AC + DC (connexion terminal Phoenix) et une installation d'armoire 1U/19 ".	2*60W
Remarque:Le module optique n'est pas inclus et doit être acheté.

LISTE D'EMBALLAGE

Liste d'emballage	Contenu	Qté	Unité
	Commutateur Ethernet industriel géré par la liaison montante 36 ports 10G	1	SEt
	Câble d'alimentation AC	1	PC
	Câble adaptateur RJ45-DB9	1	PC
	Kit de montage	1	Ensemble
	Guide de l'utilisateur	1	PC
	Carte de garantie et certificat de conformité	1	PC

MODULE OPTIQUE

Produit	Modèle	Description	Unité
1.25G Module optique	2630-G	IndustrielModule optique SFP, 1.25G multi-Mode double fibre 850nm, distance de transmission: 550m,Interface LC. Prend en charge la fonction DDM et le branchement à chaud.	PC
	2632-G	IndustrielModule optique SFP, 1.25G unique-Mode double fibre 1310nm, distance de transmission: 20km,Interface LC. Prend en charge la fonction DDM et le branchement à chaud.	PC
	2612-T-G	IndustrielModule optique SFP, fibre unique monomode 1.25G TX1310nm/RX1550nm, distance de transmission: 20km,Interface LC. Prend en charge la fonction DDM et le branchement à chaud.	PC
	2613-R-G	IndustrielModule optique SFP, fibre unique monomode 1.25G TX1550nm/RX1310nm, distance de transmission: 20km,Interface LC. Prend en charge la fonction DDM et le branchement à chaud.	PC
	2612-T-SC-G	IndustrielModule optique SFP, fibre unique monomode 1.25G TX1310nm/RX1550nm, distance de transmission: 20km,Interface SC. Prend en charge la fonction DDM et le branchement à chaud.	PC
	2613-R-SC-G	IndustrielModule optique SFP, fibre unique monomode 1.25G TX1550nm/RX1310nm, distance de transmission: 20km,Interface SC. Prend en charge la fonction DDM et le branchement à chaud.	PC
10G Module optique	6630-G	Module optique SFP industriel, double fibre multimode 10G 850nm, distance de transmission: 300m, interface LC. Prend en charge la fonction DDM et le branchement à chaud.	PC
	7832-G	Module optique industriel SFP +, double fibre monomode 10G 1310nm, distance de transmission: 20km, interface LC. Prend en charge la fonction DDM et le branchement à chaud.	PC
	7832-33-G	Module optique industriel SFP +, fibre unique monomode 10G TX1330nm/ RX1270nm, distance de transmission: 20km, interface LC. Prend en charge la fonction DDM et le branchement à chaud.	PC
	7832-27-G	Module optique industriel SFP +, fibre unique monomode 10G TX1270nm/ RX13300nm, distance de transmission: 20km, interface LC. Prend en charge la fonction DDM et le branchement à chaud.	PC

PRODUIT CONNEXES

Modèle	Description
ONV-IPS56028FM	L2 +Commutateur Ethernet industriel géré avec ports RJ45 2410/100/1000M et ports fibre SFP + 41/10G. Intégré2 *Alimentation électrique 60W. Il prend en charge une double entrée d'alimentation redondante AC + DC (connexion terminal Phoenix) et une installation d'armoire 1U/19 ".
ONV-IPS56036FM	L2 +Commutateur Ethernet industriel géré avec ports RJ45 1610/100/1000M et ports RJ45 810/100/1000MEt8 ports combo fibre SFP 100/1000M et ports fibre SFP + 41/10G liaison montante SFP. Intégré2 Alimentation électrique 60W. Il prend en charge une double entrée d'alimentation redondante AC + DC (connexion terminal Phoenix) et une installation d'armoire 1U/19 ".
ONV-IPS56052FM	L2 +Commutateur Ethernet industriel géré avec ports RJ45 4810/100/1000M et ports fibre SFP + de liaison montante 41/10G. Intégré2 *Alimentation électrique 60W. Il prend en charge une double entrée d'alimentation redondante AC + DC (connexion terminal Phoenix) et une installation d'armoire 1U/19 ".

SPÉCIFICATION TECHNIQUE

Modèle	ONV-IPS56368FM
Caractéristiques d'interface
Port fixe	1 * port console (115200,N,8,1) Interrupteur d'alarme de mise hors tension (FAULT) 2 * ports d'entrée de puissance DC12-48V 2 * ports d'entrée de puissance AC100-240V Ports fibre SFP de liaison montante 41/10G (données) 16100/1000Base-X SFP fibre ports (données) 810/100/1000Base-T RJ45 ports (données) Ports fibre SFP 8100/1000Base-X (port combo) (données)
Port Ethernet	Port 1-8 peut prendre en charge 10/100/1000Base-T(X) auto-détection, full/semi-duplex MDI/ MDI-X auto-adaptation
Paire torsadée Transmission	10BASE-T: Cat3,4,5 UTP (≤ 100 mètres) 100BASE-TX: Cat5 ou UTP ultérieur (≤ 100 mètres) 1000BASE-T: Cat5e ou UTP ultérieur (≤ 100 mètres)
Port de fibre optique	Port de fibre optique SFP 1/10G, par défaut aucun module optique inclus (module monomode/multimode en option, fibre unique/module optique à double fibre. LC)
Expansion du port de fibre optique	Turbo overclocking 2.5G extension de module optique et réseau d'anneau
Câble optique/Distance	Multi-mode: 850nm/ 0-550m(1G), 0-300m(10G), Mode unique: 1310nm/ 0-40km, 1550nm/ 0-120km
Paramètre de puce
Type de gestion réseau	L2
Protocole réseau	IEEE 802.3 10BASE-T, IEEE 802.3i 10Base-T, IEEE 802.3u 100Base-TX, IEEE 802.3ab 1000Base-T, IEEE 802.3z 1000Base-X, IEEE 802.3ae 10GBase-LR/SR, IEEE 802.3x
Mode de transfert	Stocker et en avant (vitesse de fil complet)
Capacité de commutation	128Gbps (non bloquant)
Taux de transfert @ 64 octets	95.23Mpps
CPU(Hz)	800M
DRAM	1G
FLASH	128M
MAC	16K
Mémoire tampon	12M
Cadre Jumbo	12K
Indicateur LED	Système: SYS (vert), Réseau: Lien (jaune), Fibre port: L/A (vert)
Interrupteur de réinitialisation	Oui, maintenez le commutateur de réinitialisation enfoncé pendant 10s et relâchez-le pour rétablir les réglages d'usine
Alimentation électrique
PWR total/Tension d'entrée	60W/ (AC100-240V)
Consommation de puissance	Veille <35W, pleine charge <45W
Alimentation électrique	Alimentation intégrée, AC100 ~ 240V 50-60Hz, 0.65A
Port d'entrée de puissance	Port de commutateur d'alarme, 2 * ports d'entrée de puissance AC, 2 * ports d'entrée DC12-48V Conception du double port d'alimentation d'entrée: la priorité de l'alimentation CA prend en charge la protection de connexion anti-retour et passe automatiquement à la connexion CC en cas de panne.
Paramètre physique
Temp/humidité d'opération	-40 ~ + 75 °C, 5% ~ 90% HR sans condensation
Temp de stockage/humidité	-40 ~ + 80 °C, 5% ~ 95% HR sans condensation
Dimension (L * W * H)	44029844mm
Poids net/brut	3.95kg/ 4.75kg
Installation	Bureau, armoire 1U/19”
Certification et garantie
Protection contre la foudre	Niveau de protection: IP40 Protection contre la foudre: 6KV 8/20us IEC61000-4-3(RS): 10 V/m (80 ~ 1000MHz) FCC Partie 15/CISPR22 (EN55022): Classe B IEC61000-6-2 (norme industrielle commune) IEC61000-4-9 (champ d'aimant pulsé): 1000A/m IEC61000-4-10 (oscillation amortie): 30A/m, 1MHz IEC61000-4-12/18 (onde de choc): CM 2.5kV, DM 1kV IEC61000-4-4 (EFT): Câble d'alimentation: ± 4kV, Câble de données: ± 2kV IEC61000-4-16 (transmission en mode commun): 30V, 300V, 1s IEC61000-4-2 (ESD): Décharge de contact ± 8kV, décharge d'air ± 15kV IEC61000-4-6 (transmission de fréquence radio): 10V(150kHz ~ 80MHz) IEC61000-4-8 (champ magnétique de fréquence de puissance): 100A/m,1000A/m,1-3s IEC61000-4-5 (Surge): Câble d'alimentation: CM ± 4kV/DM ± 2kV, Câble de données: ± 4kV
MÉcaniquePRoperties	IEC60068-2-6 (anti vibration), IEC60068-2-32 (chute libre), IEC60068-2-27 (antichoc)
Certification	CCC, marquage CE, commercial, EN62368-1 CE/LVD, FCC Partie 15 Classe B, RoHS
Garantie	5 ans, entretien à vie.
Caractéristique de gestion réseau
Interface	Contrôle de flux IEEE802.3x (duplex intégral) Mécanisme de protection d'exception de port Gestion d'écoulement en temps réel du port (intervalle de débit) Module optique DDMI diagnostic numérique en temps réel Suppression des tempêtes de diffusion en fonction du taux de port Port EEE Green Ethernet Configuration et vue d'état d'économie d'énergie Limitez le taux de trafic de paquets sur les ports entrants et sortants, mini granularité 16Kbps et max 1Gbps
L3Caractéristique	RIPv6/v2, RIPng, OSPFv1/v2, OSPFv3 Fonction de gestion de réseau L2, gestion à double pile IPV4/IPV6 Protocole ARP, maximum d'entrées 1024, IPV4/IPV6 statique route max 128 entrées
VLAN	Configuration du port d'accès, coffre, hybride. VLAN basé sur le protocole, configuration QinQ, VLAN basé sur l'adresse MAC VLAN basé sur le port (4K), IEEE802.1q, VLAN vocal, protocole VLAN GVRP
Agrégation des ports	LACP, agrégation statique, Max 14 groupes d'agrégation et 8 ports par groupe.
Arbre à sonner	Garde BPDU STP, filtrage BPDU et transfert BPDU STP(IEEE802.1d),RSTP(IEEE802.1w),MSTP(IEEE802.1s)
Réseau d'anneau ERPS	Réseau d'anneau ERPS, temps de récupération inférieur à 20ms, ITU-T G.8032
Multidiffusion	MLD Snooping, Déconnexion rapide de l'utilisateur, MVR (Enregistrement VLAN multicast) Multidiffusion VLAN, IGMP Snooping v1/v2/v3 et 1024 groupes de multidiffusion au plus
Mirroring	Réalisation du trafic bidirectionnel pour les ports de base Prend en charge la mise en miroir de 1 à plusieurs, prend en charge jusqu'à 4 sessions de port
QoS	Algorithme de planification de la file d'attente (SP, WRR, SP WRR) Limitation de débit basée sur le débit, redirection basée sur le flux Filtrage de paquets basé sur le flux, 8 * files d'attente de sortie de chaque port Cartographie prioritaire 802.1p/DSCP, QoS Diff-Serv, marque/remarque prioritaire
ACL	ACL est émis basé sur le port et le VLAN L2-L4 fonction de filtrage des paquets peut correspondre aux 80 premiers octets du message et fournir une définition ACL basée sur l'adresse MAC source, l'adresse MAC de destination, l'adresse IP source, l'adresse IP de destination, le type de protocole IP, gamme de ports TCP/UDP, VLAN, etc.
Sécurité	Fonction de liaison Quad des ports IP MAC VLAN Trou noir d'adresse MAC, certification AAA et RADIUS Attaque anti DOS, suppression des messages de diffusion de port
