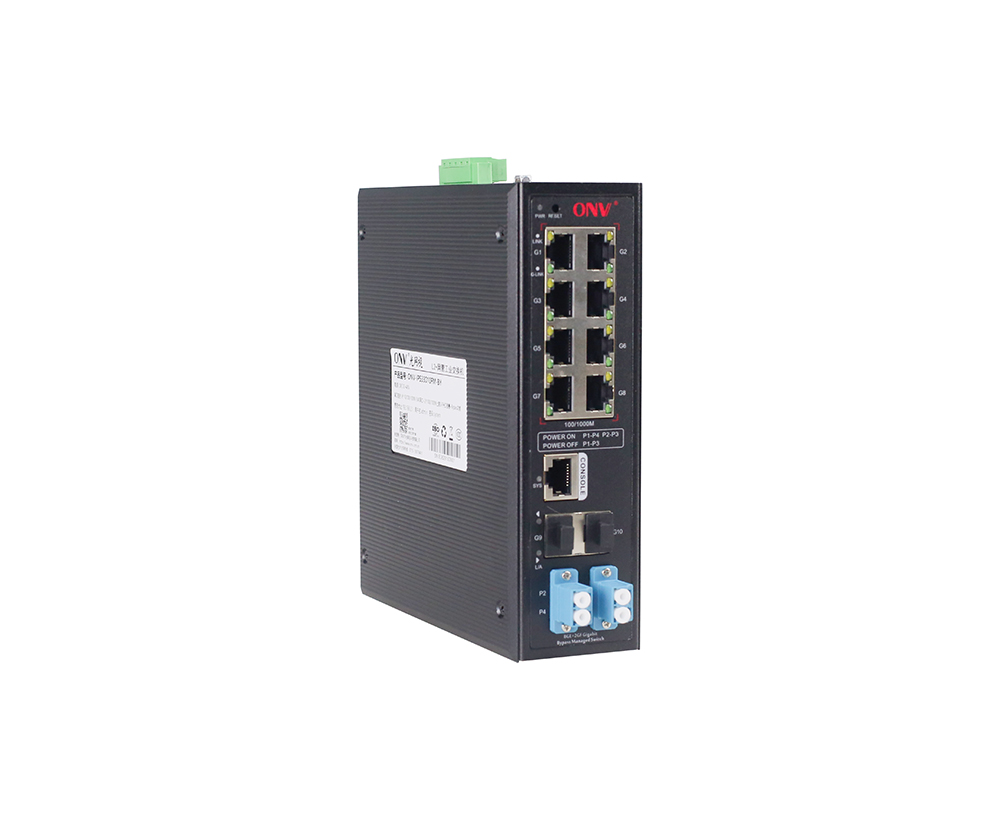

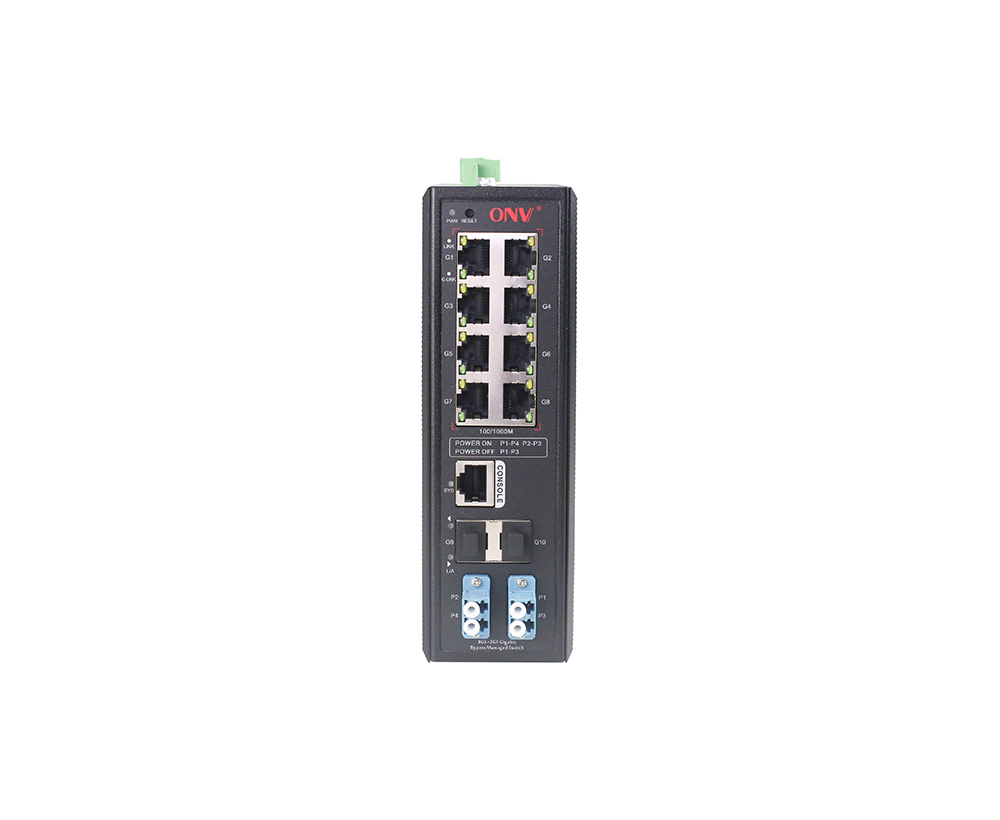

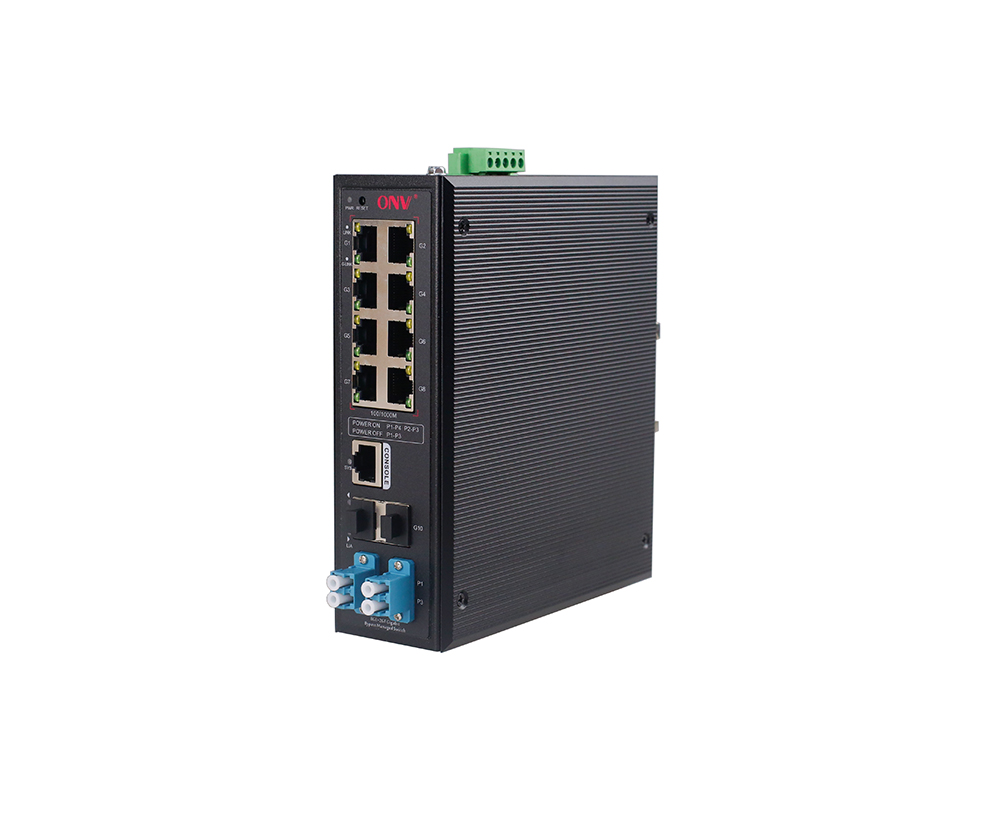

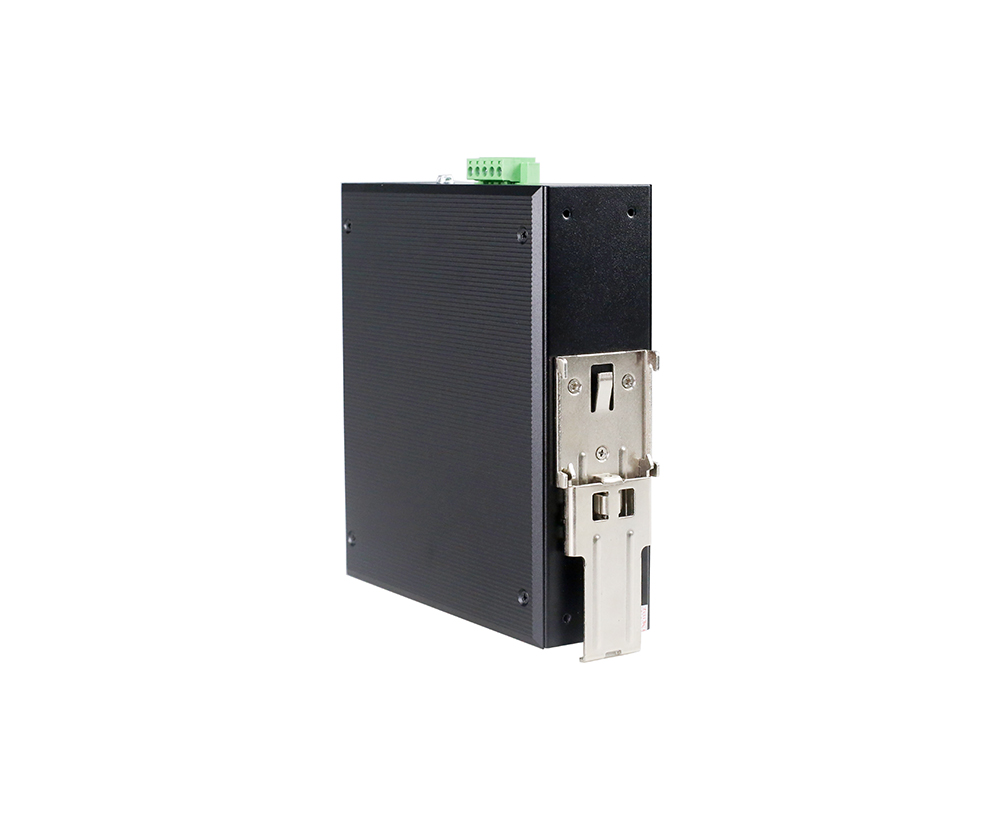

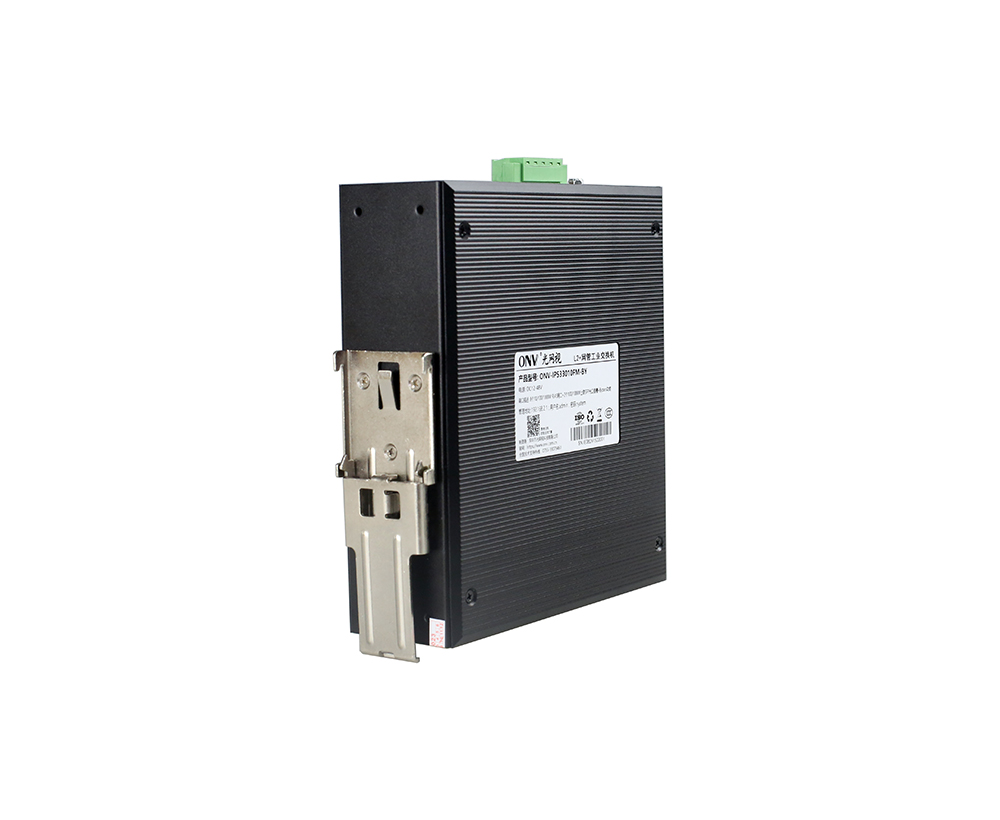

APERÇU

Le ONV-IPS33010FM-BY est un commutateur de fibre Ethernet industriel de dérivation entièrement géré par Gigabit L2 développé indépendamment par ONV. Il dispose de ports RJ45 adaptatifs 8*10/100/1000Base-T et de ports de fibre SFP de liaison montante 2*100/1000Base-X. Chaque port peut soutenir la transmission de vitesse de fil. Le commutateur intègre le module de commutation optique de dérivation. Lorsque l'alimentation du commutateur est interrompue, la fibre optique passe automatiquement à l'état de dérivation pour éviter une interruption de communication due à une panne de commutateur et assurer la fiabilité de la transmission réseau.

Le ONV-IPS33010FM-BYAFonction de gestion de réseau L2 +, prend en charge le transfert routier statique IPV4, le mécanisme de protection de sécurité complet, la politique ACL/QoS et les fonctions VLAN riches, faciles à gérer et à entretenir. Prend en charge plusieurs protocoles de redondance réseau STP/RSTP/MSTP(<50ms) pour améliorer la sauvegarde des liaisons et la fiabilité du réseau afin d'assurer une communication ininterrompue des applications importantes. Selon les besoins réels des applications, la gestion des ports, la gestion des adresses de routage, le contrôle de flux de ports, la division VLAN, l'IGMP, la politique de sécurité et d'autres configurations de service d'application sont effectuées via Web, CLI, SNMP, telnet, et d'autres méthodes de gestion de réseau. La coque est en alliage d'aluminium, qui a une excellente adaptabilité environnementale sur le terrain industriel (y compris la stabilité mécanique, l'adaptabilité de l'environnement climatique, l'adaptabilité de l'environnement électromagnétique, etc.). Le niveau de protection est IP40, prend en charge une double alimentation redondante, une faible consommation d'énergie et aucun ventilateur, et une garantie de 5 ans. Il convient aux scénarios industriels tels que le transport intelligent, le transport ferroviaire, l'industrie de l'énergie électrique, les mines, le pétrole, le transport maritime, la métallurgie et la construction d'énergie verte pour établir un coût-efficace, stable, et réseau de communication fiable.

CARACTÉRISTIQUE

Accès gigabit, liaison montante de port fibre SFP, fonction de dérivation intégrée

◇Prend en charge la transmission de vitesse de fil sans blocage.

◇Prend en charge le duplex intégral basé sur IEEE802.3x et le semi-duplex basé sur la contre-pression.

◇SUpportPort Ethernet GigabitEtGigabitSFP pOrtCombinaison, qui permet aux utilisateurs de créer un réseau de manière flexible pour répondre aux besoins de divers scénarios.

◇Prend en charge la fonction de chemin optique à fibre unique (Bypass) physique, la commutation matérielle pure, le temps de commutation court, n'affecte pas le taux de transmission des données et améliore la stabilité du système réseau.

Forte capacité de traitement des entreprises

◇Prend en charge le protocole d'arbre de production STP/RSTP/MSTP, élimine les boucles de couche 2 et réalise la sauvegarde des liens.

◇Prend en charge l'agrégation statique et dynamique pour augmenter efficacement la bande passante de liaison, réaliser l'équilibrage de charge, sauvegarder les liens et améliorer la fiabilité des liens.

◇Prend en charge IGMP Snooping V1/V2/V3 pour répondre aux exigences de surveillance vidéo multi-terminaux haute définition et d'accès à la vidéoconférence.

◇Prend en charge les trois modes de priorité QoS, basés sur les ports, basés sur 802.1P et basés sur DSCP et quatre algorithmes de planification de file d'attente: Equ, SP, WRR et SP WRR.

◇Prend en charge le VLAN IEEE 802.1Q, les utilisateurs peuvent diviser le VLAN de manière flexible en fonction des besoins et prendre en charge trois types de configurations de ports: Access, Trunk et Hybrid.

◇Prend en charge ACL pour filtrer les paquets de données en configurant les opérations de traitement des règles correspondantes et les autorisations de temps, et fournit des politiques de contrôle d'accès de sécurité flexibles.

Sécurité

◇Port de soutien d'isolement.

◇Suppression des tempêtes de diffusion portuaire.

◇Prend en charge la fonction de liaison de combinaison flexible quadruple du port MAC IP VLAN.

◇Prend en charge l'authentification 802.1X pour fournir des fonctions d'authentification pour les ordinateurs LAN et contrôler le statut d'autorisation des ports contrôlés en fonction des résultats d'authentification.

Stable et fiable

◇CCC, CE, FCC, RoHS.

◇Le volet convivial peut afficher l'état de l'appareil via l'indicateur LED de PWR, SYS, Link et L/A.

◇La consommation de puissance faible, aucun ventilateur, coque en aluminium et excellente dissipation thermique assurent le fonctionnement stable de l'interrupteur.

Gestion facile des opérations et des opérations

◇Prend en charge la surveillance du processeur, la surveillance de la mémoire, la détection Ping et la détection de la longueur du câble.

◇Prend en charge HTTPS, SSHV1/V2 et d'autres méthodes de cryptage, rendant la gestion plus sécurisée.

◇Prise en charge des statistiques RMON, du journal système et du trafic portuaire pour faciliter l'optimisation et la transformation du réseau.

◇Prend en charge LLDP pour faciliter le système de gestion de réseau pour interroger et juger de l'état de communication du lien.

◇Prend en charge la gestion du réseau Web, CLI (Console, Telnet), SNMP (V1/V2/V3), Telnet et d'autres méthodes de gestion et de maintenance diversifiées.

COMMANDE DES INFORMATIONS

Modèle	Description	RecommandéPOwerSUppply
ONV-IPS33010FM-BY	L2 +GéréPontageIndustrielEThernetCommutateur de fibre avec8* 10/100/1000M RJ45 ports et2*100/1000MLiaison montanteSFPFibrePorts.Ça peut sUpport doubleEntrée d'alimentation CC et montage sur rail DIN.	24V/24W
Remarque:Le module optique et l'alimentation ne sont pas inclus. Besoin d'être acheté séparément.

LISTE D'EMBALLAGE

Liste d'emballage	Contenu	Qté	Unité
	10-PortGigabit completGéréPontageE industrielThernetInterrupteur	1	ENSEMBLE
	Ligne RJ45-DB9	1	PC
	Guide de l'utilisateur	1	PC
	Carte de garantie	1	PC

MODULE OPTIQUE

Produit	Modèle	Description	Unité
Module optique 1.25G	2630-G	Module optique SFP industriel, double fibre multimode 1.25G 850nm, distance de transmission: 550m, interface LC, prise en charge de la fonction DDM, prise en charge de la prise et de la traction à chaud.	PC
	2632-G	Module optique SFP industriel, double fibre monomode 1.25G 1310nm, distance de transmission: 20km, interface LC, prise en charge de la fonction DDM, prise en charge de la prise et de la traction à chaud.	PC
	2612-T-G	Module optique SFP industriel, fibre unique monomode 1.25G TX1310nm/ RX1550nm, distance de transmission: 20km, interface LC, prise en charge de la fonction DDM, prise en charge de la prise et de la traction à chaud.	PC
	2613-R-G	Module optique SFP industriel, fibre unique monomode 1.25G TX1550nm/ RX1310nm, distance de transmission: 20km, interface LC, prise en charge de la fonction DDM, prise en charge de la prise et de la traction à chaud.	PC
	2612-T-SC-G	Module optique SFP industriel, fibre unique monomode 1.25G TX1310nm/ RX1550nm, distance de transmission: 20km, interface SC, prise en charge de la fonction DDM, prise en charge de la prise et de la traction à chaud.	PC
	Référence: 2613-R-SC-G	Module optique industriel de SFP, 1.25G fibre simple monomode TX1550nm/ RX1310nm, distance de transmission: 20km, interface de Sc, fonction de soutien DDM, prise chaude de soutien et traction.	PC

POWER FOURNITURE

Produit

Modèle

Description

Unité

24WRail DIN IndustrielAlimentation électrique

GWS-DP24-24

DDANSRail 24W ensemble unique d'alimentation de sortie

Tension d'entrée:AC100V ~ 240V 50-60HZ,0,35A

Tension de sortie:DC24V,1. 0A

Température d'opération:-40 ℃À70 ℃

PRODUIT CONNEXES

Modèle	Description
ONV-IPS33006FM-PAR	L2 +GéréPontageIndustrielEThernetCommutateur de fibre avec4* 10/100/1000M RJ45 ports et2*100/1000MLiaison montanteSFPFibrePorts.Ça peut sUpport doubleEntrée d'alimentation CC et montage sur rail DIN.

SPÉCIFICATION TECHNIQUE

Modèle	ONV-IPS33010FM-BY
Caractéristiques d'interface
Port fixe	1 * RS232 console port (115200,N,8,1) 810/100/1000Base-T RJ45 ports (données) 2 ports de fente SFP de liaison montante 100/1000Base-X (données) 2 ensemble d'interface d'alimentation CC V +, V-redondante (terminal Phoenix 5 Pin)

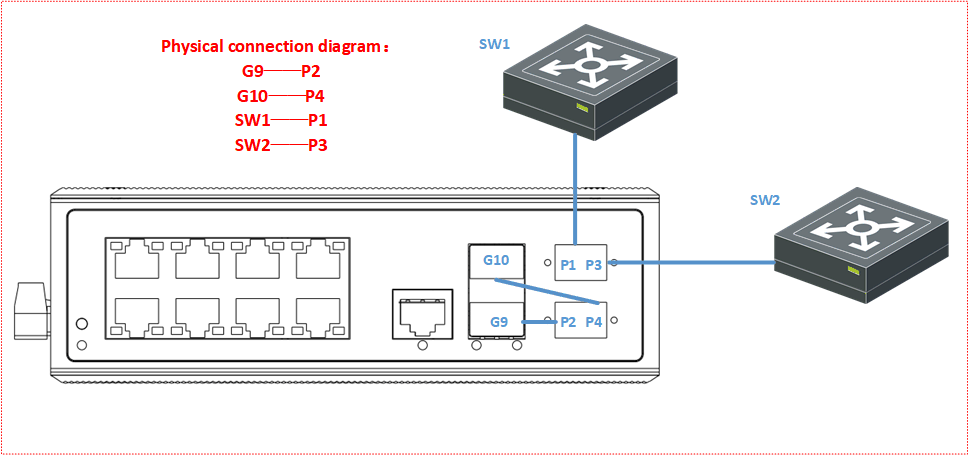

Port optique de dérivation	Power ON: Intercommunication P1- P4, intercommunication P2-P3 Power OFF: P1- P3 Pass-through
Port Ethernet	Port 1-8 support 10/100/1000Base-T auto-détection, full/semi-duplex MDI/ MDI-X auto-adaptation
Paire torsadée Transmission	10BASE-T: Cat3,4,5 UTP (≤ 100 mètres) 100BASE-TX: Cat5 ou UTP ultérieur (≤ 100 mètres) 1000BASE-T: Cat5e ou UTP ultérieur (≤ 100 mètres)
Port de fente SFP	Port de fibre optique gigabit, par défaut, aucun module optique inclus (module monomode/multimode en option, fibre unique/module optique à double fibre. LC)
Câble optique/Distance	Multi-mode: 850nm / 0-500m Mode unique: 1310nm / 0-40km, 1550nm / 0-120km
Paramètre de puce
Type de gestion réseau	L2 +
Protocole réseau	IEEE802.3 10BASE-T, IEEE802.3i 10Base-T, IEEE802.3u 100Base-TX IEEE802.3ab 1000Base-T, IEEE802.3z 1000Base-X, IEEE802.3x
Mode de transfert	Stocker et en avant (vitesse de fil complet)
Capacité de commutation	20Gbps
Expédition Taux @ 64 octets	14.88Mpps
CPU(Hz)	500M
DRAM	1G
Flash	128M
MAC	8K
Mémoire tampon	4M
Cadre Jumbo	10K
LEDIndicateur	Puissance/système: SYS (vert), Réseau: Lien (jaune), Port fibre: L/A (vert)
Interrupteur de réinitialisation	Oui, maintenez le commutateur de réinitialisation enfoncé pendant 10s et relâchez-le pour rétablir les réglages d'usine
Alimentation électrique
Tension de travail	DC12-48V, terminal Phoenix industriel à 5 Pin, protection anti-retour.
Consommation de puissance	Veille <8W, pleine charge <12W
Alimentation électrique	Non, alimentation industrielle 24V/24W facultative
Paramètre physique
Opération TEMP/humidité	-40 ~ + 75 °C, 5% ~ 90% HR sans condensation
Stockage TEMP/Humidité	-40 ~ + 85 °C, 5% ~ 95% HR sans condensation
Dimension	16514854mm
Poids net/brut	0.9kg / 1.1kg
Installation	Bureau, 35mmRail DIN
Certification et garantie
Protection contre la foudre	Niveau de protection: IP40 Protection contre la foudre: 6KV 8/20us IEC61000-4-3 (RS):10 V/m(80 ~ 1000MHz) FCC Partie 15/ CISPR22 (EN55022): Classe B IEC61000-6-2 (norme industrielle commune) IEC61000-4-9 (champ d'aimant pulsé): 1000A/m IEC61000-4-10 (oscillation amortie): 30A/m 1MHz IEC61000-4-12/18 (onde de choc): CM 2.5kV, DM 1kV IEC61000-4-4 (EFT): Câble d'alimentation: ± 4kV, câble de données: ± 2kV IEC61000-4-16 (transmission en mode commun): 30V, 300V, 1s IEC61000-4-2 (ESD): Décharge de contact ± 8kV, décharge d'air ± 15kV IEC61000-4-6 (transmission de fréquence radio):10V (150kHz ~ 80MHz) IEC61000-4-8 (champ magnétique de fréquence de puissance):100A/m, 1000A/m, 1s-3s IEC61000-4-5 (Surge): Câble d'alimentation: CM ± 4kV/DM ± 2kV, câble de données: ± 4kV
Propriétés mécaniques	IEC60068-2-6 (anti vibration), IEC60068-2-27 (antichoc) IEC60068-2-32 (chute libre)
Certification	CCC, marquage CE, commercial, EN62368-1 CE/LVD, FCC Partie 15 Classe B, RoHS
Garantie	5 ans,Entretien à vie.
Caractéristique de gestion réseau
Interface	Contrôle de flux IEEE802.3x (duplex intégral) Gestion du trafic en temps réel du port (intervalle de débit) Suppression des tempêtes de diffusion en fonction du taux de port Limitez le taux de trafic de paquets sur les ports d'entrée et de sortie. La mini granularité est de 16Kbps et le max est de 1Gbps
Caractéristiques de la couche 3	Routage statique/routage par défaut avec des entrées max 128 Gestion du réseau L2 +, 1024 des entrées max du protocole ARP
VLAN	Configuration du port d'accès, coffre, hybride 4K VLAN basé sur le port, IEEE802.1q, VLAN basé sur le protocole
Agrégation des ports	Agrégation dynamique LACP, Agrégation statique Max 5 groupes d'agrégation et 8 ports par groupe.
Arbre à sonner	STP (IEEE802.1d), RSTP (IEEE802.1w), MSTP (IEEE802.1s)
Multidiffusion	Multidiffusion VLAN, Déconnexion rapide IGMP Snooping v1/v2/V3, Max 1024 groupes multicast
Port Mirroring	Mirroring de données bidirectionnel basé sur le port
QoS	Diff-Serv QoS, marque de priorité/remarque Algorithme de planification de la file d'attente (SP, WRR, SP WRR) Limite de débit basée sur le débit, filtrage de paquets basé sur le flux 8 * files d'attente de sortie de chaque port, cartographie prioritaire 802.1p/DSCP
ACL	ACL d'émission basée sur le port, ACL basé sur le port et le VLAN Filtrage de paquets L2 à L4, correspondant au premier message de 80 octets. Fournissez l'ACL basé sur MAC, l'adresse MAC de destination, la source IP, l'IP de destination, le type de protocole IP, le port TCP/UDP, la plage de port TCP/UDP et le VLAN, etc.
Sécurité	IP-MAC-VLAN-liaison de port Inspection ARP, attaque Anti-DoS AAA et RADIUS, limite d'apprentissage MAC Trous noirs Mac, protection de source IP Authentification d'adresse IEEE802.1X et MAC Contrôle de la tempête de diffusion, Sauvegarde pour la référence de l'hôte SSH 2.0, SSL, isolation du port, limite de vitesse de message ARP Gestion hiérarchique de l'utilisateur et protection par mot de passe
DHCP	DHCP Client, DHCP Snooping, DHCP Serveur
Gestion	Gestion du téléchargement et du téléchargement de fichiers FTP, TFTP Gestion de cluster de plateforme ONV NMS (LLDP + SNMP) NTP, Journal de travail système, Test Ping, SNMP V1/V2/V3, LLDP Vue d'état d'utilisation instantanée du CPU, Console/ Telnet/ SSH2.0 CLI Gestion Web (HTTPS), diagnostic de câble, récupération à une touche
Système	Navigateur Web: Mozilla Firefox 2.5 ou supérieur, Google Chrome V42 ou supérieur, Cat5 et câble Ethernet supérieur TCP/IP, adaptateur réseau et système d'exploitation réseau (tel que Microsoft Windows, Linux, Mac OS X) installé sur chaque ordinateur dans le réseau Cat5 et câble Ethernet ci-dessus
