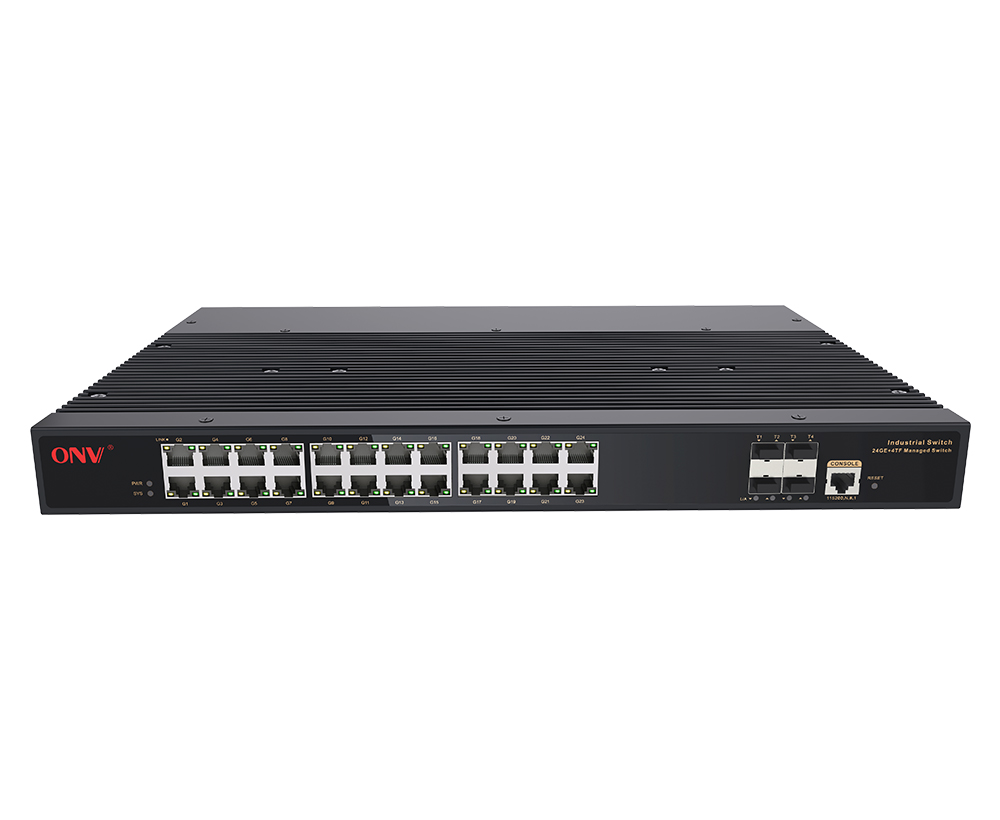

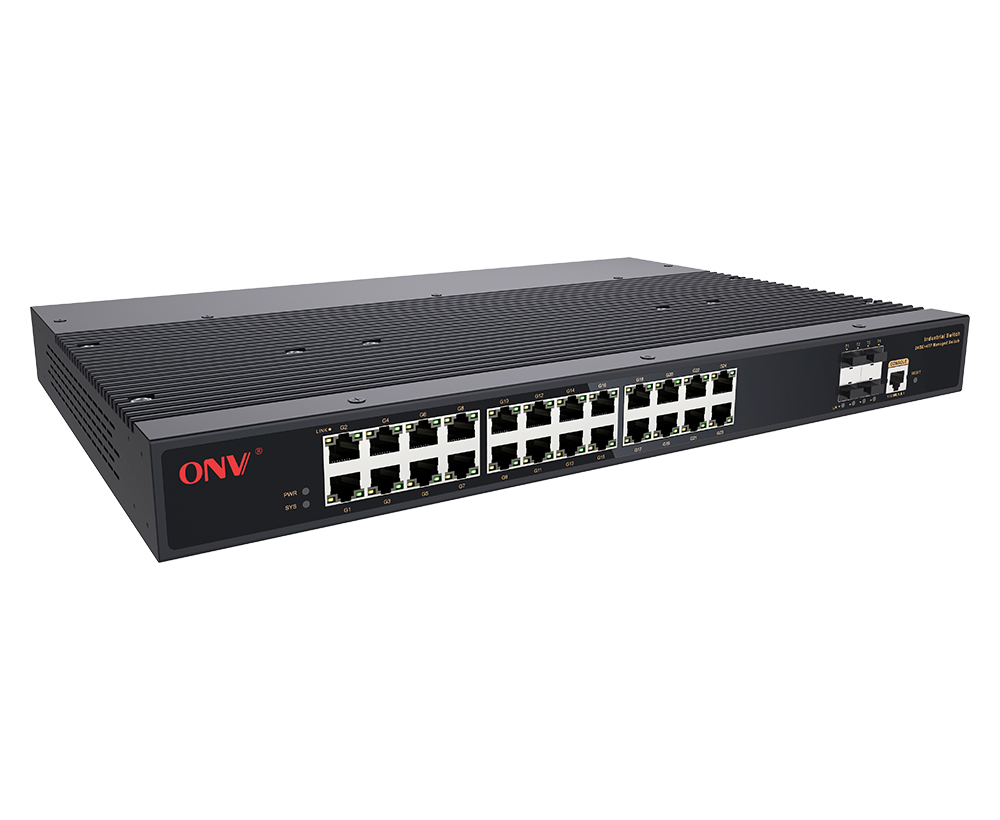

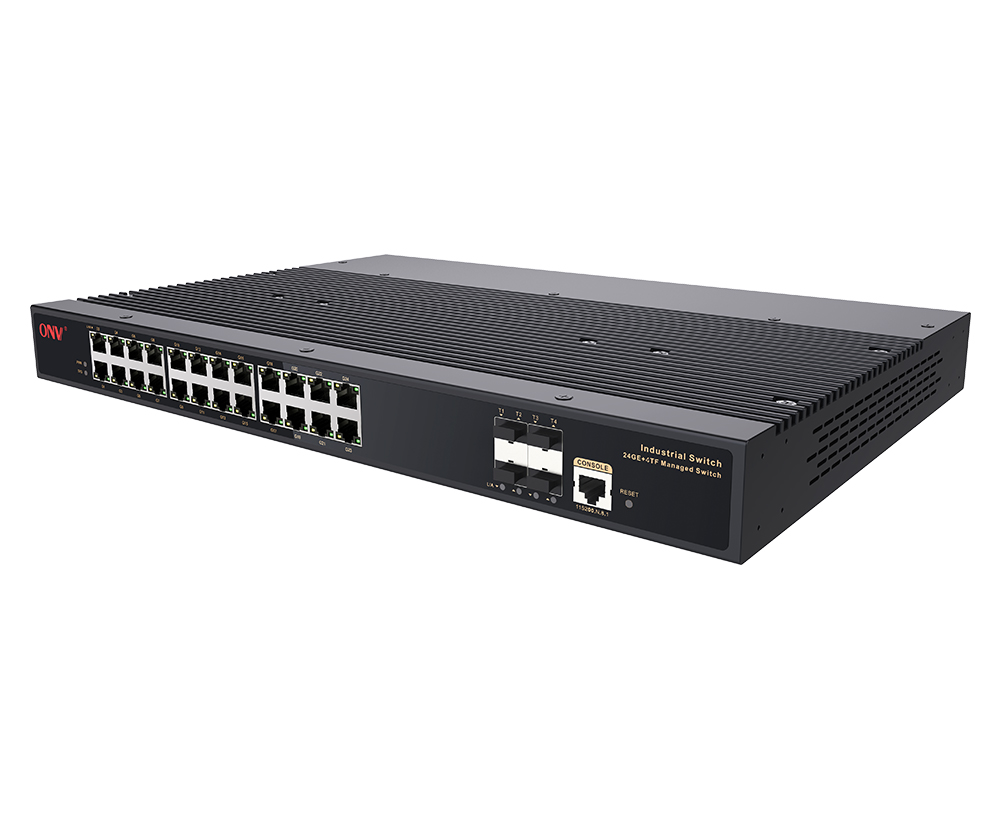

Modèle

ONV-IPS58028FM

Caractéristiques d'interface

FixePOrt

1 * port console (115200,N,8,1)

Interrupteur d'alarme de mise hors tension (FAULT)

2 * ports d'entrée de puissance AC100-240V

Ports fibre SFP de liaison montante 4*1/10G (données)

24*10/100/1000Base-T RJ45 ports (données)

2 * ports d'entrée d'alimentation DC12-48V (protection anti-retour)

Port Ethernet

Port 1-24 peut prendre en charge 10/100/1000Base-T auto-détection, full/semi-duplex MDI/ MDI-X auto-adaptation

Paire torsadée Transmission

10BASE-T: Cat3,4,5 UTP (≤ 100 mètres)

100BASE-TX: Cat5 ou UTP ultérieur (≤ 100 mètres)

1000BASE-T: Cat5e ou UTP ultérieur (≤ 100 mètres)

Port de fibre optique

Port de fibre optique SFP 1/10G, par défaut aucun module optique inclus (module monomode/multimode en option, fibre unique/module optique à double fibre. LC)

Expansion du port de fibre optique

Turbo overclocking 2.5G extension de module optique et réseau d'anneau

Câble optique/Distance

Multi-mode: 850nm/ 0-550m(1G), 0-300m(10G), Mode unique: 1310nm/ 0-40km, 1550nm/ 0-120km

Paramètre de puce

Type de gestion réseau

L3

Protocole réseau

IEEE 802.3 10BASE-T, IEEE 802.3i 10Base-T, IEEE 802.3u 100Base-TX, IEEE 802.3ab 1000Base-T, IEEE 802.3z 1000Base-X, IEEE 802.3ae 10GBase-LR/SR, IEEE 802.3x

Mode de transfert

Stocker et en avant (vitesse de fil complet)

Capacité de commutation

128Gbps (non bloquant)

Taux de transfert @ 64 octets

95.23Mpps

CPU(Hz)

800M

DRAM

1G

FLASH

128M

MAC

16K

Mémoire tampon

12M

Cadre Jumbo

12K

LED Indicateur

Puissance: PWR (jaune), Système: SYS (vert), Réseau: Lien (jaune), Port fibre: L/A (vert)

Interrupteur de réinitialisation

Oui, maintenez le commutateur de réinitialisation enfoncé pendant 10s et relâchez-le pour rétablir les réglages d'usine

Alimentation électrique

PWR total/Tension d'entrée

60W/(AC100-240V)

Consommation de puissance

Veille<35W,Pleine charge<45W

Alimentation électrique

Alimentation intégrée, AC100 ~ 240V 50-60Hz, 0.65A

Port d'entrée de puissance

Port de commutateur d'alarme, 2 * ports d'entrée de puissance AC, 2 * ports d'entrée DC12-48V

Conception du double port d'alimentation d'entrée: la priorité de l'alimentation CA prend en charge la protection de connexion anti-retour et passe automatiquement à la connexion CC en cas de panne.

Paramètre physique

Temp/humidité d'opération

-40 ~ + 75 °C, 5% ~ 90% HR sans condensation

Temp de stockage/humidité

-40 ~ + 80 °C, 5% ~ 95% HR sans condensation

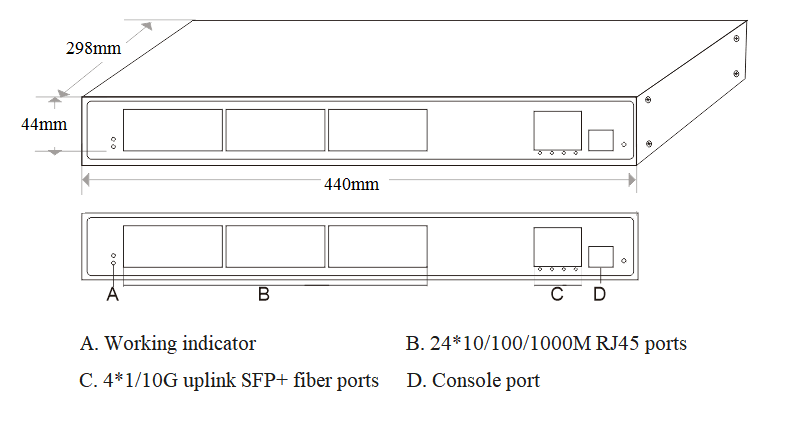

Dimension(L * W * H)

440 *298* 44Mm

Poids net/brut

3.9Kg/4.7Kg

Installation

Bureau, armoire 1U/19”

Certification et garantie

Protection contre la foudre

Niveau de protection: IP40

Protection contre la foudre: 6KV 8/20us

IEC61000-4-3(RS): 10 V/m (80 ~ 1000MHz)

FCC Partie 15/CISPR22 (EN55022): Classe B

IEC61000-6-2 (norme industrielle commune)

IEC61000-4-9 (champ d'aimant pulsé): 1000A/m

IEC61000-4-10 (oscillation amortie): 30A/m, 1MHz

IEC61000-4-12/18 (onde de choc): CM 2.5kV, DM 1kV

IEC61000-4-4 (EFT): Câble d'alimentation: ± 4kV, Câble de données: ± 2kV

IEC61000-4-16 (transmission en mode commun): 30V, 300V, 1s

IEC61000-4-2 (ESD): Décharge de contact ± 8kV, décharge d'air ± 15kV

IEC61000-4-6 (transmission de fréquence radio): 10V(150kHz ~ 80MHz)

IEC61000-4-8 (champ magnétique de fréquence de puissance): 100A/m, 1000A/m, 1-3s

IEC61000-4-5 (Surge): Câble d'alimentation: CM ± 4kV/DM ± 2kV, Câble de données: ± 4kV

MÉcaniquePRoperties

IEC60068-2-6 (anti vibration), IEC60068-2-32 (chute libre), IEC60068-2-27 (antichoc)

Certification

CCC, marquage CE, commercial, EN62368-1 CE/LVD, FCC Partie 15 Classe B, RoHS

Garantie

5 ans, entretien à vie.

Caractéristique de gestion réseau

Interface

Contrôle de flux IEEE802.3x (duplex intégral)

Mécanisme de protection d'exception de port

Gestion d'écoulement en temps réel du port (intervalle de débit)

Module optique DDMI diagnostic numérique en temps réel

Suppression des tempêtes de diffusion en fonction du taux de port

Port EEE Green Ethernet Configuration et vue d'état d'économie d'énergie

Limitez le taux de trafic de paquets sur les ports entrants et sortants, la mini granularité 16Kbps et max 1Gbps

L3 Routage

Protocole ARP, max 1000 entrées

IPV4/IPV6 VRRP, le groupe max est 255

Pingv6, Telnetv6, TFTPv6, DNSv6, ICMPv6

L'interface IPV4/IPV6 VLANIF prend en charge jusqu'à 128

Routage IPV4 à coût égal, protocole NG, maximum 1000 entrées

L'itinéraire statique IPV4/IPV6/route par défaut prend en charge jusqu'à 128 entrées

Fonction de gestion de réseau L3, gestion à double pile IPV4/IPV6

Routage dynamique IPV4, RIPv6/v2, OSPFv2, BGP4 , 4000 entrées de routage

Gestion du routage dynamique IPV6 OSPFv3, BGP , RIPng, IPV6, entrées de routage 1000

Routage et transfert L3, prise en charge de la communication entre différents segments réseau et différents VLAN

VLAN

Configuration du port d'accès, coffre, hybride.

VLAN basé sur le protocole, configuration QinQ, VLAN basé sur l'adresse MAC

VLAN basé sur le port (4K), IEEE802.1q, VLAN vocal, protocole VLAN GVRP

Agrégation des ports

LACP, agrégation statique, Max 14 groupes d'agrégation et 8 ports par groupe.

Arbre à sonner

Garde BPDU STP, filtrage BPDU et transfert BPDU

STP(IEEE802.1d),RSTP(IEEE802.1w),MSTP(IEEE802.1s)

Réseau d'anneau ERPS

Réseau d'anneau ERPS, temps de récupération inférieur à 20ms, ITU-T G.8032

Multidiffusion

MLD Snooping, Déconnexion rapide de l'utilisateur, MVR (Enregistrement VLAN multicast)

Multidiffusion VLAN, IGMP Snooping v1/v2/v3 et 1024 groupes de multidiffusion au plus

Mirroring

Réalisation du trafic bidirectionnel pour les ports de base

Prend en charge la mise en miroir de 1 à plusieurs, prend en charge jusqu'à 4 sessions de port

QoS

Algorithme de planification de la file d'attente (SP, WRR, SP WRR)

Limitation de débit basée sur le débit, redirection basée sur le flux

Filtrage de paquets basé sur le flux, 8 * files d'attente de sortie de chaque port

Cartographie prioritaire 802.1p/DSCP, QoS Diff-Serv, marque/remarque prioritaire

ACL

ACL est émis basé sur le port et le VLAN

L2-L4 fonction de filtrage des paquets peut correspondre aux 80 premiers octets du message et fournir une définition ACL basée sur l'adresse MAC source, l'adresse MAC de destination, l'adresse IP source, l'adresse IP de destination, le type de protocole IP, gamme de ports TCP/UDP, VLAN, etc.

Sécurité

Fonction de liaison Quad des ports IP MAC VLAN

Trou noir d'adresse MAC, certification AAA et RADIUS

Attaque anti DOS, suppression des messages de diffusion de port

Gestion hiérarchique des utilisateurs et protection des mots de passe

Isolation des ports, SSL garantit la sécurité de la transmission des données

SSH 2.0 fournit un canal crypté sécurisé pour la connexion de l'utilisateur

Fonction de garde de source IP, fonction de limite de vitesse de message ARP

Mécanisme de sauvegarde des données hôtes, fonction de détection d'intrusion ARP

Limite d'apprentissage d'adresse MAC, authentification basée sur le port IEEE802.1X

DHCP

Client DHCP,DHCP Snooping,DHCPServeur

Gestion

Gestion de cluster de plate-forme ONV-NMS (SNMP LLDP)

Horloge NTP, récupération en un clic, vue statut d'utilisation en temps réel du CPU

Gestion du téléchargement et du téléchargement de fichiers FTP, TFTP, Xmodem, SFTP

SNMP V1/V2/V3, détection Ping, gestion de réseau Web (HTTPS)

Console/Modem AUX/Telnet/ SSH2.0 Configuration de la ligne de commande CLI

Journal de travail système, détection de longueur de câble, protocole de découverte de couche de liaison

Système

Navigateur Web: Mozilla Firefox 2.5 ou supérieur, Google Chrome V42 ou supérieur, Cat5 et câble Ethernet supérieur

TCP/IP, adaptateur réseau et système d'exploitation réseau (tel que Microsoft Windows, Linux, Mac OS X) installé sur chaque ordinateur dans le réseau Cat5 et câble Ethernet ci-dessus
