Modèle

ONV-IPS57128FM

InterfaceCHaracteristics

FixePORT

Port de commutateur d'alarme de mise hors tension (DÉFAUT)

1 * RS232 Console port (115200, N, 8,1)

4*1/10G ports de fibre de la liaison montante SFP + (données)

8*10/100/1000/2500Base-T RJ45 ports (données)

2 ensemble de V +, ports V-redondants d'alimentation CC (terminal de Phoenix de 6 bornes)

Port Ethernet

Auto-détection automatique de l'appui 10/100/1000/2500Base-T du port 1-8, plein/auto-adaptation semi-duplex MDI/ MDI-X

Transmission paire torsadée

10BASE-T: Cat3,4,5 UTP (≤ 100 mètres)

100BASE-TX: Cat5 ou plus tard UTP (≤ 100 mètres)

1000BASE-T: Cat5e ou plus tard UTP (≤ 100 mètres)

2500BASE-T: Cat6A ou plus tard UTP (≤ 100 mètres)

Port de fibre optique:

1/10G SFP + port de fibre optique, défaut aucun incluent le module optique (Module optique monomode/multimode, fibre unique/double fibre en option. LC)

Câble optique/Distance

Multi-mode: 850nm/ 0-Ouais.500.M

Mode unique: 1310nm/ 0-Ouais.40%Km., 1550nm/ 0-Ouais.120.Km.

Paramètres de puce

Gestion de réseau.

L.2 +

Protocole réseau

IEEE802.3 10BASE-T, IEEE802.3i 10Base-T

IEEE802.3u 100Base-TX,IEEE802.3ab 1000Base-T

IEEE802.3z 1000Base-X, IEEE802.3BE2.5GBase-T

IEEE802.3ae 10GBase-SR/LR, IEEE802.3x

Mode de transmission

Stocker et en avant (vitesse de fil complet)

Capacité de commutation

96Gbps

Expédition

Taux @ 64 octet

89.28Mpps

CPU

Double noyau 1GHz

DRAM

2G

FLASH

256Mbit

MAC

32K

Mémoire de tampon

16MPeu

JumboFRame

12 Koctets

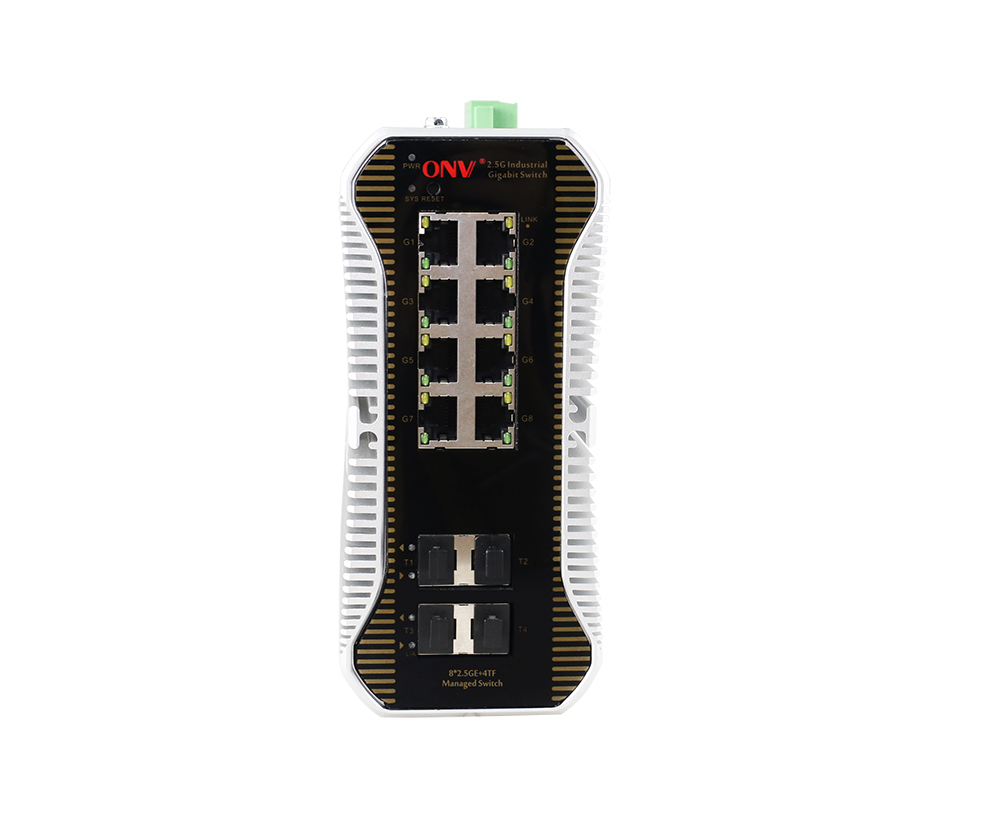

LED Indicateur

Port de fibre: L/A (vert), Taux: 100/1000(Vert)

Puissance/Système: SYS (Vert), Réseau: Lien (Jaune)

Réinitialiser l'interrupteur

Oui, appuyez et maintenez le commutateur pendant 10 secondes et relâchez-le pour restaurer les réglages d'usine

Alimentation électrique

Consommation de puissance

Veille<16W,Chargement complet<25W

WOrkingVOltage

DC12-48V, 6Terminal industriel de Phoenix de Pin, protection d'anti-inverse de soutien.

Alimentation électrique

Non, facultatif24V/36W Alimentation électrique industrielle

PhysiquePAramètre

Opération TEMP/Humidité

-40~+75°C,5%~90% RHSans condensation

TEMP/Humidité Stockage

-40~+85 °C,5%~95% RHSans condensation

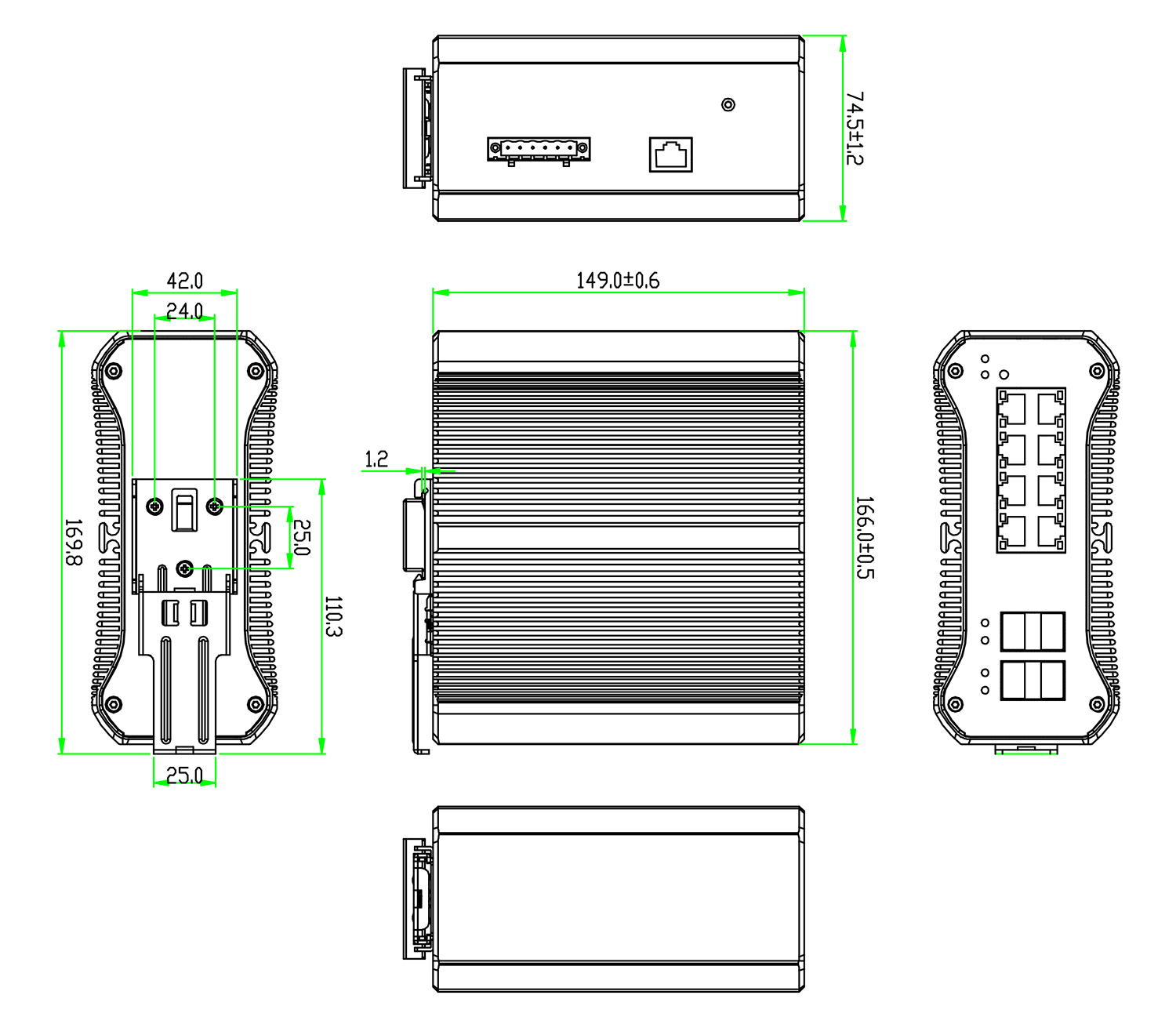

Dimension(L * W * H)

166*150*75mm

Poids net/brut

1.8Kg/2.1Kg

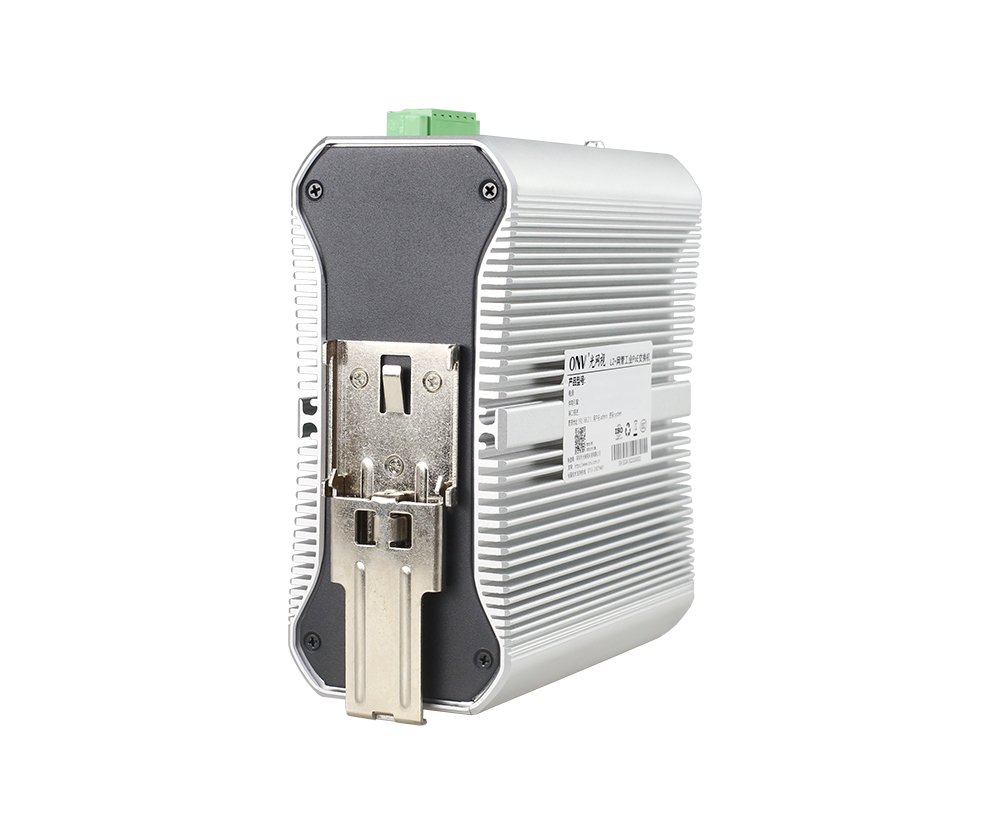

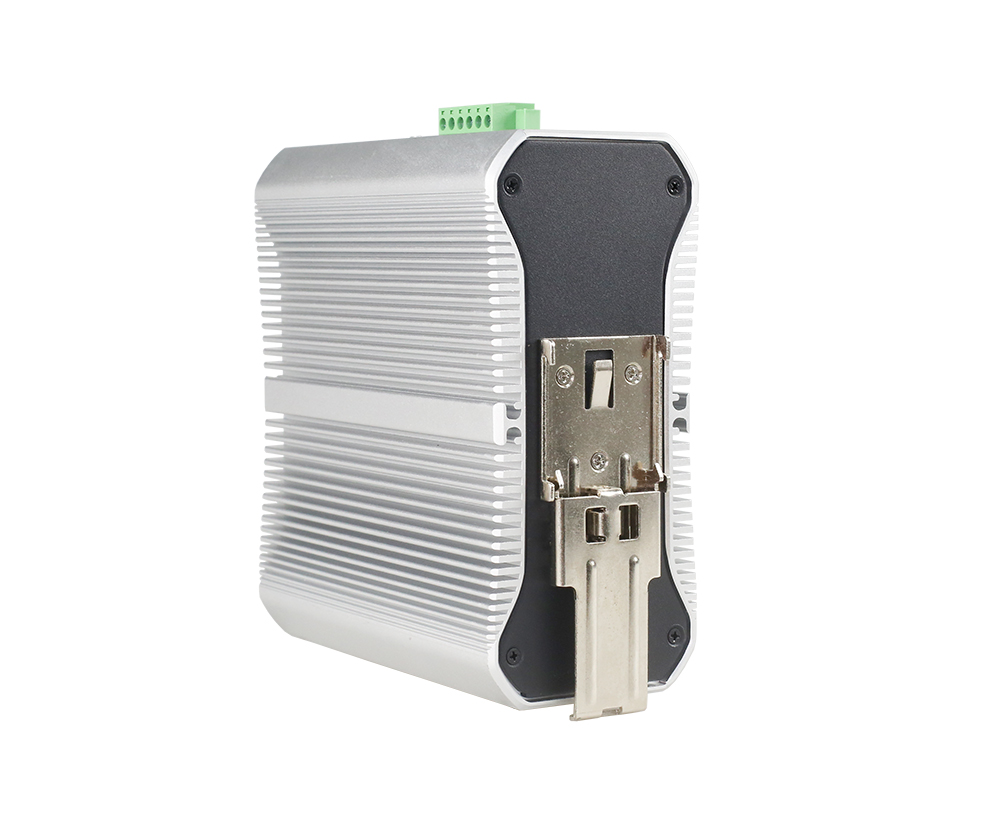

Installation

Bureau, 35mmDINRAIL

Certification et garantie

Protection contre la foudre

Niveau de protection: IP40

Protection contre la foudre: 6KV 8/20us

IEC61000-4-3 (RS):10 V/m (80 ~ 1000MHz)

FCC partie 15/CISPR22 (EN55022): Classe B

IEC61000-6-2 (Norme industrielle commune)

IEC61000-4-9 (champ magnétique pulsé): 1000A/m

IEC61000-4-10 (oscillation amortie): 30A/m, 1MHz

IEC61000-4-12/18 (onde de choc): CM 2.5kV, DM 1kV

IEC61000-4-4(EFT): Câble d'alimentation: ± 4kV, câble de données: ± 2kV

IEC61000-4-16 (transmission de Commun-mode): 30V, 300V, 1s

IEC61000-4-2 (ESD): décharge de contact de ± 8kV, décharge d'air de ± 15kV

IEC61000-4-6 (transmission de radiofréquence): 10V(150kHz ~ 80MHz)

IEC61000-4-8 (champ magnétique de fréquence de puissance):100A/m, 1000A/m, 1s-3s

IEC61000-4-5 (montée subite): Câble d'alimentation: CM ± 4kV/ DM ± 2kV, câble de données: ± 4kV

MMécaniquePRoperties

IEC60068-2-6 (anti vibration),IEC60068-2-32 (chute libre),IEC60068-2-27 (anti-choc)

Certification

Ccc, marque de la CE, message publicitaire, EN62368-1 de CE/LVD, classe B, RoHS de la pièce 15 de FCC

Garantie

5 ans, entretien perpétuel.

Fonctionnalité de gestion de réseau

Interface

Contrôle de flux IEEE802.3x (Full duplex)

Mécanisme de protection d'exception de port

Gestion du débit en temps réel du port (intervalle d'écoulement)

Suppression de la tempête de diffusion basée sur le débit du port

Configuration de trame Jumbo, le plus grand octet 12000

Diagnostic numérique en temps réel optique du module DDMI de SFP de port

Vue économiseuse d'énergie de configuration et de statut d'EEE Green Ethernet de port

Limitez le taux de trafic de paquets entrant et sortant, avec une mini granularité de 16Kbps et un maximum de 1Gbps

Caractéristiques de la couche 3

RIPv1/v2, RIPng, OSPFv1/v2, OSPFv3

Le routage statique,Protocole ARP, max 1024Entrées

Fonction de gestion du réseau L2 +, gestion de la double-pile IPv4/IPv6

VLAN

(4K) VLAN basé sur le port, IEEE802.1q

VLAN basé sur le MAC, VLAN basé sur le protocole

Configuration de port d'Access, tronc, hybride. Protocole GVRP VLAN

PortAGgrégation

Agrégation dynamique LACP, Agrégation statique

Max 6 groupes d'agrégation et maximum 8 ports par groupe.

Spanning Arbre

STP BPDU Guard, filtrage BPDU et transfert BPDU

STP(En)IEEE802.1d),RSTP(En)IEEE802.1w),MSTP(En)IEEE802.1s)

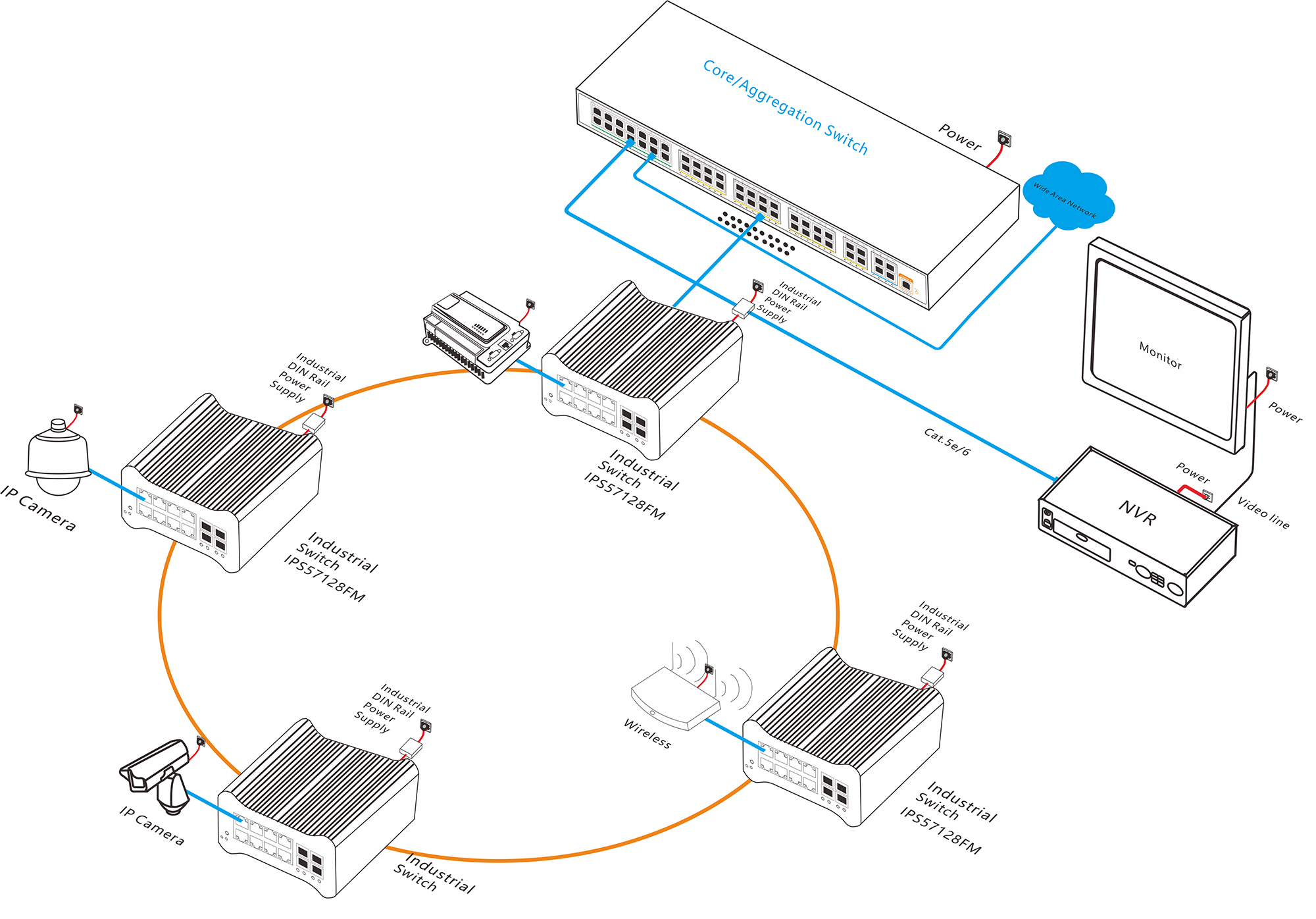

Réseau en anneau ERPS

Soutenez le réseau d'anneau d'ERPS, temps auto-curatif de réseau d'anneau est moins que 20ms, ITU-T G.8032

Multidiffusion

MLD Snooping, Multidiffusion VLAN

Déconnexion rapide d'utilisateur, MVR (enregistrement de Multicast VLAN)

IGMP Snooping v1/v2/v3 et 1024 groupes de multidiffusion au plus

Mise en miroir

Mise en miroir du trafic bidirectionnel pour les ports de base

Mise en miroir un à plusieurs, prend en charge jusqu'à 4 sessions de port

QoS

Algorithme de planification de file d'attente (SP, WRR, SP + WRR)

Limitation de débit basée sur le débit, redirection basée sur le flux

Filtrage de paquets basé sur l'écoulement, files d'attente 8 * Output de chaque port

Cartographie prioritaire 802.1p/ DSCP, Diff-Serv QoS, Marque de priorité/Remarque

ACL

Distribution d'ACL basée sur le port et le VLAN

L2-L4 la fonction de filtrage de paquet, assortissant le premier message de 80 octets, et fournit des définitions d'ACL basées sur l'adresse MAC de source, l'adresse MAC de destination, l'adresse IP de source, l'adresse IP de destination, le type de protocole IP, le port de TCP/UDP, la gamme de port de TCP/UDP, le VLAN, etc.

Sécurité

Authentification basée sur port IEEE802.1X

SSL garantit la sécurité de la transmission des données

Fonction de liaison quadruple des ports IP + MAC + VLAN +

Limite d'apprentissage d'adresse MAC, trou noir d'adresse MAC

Anti attaque DoS, suppression de message de diffusion de port

IP Source Guard fonction, AAA et RADIUS certification

Gestion hiérarchique des utilisateurs et protection par mot de passe

SSH 2.0 fournit un canal crypté sécurisé pour la connexion de l'utilisateur

Mécanisme de sauvegarde des données de l'hôte, fonction de détection d'intrusion ARP

Isolement de port, garde de source d'IP, fonction de limite de vitesse de message d'ARP

DHCP

Client DHCP,Snooping DHCP,DHCPServeur

Gestion

Gestion du réseau Web (https)

Protocole de découverte de couche de liaison (LLDP)

Affichage du statut d'utilisation instantanée de la CPU

Horloge NTP, restauration en un clic, SNMP V1/V2/V3

Vérification de l'état du câble, détection Ping, journal de travail du système

Gestion de cluster de la plate-forme ONV NMS (LLDP + SNMP)

Configuration de la ligne de commande Console/AUX Modem/Telnet/CLI

FTP, TFTP, Xmodem, téléchargement de fichier de SFTP et gestion de téléchargement

Système

Navigateur Web: Mozilla Firefox 2.5 ou supérieur, Google Chrome V42 ou supérieur, câble Ethernet Cat5 et supérieur

TCP/IP, adaptateur réseau et système d'exploitation réseau (tel que Microsoft Windows, Linux, Mac OS X) installés sur chaque ordinateur dans le câble Ethernet réseau Cat5 et supérieur
