APERÇU
Le ONV-IPS53008M est un commutateur industriel contrôlé facile d'Ethernet de gigabitDéveloppé indépendamment par ONV.Il a 8*10/100/1000Base-T ports RJ45 adaptatifs.Chaque port peut soutenir l'expédition de fil-vitesse.
Le ONV-IPS53008MPeut soutenir la gestion de Web, la plate-forme de gestion de ONV-NMS, et la gestion mobile de plate-forme de nuage d'APP, qui peut réaliser des fonctions telles que la gestion de topologie de réseau de sécurité, l'agrégation de lien, la gestion de port, le port reflétant, et le fonctionnement et l'entretien à distance. Le commutateur a une grande fiabilité, une installation et une maintenance faciles, une fonction de commutation rapide et plusieurs ports d'accès, qui conviennent à l'accès aux périphériques LAN de différentes échelles. Il convient au transport intelligent, au transport ferroviaire, à l'industrie de l'énergie électrique, aux mines, au pétrole, à l'expédition, à la construction d'énergie verte de métallurgie, et à d'autres scénarios industriels pour construire un réseau de communication économique, efficace, stable et fiable.
CARACTÉRISTIQUE
Accès de gigabit, plein transfert de fil-vitesse
◇Appui duplex basé sur IEEE802.3x et semi-duplex basé surBAckpressure.
◇Soutenez l'expédition non-bloquante de fil-vitesse pour une transmission plus douce, répondant aux exigences de mise en réseau de divers scénarios
Optimisation extrême, application minimaliste
◇Alarme de défaut en temps réel et emplacement de défaut.
◇Mise à niveau à distance, redémarrage à distance et réinitialisation d'usine.
◇Plate-forme locale, plate-forme de nuage, et gestion mobile d'opération et d'entretien d'APPLI.
◇Gestion visuelle de topologie de réseau, division de VLAN, contrôle de port, et gestion de capacité de commutation.
◇Les fonctions pratiques de gestion du réseau sont conservées en fonction des exigences des applications de l'industrie, et le déploiement du réseau et l'exploitation et la maintenance centralisées peuvent être rapidement réalisés via la plate-forme d'exploitation et de maintenance.
Stable et fiable
◇CCC, CE, FCC, RoHS.

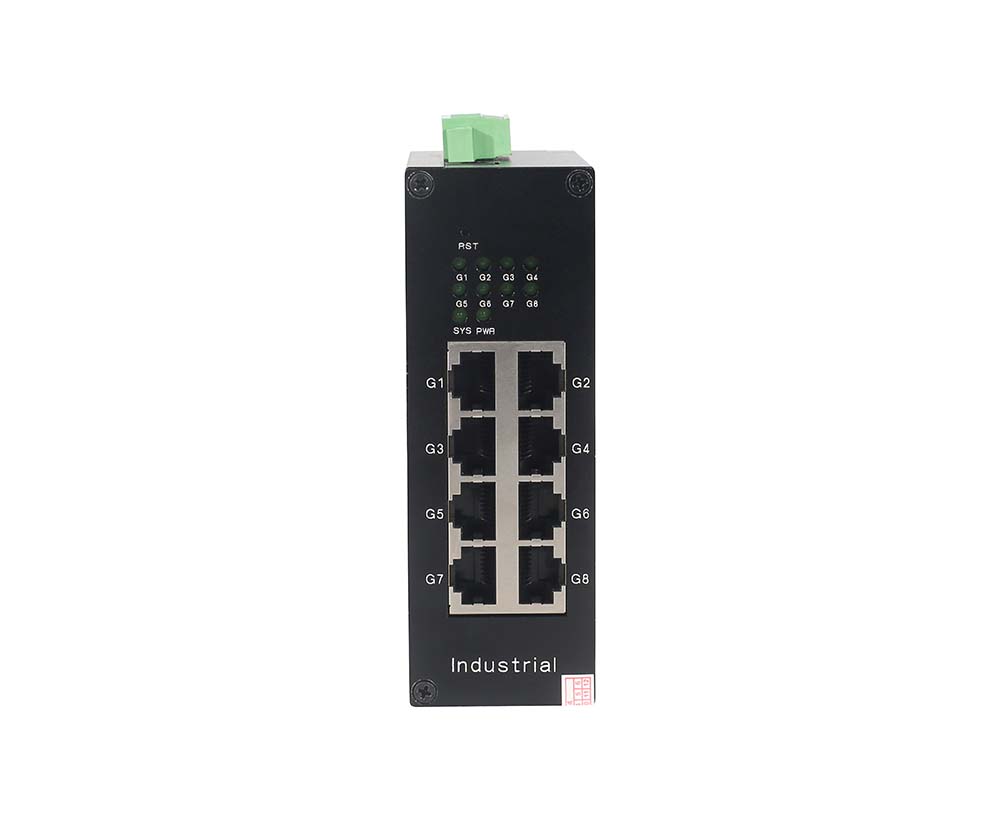

◇Le panneau convivial peut montrer le statut de dispositif par l'indicateur de LED de PWREtSYS.
◇Consommation de puissance faible, aucun ventilateur, logement d'alliage d'aluminium, et excellente dissipation thermique pour assurer le fonctionnement stable du commutateur.

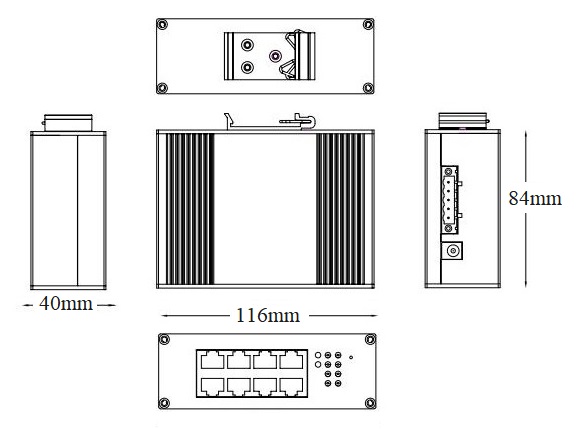

DIMENSION
INFORMATIONS SUR LA COMMANDE
|
Modèle |
Description |
Alimentation électrique recommandée |
|
ONV-IPS53008M |
Commutateur industriel contrôlé facile d'Ethernet avec les ports RJ45 de 8*10/100/1000M. Il peut prendre en charge une double entrée d'alimentation DC et un montage sur rail DIN. |
24W |
|
Remarque:L'alimentation n'est pas incluse et doit être achetée. |
||
LISTE D'EMBALLAGE
|
Liste d'emballage |
Contenu |
Qté |
Unité |
|
Commutateur industriel contrôlé facile d'Ethernet du gigabit 8-port |
1 |
ENSEMBLE |
|
|
Guide de l'utilisateur |
1 |
PC |
|
|
Carte de garantie et certificat de conformité |
1 |
PC |
POWER FOURNITURE
|
Produit |
Modèle |
Description |
Unité |
|
24Alimentation d'énergie industrielle de rail de W DIN |
GWS-DP24-12 |
DDANSRail 24W unique ensemble d'alimentation de sortie Tension d'entrée:AC100V ~ 240V 50-60H,0.35A Tension de sortie:DC12V, 2.0A La température d'opération:-40 ℃À+ 70 ℃ |
PC |
|
Alimentation d'énergie industrielle de rail de 24W DIN |
GWS-DP24-24 |
DDANSRail 24W unique ensemble d'alimentation de sortie Tension d'entrée:AC100V ~ 240V 50-60H,0.35A Tension de sortie:DC24V,1. 0A La température d'opération:-40 ℃À+ 70 ℃ |
PC |
PRODUIT CONNEXE
|
Modèle |
Description |
|
ONV-IPS53064FM |
Commutateur industriel contrôlé facile de fibre d'Ethernet avec les ports RJ45 de 4*10/100/1000M et les ports de fibre de SFP de liaison montante de 2*100/1000M. Il peut prendre en charge une double entrée d'alimentation DC et un montage sur rail DIN. |
|
ONV-IPS53064FGM |
Commutateur industriel contrôlé facile de fibre d'Ethernet avec les ports RJ45 de 5*10/100/1000M et le port de fibre de SFP de liaison montante de 1*100/1000M. Il peut prendre en charge une double entrée d'alimentation DC et un montage sur rail DIN. |
|
ONV-IPS53108FM |
Commutateur industriel contrôlé facile de fibre d'Ethernet avec les ports RJ45 de 8*10/100/1000M et les ports de fibre de SFP de liaison montante de 2*100/1000M. Il peut prendre en charge une double entrée d'alimentation DC et un montage sur rail DIN. |
SPÉCIFICATION TECHNIQUE
|
Modèle |
ONV-IPS53008M |
|
Caractéristiques de l'interface |
|
|
Port fixe |
1 * DC5521 prise de courant 8*10/100/1000Base-T RJ45 ports (données) 2 ensembles V, port V-redondant d'alimentation CC (terminal du phénix 5P) |
|
Port Ethernet |
Le port 1-8 peut soutenir l'auto-détection de 10/100/1000Base-T, plein/auto-adaptation semi-duplex de MDI/ MDI-X |
|
Transmission paire torsadée |
10BASE-T: Cat3,4,5 UTP (≤ 100 mètres) 100BASE-TX: Cat5 ou plus tard UTP (≤ 100 mètres) 1000BASE-T: Cat5e ou plus tard UTP (≤ 100 mètres) |
|
Paramètre de puce |
|
|
Type de gestion de réseau |
L2 (gestion Web, gestion de plate-forme) |
|
Protocole réseau |
IEEE 802.3 10BASE-T, IEEE 802.3i 10Base-T, IEEE 802.3u 100Base-TX, IEEE 802.3ab 1000Base-T, IEEE 802.3x |
|
Mode de transmission |
Magasin et en avant (plein fil-vitesse) |
|
Capacité de commutation |
16Gbps (non bloquant) |
|
Taux de transmission @ 64 octet |
11,90 Mpps |
|
MAC |
8K |
|
Mémoire de tampon |
2M |
|
Cadre Jumbo |
9.2K |
|
Indicateur de LED |
Alimentation/Système: SYS (Vert), Réseau: Lien (Jaune) |
|
Réinitialiser l'interrupteur |
Appuyez pendant 6 secondes, puis relâchez pour restaurer les réglages d'usine Appuyez brièvement deux fois (intervalle de 1 seconde) pour passer àONUGérerDÉtat |
|
Alimentation électrique |
|
|
Consommation de puissance |
Veille <3W, pleine charge <6W |
|
Tension fonctionnante |
DC12-48V, 5PTerminal industriel de phoenix, protection d'anti-inverse |
|
Alimentation électrique |
Non, facultatif12V/24W ou 24V/Alimentation de l'énergie 24W industrielle |
|
Paramètre physique |
|
|
Temp/humidité d'opération |
-40 ~ + 75 °C, 5% ~ 90% RH sans condensation |
|
Temp/humidité de stockage |
-40 ~ + 85 °C, 5% ~ 95% RH non condensant |
|
Dimension (L * W * H) |
116*84*40mm |
|
Poids net/brut |
0,35 kg/0,45 kg |
|
Installation |
Bureau, rail DIN 35mm |
|
Certification et garantie |
|
|
Protection contre la foudre |
Niveau de protection: IP40 Protection contre la foudre: 6KV 8/20us IEC61000-4-3 (RS):10 V/m (80 ~ 1000MHz) FCC partie 15/CISPR22 (EN55022): Classe B IEC61000-6-2 (Norme industrielle commune) IEC61000-4-9 (champ magnétique pulsé): 1000A/m IEC61000-4-10 (oscillation amortie): 30A/m, 1MHz IEC61000-4-12/18 (onde de choc): CM 2.5kV, DM 1kV IEC61000-4-4(EFT): Câble d'alimentation: ± 4kV, câble de données: ± 2kV IEC61000-4-16 (transmission de Commun-mode): 30V, 300V, 1s IEC61000-4-2 (ESD): décharge de contact de ± 8kV, décharge d'air de ± 15kV IEC61000-4-6 (transmission de radiofréquence): 10V(150kHz ~ 80MHz) IEC61000-4-8 (champ magnétique de fréquence de puissance):100A/m, 1000A/m, 1s-3s IEC61000-4-5 (montée subite): Câble d'alimentation: CM ± 4kV/ DM ± 2kV, câble de données: ± 4kV |
|
Propriétés mécaniques |
IEC60068-2-6 (Anti Vibration), IEC60068-2-32 (Chute Libre), IEC60068-2-27 (Anti Choc) |
|
Certification |
Ccc, marque de la CE, message publicitaire, EN62368-1 de CE/LVD, classe B, RoHS de la pièce 15 de FCC |
|
Garantie |
5 ans, entretien perpétuel. |
|
Fonctionnalité de gestion de réseau |
|
|
Interface |
EEE Économie d'énergie et fonction Ethernet verte Affichage de l'état du port,Port duplex/configuration taux de négociation Configuration de contrôle de flux IEEE802.3x (duplex intégral), statistiques du trafic portuaire |
|
VLAN |
Configuration basée sur port d'IEEE802.1Q VLAN (4K) |
|
Agrégation de port |
Agrégation statique |
|
Protection de boucle |
Fonction de protection de boucle |
|
Multidiffusion |
IGMP Snooping v1/v2, 256 groupes maximum de multidiffusion |
|
Mise en miroir du port |
Mise en miroir de données bidirectionnelle basée sur le port |
|
QoS |
Diff-Serv QoS, 8 * files d'attente de sortie de chaque port, mappage de priorité 802.1p/DSCP,Marque de priorité/Remarque |
|
Sécurité |
Contrôle de tempête de diffusion, isolement de port, limite de vitesse de port |
|
DHCP |
Surveillance DHCP |
|
Gestion |
Gestion du fonctionnement et de la maintenance de l'application mobile La récupération d'Un-clé, câble diagnostiquent, gestion de Web (https) ONV-Gestion de la plate-forme NMS (plate-forme locale/plate-forme cloud) |
|
Système |
Navigateur Web: Mozilla Firefox 2.5 ou supérieur, navigateur Google chrome V42 ou supérieur, câbles Ethernet de catégorie 5 et supérieure TCP/IP, adaptateur réseau et systèmes d'exploitation réseau (tels que Microsoft Windows, Linux ou Mac OS X) sont installés sur chaque ordinateur du réseau avec des câbles Ethernet de catégorie 5 et supérieure |
