Commutateur industriel dEthernet de port du gigabit 5

Modèle： ONV-IPS3005

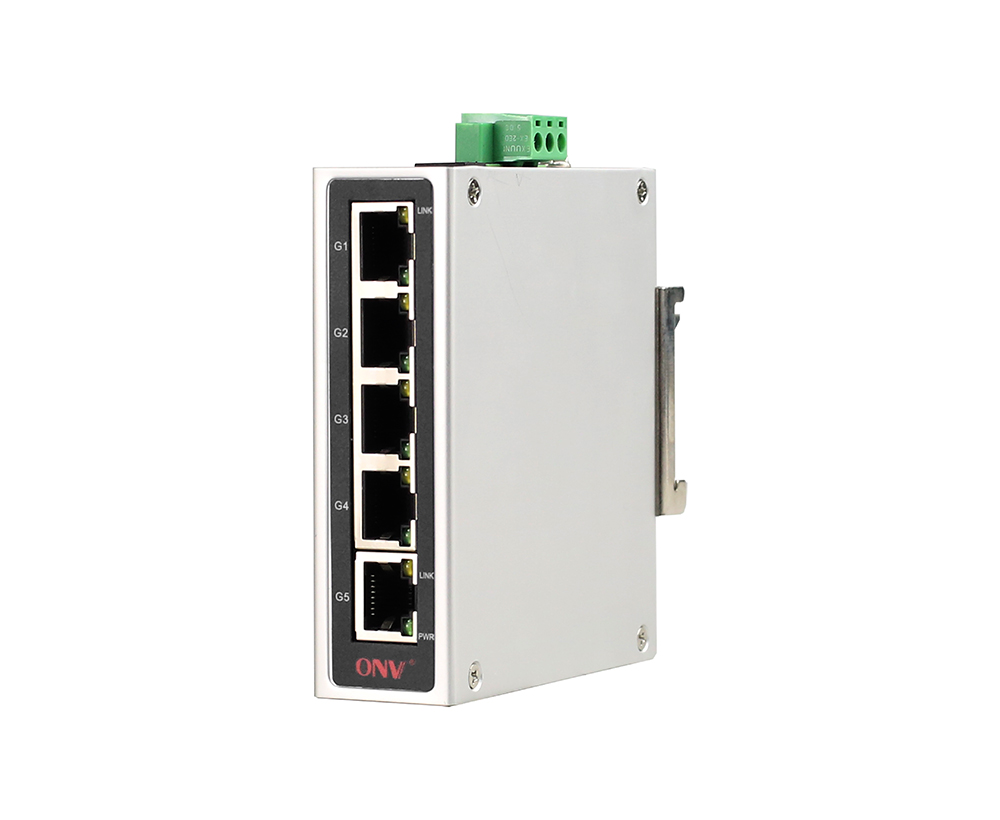

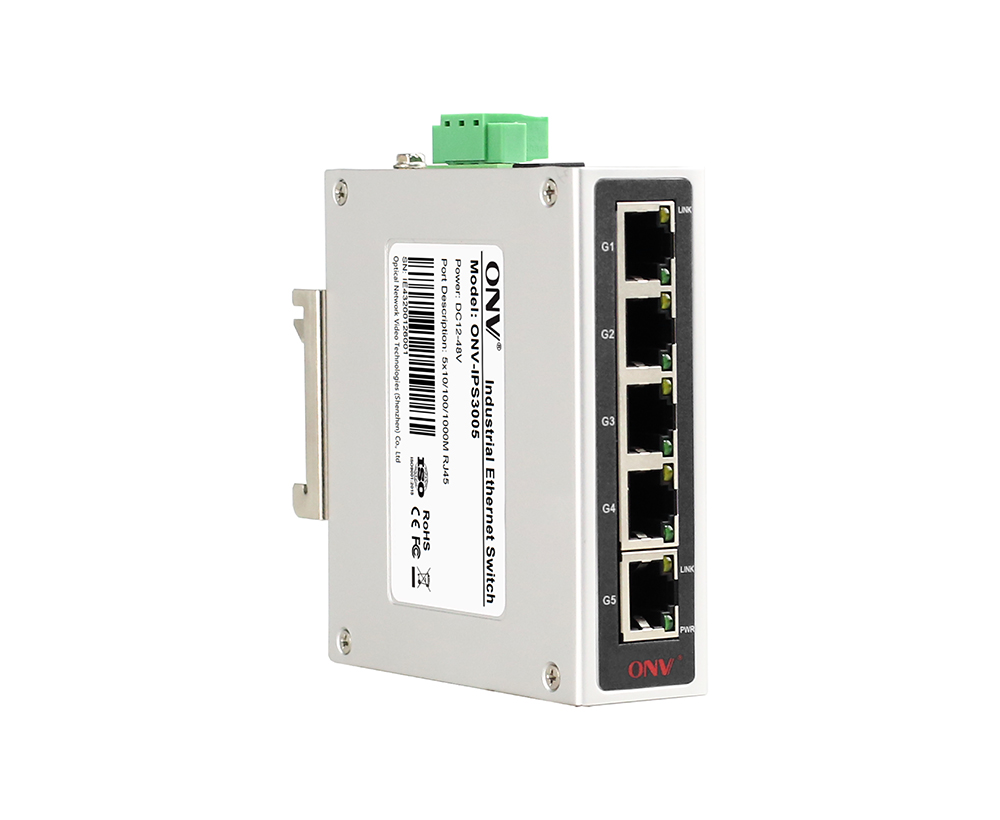

Commutateur industriel Unmanaged d'Ethernet avec les ports RJ45 de 5*10/100/1000M. Il peut prendre en charge la double entrée d'alimentation CC et le montage sur rail DIN.

Je veux faire une enquête

Aperçu
Spécification technique

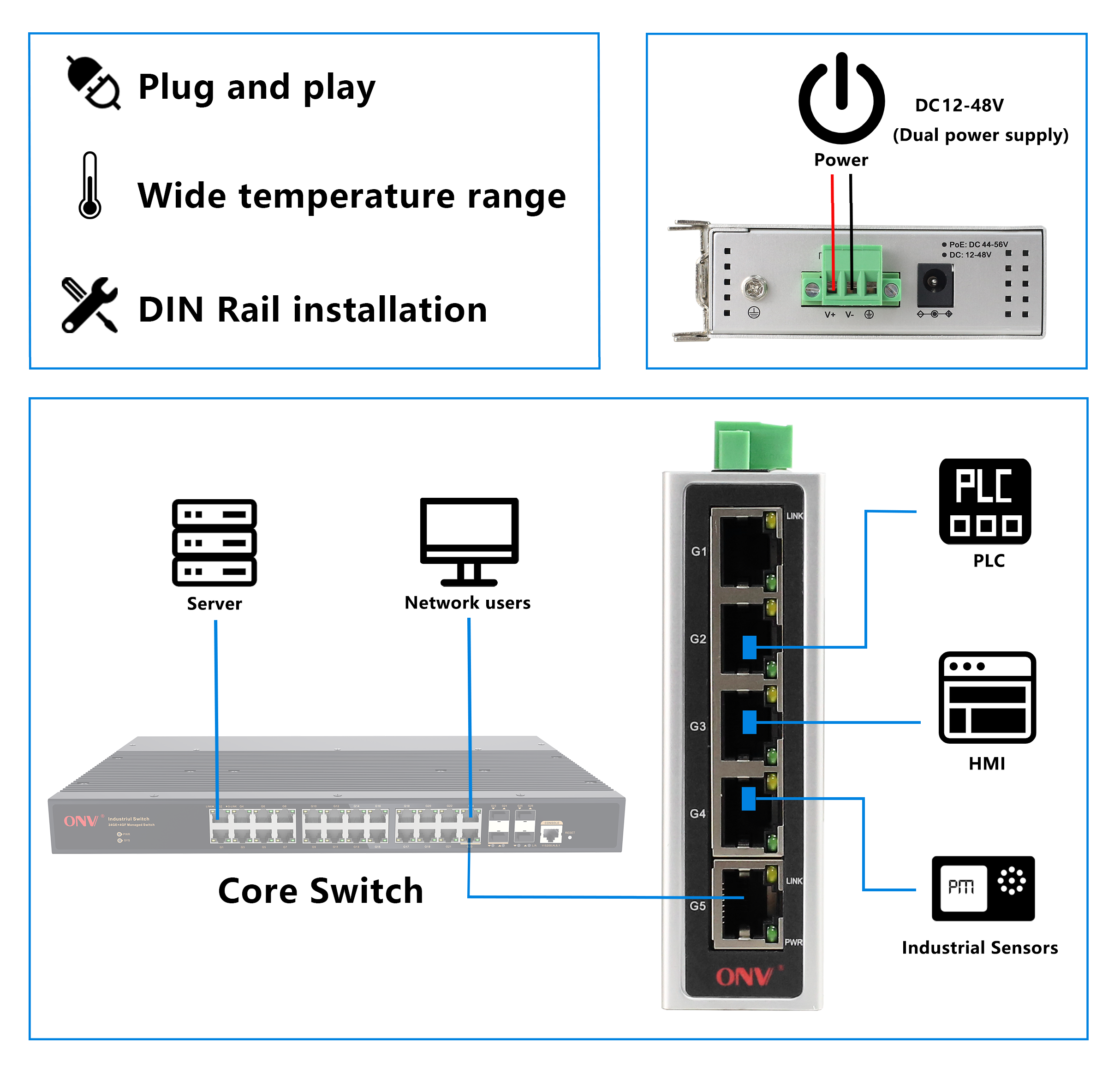

Application
Documents
Produits connexes

APERÇU

Le ONV-IPS3005 est unGCommutateur industriel d'Ethernet d'igabit indépendamment développé par ONV. Il a 5*10/100/1000Base-TAdaptatifPorts RJ45. Chaque port peut soutenir l'expédition de ligne-débit complet.

La ONV-IPS3005 a l'excellente adaptabilité d'environnement de champ industriel (stabilité mécanique, adaptabilité de climat, adaptabilité d'environnement électromagnétique, etc.).Il convient aux scènes industrielles telles que le transport intelligent, le transit ferroviaire, l'industrie de l'énergie, l'exploitation minière, le pétrole, l'expédition, la métallurgie et la construction d'énergie verte pour former un réseau de communication rentable, stable et fiable. Mode non géré, plug and play, pas de configuration, facile à utiliser.

CARACTÉRISTIQUE

Accès Gigabit

◇Soutenez l'expédition non bloquante de fil-vitesse.

◇Appui duplex basé sur IEEE802.3x et semi-duplex basé sur la contre-pression.

◇SoutienGIgabitRJ45Connexion de ports, de grande vitesse et de bande passante élevée pour répondre aux besoins de divers scénarios.

Stable et fiable

◇CCC, CE, FCC, RoHS.

◇Le panneau convivial peut montrer le statut de dispositif par l'indicateur de LED de PWREtLien.

◇Consommation de puissance faible, logement d'alliage d'aluminium, et excellente dissipation thermique pour assurer l'opération stable du commutateur.

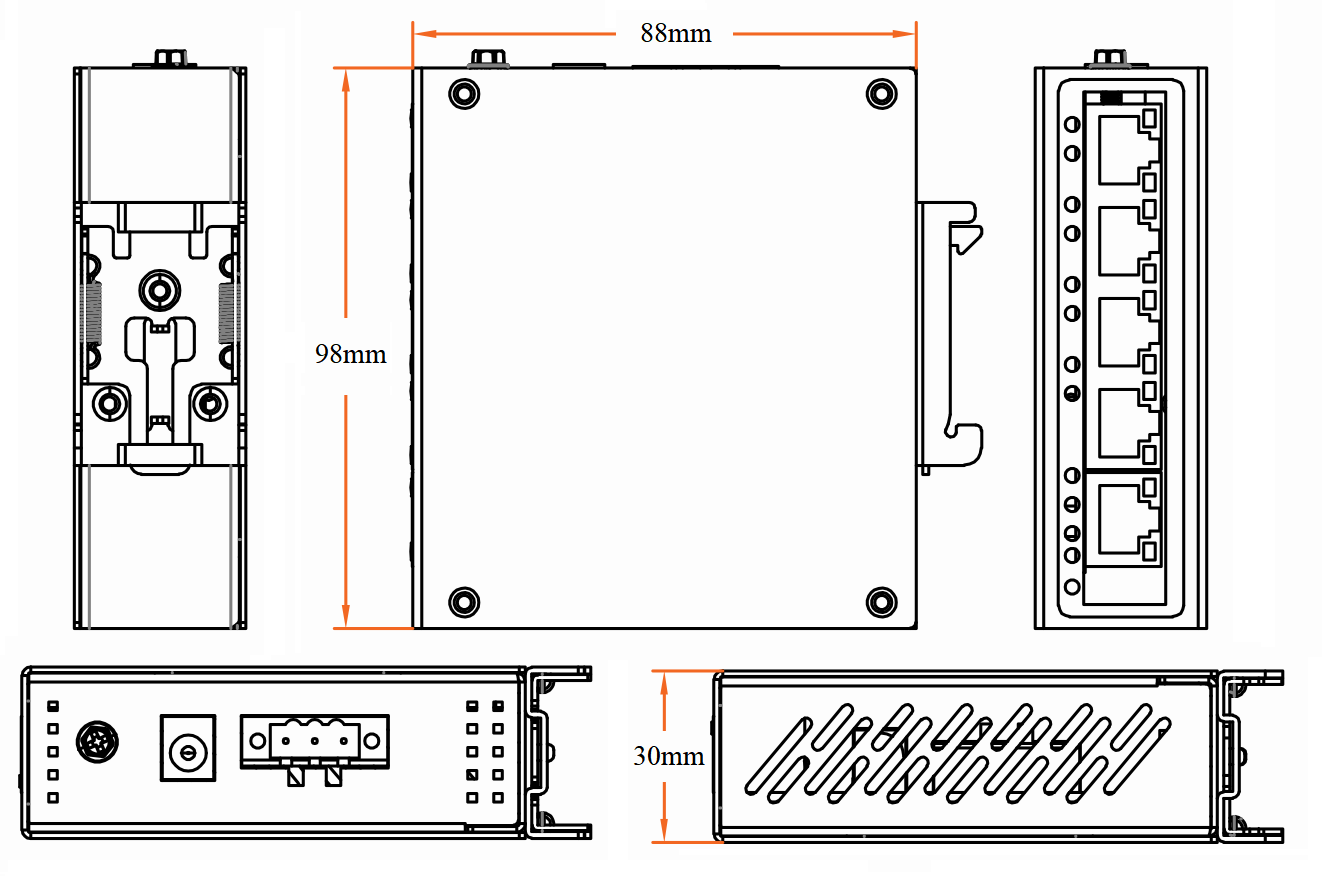

DIMENSION

INFORMATIONS SUR LA COMMANDE

Modèle	Description	Alimentation électrique recommandée
ONV-IPS3005	Commutateur industriel Unmanaged d'Ethernet avec les ports RJ45 de 5*10/100/1000M. Il peut prendre en charge la double entrée d'alimentation CC et le montage sur rail DIN.	24W
Remarque:L'alimentation n'est pas incluse et doit être achetée.

LISTE D'EMBALLAGE

Liste d'emballage	Contenu	Qté	Unité
	5 PortGCommutateur industriel d'Ethernet d'igabit	1	SEt
	Guide de l'utilisateur	1	PC
	Carte de garantie et certificat de conformité	1	PC

SPÉCIFICATION TECHNIQUE

Modèle	ONV-IPS3005
Caractéristiques de l'interface
Port fixe	Ports de 5*10/100/1000Base-T RJ45 (données)
Port Ethernet	Port 1-5PeutAppui 10/100/1000Base-T(X)Auto-adaptation MDI/ MDI-X à auto-détection, full/ half duplex
Transmission paire torsadée	10BASE-T: Cat3,4,5 UTP (≤ 100 mètres) 100BASE-TX: Cat5 ou plus tard UTP (≤ 100 mètres) 1000BASE-T: Cat5e ou plus tard UTP (≤ 100 mètres)
Paramètre de puce
Protocole réseau	IEEE 802, 3 10BASE-T, IEEE 802.3i 10Base-T, IEEE 802.3u 100Base-TX, IEEE 802.3ab 1000Base-T, IEEE 802.3x
Mode de transmission	Store et Forward (Vitesse du fil complet)
Capacité de commutation	12Gbps (non)N-Blocage)
Expédition Taux @ 64 octet	7.44Mpps
MAC	2K
Mémoire de tampon	2M
Cadre Jumbo	9216 octets

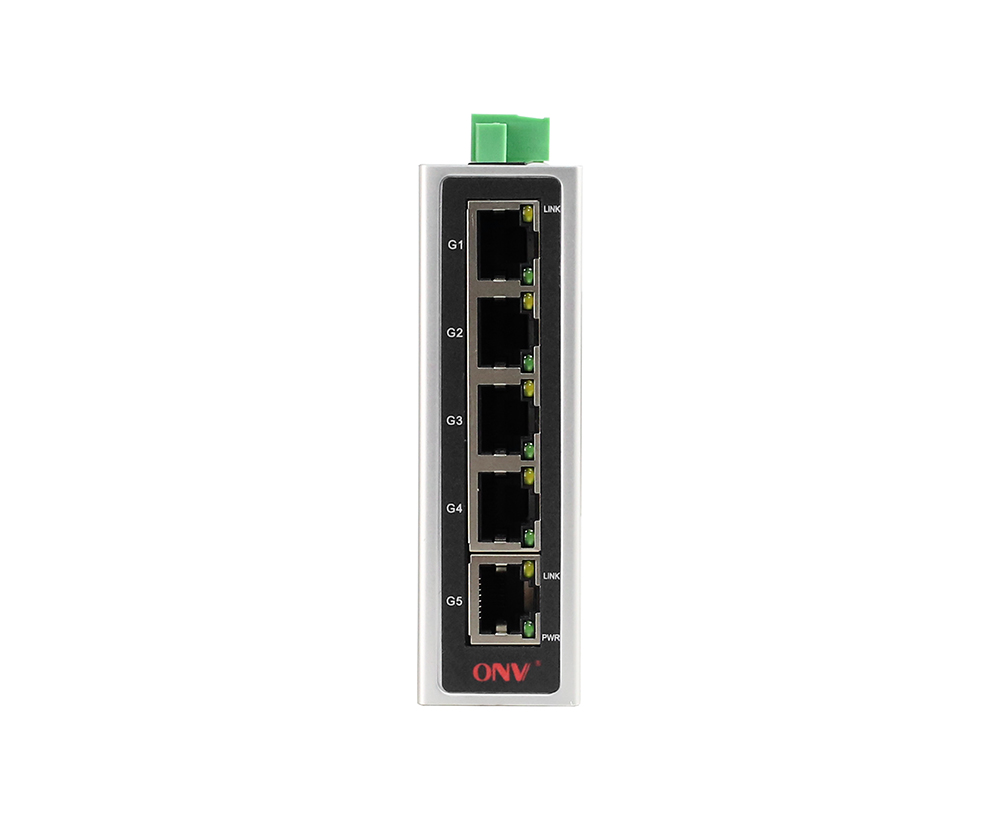

Indicateur de LED	Puissance: PWR (Vert), Réseau: Lien G1-G5 (Jaune)
Alimentation électrique
Consommation de puissance	Veille <3W, chargement complet <5W
Tension d'entrée/interface	DC12-48V,Terminal 3P industriel et cric d'alimentation CC, protection anti-inverse de soutien
Alimentation électrique	Non, facultatif12V/24W ou 24V/Alimentation de l'énergie 24W industrielle
Paramètre physique
Temp/humidité d'opération	-40 ~ + 75 °C, 5% ~ 90% RH sans condensation
Stockage TEp/Humidité	-40 ~ + 85 °C, 5% ~ 95% RH non condensant
Dimension (L * W * H)	988830mm
Poids net/brut	0.25Kg/0,35Kg

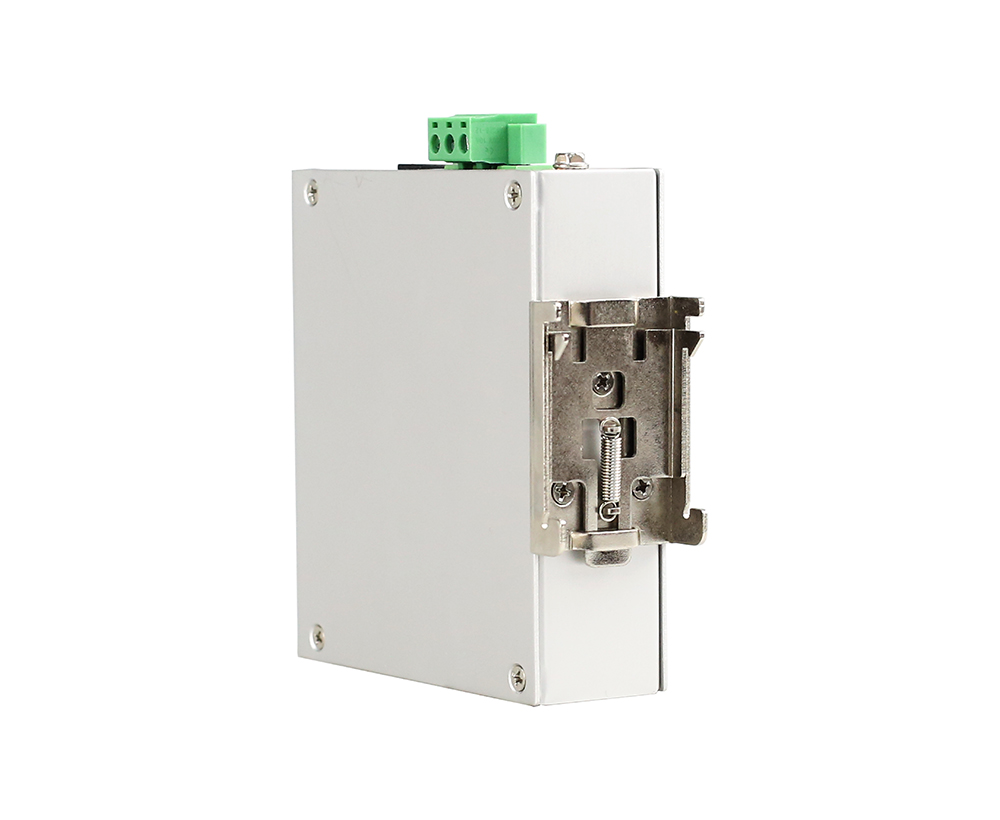

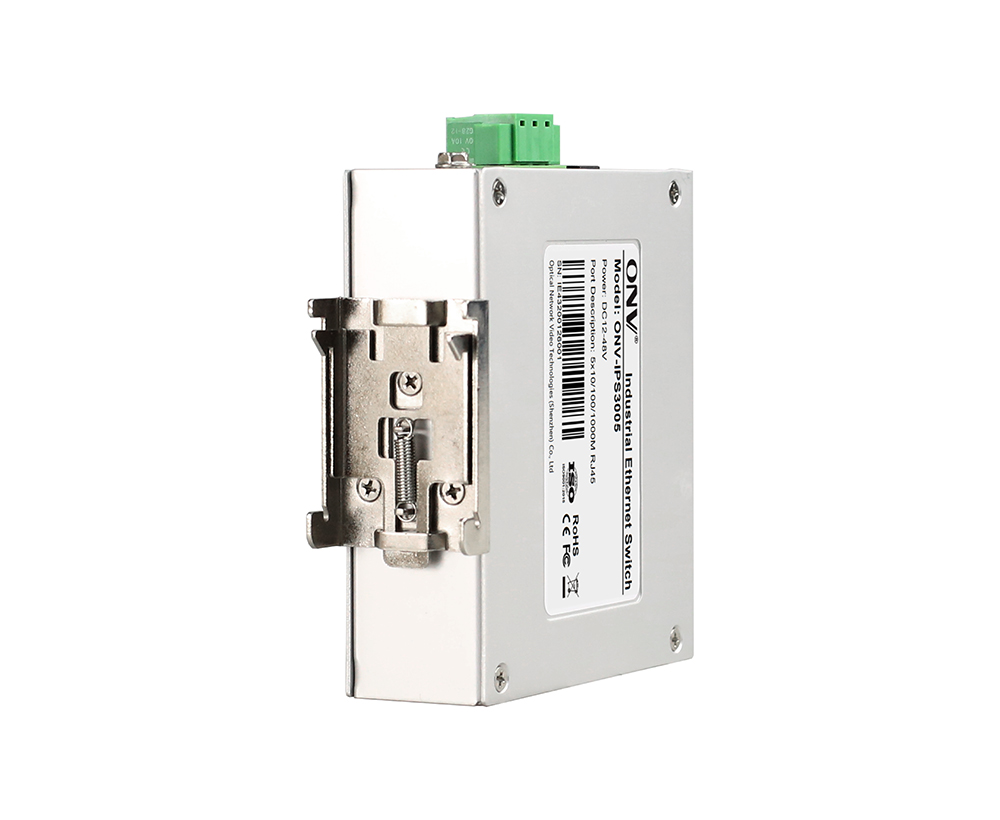

Installation	Bureau, 35mm DINRAIL
Certification et garantie
Protection contre la foudre	Niveau de protection: IP30 Protection contre la foudre: 6KV 8/20us IEC61000-4-3 (RS):10 V/m (80 ~ 1000MHz) FCC partie 15/CISPR22 (EN55022): Classe A IEC61000-6-2 (Norme industrielle commune) IEC61000-4-9 (champ magnétique pulsé): 1000A/m IEC61000-4-10 (oscillation amortie): 30A/m 1MHz IEC61000-4-12/18 (onde de choc): CM2.5kV, DM1kV IEC61000-4-4(EFT): Câble d'alimentation: ± 4kV, câble de données: ± 2kV IEC61000-4-16 (transmission de Commun-mode): 30V, 300V, 1s IEC61000-4-2 (ESD): décharge de contact de ± 8kV, décharge d'air de ± 15kV IEC61000-4-6 (transmission de radiofréquence): 10V(150kHz ~ 80MHz) IEC61000-4-8 (champ magnétique de fréquence de puissance): 100A/m, 1000A/m, 1s-3s IEC61000-4-5 (montée subite): Câble d'alimentation: CM ± 4kV/ DM ± 2kV, câble de données: ± 4kV
Propriétés mécaniques	IEC60068-2-6 (Anti Vibration), IEC60068-2-32 (Chute Libre), IEC60068-2-27 (Anti Choc)
Certification	Marque de la CE, message publicitaire, EN62368-1 de CE/LVD, classe A, RoHS de la partie 15 de FCC
Garantie	5 ans, entretien perpétuel.
