Commutateur Ethernet industriel Gigabit à 6 ports

Modèle： ONV-IPS3064

Commutateur industriel Unmanaged d'Ethernet avec les ports RJ45 de 6*10/100/1000M. Il peut prendre en charge une double entrée d'alimentation CC et un montage sur rail DIN.

Je veux faire une enquête

Aperçu
Spécification technique

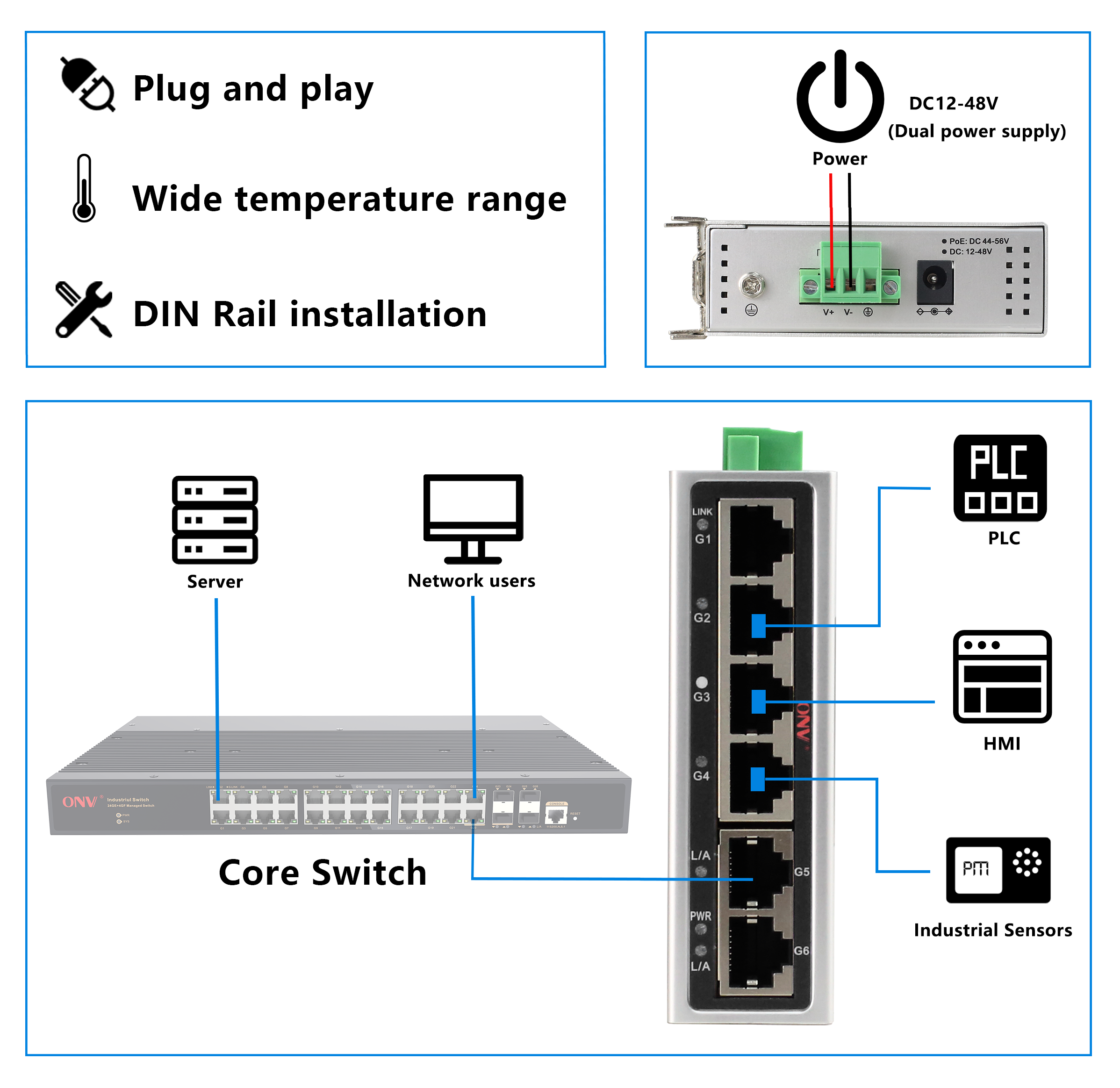

Application
Documents
Produits connexes

APERÇU

Le ONV-IPS3064 est unGCommutateur industriel d'Ethernet d'igabit indépendamment développé par ONV. Il a des ports RJ45 adaptatifs de 6*10/100/1000M. Chaque port peut soutenir l'expédition de ligne-débit complet.

Le ONV-IPS3064A l'excellente adaptabilité d'environnement de champ industriel (stabilité mécanique, adaptabilité de climat, adaptabilité électromagnétique d'environnement, etc.). Il convient aux scènes industrielles telles que le transport intelligent, le transit ferroviaire, l'industrie de l'énergie, l'exploitation minière, le pétrole, l'expédition, la métallurgie et la construction d'énergie verte pour former un réseau de communication rentable, stable et fiable. Mode non géré, plug and play, pas de configuration, facile à utiliser.

CARACTÉRISTIQUE

Accès Gigabit

◇Soutenez l'expédition non bloquante de fil-vitesse.

◇Appui duplex basé sur IEEE 802.3x et semi-duplex basé sur la contre-pression.

◇Prend en charge les ports Gigabit RJ45, la connexion haute vitesse et haute bande passante pour répondre aux besoins de divers scénarios.

Stable et fiable

◇CCC, CE, FCC, RoHS.

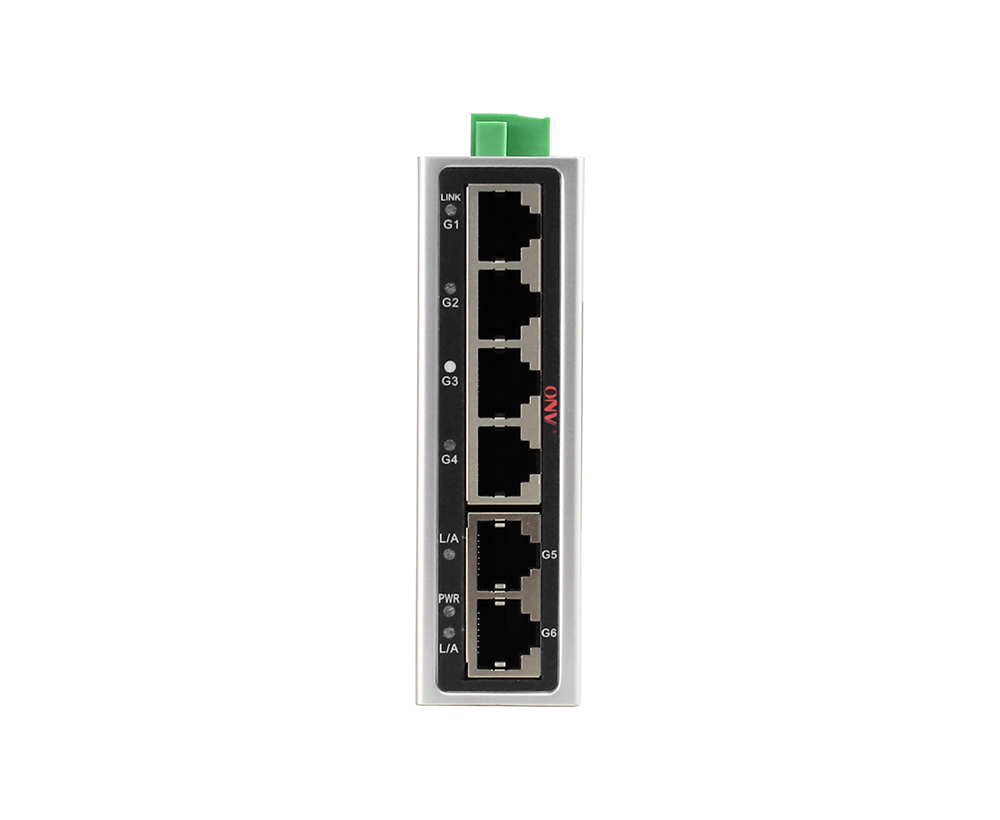

◇Le panneau convivial peut montrer le statut de dispositif par l'indicateur de LED de PWR et de lien.

◇Consommation de puissance faible, logement d'alliage d'aluminium, et excellente dissipation thermique pour assurer l'opération stable du commutateur.

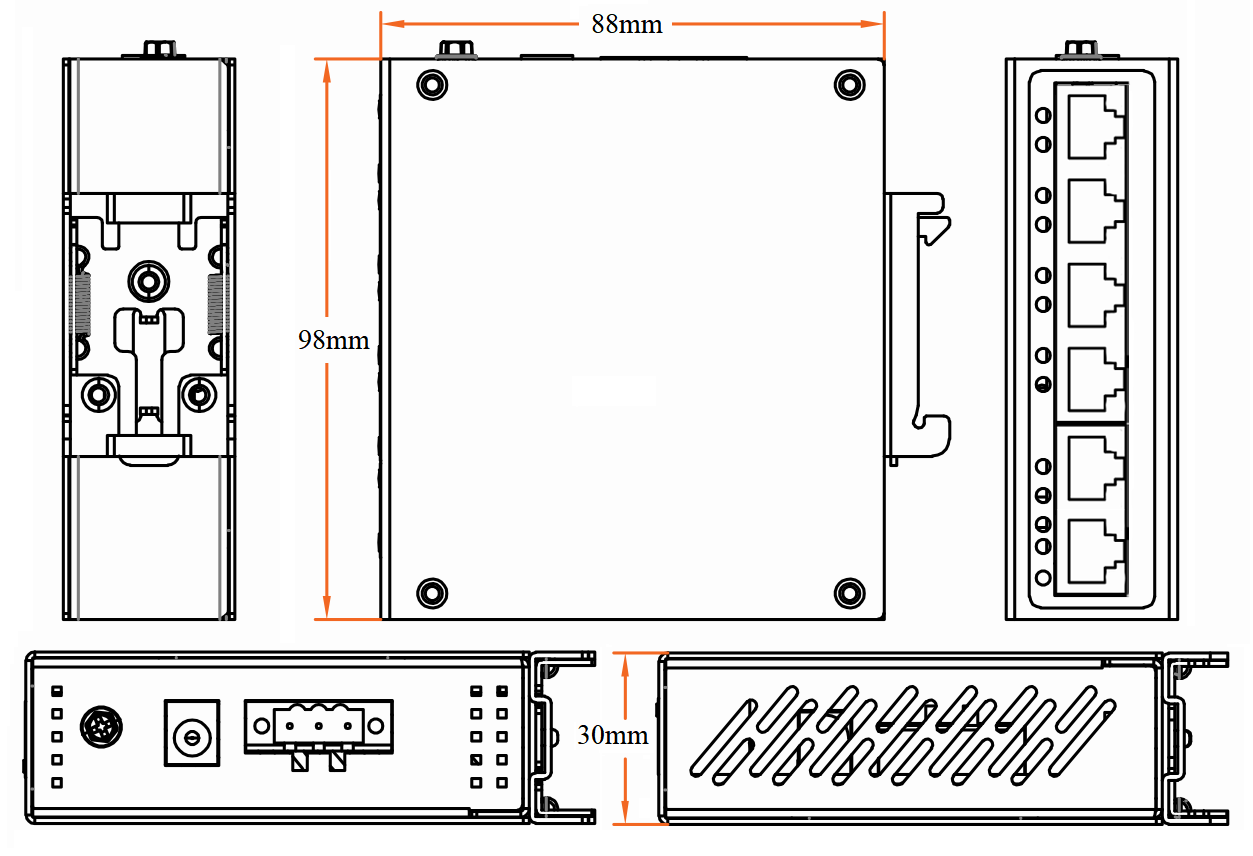

DIMENSION

INFORMATIONS SUR LA COMMANDE

Modèle	Description	Alimentation électrique recommandée
ONV-IPS3064	Commutateur industriel Unmanaged d'Ethernet avec les ports RJ45 de 6*10/100/1000M. Il peut soutenir la double entrée d'alimentation CC et DINRAIL de montage.	24W
Remarque:L'alimentation n'est pas incluse et doit être achetée.

LISTE D'EMBALLAGE

Liste d'emballage	Contenu	Qté	Unité
	6-portGCommutateur industriel d'Ethernet d'igabit	1	SEt
	Guide de l'utilisateur	1	PC
	Carte de garantie et certificat de conformité	1	PC

ALIMENTATION ÉLECTRIQUE

Produit

Modèle

Description

Unité

Alimentation d'énergie industrielle de rail de 24W DIN

GWS-DP24-12

Rail DIN 24W ensemble unique d'alimentation de sortie

Tension d'entrée: AC100V ~ 240V 50-60H, 0.35A

Tension de sortie: DC12V, 2.0A

Température de fonctionnement: -40 ℃ à + 70 ℃

Alimentation d'énergie industrielle de rail de 24W DIN

GWS-DP24-24

Rail DIN 24W ensemble unique d'alimentation de sortie

Tension d'entrée: AC100V ~ 240V 50-60H, 0.35A

Tension de sortie: DC24V, 1.0A

Température de fonctionnement: -40 ℃ à + 70 ℃

SPÉCIFICATION TECHNIQUE

Modèle	ONV-IPS3064
Caractéristiques de l'interface
Port fixe	Ports de 6*10/100/1000Base-T RJ45 (données)
Port Ethernet	Le port 1-6 peut soutenir 10/100/1000Base-T(X) auto-détection, plein/auto-adaptation semi-duplex de MDI/ MDI-X
Transmission paire torsadée	10BASE-T: Cat3,4,5 UTP (≤ 100 mètres) 100BASE-TX: Cat5 ou plus tard UTP (≤ 100 mètres) 1000BASE-T: Cat5e ou plus tard UTP (≤ 100 mètres)
Paramètre de puce
Protocole réseau	IEEE 802, 3 10BASE-T, IEEE 802.3i 10Base-T, IEEE 802.3u 100Base-TX, IEEE 802.3ab 1000Base-T, IEEE 802.3x
Mode de transmission	Stocker et en avant (vitesse de fil complet)
Capacité de commutation	12Gbps(NonN-Blocage)
Taux de transmission @ 64 octet	8,93 Mpps
MAC	2K
Mémoire de tampon	2M
Cadre Jumbo	9216 octets
Indicateur de LED	Puissance: PWR (vert), Réseau: G1-G6 de liaison (vert)
Alimentation électrique
Consommation de puissance	Veille <3W, pleine charge <6W
Tension d'entrée/interface	DC12-48V,Terminal 3P industriel et cric d'alimentation CC, protection anti-inverse de soutien
Alimentation électrique	Non, facultatif12V/24W ou 24V/Alimentation de l'énergie 24W industrielle
Paramètre physique
Opération TEp/Humidité	-40 ~ + 75 °C, 5% ~ 90% RH sans condensation
Stockage TEp/Humidité	-40 ~ + 85 °C, 5% ~ 95% RH non condensant
Dimension (L * W * H)	988830mm
Poids net/brut	0,25 kg/0,35 kg
Installation	Bureau, 35mm DINRAIL
Certification et garantie
Protection contre la foudre	Niveau de protection: IP30 Protection contre la foudre: 6KV 8/20us IEC61000-4-3 (RS):10 V/m (80 ~ 1000MHz) FCC partie 15/CISPR22 (EN55022): Classe A IEC61000-6-2 (Norme industrielle commune) IEC61000-4-9 (champ magnétique pulsé): 1000A/m IEC61000-4-10 (oscillation amortie): 30A/m 1MHz IEC61000-4-12/18 (onde de choc): CM2.5kV, DM1kV IEC61000-4-4(EFT): Câble d'alimentation: ± 4kV, câble de données: ± 2kV IEC61000-4-16 (transmission de Commun-mode): 30V, 300V, 1s IEC61000-4-2 (ESD): décharge de contact de ± 8kV, décharge d'air de ± 15kV IEC61000-4-6 (transmission de radiofréquence): 10V(150kHz ~ 80MHz) IEC61000-4-8 (champ magnétique de fréquence de puissance): 100A/m, 1000A/m, 1s-3s IEC61000-4-5 (montée subite): Câble d'alimentation: CM ± 4kV/ DM ± 2kV, câble de données: ± 4kV
Propriétés mécaniques	IEC60068-2-6 (Anti Vibration), IEC60068-2-32 (Chute Libre), IEC60068-2-27 (Anti Choc)
Certification	Marque de la CE, message publicitaire, EN62368-1 de CE/LVD, classe A, RoHS de la partie 15 de FCC
Garantie	5 ans, entretien perpétuel.
