Commutateur industriel d'Ethernet de 10/100M 3-port

Modèle： ONV-IPS1032F

Commutateur industriel Unmanaged de fibre d'Ethernet avec les ports RJ45 de 2*10/100M et le port de fibre de Sc de liaison montante de 1*155M (double module optique unimodal de fibre de 1310nm/20km). Il peut prendre en charge la double entrée d'alimentation CC et le montage sur rail DIN.

Je veux faire une enquête

Aperçu
Spécification technique
Application
Documents
Produits connexes

APERÇU

Le ONV-IPS1032F est un commutateur industriel de fibre d'Ethernet de 10/100M indépendamment développé par ONV. Il a 2*10/100Base-TX RJ45 ports et 1*155MPort de fibre de Sc de liaison montante, et chaque port peut soutenir la pleine expédition de ligne-taux.

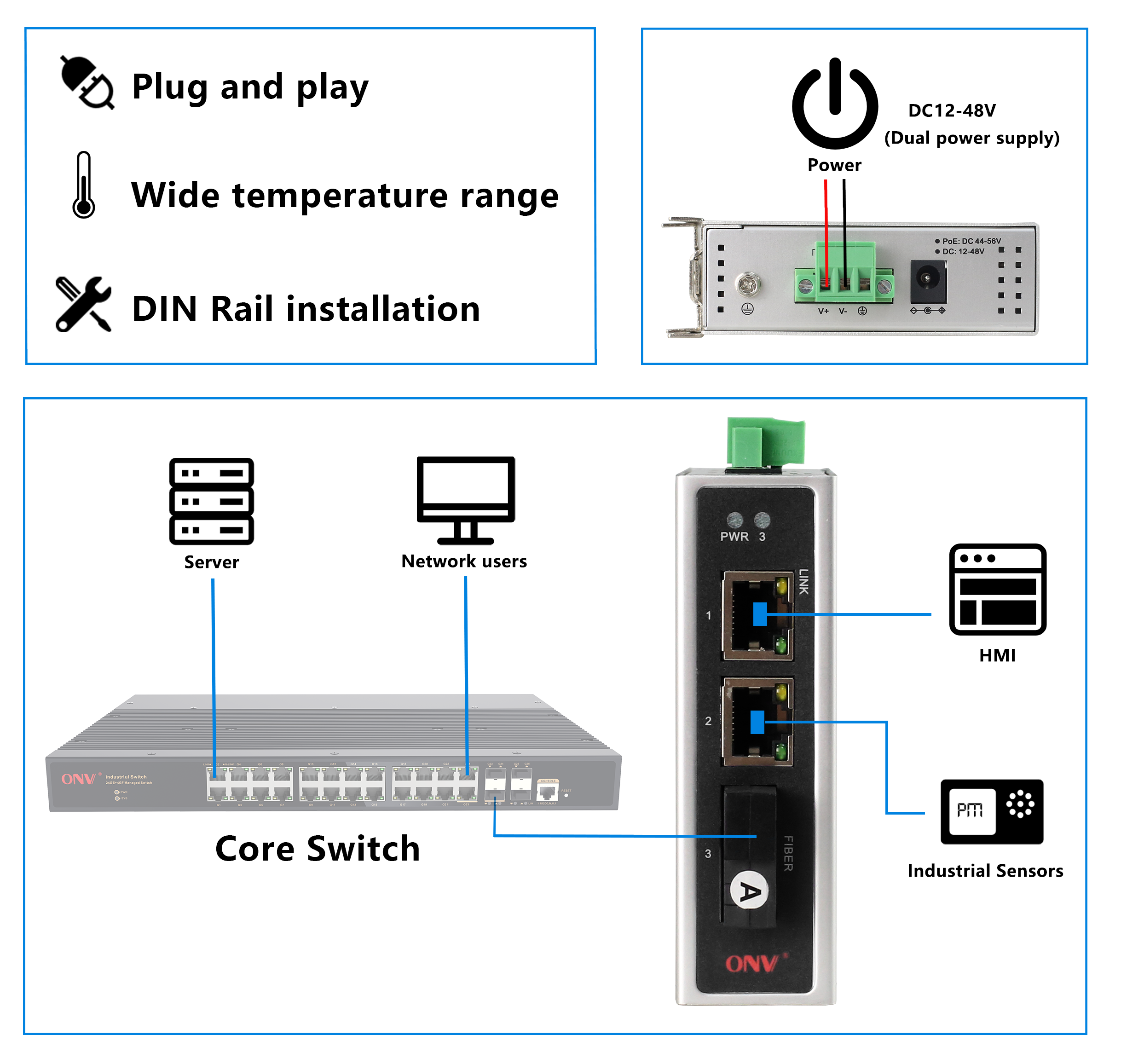

Le ONV-IPS1032FA l'excellente adaptabilité d'environnement de champ industriel (stabilité mécanique, adaptabilité de climat, adaptabilité électromagnétique d'environnement, etc.).Il convient aux scènes industrielles telles que le transport intelligent, le transit ferroviaire, l'industrie de l'énergie, l'exploitation minière, le pétrole, l'expédition, la métallurgie et la construction d'énergie verte pour former un réseau de communication rentable, stable et fiable. Modèle non géré, plug and play, pas de configuration, facile à utiliser.

CARACTÉRISTIQUE

Accès 10/100M

◇Soutenez l'expédition non bloquante de fil-vitesse.

◇Appui duplex basé sur IEEE802.3x et semi-duplex basé sur la contre-pression.

◇Appui 10/100MPort RJ45SEt 155MSCCombinaison de port de fibre pour répondre aux besoins de mise en réseau dans divers scénarios.

Stable et fiable

◇CCC, CE, FCC, RoHS.

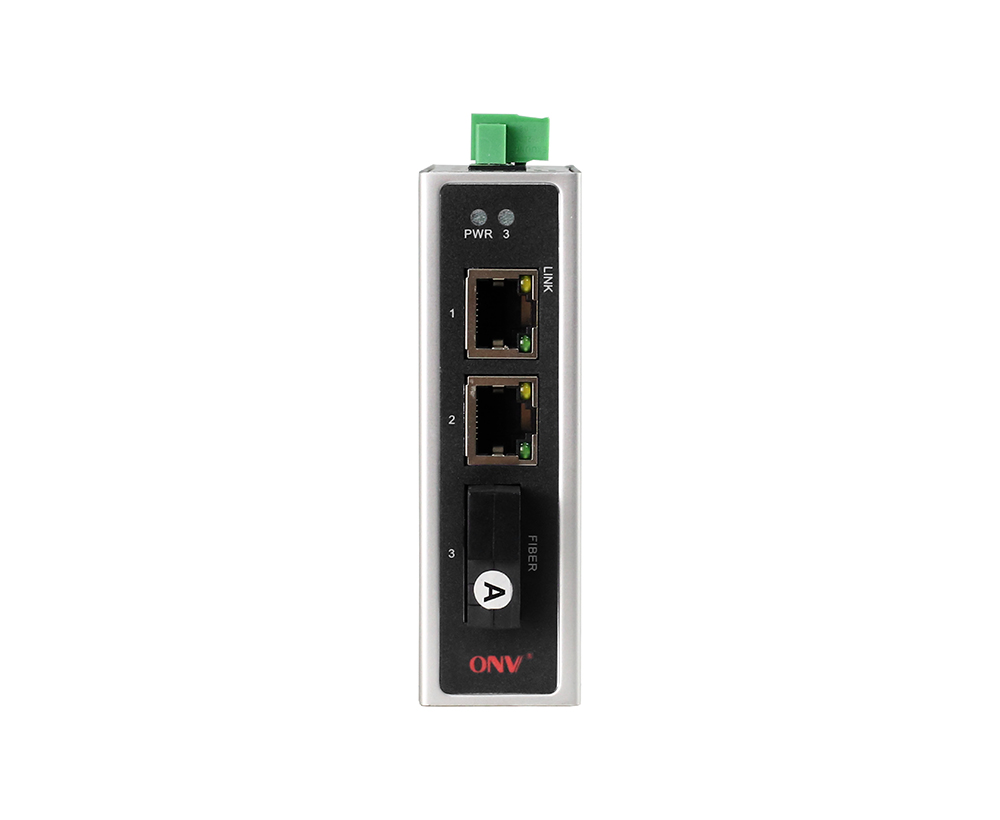

◇Le panneau convivial peut montrer le statut de dispositif par l'indicateur de LED de PWR et de lien.

◇Consommation de puissance faible, logement d'alliage d'aluminium, et excellente dissipation thermique pour assurer l'opération stable du commutateur.

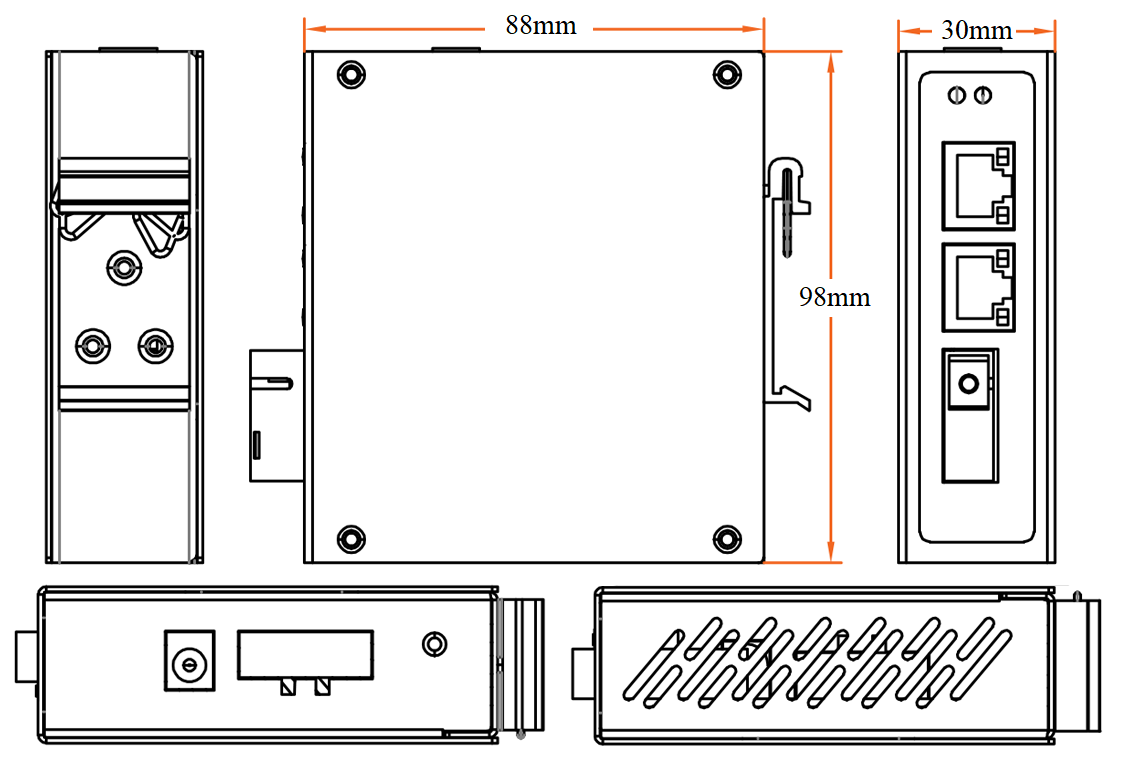

DIMENSION

INFORMATIONS SUR LA COMMANDE

Modèle	Description	Alimentation électrique recommandée
ONV-IPS1032F	Commutateur industriel Unmanaged de fibre d'Ethernet avec les ports RJ45 de 210/100M et le port de fibre de Sc de liaison montante de 1155M (double module optique unimodal de fibre de 1310nm/20km). Il peut prendre en charge la double entrée d'alimentation CC et le montage sur rail DIN.	24W
ONV-IPS1032F-A	Commutateur industriel Unmanaged de fibre d'Ethernet avec les ports RJ45 de 210/100M et le port de fibre de Sc de liaison montante de 1155M (module optique de fibre simple unimodal de 1310nm/20km). Il peut prendre en charge la double entrée d'alimentation CC et le montage sur rail DIN.	24W
ONV-IPS1032F-B	Commutateur industriel Unmanaged de fibre d'Ethernet avec les ports RJ45 de 210/100M et le port de fibre de Sc de liaison montante de 1155M (module optique de fibre 1550nm/20km unimodal de fibre simple). Il peut prendre en charge la double entrée d'alimentation CC et le montage sur rail DIN.	24W
Remarque:L'alimentation n'est pas incluse et doit être achetée.

LISTE D'EMBALLAGE

Liste d'emballage	Contenu	Qté	Unité
	Commutateur industriel d'Ethernet de 3-port 10/100M	1	Set
	Guide de l'utilisateur	1	PC
	Carte de garantie et certificat de conformité	1	PC

ALIMENTATION ÉLECTRIQUE

Produit

Modèle

Description

Unité

Alimentation d'énergie industrielle de rail de 24W DIN

GWS-DP24-12

Rail DIN 24W ensemble unique d'alimentation de sortie

Tension d'entrée: AC100V ~ 240V 50-60H, 0.35A

Tension de sortie: DC12V, 2.0A

Température de fonctionnement: -40 ℃ à + 70 ℃

Alimentation d'énergie industrielle de rail de 24W DIN

GWS-DP24-24

Rail DIN 24W ensemble unique d'alimentation de sortie

Tension d'entrée: AC100V ~ 240V 50-60H, 0.35A

Tension de sortie: DC24V, 1.0A

Température de fonctionnement: -40 ℃ à + 70 ℃

SPÉCIFICATION TECHNIQUE

Modèle	ONV-IPS1032F
Caractéristiques de l'interface
Port fixe	1155M Liaison montantePort de fibre de Sc (Données) 210/100Base-TXPorts RJ45 (données)
Port Ethernet	Port 1-2Peut soutenir 10/100Base-TX auto-détection, plein/auto-adaptation semi-duplex de MDI/ MDI-X
Transmission paire torsadée	10BASE-T: Cat3,4,5 UTP (≤ 100 mètres) 100BASE-TX: Cat5 ou plus tard UTP (≤ 100 mètres)
Port de fibre optique	Le module optique par défaut est double fibre monomode 20km, port de Sc
Câble optique/Distance	Multi-Mode: 850nm/0-550M, 1310nm/0-2km, SIngle-Mode: 1310nm/0-40Km, 1550nm/0-120Km
Paramètre de puce
Protocole réseau	IEEE 802, 3 10BASE-T, IEEE 802.3i 10Base-T,IEEE 802.3u 100Base-TX, IEEE 802.3u 100Base-FX,IEEE 802.3x
Mode de transmission	Store et Forward (Vitesse du fil complet)
Capacité de commutation	1.0Gbps (non)N-Blocage)
Expédition Taux @ 64 octet	0,45 Mpps
MAC	1K
Mémoire de tampon	512K
Cadre Jumbo	2048 octets
Indicateur de LED	Puissance: PWR (Vert), Réseau: Lien (Jaune), Port de fibre: 3 (GReen (Reen)
Alimentation électrique
Consommation de puissance	Veille <3W, pleine charge <5W
Tension d'entrée/interface	DC12-48V,Terminal 3P industriel et cric d'alimentation CC, protection anti-inverse de soutien
Alimentation électrique	Non, facultatif12V/24W ou 24V/Alimentation de l'énergie 24W industrielle
Paramètre physique
Opération TEp/Humidité	-40 ~ + 75 °C, 5% ~ 90% RH sans condensation
Stockage TEp/Humidité	-40 ~ + 85 °C, 5% ~ 95% RH non condensant
Dimension (L * W * H)	988830mm
Poids net/brut	0.25Kg/0,35Kg

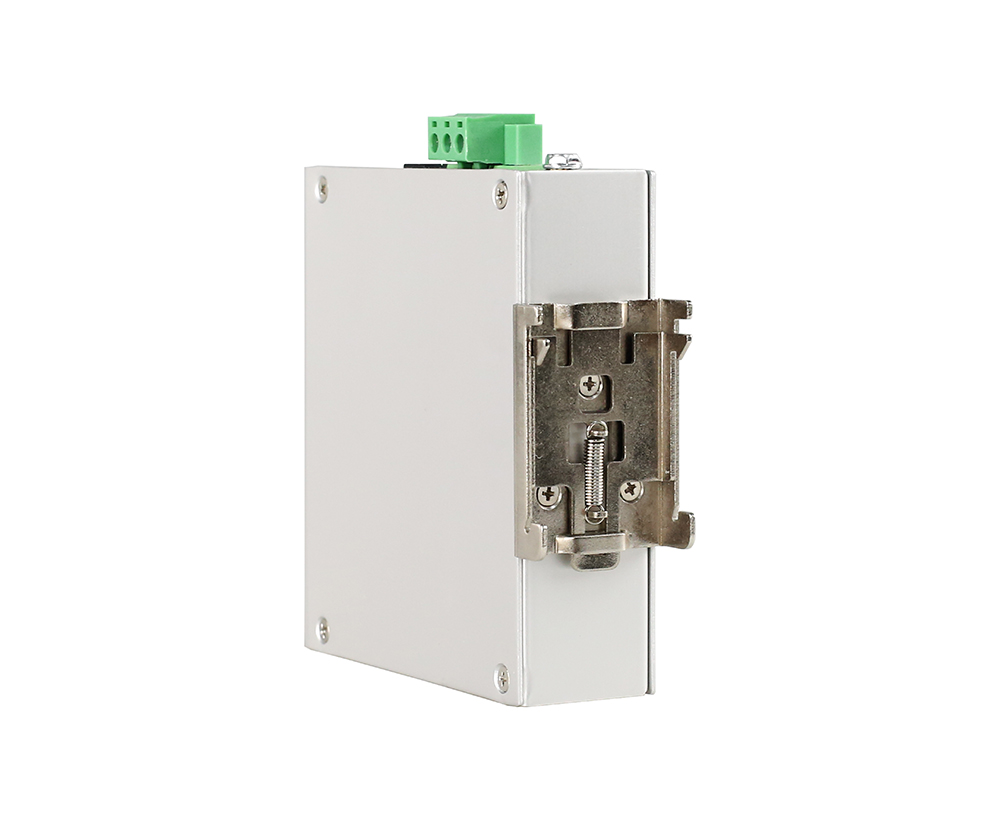

Installation	Bureau, 35mm DINRAIL
Certification et garantie
Protection contre la foudre	Niveau de protection: IP30 Protection contre la foudre: 6KV 8/20us IEC61000-4-3 (RS):10 V/m (80 ~ 1000MHz) FCC partie 15/CISPR22 (EN55022): Classe A IEC61000-6-2 (Norme industrielle commune) IEC61000-4-9 (champ magnétique pulsé): 1000A/m IEC61000-4-10 (oscillation amortie): 30A/m 1MHz IEC61000-4-12/18 (onde de choc): CM2.5kV, DM1kV IEC61000-4-4(EFT): Câble d'alimentation: ± 4kV, câble de données: ± 2kV IEC61000-4-16 (transmission de Commun-mode): 30V, 300V, 1s IEC61000-4-2 (ESD): décharge de contact de ± 8kV, décharge d'air de ± 15kV IEC61000-4-6 (transmission de radiofréquence): 10V(150kHz ~ 80MHz) IEC61000-4-8 (champ magnétique de fréquence de puissance): 100A/m, 1000A/m, 1s-3s IEC61000-4-5 (montée subite): Câble d'alimentation: CM ± 4kV/ DM ± 2kV, câble de données: ± 4kV
Propriétés mécaniques	IEC60068-2-6 (Anti Vibration), IEC60068-2-32 (Chute Libre), IEC60068-2-27 (Anti Choc)
Certification	Marque de la CE, message publicitaire, EN62368-1 de CE/LVD, classe A, RoHS de la partie 15 de FCC
Garantie	5 ans, entretien perpétuel.
