Commutateur Ethernet industriel Gigabit 10 ports

Modèle： ONV-IPS3108

Commutateur industriel Unmanaged d'Ethernet avec des ports RJ45 de 10*10/100/1000M. Il peut supporter une entrée d'alimentation DC redondante et un montage sur rail DIN.

Je veux faire une enquête

Aperçu
Spécification technique

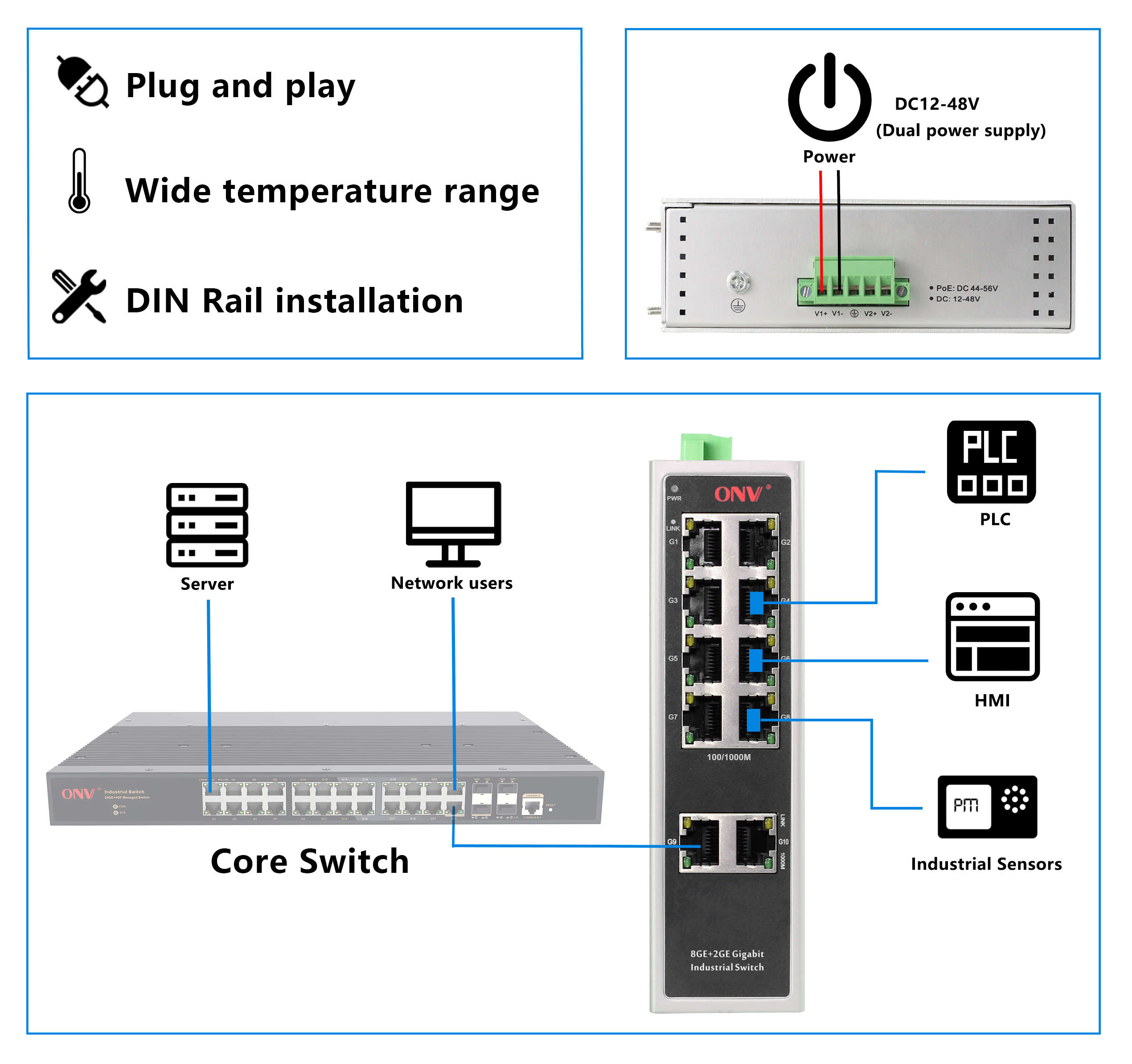

Application
Documents
Produits connexes

APERÇU

LeONV-IPS3108Est unGCommutateur industriel d'Ethernet d'igabit indépendamment développé par ONV.Il a10* 10/100/1000M adaptatifPorts RJ45. Chaque port peut soutenir l'expédition de ligne-débit complet.

LeONV-IPS3108A l'excellente adaptabilité d'environnement de champ industriel (stabilité mécanique, adaptabilité de climat, adaptabilité électromagnétique d'environnement, etc.). Il convient aux scènes industrielles telles que le transport intelligent, le transit ferroviaire, l'industrie de l'énergie, l'exploitation minière, le pétrole, l'expédition, la métallurgie et la construction d'énergie verte pour former un réseau de communication rentable, stable et fiable. Mode non géré, plug and play, pas de configuration, facile à utiliser.

CARACTÉRISTIQUE

GigabitACcess

◇Soutenez l'expédition non bloquante de fil-vitesse.

◇Appui duplex basé sur IEEE802.3x et semi-duplex basé sur la contre-pression.

◇SoutienGIgabitRJ45Ports, haute vitesse,Et connexion à bande passante élevée pour répondre aux besoins de divers scénarios.

Stable et fiable

◇CCC, CE, FCC, RoHS.

◇Le panneau convivial peut montrer le statut de dispositif par l'indicateur de LED de PWREtLien.

◇Faible consommation d'énergie,Logement d'alliage d'aluminium, et excellente dissipation thermique pour assurer le fonctionnement stable du commutateur.

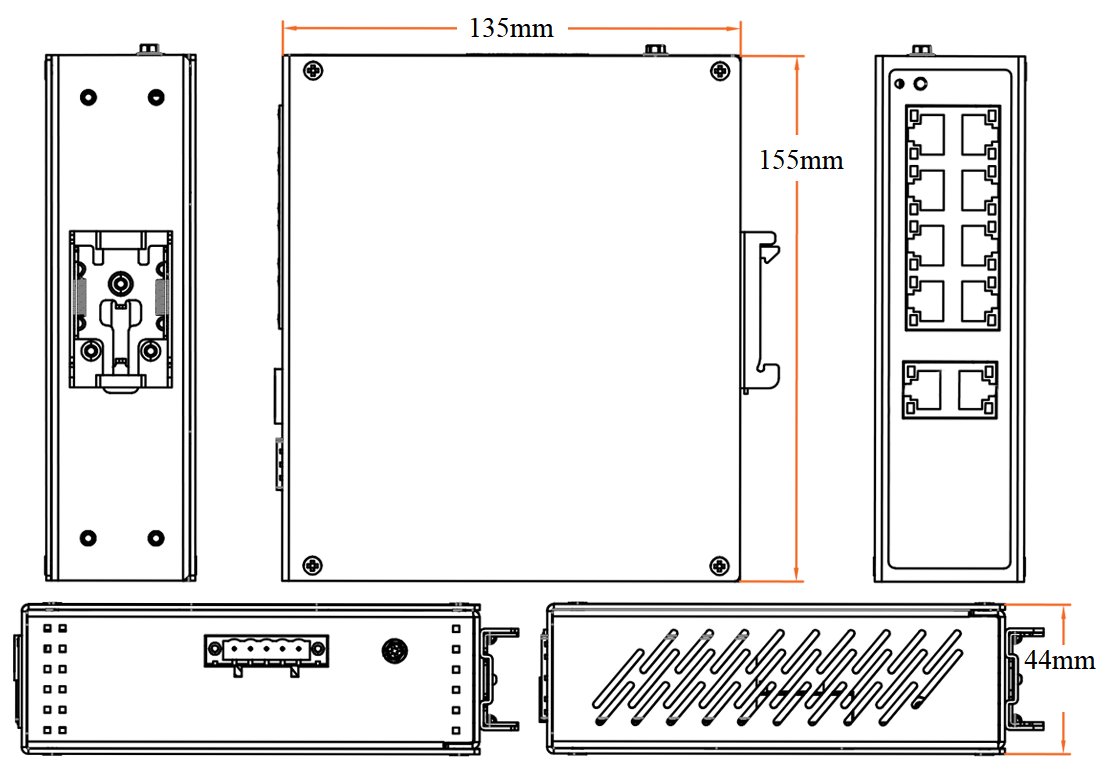

DIMENSION

INFORMATIONS SUR LA COMMANDE

Modèle	Description	Alimentation électrique recommandée
ONV-IPS3108	Commutateur industriel Unmanaged d'Ethernet avec des ports RJ45 de 10*10/100/1000M. Il peut soutenir redondantDCEntrée de puissance et DINRAIL de montage.	24W
Remarque:L'alimentation n'est pas incluse et doit être achetée.

LISTE D'EMBALLAGE

Liste d'emballage	Contenu	Qté	Unité
	10 portsGCommutateur industriel d'Ethernet d'igabit	1	SEt
	Guide de l'utilisateur	1	PC
	Carte de garantie et certificat de conformité	1	PC

ALIMENTATION ÉLECTRIQUE

Produit

Modèle

Description

Unité

Alimentation d'énergie industrielle de rail de 24W DIN

GWS-DP24-12

Rail DIN 24W ensemble unique d'alimentation de sortie

Tension d'entrée: AC100V ~ 240V 50-60H, 0.35A

Tension de sortie: DC12V, 2.0A

Température de fonctionnement: -40 ℃ à + 70 ℃

Alimentation d'énergie industrielle de rail de 24W DIN

GWS-DP24-24

Rail DIN 24W ensemble unique d'alimentation de sortie

Tension d'entrée: AC100V ~ 240V 50-60H, 0.35A

Tension de sortie: DC24V, 1.0A

Température de fonctionnement: -40 ℃ à + 70 ℃

SPÉCIFICATION TECHNIQUE

Modèle	ONV-IPS3108
Caractéristiques de l'interface
Port fixe	Ports de 10*10/100/1000Base-T RJ45 (données) 2 ensembles V +, port V-redondant d'alimentation CC (terminal de 5P Phoenix)
Port Ethernet	Le port 1-10 peut soutenir 10/100/1000Base-T(X) auto-détection, plein/auto-adaptation semi-duplex de MDI/ MDI-X
Transmission paire torsadée	10BASE-T: Cat3,4,5 UTP (≤ 100 mètres) 100BASE-TX: Cat5 ou plus tard UTP (≤ 100 mètres) 1000BASE-T: Cat5e ou plus tard UTP (≤ 100 mètres)
Paramètre de puce
Protocole réseau	IEEE 802.3 10BASE-T, IEEE 802.3i 10Base-T, IEEE 802.3u 100Base-TX, IEEE 802.3u 1000Base-T, IEEE 802.3x
Mode de transmission	Stocker et en avant (vitesse de fil complet)
Capacité de commutation	20Gbps (non)N-Blocage)
Expédition Taux @ 64 octet	14,88 Mpps
MAC	2K
Mémoire de tampon	2M
Cadre Jumbo	9.2K
Indicateur de LED	Puissance: PWR (GReen (Reen),Réseau: Lien G1-G10 (YEllow)
Alimentation électrique
Consommation de puissance	Veille <6W, pleine charge <12W
Tension d'entrée/interface	DC12-48V, terminal industriel du phénix 5P, protection anti-inverse.
Alimentation électrique	Non, en option 12V/24W ou 24V/24W alimentation industrielle
Paramètre physique
Opération TEp/Humidité	-40 ~ + 75 °C, 5% ~ 90% RH sans condensation
Stockage TEp/Humidité	-40 ~ + 85 °C, 5% ~ 95% RH non condensant
Dimension (L * W * H)	15513544mm
Poids net/brut	0,6 kg/ 0.8Kg
Installation	Bureau, 35mm DINRAIL
Certification et garantie
Protection contre la foudre	Niveau de protection: IP30 Protection contre la foudre: 6KV 8/20us IEC61000-4-3 (RS):10 V/m (80 ~ 1000MHz) FCC partie 15/CISPR22 (EN55022): Classe A IEC61000-6-2 (Norme industrielle commune) IEC61000-4-9 (champ magnétique pulsé): 1000A/m IEC61000-4-10 (oscillation amortie): 30A/m 1MHz IEC61000-4-12/18 (onde de choc): CM2.5kV, DM1kV IEC61000-4-4(EFT): Câble d'alimentation: ± 4kV, câble de données: ± 2kV IEC61000-4-16 (transmission de Commun-mode): 30V, 300V, 1s IEC61000-4-2 (ESD): décharge de contact de ± 8kV, décharge d'air de ± 15kV IEC61000-4-6 (transmission de radiofréquence): 10V(150kHz ~ 80MHz) IEC61000-4-8 (champ magnétique de fréquence de puissance): 100A/m, 1000A/m, 1s-3s IEC61000-4-5 (montée subite): Câble d'alimentation: CM ± 4kV/ DM ± 2kV, câble de données: ± 4kV
Propriétés mécaniques	IEC60068-2-6 (Anti Vibration), IEC60068-2-32 (Chute Libre), IEC60068-2-27 (Anti Choc)
Certification	Marque de la CE, message publicitaire, EN62368-1 de CE/LVD, classe A, RoHS de la partie 15 de FCC
Garantie	5 ans, entretien perpétuel.
