Modèle

IPS3010FM

Caractéristiques de l'interface

Port fixe

1 * RS232 console port (115200,N,8,1)

Ports de 8*10/100/1000Base-T RJ45 (données/puissance)

2*100/1000Base-X ports de fibre de la liaison montante SFP (données)

2 set V, port d'alimentation CC V-redondant (terminal industriel Phoenix 5P)

Port Ethernet

Port 1-8 peut prendre en charge 10/100/1000Base-T(X) auto-détection, full/ half duplex MDI/ MDI-X auto-adaptation

Transmission paire torsadée

10BASE-T: Cat3,4,5 UTP (≤ 100 mètres)

100BASE-TX: Cat5 ou plus tard UTP (≤ 100 mètres)

1000BASE-T: Cat5e ou plus tard UTP (≤ 100 mètres)

Port de fibre optique

L'interface de fibre optique de gigabit, défaut aucun incluent le module optique (unimodal facultatif/à plusieurs modes de fonctionnement, fibre simple/double module optique de fibre. LC.

Câble optique/Distance

Multi-mode: 850nm/ 0-550m, monomode: 1310nm/ 0-40km, 1550nm/ 0-120km.

Paramètre de puce

Type de gestion de réseau

L2

Protocole réseau

IEEE 802.3 10BASE-T, IEEE 802.3i 10Base-T, IEEE 802.3u 100Base-TX, IEEE 802.3ab 1000Base-T, IEEE 802.3z 1000Base-X, IEEE 802.3x

Mode de transmission

Stocker et en avant (vitesse de fil complet)

Capacité de commutation

20Gbps(Non bloquant)

Expédition Taux @ 64 octet

14,88 Mpps

CPU(Hz)

500M

DRAM

1G

Flash

128M

MAC

2K

Mémoire de tampon

4.1M

Cadre Jumbo

10K

Indicateur de LED

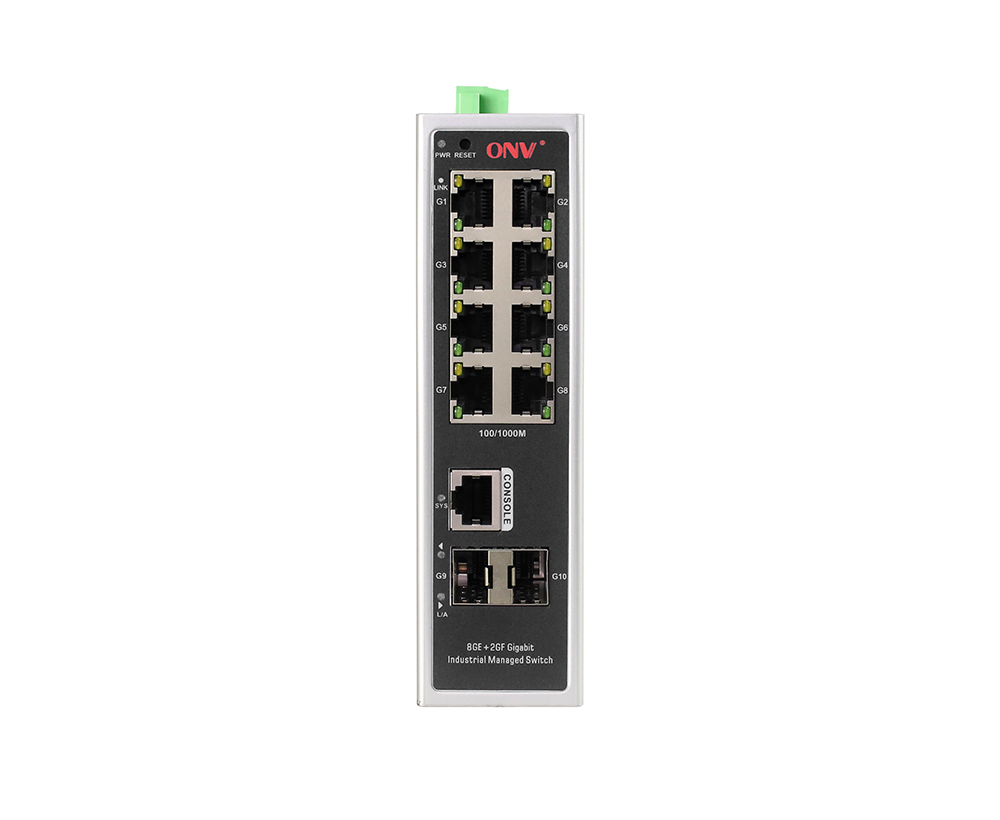

Puissance: PWR (vert), Réseau: G1-G8 de liaison (jaune), Port fibre: L/A G9-G10 (vert), Système: SYS (vert)

Réinitialiser l'interrupteur

Oui, appuyez et maintenez le commutateur de réinitialisation pendant 10s et relâchez-le pour restaurer les paramètres d'usine

Alimentation électrique

Consommation de puissance

Veille <8W, pleine charge <15W

Tension d'entrée/interface

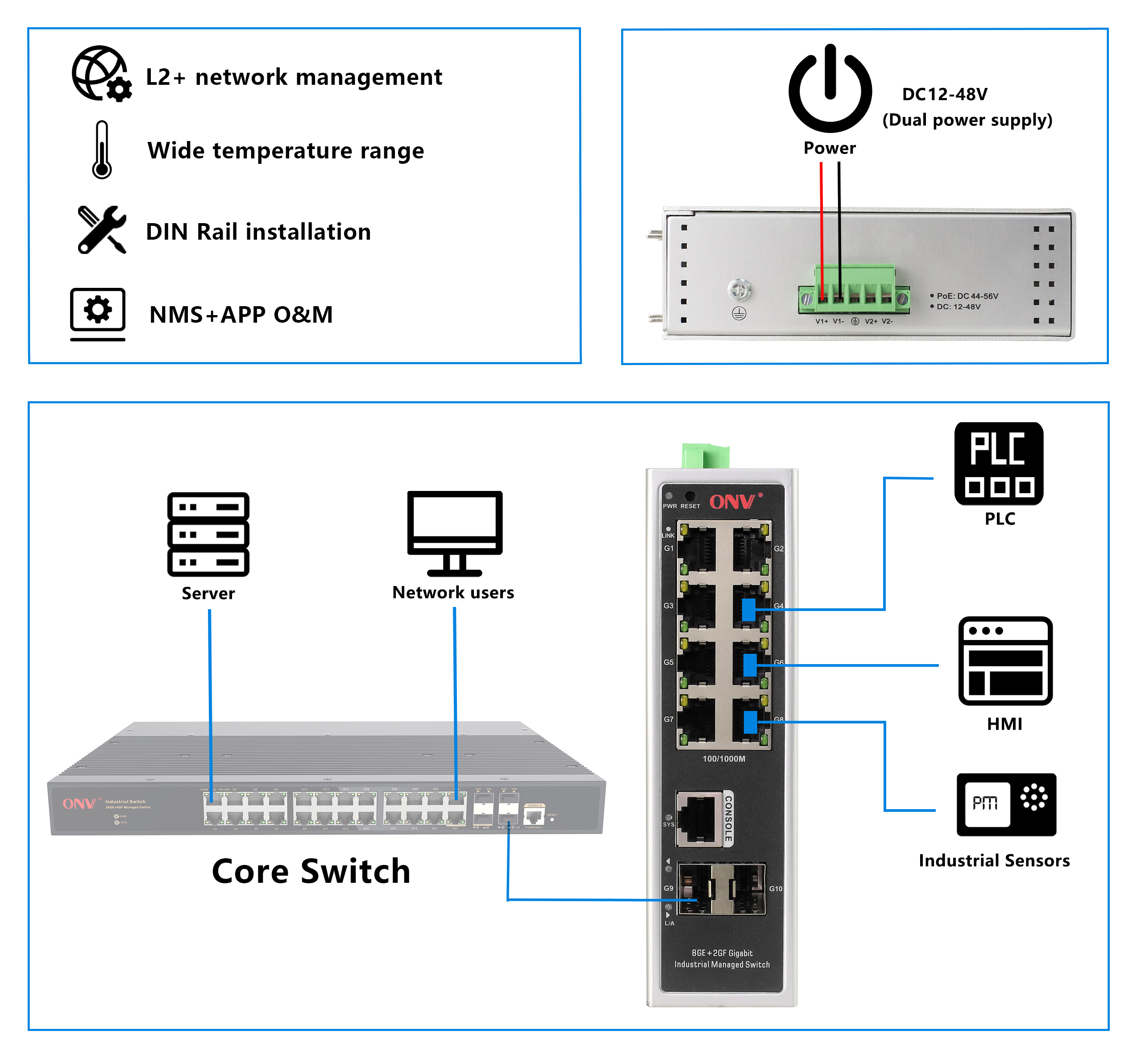

DC12-48V,Terminal industriel du phénix 5P, protection d'anti-inverse de soutien.

Alimentation électrique

Non, facultatif12V/24WOuAlimentation industrielle 24V/24W

Paramètre physique

Temp/humidité d'opération

-40 ~ + 75 °C, 5% ~ 90% RH sans condensation

Temp/humidité de stockage

-40 ~ + 85 °C, 5% ~ 95% RH non condensant

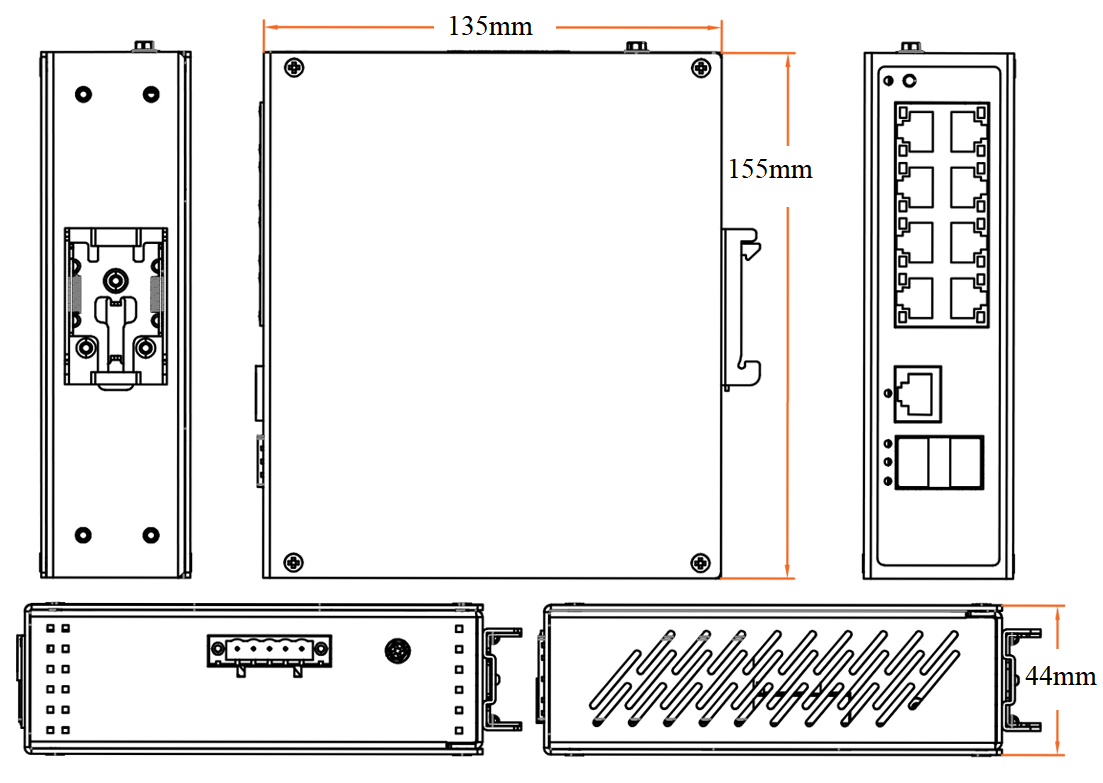

Dimension (L * W * H)

155*135*44mm

Poids net/brut

0,6 kg/ 0.8Kg

Installation

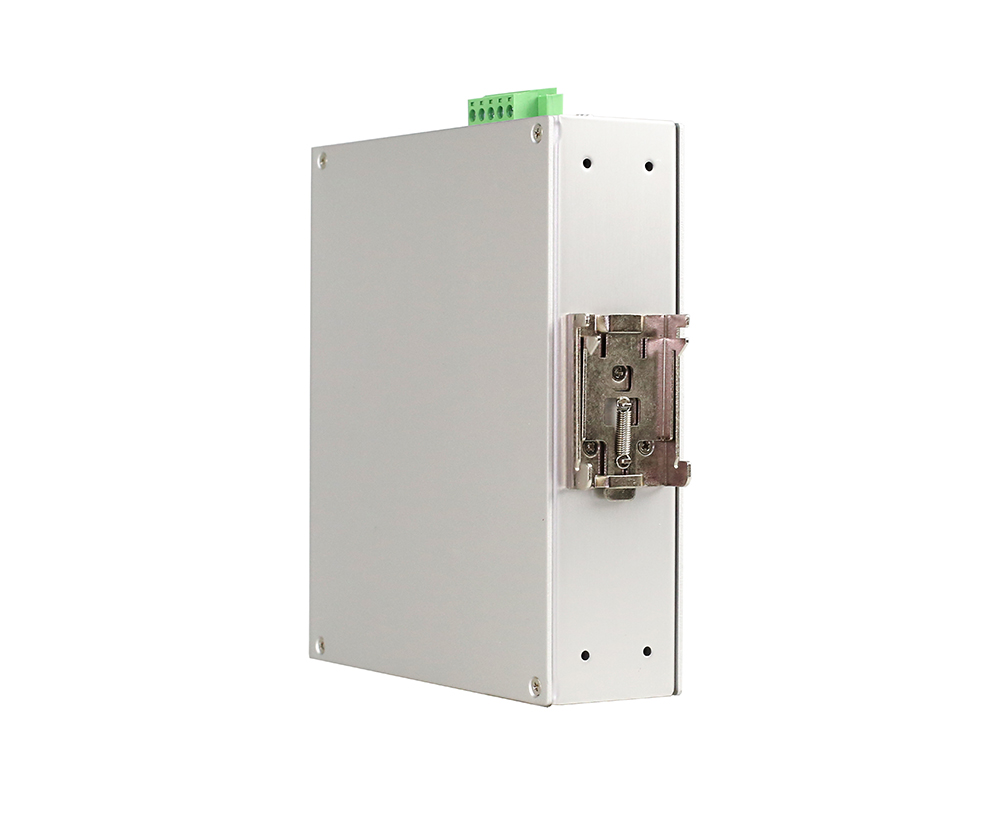

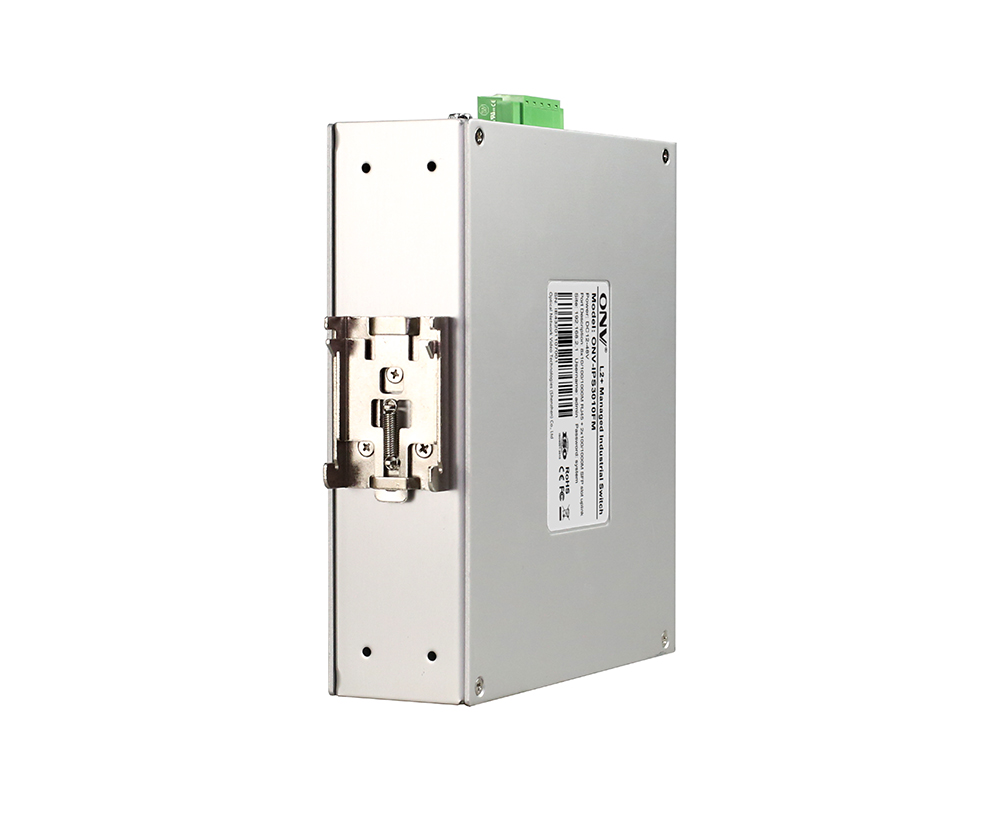

Bureau, rail DIN 35mm

Certification et garantie

Protection contre la foudre

Niveau de protection: IP30, protection contre la foudre: 6KV 8/20us

IEC61000-4-3 (RS):10 V/m (80 ~ 1000MHz)

FCC partie 15/CISPR22 (EN55022): ClasseA

IEC61000-6-2 (Norme industrielle commune)

IEC61000-4-9 (champ magnétique pulsé):1000A/m

IEC61000-4-10 (oscillation amortie): 30A/m, 1MHz

IEC61000-4-12/18 (onde de choc): CM 2.5kV, DM 1kV

IEC61000-4-4(EFT): Câble d'alimentation: ± 4kV, câble de données: ± 2kV

IEC61000-4-16 (transmission de Commun-mode): 30V, 300V, 1s

IEC61000-4-2 (ESD): décharge de contact de ± 8kV, décharge d'air de ± 15kV

IEC61000-4-6 (transmission de radiofréquence): 10V(150kHz ~ 80MHz)

IEC61000-4-8 (champ magnétique de fréquence de puissance):100A/m, 1000A/m, 1s-3s

IEC61000-4-5 (montée subite): Câble d'alimentation: CM ± 4kV/ DM ± 2kV, câble de données: ± 4kV

Propriétés mécaniques

IEC60068-2-6 (Anti Vibration), IEC60068-2-32 (Chute Libre), IEC60068-2-27 (Anti Choc)

Certification

CCC, marque CE, commercial, EN62368-1 CE/LVD, classe FCC Part 15A, RoHS

Garantie

5 ans, entretien perpétuel.

Fonctionnalité de gestion de réseau

Interface

Contrôle de flux IEEE802.3x (Full duplex)

Suppression de la tempête de diffusion basée sur le débit du port

Gestion du trafic en temps réel de port (intervalle d'écoulement)

Limiter le taux de trafic de paquets sur les ports entrants et sortants, la mini-granularité est de 16Kbps et max est de 1Gbps

Caractéristique L3

Itinéraire statique IPV4/itinéraire par défaut

VLAN

VLAN basé sur port (4K), VLAN basé sur le protocole

IEEE802.1q, configuration de port d'Access, tronc, hybride

Agrégation de port

Agrégation dynamique LACP, agrégation statique, Max 5 groupes d'agrégation et 8 ports par groupe

Spanning Arbre

RSTP (IEEE 802.1w)

ERPS

ERPSv2

Multidiffusion

Multidiffusion VLAN, mécanisme de sortie rapide de l'utilisateur, IGMP Snooping v1/v2

Mise en miroir du port

Mise en miroir de données bidirectionnelle basée sur le port

QoS

Cartographie prioritaire 802.1p/ DSCP, Diff-Serv QoS

Algorithme de planification de file d'attente (SP, WRR, WFQ)

Limitation de débit basée sur le débit, filtrage de paquets basé sur le débit

Redirection basée sur l'écoulement, files d'attente 8 * Output de chaque port

ACL

ACL basé sur port et VLAN-livré

La fonction de filtrage L2-L4 de paquet peut apparier les 80 premiers octets du paquet et fournir des informations basées sur l'adresse MAC source, l'adresse MAC de destination, l'adresse IP source, l'adresse IP de destination, le type de protocole IP, le port TCP/UDP, la plage de ports TCP/UDP pour définir l'ACL.

Sécurité

Isolement de port, suppression de message d'émission de port

Certification IEEE802.1X basée sur port et Mac

Gestion hiérarchique utilisateur et protection par mot de passe

Certification AAA et RADIUS, protection de l'adresse IP source

DHCP

Client DHCP,Surveillance DHCP

Gestion

Gestion du réseau Web (https), détection Ping

Gestion de cluster de plateforme ONV-NMS (SNMP LLDP)

Récupération d'un clic, état d'utilisation CPU en temps réel de vue

Protocole LLDP (Link Layer Discovery Protocol), journal de travail système

Configuration console/telnet et CLI, SNMP V1/V2/V3

Horloge de NTP, téléchargement de dossier de HTTP et gestion de téléchargement

Système

Navigateur Web: Mozilla Firefox 2.5 ou supérieur, Google Chrome V42 ou supérieur, câble Ethernet Cat5 et supérieur

TCP/IP, adaptateur réseau et système d'exploitation réseau (tel que Microsoft Windows, Linux, Mac OS X) installés sur chaque ordinateur dans le câble Ethernet réseau Cat5 et supérieur
