Commutateur industriel d'Ethernet de port du gigabit 3

Modèle： ONV-IPS3032F-SFP

Commutateur industriel Unmanaged de fibre d'Ethernet avec les ports RJ45 de 2*10/100/1000M et le port de fibre de SFP de liaison montante de 1*1000M. Il peut prendre en charge une double entrée d'alimentation CC et un montage sur rail DIN.

Je veux faire une enquête

Aperçu
Spécification technique

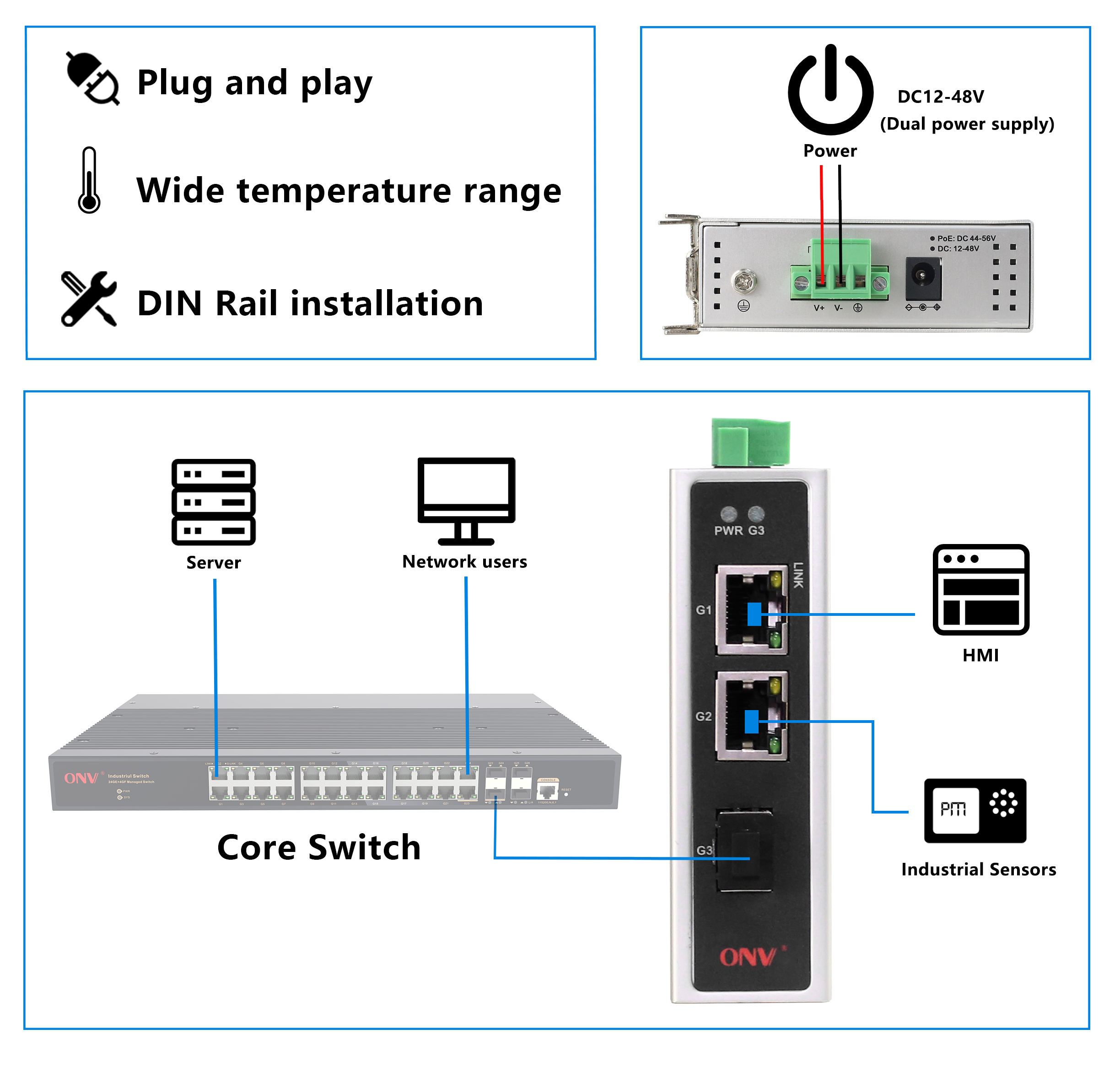

Application
Documents
Produits connexes

APERÇU

LeONV-IPS3032F-SFPEst unGCommutateur industriel de fibre d'Ethernet d'igabitDéveloppé indépendamment par ONV.Il a 2*10/100/1000Base-T ports RJ45 adaptatifsEt port de fibre de SFP de liaison montante de 1 * 1000Base-X. Chaque port peut soutenir l'expédition de ligne-débit complet.

LeONV-IPS3032F-SFPA l'excellente adaptabilité d'environnement de champ industriel (stabilité mécanique, adaptabilité de climat, adaptabilité électromagnétique d'environnement, etc.). Il convient aux scènes industrielles telles que le transport intelligent, le transit ferroviaire, l'industrie de l'énergie, l'exploitation minière, le pétrole, l'expédition, la métallurgie et la construction d'énergie verte pour former un réseau de communication rentable, stable et fiable. Mode non géré, plug and play, pas de configuration, facile à utiliser.

CARACTÉRISTIQUE

Accès Gigabit

◇Soutenez l'expédition non bloquante de fil-vitesse.

◇Appui duplex basé sur IEEE802.3x et semi-duplex basé sur la contre-pression.

◇Gigabit de soutienPort RJ45 etSFPCombinaison de port de fibre pour répondre aux besoins de mise en réseau dans divers scénarios.

Stable et fiable

◇CCC, CE, FCC, RoHS.

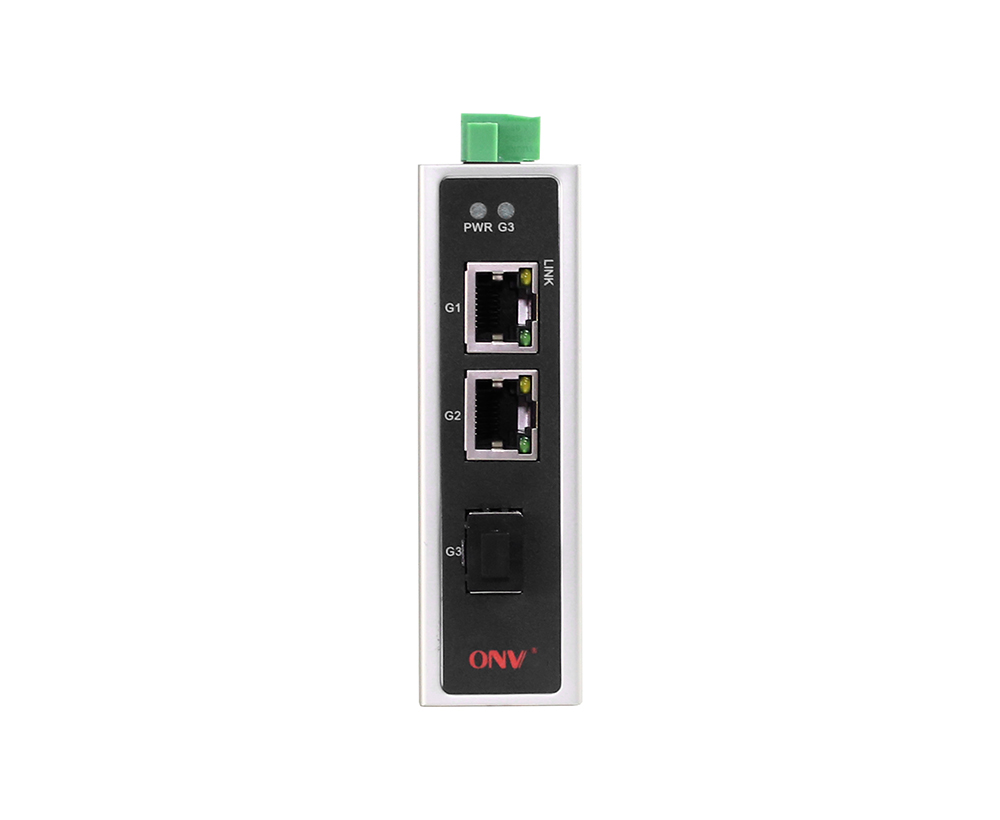

◇Le panneau convivial peut montrer le statut de dispositif par l'indicateur de LED de PWR et de lien.

◇Consommation de puissance faible, logement d'alliage d'aluminium, et excellente dissipation thermique pour assurer l'opération stable du commutateur.

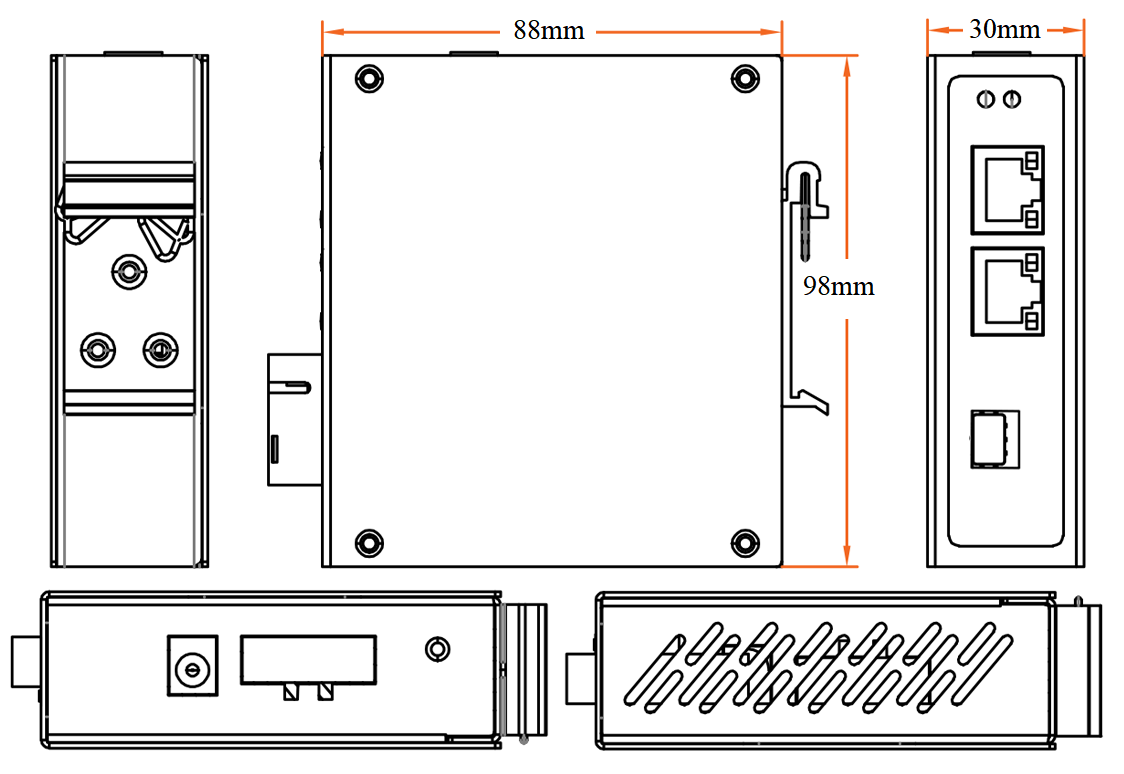

DIMENSION

INFORMATIONS SUR LA COMMANDE

Modèle	Description	Alimentation électrique recommandée
ONV-IPS3032F-SFP	Commutateur industriel Unmanaged de fibre d'Ethernet avec les ports RJ45 de 210/100/1000M et 11000MLiaison montantePort de fibre de SFP. Il peut soutenir la double entrée d'alimentation CC etDINRAIL de montage.	24W
Remarque:Le module optique et l'alimentation ne sont pas inclus et doivent être achetés.

LISTE D'EMBALLAGE

Liste d'emballage	Contenu	Qté	Unité
	Commutateur industriel d'Ethernet de gigabit de 3 ports	1	Set
	Guide de l'utilisateur	1	PC
	Carte de garantie et certificat de conformité	1	PC

MODULE OPTIQUE

Produit	Modèle	Description	Unité
1.25GOptiqueModule	2630-G	Module optique industriel, 1.25G double fibre multimode 850nm, distance de transmission: 550m,Interface LC, prend en charge la fonction DDM et branchement à chaud.	PC
	2632-G	Module optique industriel, 1.25G double fibre monomode 1310nm, distance de transmission: 20km,Interface LC, prend en charge la fonction DDM et branchement à chaud.	PC
	Référence: 2612-T-G	Module optique industriel, fibre 1.25G simple monomode TX1310nm/RX1550nm, distance de transmission: 20km,Interface LC, prend en charge la fonction DDM et branchement à chaud.	PC
	Numéro de modèle: 2613-R-G	Module optique industriel, fibre 1.25G simple monomode TX1550nm/RX1310nm, distance de transmission: 20km,Interface LC, prend en charge la fonction DDM et branchement à chaud.	PC
	Référence: 2612-T-G-SC	Module optique industriel, fibre 1.25G simple monomode TX1310nm/RX1550nm, distance de transmission: 20km, SC interface, prend en charge la fonction DDM et le branchement à chaud.	PC
	Référence: 2613-R-G-SC	Module optique industriel, fibre 1.25G simple monomode TX1550nm/RX1310nm, distance de transmission: 20km, SC interface, prend en charge la fonction DDM et le branchement à chaud.	PC

ALIMENTATION ÉLECTRIQUE

Produit

Modèle

Description

Unité

Alimentation d'énergie industrielle de rail de 24W DIN

GWS-DP24-12

Rail DIN 24W ensemble unique d'alimentation de sortie

Tension d'entrée: AC100V ~ 240V 50-60H, 0.35A

Tension de sortie: DC12V, 2.0A

Température de fonctionnement: -40 ℃ à + 70 ℃

Alimentation d'énergie industrielle de rail de 24W DIN

GWS-DP24-24

Rail DIN 24W ensemble unique d'alimentation de sortie

Tension d'entrée: AC100V ~ 240V 50-60H, 0.35A

Tension de sortie: DC24V, 1.0A

Température de fonctionnement: -40 ℃ à + 70 ℃

SPÉCIFICATION TECHNIQUE

Modèle	ONV-IPS3032F-SFP
Caractéristiques de l'interface
Port fixe	210/100/1000Base-T RJ45 ports (données) Port de fibre de la liaison montante SFP de 1 1000Base-X (données)
Port Ethernet	Port 1-2Peut soutenir 10/100/1000Base-T(X) auto-détection, plein/demi-duplex MDI/ MDI-X auto-adaptation
Transmission paire torsadée	10BASE-T: Cat3,4,5 UTP (≤ 100 mètres) 100BASE-TX: Cat5 ou plus tard UTP (≤ 100 mètres) 1000BASE-T: Cat5e ou plus tard UTP (≤ 100 mètres)
Port de fibre optique	L'interface de fibre optique de gigabit, défaut n'incluent pas le module optique (unimodal facultatif/à plusieurs modes de fonctionnement, fibre simple/module optique double de fibre. LC)
Câble optique/Distance	Multi-mode: 850nm/ 0-550m, monomode: 1310nm/ 0-40km, 1550nm/ 0-120km.
Paramètre de puce
Protocole réseau	IEEE 802, 3 10BASE-T, IEEE 802.3i 10Base-T, IEEE 802.3u 100Base-TX,IEEE 802.3ab 1000Base-T, IEEE 802.3z 1000Base-X, IEEE 802.3x
Mode de transmission	Store et Forward (Vitesse du fil complet)
Capacité de commutation	12Gbps (non bloquant)
Expédition Taux @ 64 octet	4.46Mpps
MAC	2K
Mémoire de tampon	2M
Cadre Jumbo	9216 octets
Indicateur de LED	Puissance: PWR (vert), Réseau: Lien (jaune)Port de fibre: G3 (vert)
Alimentation électrique
Consommation de puissance	Veille <3W, pleine charge <5W
Tension d'entrée/interface	DC12-48V,Terminal 3P industriel et cric d'alimentation CC, protection anti-inverse de soutien
Alimentation électrique	Non, facultatif12V/24W ou 24V/Alimentation de l'énergie 24W industrielle
Paramètre physique
Opération TEp/Humidité	-40 ~ + 75 °C, 5% ~ 90% RH sans condensation
Stockage TEp/Humidité	-40 ~ + 85 °C, 5% ~ 95% RH non condensant
Dimension (L * W * H)	988830mm
Poids net/brut	0.25Kg/0,35Kg
Installation	Bureau, 35mm DINRAIL
Certification et garantie
Protection contre la foudre	Niveau de protection: IP30 Protection contre la foudre: 6KV 8/20us IEC61000-4-3 (RS):10 V/m (80 ~ 1000MHz) FCC partie 15/CISPR22 (EN55022): Classe A IEC61000-6-2 (Norme industrielle commune) IEC61000-4-9 (champ magnétique pulsé): 1000A/m IEC61000-4-10 (oscillation amortie): 30A/m 1MHz IEC61000-4-12/18 (onde de choc): CM2.5kV, DM1kV IEC61000-4-4(EFT): Câble d'alimentation: ± 4kV, câble de données: ± 2kV IEC61000-4-16 (transmission de Commun-mode): 30V, 300V, 1s IEC61000-4-2 (ESD): décharge de contact de ± 8kV, décharge d'air de ± 15kV IEC61000-4-6 (transmission de radiofréquence): 10V(150kHz ~ 80MHz) IEC61000-4-8 (champ magnétique de fréquence de puissance): 100A/m, 1000A/m, 1s-3s IEC61000-4-5 (montée subite): Câble d'alimentation: CM ± 4kV/ DM ± 2kV, câble de données: ± 4kV
Propriétés mécaniques	IEC60068-2-6 (Anti Vibration), IEC60068-2-32 (Chute Libre), IEC60068-2-27 (Anti Choc)
Certification	Ccc, marque de la CE, message publicitaire, EN62368-1 de CE/LVD, classe A, RoHS de la pièce 15 de FCC
Garantie	5 ans, entretien perpétuel.
